Номер по Госреестру СИ: 75597-19
75597-19 Датчики перемещений (деформаций)
(EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o)
Назначение средства измерений:
Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 100,5x, EXR 10-2x, EXR 10-5o (далее - датчики) предназначены для измерения перемещений (деформации) материалов при проведении испытаний изделий и образцов из этих материалов на прочность.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 2
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 3
Программное обеспечение
Для работы с датчиками используется программное обеспечение «DionPro+», «Dion 7», «Rumul TestLab» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
DionPro+ |
Dion7 |
Rumul TestLab |
Номер версии (идентификационный номер ПО), не ниже |
6.5 |
2.3 |
3.0.15 |
Цифровой идентификатор ПО |
FEBEC813 |
C8E91A92 |
82b5c0326f52ded3a81e7e8e8a9715cb |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
MD5 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o
Техническая документация «Sandner Messtechnik GmbH», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 10-19 «Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o, EXR 10-0,5x, EXR 10-2x, EXR 10-5o. Методика поверки», утверждённому ООО «Автопрогресс-М» 11.04.2019 г.
Основные средства поверки:
- калибратор датчиков деформаций KMF-100 (рег. № 45796-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Sandner Messtechnik GmbH», Германия
Адрес: Am Winkelgraben 4,64584 Biebesheim / Rhein, Germany Тел. +49 6258 98380, факс +49 6258 98380
E-mail: info@sandner-messtechnik.com
Заявитель
Общество с ограниченной ответственностью «МЕЛИТЭК » (ООО «МЕЛИТЭК»), г. Москва, ИНН 7728644821Адрес: Россия, 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия датчиков основан на преобразовании перемещения измерительных ребер, закрепленных на измеряемом образце, в деформацию измерительной пружины, на которой закреплены тензорезисторы. Изгибание пружины вызывает перемещение (деформацию) тензоре-зисторов, вызывая изменение их сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.
Обработка измерительного сигнала производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК измерительный сигнал преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Датчики перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o представляют собой датчики для измерения осевых перемещений (деформаций) образцов. Датчики состоят из базового устройства с соединительным кабелем длиной 0,5 м, двух измерительных ребер, двух ограничительных блоков, комплекта пружинных зажимов и концевой меры или фиксатора положения.
Датчики перемещений (деформаций) EXR 10-0,5x, EXR 10-2x, EXR 10-5o представляют собой т.н. датчики раскрытия трещин. Датчики состоят из базового устройства с соединительным кабелем длиной 0,5 м, двух ножевидных ребер, двух ответных ребер, которые устанавливаются на образец, двух ограничительных блоков и пружинной клипсы.
Контроль перемещений (деформаций) производится путем измерений перемещений на фиксированной длине (измерительной базе).
Датчики выпускаются в 6 модификациях и отличаются между собой базовой длиной, диапазоном и погрешностью измерений, а также значениями некоторых технических характеристик. Датчики работают в составе испытательных машин производства «Walter+Bai AG», Швейцария и «Russenberger Prufmaschinen AG (RUMUL)», Швейцария.
Общий вид датчиков приведён на рисунках 1 - 3.

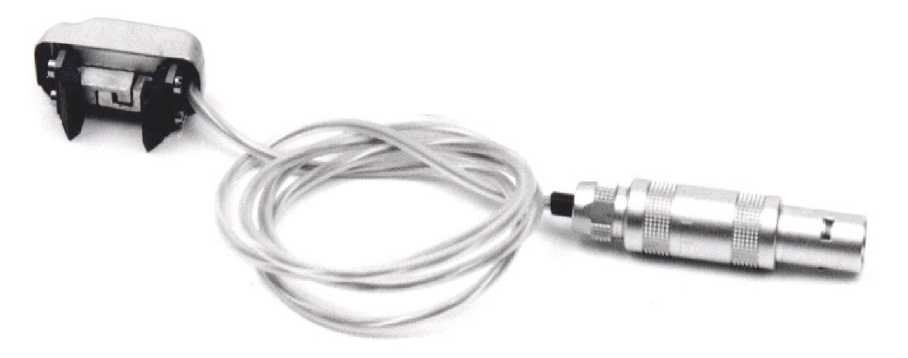

Рисунок 1 - Внешний вид датчиков перемещений (деформаций) EXA 10-0,5x, EXA 25-1,25x

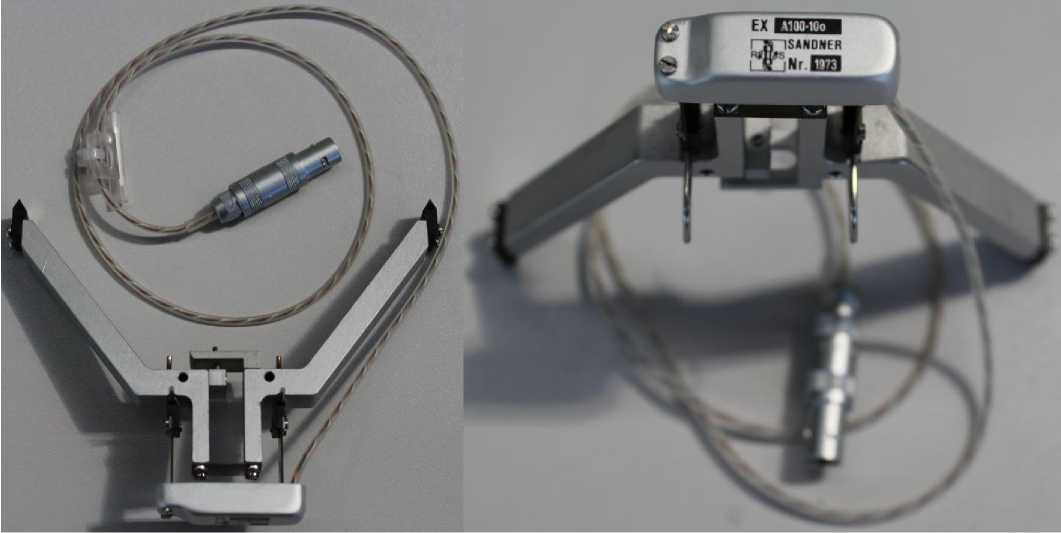

Рисунок 2 - Внешний вид датчиков перемещений (деформаций) EXA 100-10o

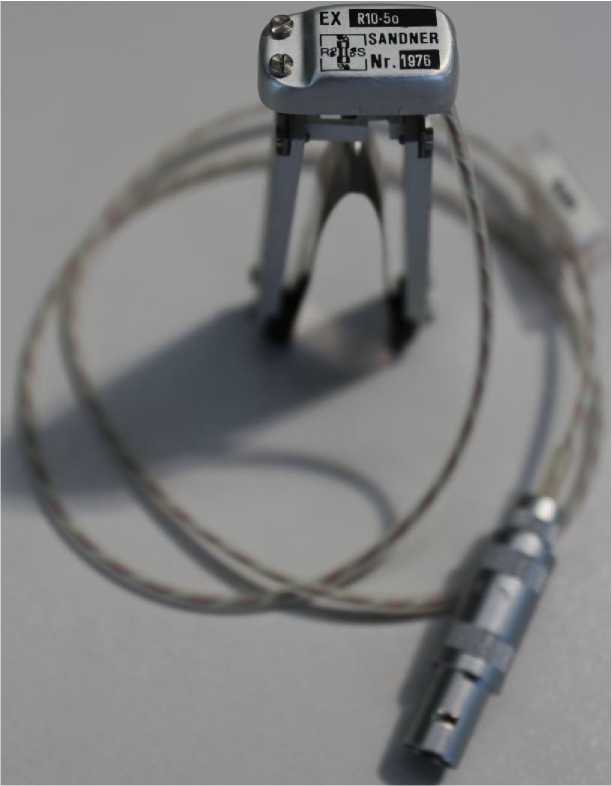

Рисунок 3 - Внешний вид датчиков перемещений (деформаций) EXR 10-0,5x, EXR 10-2x, EXR 10-5o
Пломбирование датчиков не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Базовое устройство с соединительным кабелем длиной 0,5 м |
1 шт. | |
Измерительное ребро для круглых и плоских образцов1-* |
2 шт. | |
Ограничительный блок |
- |
2 шт. |
Концевая мера или фиксатор положения1* |
- |
1 шт. |
Отвертка1* |
- |
1 шт. |
Пружинные зажимы для круглых образцов диаметром от 1 до 18 мм1* |
8 шт. | |
Пружинные зажимы для плоских образцов толщиной от 1 до 18 мм1* |
8 шт. | |
Полиамидный жгут с карабином |
- |
1 шт. |
Ножевидное ребро2* |
2 шт. | |
Ответное ребро2* |
2 шт. | |
Пружинная клипса2* |
1 шт. | |
Футляр |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП АПМ 10-19 |
1 экз. |
1* - только для датчиков EXA 10-0,5x, EXA 25-1,25x, EXA 100-10o 2* - только для датчиков EXR 10-0,5x, EXR 10-2x, EXR 10-5o |
Таблица 2 - Метрологические характеристики
Модификация |
Базовая длина, мм |
Диапазон измерений перемещений (деформации), мм |
Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений перемещений (деформации), % |
EXA 10-0,5x |
10 |
±0,5 |
±0,30 |
EXA 25-1,25x |
25 |
±1,25 |
±0,20 |
EXA 100-10o |
100 |
±10 |
±0,20 |
EXR 10-0,5x |
10 |
±0,5 |
±0,25 |
EXR 10-2x |
10 |
±2 |
±0,25 |
EXR 10-5o |
10 |
±5 |
±0,35 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 10 до 80 |
Параметры электрического питания: | |
- напряжение постоянного тока, В |
от 5 до 10 |
Габаритные размеры (Д*Ш*В), мм, не более: | |
- для модификации EXA 10-0,5x |
20x10x15 |
- для модификации EXA 25-1,25x |
34x10x25 |
- для модификации EXA 100-10o |
105x10x82 |
- для модификации EXR 10-0,5x |
20x10x17 |
- для модификации EXR 10-2x |
20x10x31 |
- для модификации EXR 10-5o |
20x10x67 |
Масса, г, не более: | |
- для модификации EXA 10-0,5x |
5 |
- для модификации EXA 25-1,25x |
7 |
- для модификации EXA 100-10o |
38 |
- для модификации EXR 10-0,5x |
8 |
- для модификации EXR 10-2x |
8 |
- для модификации EXR 10-5o |
8 |
