Номер по Госреестру СИ: 75263-19
75263-19 Блоки детектирования гамма-излучения
(БДКГ-23)
Назначение средства измерений:
Блоки детектирования гамма-излучения БДКГ-23 (в зависимости от модификации) предназначены:
- для измерений мощности поглощенной дозы в воздухе рентгеновского и гамма-излучения (далее - мощности дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23);
- для измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (далее - мощности дозы) с одновременной передачей результатов измерения аппаратуре потребителя по интерфейсу RS422/RS485 (модификация БДКГ-23/1).
Внешний вид.
Блоки детектирования гамма-излучения
Рисунок № 1
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 06.10.2028
Номер записи - 172125
ID в реестре СИ - 667008
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УИМ2-2Д, БДКГ-23/1,
Производитель
Изготовитель - Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ"(УП "АТОМТЕХ")
Страна - РОССИЯ
Населенный пункт - Республика Беларусь.
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1422 от 2019.06.18 Об утверждении типов средств измерений
№2662 от 2023.12.12 ПРИКАЗ_Об утверждении типов средств измерений_в рамках продления признания (2)
Наличие аналогов СИ: Блоки детектирования гамма-излучения (БДКГ-23)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75263-19 Блоки детектирования гамма-излучения (БДКГ-23) Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ"(УП "АТОМТЕХ") (РОССИЯ Республика Беларусь.) |
68887-17 Гири классов точности Е2, F1, F2, М1 (ГО-П) Общество с ограниченной ответственностью «Промконструкция» (ООО «Промконструкция») (РОССИЯ г. Челябинск) |
Все средства измерений Общество с ограниченной ответственностью «Промконструкция» (ООО «Промконструкция»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75263-19 06.10.2028 |
Блоки детектирования гамма-излучения, БДКГ-23 Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ"(УП "АТОМТЕХ") (РОССИЯ Республика Беларусь.) |
ОТ МП |
1 год |
|
75262-19 06.10.2028 |
Блоки детектирования гамма-излучения, БДКГ-22 Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ"(УП "АТОМТЕХ") (РОССИЯ Республика Беларусь.) |
ОТ МП |
1 год |
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Гири классов точности Е2, F1, F2, М1 (ГО-П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Гири классов точности Е2, F1, F2, М1 (ГО-П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) блоков детектирования является встроенным, метрологически значимым, размещается в энергонезависимой части памяти процессора, устанавливается на стадии производства. Доступ к микроконтроллеру исключён конструкцией блоков детектирования. ПО защищено от непреднамеренных и преднамеренных изменений путем пломбирования блоков детектирования. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО не требует специальных средств защиты от непреднамеренных и преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BDKG-23.hex |
|
Номер версии (идентификационный номер) ПО |
11.16.11.21; 11.x.y.z* |
|
Цифровой идентификатор ПО |
- |
|
Идентификационное наименование ПО |
BDKG-23/1.hex |
|
Номер версии (идентификационный номер) ПО |
11.17.02.28; 1.x.y.z* |
|
Цифровой идентификатор ПО |
- |
|
* x, у, z - составная часть номера версии ПО; х принимается равным от 1 до 99, у - от 1 до 12, z - от 1 до 31. | |
|
Идентификационные данные (признаки) |
Значение |
|
Примечания
| |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО блоков детектирования от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на боковой поверхности корпуса блока детектирования, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам детектирования гамма-излучения БДКГ-23Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ BY 100865348.029-2013 Блок детектирования гамма-излучения БДКГ-23. Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
Поверка
Поверкаосуществляется по документу МРБ МП.2305-2013 (ТИАЯ.418269.062 МП) «Блок детектирования гамма-излучения БДКГ-23. Методика поверки», утверждённому БелГИМ 16 января 2013 г. (с извещением ТИАЯ.12-2018 об изменении №2 от 14 декабря 2018 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч (диапазон измерений мощности кермы в воздухе от 0,7 мкГр/ч до 10 Гр/ч), погрешность не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика БеларусьАдрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт: www.atomtex.com
E-mail: info@atomtex.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия блоков детектирования гамма-излучения БДКГ-23 (далее - блоков детектирования) основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счёта которых пропорциональна мощности дозы гамма-излучения.
В качестве детекторов гамма-излучения используются двухкамерный газоразрядный счётчик Гейгера-Мюллера СИ42Г и счётчик «Гамма-1-1». Питание счётчиков осуществляется напряжением +400 В от схемы умножения напряжения. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий.
Импульсы со счётчиков Гейгера-Мюллера поступают на устройство обработки. Каждому импульсу соответствует определенное значение дозы с учетом того, какой счётчик, какая камера и в каком режиме включены. Устройство обработки подсчитывает число импульсов за единицу времени и выводит результат измерения мощности дозы на внешнее устройство по двух- или четырёхпроводному интерфейсу RS422/RS485.
При работе блоков детектирования в составе аппаратуры потребителя возможна реализация следующих режимов:
-
- режим измерения мощности дозы, при котором в случае изменения уровня радиации автоматически останавливается усреднение результатов измерений, сбрасываются показания и начинается новый цикл усреднения измерений;
-
- режим измерения мощности дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
-
- режим измерения мощности дозы для стационарных измерений с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
-
- режим измерения мощности дозы для стационарных измерений с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.
Блоки детектирования начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики выводит на внешнее устройство сигнал о неисправности.
Алгоритм работы обеспечивает непрерывность процесса измерения, оперативное представление получаемой информации, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемую физическую величину (мощность дозы) осуществляется автоматически.
Общий вид блоков детектирования и место пломбирования от несанкционированного доступа приведены на рисунке 1.

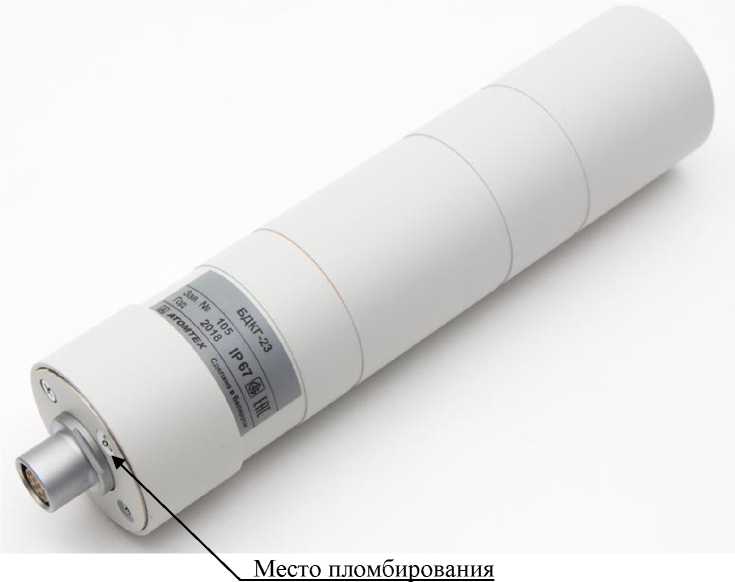

Рисунок 1 - Общий вид блоков детектирования и место пломбирования
Таблица 4 - Комплектность
|
Наименование, тип |
Количество |
Примечание |
|
Блок детектирования гамма-излучения БДКГ-23 |
1 |
Модификация уточняется при заказе |
|
Комплект монтажных частей |
1 | |
|
Комплект принадлежностей для поверки |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МРБ МП.2305-2013 (ТИ- АЯ.418269.062 МП) |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений мощности поглощенной дозы в воздухе рентгеновского и гамма-излучения (БДКГ-23), мкГр/ч |
от 0,1 до 1 • 108 |
|
Диапазон измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (БДКГ-23/1), мкЗв/ч |
от 0,1 до 1 • 108 |
|
Пределы допускаемой основной относительной погрешности при измерении мощности поглощенной дозы в воздухе и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, % |
±20 |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ |
от 0,06 до 3,0 |
|
Энергетическая зависимость, % |
от -25 до +35 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за время непрерывной работы, %, не более |
5 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности поглощенной дозы в воздухе и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, %: | |
|
- при изменении температуры окружающего воздуха в диапазоне от минус 40 °C до плюс 75 °C относительно нормальных условий |
±10 |
|
- при воздействии относительной влажности воздуха до 98 % при температуре 3 5 °C и более низких температурах без конденсации влаги |
±5 |
|
- при воздействии атмосферного давления в диапазоне от 70 до 330 кПа |
±5 |
|
- при изменении напряжения питания от 9 до 30 В относительно номинального значения 12 В |
±5 |
|
- при воздействии синусоидальных вибраций в диапазоне от 5 до 120 Гц |
±5 |
|
- при ударных воздействиях |
±5 |
|
- при сейсмических воздействиях |
±5 |
|
Нормальные условия измерений:
|
от +15 до +20 от 30 до 80 от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: -диаметр -длина |
61 263 |
|
Масса, кг, не более: |
1,0 |
|
Напряжение питания от источника постоянного тока, В |
от 9 до 30 |
|
Мощность, потребляемая при номинальном значении напряжения питания 12 В, А, не более |
1 |
|
Условия эксплуатации:
|
от -40 до +75 98 от 70 до 330 |
