Номер по Госреестру СИ: 75329-19
75329-19 Ключи моментные предельные
(TWR)
Назначение средства измерений:
Ключи моментные предельные TWR (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений с установленной погрешностью.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 21.06.2024
Номер записи - 172181
ID в реестре СИ - 666952
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. TWR-6-600, TWR-8-1500, TWR-6-800, TWR-6-600, TWR-6-360, TWR-4-350, TWR-4-200, TWR-4-100, TWR-3-110, TWR, mod 14164,
Производитель
Изготовитель - Фирма "Torque-Tech Precision Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 26
Выдано извещений - 5
Кол-во периодических поверок - 25
Кол-во средств измерений - 3
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1451 от 2019.06.21 Приказ об утверждении типов СИ
Наличие аналогов СИ: Ключи моментные предельные (TWR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75329-19 Ключи моментные предельные (TWR) Фирма "Torque-Tech Precision Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
88510-23 Ключи моментные предельные (NTW) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68064-17 20.07.2022 |
Ключи моментные предельные, NORGAU серии NTWA Фирма "Torque-Tech Precision Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
75329-19 21.06.2024 |
Ключи моментные предельные, TWR Фирма "Torque-Tech Precision Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Ключи моментные предельные (NTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 2 | 1 | 1 | 0 | 1 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 9 | 2 | 0 | 9 | 1 | 7 | 0 | 7 | |
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Ключи моментные предельные (NTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1212 | 1212 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным TWR
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация фирмы «TORQUE-TECH PRECISION Co., Ltd», Тайвань
Поверка
Поверкаосуществляется по документу МП 20-231-2018 «ГСИ. Ключи моментные предельные TWR. Методика поверки», утвержденному ФГУП «УНИИМ» 25 марта 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.752-2011, диапазон от 2 до 1500 Н-м, пределы относительной погрешности ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «TORQUE-TECH PRECISION Co., Ltd.», Тайвань
Адрес: №158, Alley 70, Lane 166, Sec. 3 Xingn Rd, Wuri Dist., Taiching City, 41467,
Тайвань
Телефон: + 886-4-23351877
E-mail: aok@aok.com.tw
Заявитель
Общество с ограниченной ответственностью «ПАУЭРМАСТЕР»
(ООО «ПАУЭРМАСТЕР»)
Адрес: 125371, г. Москва, Волоколамское шоссе, д. 89 Телефон: +7 (495) 978-25-74, 280-79-23
E-mail: mail@powermaster.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18
Е-mail: uniim@uniim.ru
Принцип действия ключа заключается в том, что под действием приложенной к рукоятке ключа силы (усилия), при достижении заранее установленного значения крутящего момента силы, срабатывает предельный механизм ключа, при этом раздаётся четко слышимый щелчок.
Ключи состоят из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма и головки. Головка ключей выполнена с трещоткой и присоединительным элементом в виде непереставляемого несъёмного квадрата с шариковым фиксатором. Внутри корпуса ключей расположен предельный механизм и механизм задания крутящего момента силы.
Ключи выпускаются в следующих модификациях: TWR-3-10, TWR-3-25, TWR-3-60, TWR-3-100, TWR-4-100, TWR-4-200, TWR-4-350, TWR-4-420, TWR-6-400, TWR-6-600, TWR-6-800, TWR-6-1000, TWR-8-800, TWR-8-1000, TWR-8-1500, отличающихся диапазоном измерений, габаритными размерами, массой и размером присоединительного квадрата.

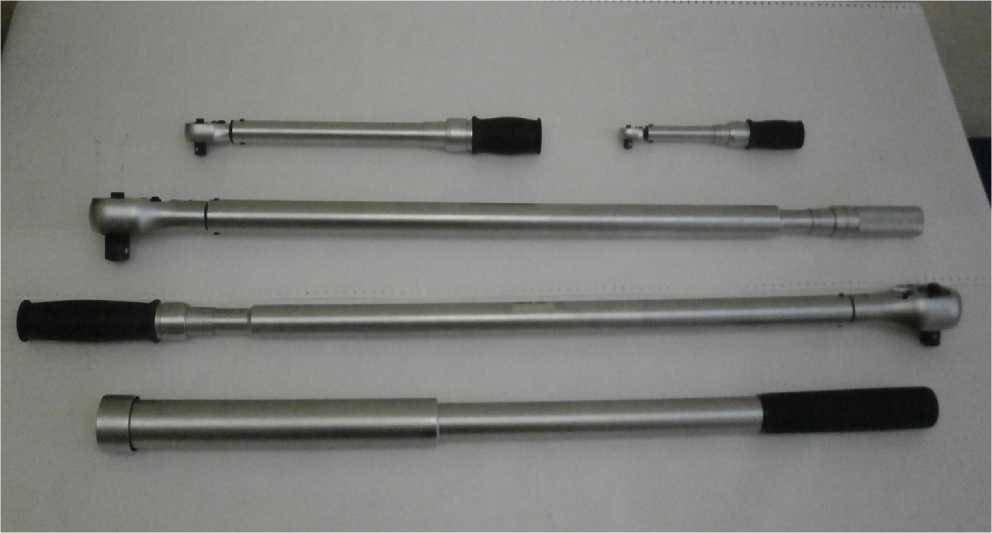

Общий вид ключей представлен на рисунке 1.
Рисунок 1- Общий вид ключей моментных предельных TWR
Пломбирование ключей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1- Метрологические характеристики
|
Модификации ключей |
Диапазон измерений, Н-м |
|
TWR-3-10 |
от 2 до 10 |
|
TWR-3-25 |
от 5 до 25 |
|
TWR-3-60 |
от 10 до 60 |
|
TWR-3-100 |
от 20 до 100 |
|
TWR-4-100 |
от 20 до 100 |
|
TWR-4-200 |
от 40 до 200 |
|
TWR-4-350 |
от 50 до 350 |
|
TWR-4-420 |
от 60 до 420 |
|
TWR-6-400 |
от 80 до 400 |
|
TWR-6-600 |
от 100 до 600 |
|
TWR-6-800 |
от 150 до 800 |
|
TWR-6-1000 |
от 200 до 1000 |
|
TWR-8-800 |
от 150 до 800 |
|
TWR-8-1000 |
от 200 до 1000 |
|
TWR-8-1500 |
от 300 до 1500 |
|
Цена деления шкалы, Н-м |
Пределы допускаемой относительной погрешности измерений, % |
|
0,1 | |
|
0,2 | |
|
0,5 | |
|
0,5 | |
|
0,5 | |
|
1,0 | |
|
2,0 |
±3 |
|
2,0 | |
|
2,0 | |
|
5,0 | |
|
5,0 | |
|
5,0 | |
|
5,0 | |
|
5,0 | |
|
10,0 |
Таблица 2- Основные технические характеристики
|
Модификации ключей |
Размер присоединительных квадратов, мм (дюйм) |
Габаритные размеры: длина, мм, не более |
Масса, кг, не более |
Наработка на отказ, циклов, не менее |
|
TWR-3-10 |
10,0 (3/8) |
281 |
0,59 | |
|
TWR-3-25 |
10,0 (3/8) |
329 |
0,65 | |
|
TWR-3-60 |
10,0 (3/8) |
344 |
0,76 | |
|
TWR-3-100 |
10,0 (3/8) |
436 |
1,32 | |
|
TWR-4-100 |
12,5 (1/2) |
436 |
1,31 | |
|
TWR-4-200 |
12,5 (1/2) |
512 |
1,58 | |
|
TWR-4-350 |
12,5 (1/2) |
614 |
1,80 | |
|
TWR-4-420 |
12,5 (1/2) |
614 |
1,80 |
5000 |
|
TWR-6-400 |
20,0 (3/4) |
614 |
1,80 | |
|
TWR-6-600 |
20,0 (3/4) |
1050 |
5,03 | |
|
TWR-6-800 |
20,0 (3/4) |
1240 |
6,11 | |
|
TWR-6-1000 |
20,0 (3/4) |
1240 |
6,11 | |
|
TWR-8-800 |
25,0 (1) |
1240 |
6,23 | |
|
TWR-8-1000 |
25,0 (1) |
1240 |
6,11 | |
|
TWR-8-1500 |
25,0 (1) |
1850 |
10,51 | |
|
Условия эксплуатации:
|
от +5 до +40 не более 80 от 84 до 106 | |||
