Номер по Госреестру СИ: 75385-19
75385-19 Аспираторы
(MARC-7000)
Назначение средства измерений:
Аспираторы «MARC-7000» предназначены для отбора и измерения объема проб атмосферного воздуха и воздуха рабочей зоны.

Внешний вид.
Аспираторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО) MARC-7000. Программное обеспечение осуществляет функции:
- расчет и отображение результатов измерений на ЖК-дисплее;
- передачу результатов измерений через интерфейс RS232C;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей.
Идентификационные данные программного обеспечения приведены в таблице 1. Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора. Уровень защиты - «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MARC 7000 |
Номер версии (идентификационный номер) 1) ПО |
V 5.60 |
Цифровой идентификатор ПО2) |
8B661855 |
Алгоритм вычисления цифрового идентификатора ПО |
СЯС32 |
| |
встроенного ПО указанной версии. |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аспираторам «MARC-7000»
Приказ Минприроды России от № 425 от 07.12.2012 г Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2304-2019 «ГСИ. Аспираторы «MARC-7000». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.03.2019 г.
Основные средства поверки:
- расходомер-счетчик газа РГТ модели РГТ-3 (регистрационный номер 51713-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых аспираторов с требуемой точностью.
Знак поверки наносится на аспиратор, как указано на рисунке 1, или на свидетельство о поверке.
Лист № 4 всего листов 4
Изготовитель
Фирма «SDEC FRANCE» Ltd., Франция
Адрес: France 37310 TAUXIGNI, Z.I. de la Gare, BP 27 Reignac sur Indre
Телефон: 33 (0) 2 4794 1000, факс:33 (0) 2 4794 1713
E-mail: stephane.perrin@sdec-france.com
Заявитель
ООО «НТЦ «РАДЭК»
ИНН 7826087150
Адрес: 190005, г. Санкт-Петербург, ул. Егорова, д.26 А, литер Б., помещение 26-Н
Телефон: (812) 429-49-61, факс: (812) 429-49-62
Web-сайт: www.radek
E-mail: info@radek.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия аспираторов основан на создании разрежения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха с заданным объемным расходом.
Аспираторы «MARC-7000» (далее - аспираторы) представляют собой среднерасходные электрические передвижные автоматические показывающие приборы, используемые автономно.
Конструктивно аспираторы выполнены в одном блоке.
В состав аспираторов входят:
-
- насос;
-
- датчик объемного расхода;
-
- таймер;
-
- сосуды, заполненные водой или поглотительным раствором.
На передней панели аспиратора расположены кнопка «ВКЛ/ВЫКЛ»; жидкокристаллический дисплей матричного типа 2 линии по16 знаков с клавиатурой для управления аспиратором, разъем RS232 для подключения к персональному компьютеру.
На жидкокристаллическом дисплее аспиратора отображаются следующие параметры: текущий объемный расход пробы; текущий объем пробы; текущее время отбора пробы, аварийные сигналы неисправностей.

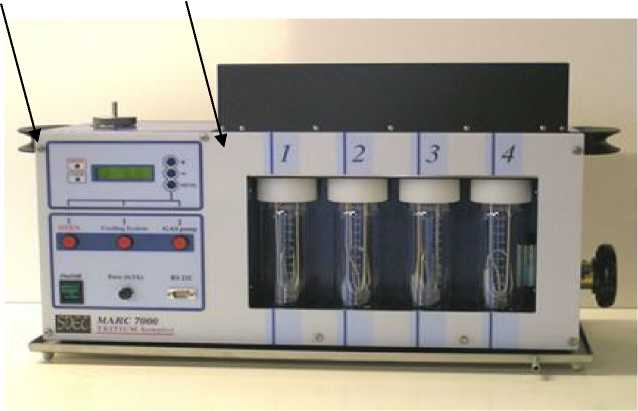

Общий вид аспиратора «MARC-7000» приведен на рис. 1.
Место пломбирования Место нанесения знака поверки

Рисунок 1 - Общий вид аспиратора «MARC-7000»
Лист № 2 всего листов 4
Таблица 2 - Основные метрологические характеристики аспираторов
Наименование характеристики |
Значение |
Емкость отсчетного устройства, позволяющего измерять объем пробы прокачиваемого воздуха, дм3, не менее |
25406 |
Пределы допускаемой основной относительной погрешности (при измерении объема пробы прокачиваемого воздуха не менее 20 дм3), % |
± 5 |
Номинальная цена единицы наименьшего разряда (при измерении объема), 3 дм |
0,1 |
Диапазон задания объемного расхода пробы прокачиваемого воздуха, дм3/ч |
от 20 до 401) |
Пределы допускаемой основной относительной погрешности задания объемного расхода, % |
± 5 |
Номинальная цена единицы наименьшего разряда (при измерении расхода), дм3/ч |
0,1 |
Диапазон измерений времени отбора пробы воздуха, ч |
от 1 до 48 |
Пределы допускаемой основной относительной погрешности канала измерения времени отбора пробы воздуха, % |
± 0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С от номинального значения температуры 20 °С в диапазоне от минус 10 °С до 40 °С, в долях от основной относительной погрешности |
± 0,5 |
Пределы допускаемой относительной погрешности при отборе проб атмосферного воздуха и воздуха рабочей зоны при следующих условиях2): o
|
±5 от +15 до +25 от 50 до 70 от 96,3 до 106,3 |
Пределы допускаемой относительной погрешности при отборе проб воздуха в рабочих условиях эксплуатации, приведенных в таблице 3, % |
±8 |
Х) Заводская настройка: 30 дм3/ч. Для других расходов в указанном диапазоне требуется введение градуировочного коэффициента. 2) В соответствии с требованиями приказа Минздравсоцразвития РФ № 1034н от 09.09.11 и приказа Минприроды России от № 425 от 07.12.2012 г . |
Лист № 3 всего листов 4
Таблица 3 - Основные технические характеристики аспираторов
Наименование характеристики |
Значение |
Время непрерывной работы, ч, не более |
48 |
Потребляемая электрическая мощность, В •А, не более |
300 |
Напряжение питания переменным током частотой (50±1) Гц, В |
от 207 до 253 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
16000 |
Полный средний срок службы, г, не менее |
6 |
Нормальные условия измерений:
|
от 15 до 25 80 от 98 до 104,6 |
Условия эксплуатации: о
|
от минус 10 до 40 от 15 до 98 (без конденсации влаги) от 84 до 106,7 |
Таблица 4 - Габаритные размеры и масса аспираторов
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
длина |
ширина |
высота | |
700 |
265 |
270 |
30 |
