Номер по Госреестру СИ: 75070-19
75070-19 Термопреобразователи сопротивления платиновые
(502-0400)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые 502-0400 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры пиломатериалов в процессе фитосанитарной обработки в сушильных и пропарочных установках (камерах).

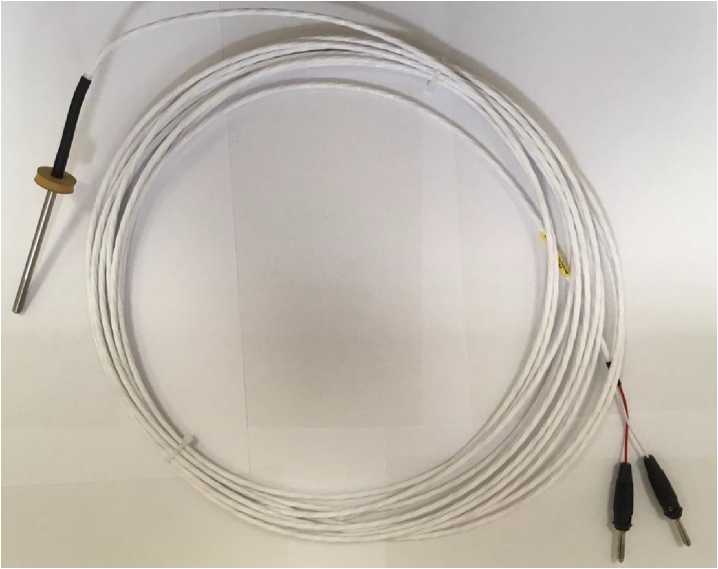

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Общие сведения
Дата публикации - 22.12.2021
Срок свидетельства - 24.05.2024
Номер записи -
ID в реестре СИ - 615495
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Термопреобразователь сопротивления платиновый 502-0400, модиф. 502-0400-024А (Pt1000/А/03/1B/ABW), Термопреобразователь сопротивления платиновый 502-0400, модиф. 502-0400-024А (Pt 1000/А/03/1B/ABW), модификация 502-0400-024А, мод. 502-0400-024А, мод. 502-0400-024A, _, 502-0400-024А, 502-0400, мод. 502-0400-024А, 502-0400 мод. 502-0400-024А, 502-0400,
Производитель
Изготовитель - Компания "Muhlbock Holztrocknungsanlagen GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 270
Выдано извещений - 13
Кол-во периодических поверок - 217
Кол-во средств измерений - 174
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 733 дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (502-0400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75070-19 Термопреобразователи сопротивления платиновые (502-0400) Компания "Muhlbock Holztrocknungsanlagen GmbH" (АВСТРИЯ ) |
71870-18 Термопреобразователи сопротивления (TR, TF) АО "ВИКА МЕРА" (РОССИЯ г.Москва) |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Термопреобразователи сопротивления (TR, TF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 86 | 0 | 86 | 4 | 46 | 0 | 46 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 22 | 0 | 22 | 2 | 22 | 0 | 22 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 32 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 41 | 41 | 0 | 0 | 41 | 41 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 0 | 6 | 2 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 22 | 0 | 22 | 5 | 22 | 0 | 22 |
Стоимость поверки Термопреобразователи сопротивления (TR, TF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
732 | 732 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым 502-0400
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «Muhlbock Holztrocknungsanlagen GmbH», Австрия
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа ТПП-1 (Регистрационный № 33744-07).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Компания «Muhlbock Holztrocknungsanlagen GmbH», Австрия
Адрес: 4906 Eberschwang 45, Austria
Телефон: +43 (77 53) 22 96-0, факс: +43 (77 53) 22 96-9000
Web-сайт: www.muehlboeck.com
E-mail: office@muehlboeck.com
Заявитель
Общество с ограниченной ответственностью «ТЕХЛЕСИМПОРТ»
(ООО «ТЕХЛЕСИМПОРТ»)
ИНН 7714597441
Адрес: 115184, г. Москва, Старый Толмачёвский переулок, дом 9, комната 8, 9
Телефон: +7 (495) 951-22-05
Web-сайт: www.mbtt.ru
E-mail: info@mbtt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами в высокотемпературной тефлоновой изоляции с двумя штекерными разъемами. Измерительная вставка представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали, внутри которой размещён один платиновый изолированный ЧЭ. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt1000» по ГОСТ 6651-2009 (МЭК 60751).
ТС имеют две модификации, отличающиеся длиной удлинительного кабеля: 502-0400-024A и 502-0400-025A.
Схема соединения внутренних проводников ТС с чувствительным элементом: 2-х проводная.
Монтаж ТС осуществляется в рабочем пространстве установки (камеры).
Общий вид ТС представлен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых 502-0400
Пломбирование термопреобразователей сопротивления 502-0400 не предусмотрено.
Программное обеспечение отсутствует.
ТС представлены в таблице 1.
|
Таблица 1 - ТС | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +130 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt1000 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
1000 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651- |
±(0,3+0,005|ф, где И -абсолютное значение |
|
2009, °C |
температуры, °C, без учета |
|
знака | |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
|
Диаметр ТС, мм, не более |
5,0 |
|
Длина монтажной части ТС, мм, не более |
100 |
|
Длина удлинительного кабеля, мм - 502-0400-024A |
10000 |
|
- 502-0400-025A |
20000 |
|
Масса ТС, г, не более |
2000 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -50 до +85 |
|
- относительная влажность воздуха, % |
до 100 |
