Номер по Госреестру СИ: 75117-19
75117-19 Мультиметры-калибраторы
(АКИП-2202)
Назначение средства измерений:
Мультиметры-калибраторы АКИП-2202 (далее - мультиметры) предназначены для измерения в режиме мультиметра силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термопреобразователей сопротивления, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты импульсов, статических характеристик термопар и термопреобразователей сопротивления.
Внешний вид.
Мультиметры-калибраторы
Рисунок № 1
Внешний вид.
Мультиметры-калибраторы
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) мультиметров установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного . обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
нет данных |
Номер версии (идентификационный номер ПО) |
не ниже 0.1 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам-калибраторам АКИП-2202ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования
Приказ Росстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация изготовителя Shenzhen Victor Hi-Tech Co., Ltd., Китай
Поверка
Поверкаосуществляется по документу ПР-41-2018МП «Мультиметры-калибраторы АКИП-2202. Методика поверки», утвержденному АО «ПриСТ» 20 декабря 2018 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 70345-18);
-
- мультиметр 3458А (регистрационный номер 25900-03);
-
- частотомер электронно-счетный АКИП-5102/1 (регистрационный номер 57319-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Shenzhen Victor Hi-Tech Co., Ltd., Китай
Адрес: 412-3 Bagua 4 Rd Ind Dist Bagualing, Futian District Shenzhen, Guangdong, China Телефон: +86 755-82426859 ext.261.262.268
Факс: +86 755-25921032
Web-сайт: www.china-victor.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru.
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Мультиметры осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термопреобразователей сопротивления Pt100, Cu50 и формирование статических характеристик указанных термопреобразователей. Мультиметры обладают дополнительными функциями: генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока ступенями 25 и 100 %, удержания результата измерения, автоматического отключения питания.
Мультиметры представляют собой портативные электрические измерительные приборы, выполненные в пластмассовом корпусе.
На передней панели расположены цифровая шкала, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.
Для пломбировки используется один из крепежных винтов на корпусе мультиметров. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Общий вид мультиметров, схема нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
А
мультиметр-калибратор АКИП-2202
fcwint ГДЖ1
ПППП V U.UUU

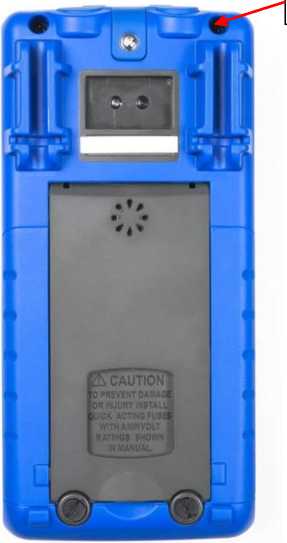

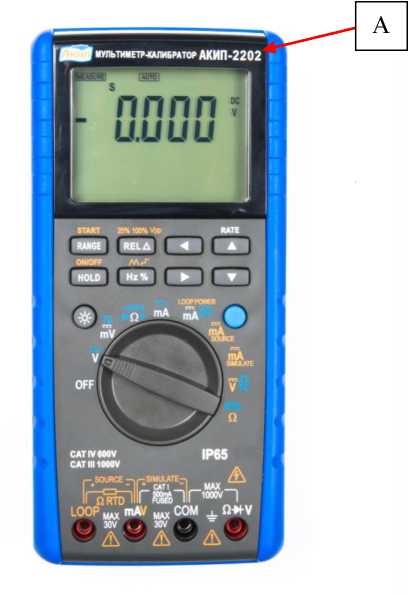

Рисунок 1 - Общий вид мультиметров, схема нанесения знака утверждения типа (А) и схема пломбировки от несанкционированного доступа (Б)
Таблица 5 - Комплектность мультимет |
ров | |
Наименование |
Обозначение |
Количество |
Мультиметр-калибратор |
АКИП-2202 |
1 шт. |
Измерительный провод |
- |
2 шт. |
Зажимы типа крокодил |
- |
2 шт. |
Предохранитель 50 мА/250 В |
- |
2 шт. |
Сумка-чехол |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ПР-41-2018МП |
1 экз. |
Таблица 2 - Метрологические характеристики при измерении величин
Наименование характеристики |
Диапазоны |
Разрешение |
Пределы допускаемой абсолютной погрешности |
1 |
2 |
3 |
4 |
Значение измеряемого напряжения постоянного тока |
от 0 до ±55,00 мВ |
0,01 мВ |
±(0,001-0вм+0,04) мВ |
от 0 до ±550,0 мВ |
0,1 мВ |
±(0,001-0зм+0,4) мВ | |
от 0 до ±5,500 В |
0,001 В |
±(0,001-0зм+0,004) В | |
от 0 до ±55,00 В |
0,01 В |
±(0,001-0^+0,04) В | |
от 0 до ±550,0 В |
0,1 В |
±(0,001-0^+0,4) В | |
от 0 до ±1000 В |
1 В |
±(0,001-0зм+4) В |
Продолжение таблицы 2
1 |
2 |
3 |
4 | |
Значение измеряемого напряжения переменного тока частотой от 20 Гц до 1 кГц |
от 0 до 5,500 В |
0,001 В |
±(0,005^изм+0,004) В1) ±(0,5-0^+0,004) В2) | |
от 5,00 до 55,00 В |
0,01 В |
±(0,005-0^+0,04) В | ||
от 50,0 до 550,0 В |
0,1 В |
±(0,005-Озм+0,4) В | ||
от 500 до 750 В |
1 В |
±(0,005-Озм+4) В | ||
Значение измеряемого электрического сопротивления постоянного тока |
от 0 до 550,0 Ом |
0,1 Ом |
±(0,001^изм+0,4) Ом | |
от 0,500 до 5,500 кОм |
0,001 кОм |
±(0,001^изм+0,004) кОм | ||
от 5,00 до 55,00 кОм |
0,01 кОм |
±(0,001<Иизм+0,04) кОм | ||
от 50,0 до 550,0 кОм |
0,1 кОм |
±(0,005^изм+0,4) кОм | ||
от 0,500 до 5,500 МОм |
0,001 МОм |
±(0,01<Иизм+0,004) МОм | ||
от 5,00 до 55,00 МОм |
0,01 МОм |
+(0,01^изм+0,04) МОм | ||
Значение измеряемой силы постоянного тока |
от 0 до ±55,000 мА |
0,001 мА |
+(0,00Г1изм+0,005) мА | |
от 0 до ±500,00 мА |
0,01 мА |
±(0,001-1изм+0,05) мА | ||
Значение измеряемой силы переменного тока частотой от 20 Гц до 1 кГц |
от 0,000 до 55,000 мА |
0,001 мА |
±(0,005^1изм+0,010) мА | |
от 50,00 до 500,00 мА |
0,01 мА |
±(0,005^1изм+0,10) мА | ||
Значение измеряемой частоты |
от 3 до 9,9999 Гц |
0,0001 Гц |
±(0,0002<Бизм+0,0004) Гц | |
от 10 до 99,999 Гц |
0,001 Гц |
±(0,0002^+0,004) Гц | ||
от 100 до 999,99 Гц |
0,01 Гц |
±(0,0002Тизм+0,04) Гц | ||
от 1 до 9,9999 кГц |
0,0001 кГц |
±(0,0002Тизм+0,0004) кГц | ||
от 10 до 99,999 кГц |
0,001 Гц |
±(0,0002Тизм+0,004) кГц | ||
Значение измеряемой температуры с помощью термопар7) |
R |
от 0 до +1760 °С |
1 °С |
±(0,005^Тизм+3) °С3) ±(0,005^Тизм+2) °С4) |
S |
от 0 до +1760 °С | |||
B |
от +600 до +1800 °С | |||
K |
от -200 до +1350 °С |
±(0,005^Тизм+2) °С5) ±(0,005^Тизм+1) °С6) | ||
E |
от -200 до +700 °С | |||
J |
от -200 до +950 °С | |||
T |
от -200 до +400 °С | |||
N |
от -200 до +1300°С | |||
Значение измеряемой температуры с помощью термопреобразователей сопротивлений7) |
Cu50 |
от -50 до +150 °С |
±(0,005^Тизм+3) °С | |
Pt100 |
от -200 до +850 °С | |||
Значение измеряемой электрической емкости |
от 0 до 11,00 нФ |
0,01 нФ |
±(0,05-0^+0,50) нФ | |
от 10,0 до 110,0 нФ |
0,1 нФ |
±(0,05^Сизм+0,5) нФ | ||
от 100 до 1100 нФ |
1 нФ |
±(0,05^Сизм+5) нФ | ||
от 1,00 до 11,00 мкФ |
0,01 мкФ |
±(0,05^Сизм+0,05) мкФ | ||
от 10,0 до 110,0 мкФ |
0,1 мкФ |
±(0,05<изм+0,5) мкФ | ||
от 100 до 1100 мкФ |
1 мкФ |
±(0,05-Сизм+5) мкФ | ||
от 1,00 до 11,00 мФ |
0,01 мФ |
±(0,05^Сизм+0,5) мФ | ||
от 10,0 до 110,0 мФ |
0,1 мФ |
±(0,05^Сизм+5) мФ |
Продолжение таблицы 2___________________________________________________________
Примечания
Uu3M, Ru3M, 1изм, Fu3M, Тизм, С изм — значения измеряемых величин
-
1) При частоте напряжения переменного тока до 400 Гц вкл.
-
2) При частоте напряжения переменного тока св. 400 Гц
-
3) При измеряемой температуре до плюс 100 °С вкл.
-
4) При измеряемой температуре св. плюс 100 °С
-
5) При измеряемой температуре до минус 100 °С вкл.
-
6) При измеряемой температуре св. минус 100 °С
-
7) Погрешность нормируется без учета погрешности термопреобразователей. Суммарная погрешность при измерении температуры определяется как алгебраическая сумма погрешностей мультиметра и термопреобразователя.
Таблица 3 - Метрологические характеристики при формировании величин
Наименование характеристики |
Диапазоны |
Разрешение |
Пределы допускаемой абсолютной погрешности | |
Значение формируемого напряжения постоянного тока |
от -10,00 до +110,00 мВ |
0,01 мВ |
±(0,002-U+0,04) мВ | |
от -100,0 до +1100,0 мВ |
0,1 мВ |
±(0,002/U+0,4) мВ | ||
от -1,000 до +11,000 В |
0,001 В |
±(0,002/U+0,004) В | ||
Значение формируемой силы постоянного тока |
от 0 до +30,000 мА |
0,001 мА |
±(0,002-1+0,004) мА | |
Значение формируемого электрического сопротивления постоянного тока |
от 0,0 до 400,0 Ом |
0,1 Ом |
±(0,002-R+0,4) Ом | |
Значение формируемых статических характеристик термопар6) |
R |
от 0 до +1767 °С |
0,1 °С |
±(0,002^Т+3) °С1) ±(0,002^+2) °С2) |
S |
от 0 до +1767 °С | |||
B |
от +600 до +1820 °С | |||
K |
от -200 до +1372 °С |
±(0,002^Т+2) °С3) ±(0,002-Т+1) °С4) | ||
E |
от -200 до +1000 °С | |||
J |
от -200 до +1200 °С | |||
T |
от -250 до +400 °С | |||
N |
от -200 до +1300 °С | |||
Значение формируемых статических характеристик термопреобразователей сопротивления7) |
Cu50 |
от -50 до +150 °С |
±(0,002^Т+0,6) °С | |
Pt100 |
от -200 до +850 °С | |||
Значение формируемой частоты выходных импульсов5) |
от 1,0 до 110,0 Гц |
0,1 Гц |
±(0,002-F+0,2) Гц | |
от 0,100 до 1,100 кГц |
0,001 кГц |
±(0,002-F+0,002) кГц | ||
от 1,0 до 11,0 кГц |
0,1 кГц |
±(0,002-F+0,2) кГц |
Продолжение таблицы 3__________________________________________________________
Примечания
U, R, I, F, Т - значения формируемых величин
-
1) При формировании сигнала термопары до плюс100 °С вкл.
-
2) При формировании сигнала термопары св. плюс100 °С
-
3) При формировании сигнала термопары до минус 100 °С вкл.
-
4) При формировании сигнала термопары св. минус 100 °С
-
5) Выходной сигнал прямоугольной формы со скважностью 0,5 и амплитудой, задаваемой в диапазоне от 1 - 11 В
-
6) Погрешность нормируется без учета погрешности компенсации температуры холодного спая
-
7) Погрешность нормируется без учета сопротивления соединительных проводов
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), не более, мм |
207х96х60 |
Масса, не более, кг |
0,6 |
Питание |
4 В (четыре батареи типа ААА) |
Условия эксплуатации:
|
от +5 до +40 80 от 84,0 до 106,7 |
