Номер по Госреестру СИ: 75132-19
75132-19 Теплосчетчики
(SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10)
Назначение средства измерений:
Теплосчетчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10 (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии либо энергии, затраченной на охлаждение, а также о температуре, расходе теплоносителя в закрытых системах водяного отопления и холодоснаб-жения коммунального хозяйства.
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 3
Внешний вид.
Теплосчетчики
Рисунок № 4
Внешний вид.
Теплосчетчики
Рисунок № 5
Внешний вид.
Теплосчетчики
Рисунок № 6
Внешний вид.
Теплосчетчики
Рисунок № 7
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства - 31.05.2024
Номер записи - 171965
ID в реестре СИ - 615431
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Теплосчетчики SonoSelect , нет модификации, SоnoSafe10, SonoSafe10, SonoSafe 10 15-0,6, SonoSafe 10, Sono Safe 10, RidanSonoSafe 10, Ridan SonoSafe 10,
Производитель
Изготовитель - ООО "Данфосс"
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Истра, д. Лешково
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 210
Выдано извещений - 0
Кол-во периодических поверок - 210
Кол-во средств измерений - 16
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2008 дн.
Приказы РСТ, где упоминается данный тип СИ
№700 от 2017.04.04 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Самаранефтегаз"
№1268 от 2019.05.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Теплосчетчики (SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Данфосс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54322-13 29.07.2018 |
Системы информационно-измерительные автоматизированные, Comfort Contour ООО "Данфосс" (РОССИЯ Московская обл., г. Истра, д. Лешково) |
ОТ |
4 года |
|
75132-19 31.05.2024 |
Теплосчетчики, SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10 ООО "Данфосс" (РОССИЯ Московская обл., г. Истра, д. Лешково) |
ОТ МП |
6 лет |
|
77641-20 25.02.2025 |
Контроллеры программируемые торговой марки "Danfoss", МСХ ООО "Данфосс" (РОССИЯ Московская обл., г. Истра, д. Лешково) |
ОТ МП |
4 года |
Кто поверяет Теплосчетчики (SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГИДРОДИНАМИКА" (RA.RU.312244) | 12 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ООО "ПФО-АВТОМАТИКА" (RA.RU.311888) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО"ЦПК" (RA.RU.310633) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "М-ГИДРОДИНАМИКА" (RA.RU.320051) | 97 | 0 | 97 | 0 | 43 | 0 | 43 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 8 | 0 | 8 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 36 | 0 | 36 | 0 | 0 | 0 | 0 | |||
| ООО ГК "СТАНДАРТ СЕРВИС" (RA.RU.312881) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАМЕТРОЛОДЖИ" (RA.RU.314220) | 43 | 0 | 43 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Теплосчетчики (SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
ПО теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычислением расхода теплоносителя и количества теплоты, архивированием и передачей измеренных и вычисленных параметров. Также ПО выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.
Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
014C2624 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.06.00 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель теплосчётчика методом лазерной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикамSonoSelect 10, SonoSafe 10, Ridan SonoSafe 10 ГОСТ Р 51649-2014 Теплосчётчики. Общие технические требования ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования ТУ 26.51.52-037-13373372 Теплосчетчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10.
Технические условия
Поверка
Поверка осуществляется по документу МП 208-092-2018 "ГСИ. Теплосчётчики SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10. Методика поверки", утверждённому ФГУП "ВНИИМС" 24.12.2018 г.Основные средства поверки:
- установка поверочная 3- го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,006 до 12,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.
- рабочий эталон единиц температуры 2- го разряда в соответствии с ГОСТ 8.558-2009 (Рисунок А.2), диапазон измерений от плюс 4 до плюс 100° С, пределы допускаемой основной абсолютной погрешности ±(0,05 + 0,0005 111 + *)°С, *- единица последнего разряда, °С.
- жидкостной термостат со стабильностью не хуже ±0,01°С/5 мин, градиент 0,005°С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Изготовитель
Общество с ограниченной ответственностью "Данфосс" (ООО "Данфосс")ИНН 5017050538
Адрес: 143581, Московская область, Истринский район, деревня Лешково, д. 217
Тел.: +7 (495) 792-57-57
Факс: +7 (495) 792-57-58
Web-сайт: www.danfoss.ru
E-mail: mfo@danfoss.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы теплосчётчика состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем тепло- и холодоснабжения и последующем определении тепловой энергии либо энергии, затраченной на охлаждение, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.
Теплосчетчик - компактный прибор, состоящий из ультразвукового расходомера и теп-ловычислителя, который снабжен термометрами сопротивления Pt1000. Тепловычислитель производит вычисление тепловой энергии либо энергии, затраченной на охлаждение, используя сигналы от расходомера и термометра сопротивления, а также считывание измерительной информации через оптический интерфейс с помощью смартфона или компьютера, дистанционную передачу измерительной и служебной информации через следующие интерфейсы: оптический интерфейс, M-bus, RS 485, импульсный выход, радио модуль 868,95 МГц. Тепловычислитель обеспечивает вывод на дисплей следующей информации:
-накопленные значения тепловой энергии;
-накопленные значения объема теплоносителя;
-мгновенная тепловая мощность;
-мгновенное значение расхода;
-температуру воды на подающем трубопроводе;
-температуру воды в обратном трубопроводе;
-разность температур (ДТ);
-полное время наработки;
-объемы воды, измеренные водосчетчиками с импульсным выходом, подключенными к модулю импульсного входа, на установленную учетную дату;
-коды ошибок.
Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.
Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячный значения тепловой энергии, объема теплоносителя и объем, измеренный подключенными счетчиками воды. Глубина архива - 36 месяцев. На дисплее тепловычислителя отображаются данные за 12 месяцев, данные за 36 месяцев можно получить через оптический порт и ПО SonoApp, установленное на смартфон. Также в памяти содержится журнал событий и ошибок на 100 циклически обновляемых записей.
Теплосчетчики выпускаются в исполнении SonoSelect 10 с литиевой батареей на 16+1 лет, длинной кабеля от тепловычислителя до расходомера - 1,5 м и встроенной системой диагностики, а также SonoSafe 10, Ridan SonoSafe 10 с литиевой батареей на 10+1 лет, длинной кабеля от тепловычислителя до расходомера - 0,5 м.
Общий вид средства измерений представлен на рисунках 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Теплосчетчик SonoSelect 10
Теплосчетчик SonoSafe 10
Теплосчетчик Ridan SonoSafe 10
Рисунок 1 - Общий вид

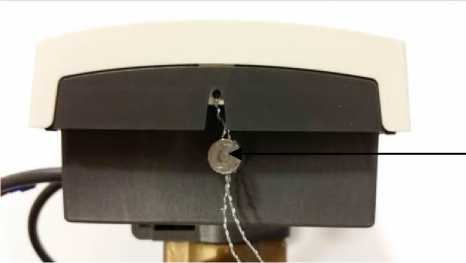

Место нанесения пломбы из-
готовителя
Место для нанесения
пломбы эксплуатирующей либо теплоснабжающей
организации на термометр сопротивления
Место для нанесения
пломбы эксплуатирующей либо теплоснабжающей
организации на тепловычис-литель
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
1. Теплосчетчик SonoSelect 10/ SonoSafe 10/ Ridan SonoSafe 10 |
- |
1 шт. в соответствии с заказом |
|
2. Адаптер для монтажа датчика температуры в шаровом кране |
- |
1 шт. |
|
3. Паспорт |
- |
1 экз. |
|
4. Методика поверки |
МП 208-092-2018 |
1 экз. на партию (по заказу) |
|
5. Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Диапазон измерения температур теплоносителя, °С |
от +5 до +95 |
|
Значение разности температур в подающем и обратном трубопроводах, ДТ, °C |
от +3 до +90 |
|
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя E, % |
±(3 + 4Atmin/At + 0,02qp/q) |
|
Пределы допускаемой относительной погрешности при измерении объема теплоносителя Ef, % |
± (2,0 + 0,02 qp/q) но не более ± 5% |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности вычислителя Ec, % |
±(0,5+Atmin/ At) |
|
Пределы допускаемой относительной погрешности датчиков температуры Et, % |
±(0,5+3 Atmin/ At) |
|
Максимально рабочее давление Ру, МПа |
1,6 |
|
Примечание: Atmin - минимальное значение разности температур, °С At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С 3 qp - номинальный расход, м3/ч q - измеренное значение объемного расхода теплоносителя, м3/ч | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Т еплоноситель |
Вода по СНиП-41-02-2003 |
|
Диапазон температур транспортирования и хранения, °C |
от -25 до +60 |
|
Условия эксплуатации по ГОСТ Р ЕН 1434-1-2011:
|
класс исполнения А от +5 до +55 93 от 90 до 110 |
|
Напряжение питания, В |
3,6 (литиевая батарея) |
|
Среднее время работы батарейки |
SonoSelect 10 - 16+1 лет SonoSafe 10, Ridan SonoSafe 10 -10+1 лет |
|
Вид монтажа |
Г оризонтальный, вертикальный, перевернутый |
|
Дисплей |
LCD, 8 разрядов |
|
Класс защиты |
IP 65 |
|
Класс точности по ГОСТ Р ЕН 1434-1-2011 |
2 |
|
Класс по ГОСТ Р 51649-2014 |
2 |
|
Наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
Таблица 4 - Значения расходов
|
Номинальный диаметр, мм |
15 |
20 |
25 |
32 | |||
|
Максимальный расход, qs, м3/ч |
1,2 |
3 |
3 |
5 |
7 |
12 |
12 |
|
Номинальный расход, qp, м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
3,5 |
6 |
6 |
|
Минимальный расход, qi, м3/ч |
0,006*/ 0,01 |
0,015 |
0,015 |
0,025 |
0,035 |
0,06 |
0,06 |
|
Потери давления при qp, Др, кПа |
5,0 |
17,0 |
15,0 |
17,0 |
13,0 |
22,0 |
22,0 |
|
Порог чувствительности, м3/ч |
0,0012 |
0,003 |
0,003 |
0,005 |
0,007 |
0,012 |
0,012 |
|
Присоединительные размеры, дюймы, (мм) |
3/4” (110) |
1” (130) |
1 (260) 1 (160) |
1 1/2” (260) | |||
|
Габаритные размеры, мм, не более
|
108 89 133 |
115,5 89 133 |
121 89 260 |
121 89 260 | |
|
Масса, кг, не более |
0,70 |
0,8 |
1,1 |
1,5 |
1,6 |
|
* - при измерении объема воды | |||||
