Номер по Госреестру СИ: 75162-19
75162-19 Резервуары стальные горизонтальные цилиндрические
(РГС-175)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-175 предназначены для измерения объема при приеме, хранении и отпуске сжиженных углеводородных газов (СУГ).
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства -
Номер записи - 171995
ID в реестре СИ - 615384
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Завод "Красный Молот"
Страна - РОССИЯ
Населенный пункт - г. Грозный
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1268 от 2019.05.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-175)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Завод "Красный Молот"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73125-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Завод "Красный Молот" (РОССИЯ г. Грозный) |
ОТ МП |
5 лет |
|
74111-19 |
Резервуар стальной горизонтальный цилиндрический, РГС-200 Завод "Красный Молот" (РОССИЯ г. Грозный) |
ОТ МП |
5 лет |
|
74588-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Завод "Красный Молот" (РОССИЯ г. Грозный) |
ОТ МП |
5 лет |
|
75162-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-175 Завод "Красный Молот" (РОССИЯ г. Грозный) |
ОТ МП |
5 лет |
|
82033-21 |
Резервуары горизонтальные стальные цилиндрические, РГС-200 Завод "Красный Молот" (РОССИЯ г. Грозный) |
ОТ МП |
5 лет |
|
86392-22 |
Резервуары горизонтальные стальные цилиндрические, РГС-200 Завод "Красный Молот" (РОССИЯ г. Грозный) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-175)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-175)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-175Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ТПТЦ-Т-150-0,1 (регистрационный № 260-05);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Завод «Красный молот» (изготовлены в 1961-1962 гг.) Адрес: г. Грозный
Заявитель
Общество с ограниченной ответственностью «Шкаповское газоперерабатывающее предприятие» (ООО «Шкаповское ГПП»)
ИНН 0255017547
Адрес: 452017, Республика Башкортостан, п. Приютово
Телефон: +7 (34786) 38-237, факс: +7 (34786) 38-323
E-mail: shgpc@bashneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные горизонтальные цилиндрические РГС-175 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-175 №№ 1131(3-2),
1132(3-5), 1133(3-19), 1134(3-4) расположены: Российская Федерация, Республика
Башкортостан, п. Приютово, ООО «Шкаповское ГПП», Участок по эксплуатации товарносырьевого парка и сливо-наливной эстакады, карта №3

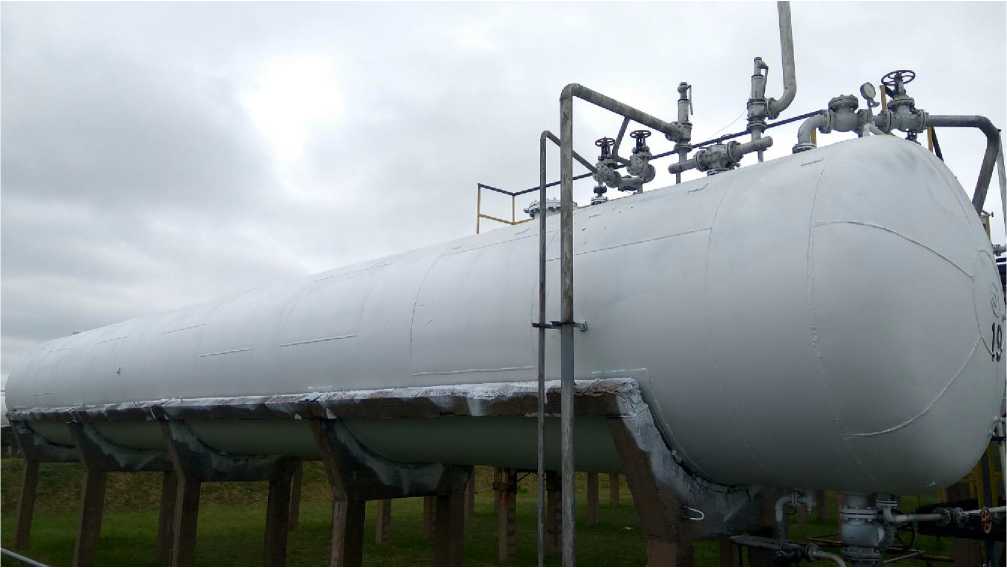

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-175 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-175
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-175 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
175 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара | |
|
на уровне наполнения от 0 до 500 мм, % |
±3,0 |
|
на уровне наполнения от 500 до 2910 мм, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: о
|
от -50 до +50 от 84,0 до 106,7 |
