Номер по Госреестру СИ: 74611-19
74611-19 Система многоканальная измерительная с преобразователями тока
(MCTS II)
Назначение средства измерений:
Система многоканальная измерительная с преобразователями тока MCTS II (далее по тексту - система) предназначена для измерений и передачи сигнала измерительной информации о силе электрического тока в системе измерения напряжения и тока (+Q101).

Внешний вид.
Система многоканальная измерительная с преобразователями тока
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к системе многоканальная измерительная с преобразователями тока MCTS IIТехническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу МП 64-262-2018 «ГСИ. Система многоканальная измерительная с преобразователями тока MCTS II. Методика поверки», утверждённому ФГУП «УНИИМ» 31.10.2018 г.
Основные средства поверки:
-
- рабочий эталон 2 разряда единиц коэффициента и угла масштабного преобразования синусоидального тока по ГОСТ Р 8.859-2013 (трансформаторы тока измерительные лабораторные ТТИ-5000.51, рег. номер 55278-13);
-
- рабочий эталон 3 разряда единицы электрического сопротивления согласно приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (катушка электрического сопротивления Р323, рег. номер 1683-62; катушка электрического сопротивления Р 321, рег. номер 1162-58);
-
- рабочий эталон 2 разряда единицы электрического напряжения в диапазоне значений от 140-8 до 10 В по ГОСТ 8.027-2001 (компаратор-калибратор универсальный КМ300КТ, рег. номер 54727-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус преобразователя MCTS II.
Изготовитель
SIGNALTEC GmbH, ГерманияАдрес: Reutersbrunnenstrasse, 27, D-90429 Nuernberg
Телефон (факс): +49 40 511 230
E-mail info@ritz-international.com
Web-сайт: www. ritz-internati onal. com
Заявитель
NIDEC ASI SpA, ИталияАдрес: Via Corso Ferdinando Maria Perrone 11, 16152 Genova
Телефон (факс): + 39 010 60631
E-mail: service@nidec-asi.com
Web-сайт: www.nidec-industrial.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия системы основан на эффекте Холла. Для каждого измерительного канала система оснащена своим источником питания. Магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники датчиков и является пропорциональной копией входного сигнала.
Система состоит из системного блока МСТS2/3CH зав. № 4417-МСТS-0057, трех преобразователей тока IT 200-S зав. №№ 8173140017, 8173170001, 8173170002 и
соединительных кабелей.
Системный блок подает питание на преобразователи тока, выполняет формирование данных о каналах и преобразователях тока и передает их по интерфейсному кабелю электронным блокам.
Преобразователи тока используются для преобразования силы постоянного или переменного тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Конструктивно преобразователи тока выполнены в изолированном корпусе из композитного материала. В центральной части преобразователей тока находится отверстие для размещения первичной обмотки для первичных токов. В нижней части расположен разъем, через который осуществляется подключение соединительными кабелями к системному блоку. Пломбирование преобразователей тока осуществляется с помощью наклейки в месте соединения крышки и корпуса.

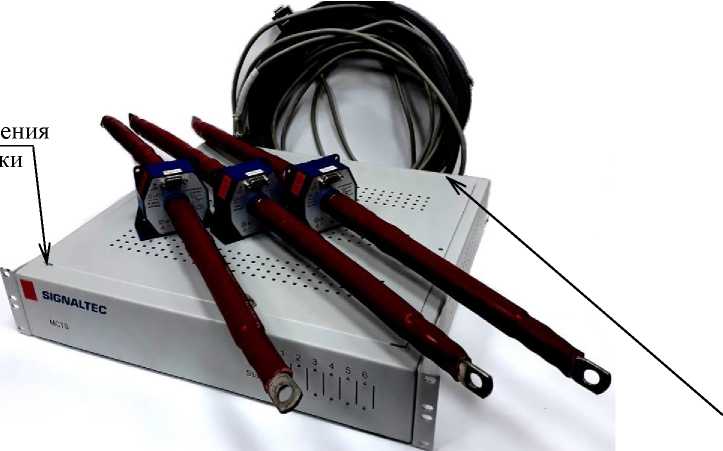

Общий вид системы многоканальной измерительной с преобразователями тока MCTS II, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

место
пломбировки
Рисунок 1 - Общий вид системы многоканальной измерительной с преобразователями тока MCTS II, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
место нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Система многоканальная измерительная с преобразователями тока, в составе: системного блока МСТS2/3CH зав. № 4417-МСТS-0057, трех преобразователей тока IT 200-S зав. №№ 8173140017, 8173170001, 8173170002 |
MCTS II |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 64-262-2018 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Количество измерительных каналов тока |
3 |
Диапазоны измерений силы тока, А
|
от 1 до 200 от 1 до 200 |
Пределы допускаемой относительной погрешности измерений силы тока:
|
±1,0 ±0,2 |
Диапазон частот, Гц |
от 0 до 130 |
Коэффициент деления |
1000:1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °C - системный блок |
от +10 до +40 |
- преобразователь тока |
от +10 до +40 |
- относительная влажность воздуха, %, не более |
80 |
Параметры электрического питания: - напряжение переменного тока, В |
220±20 |
- частота, Гц |
50±1 |
Потребляемая мощность, В^А, не более |
100 |
Габаритные размеры, мм, не более Системный блок - высота |
87,2 |
- ширина |
482 |
- длина |
425 |
Преобразователь тока - внутренний диаметр |
26 |
- высота |
78 |
- ширина |
47 |
- длина |
93 |
Масса, кг, не более - системный блок |
6,8 |
- преобразователь тока |
0,3 |
Средний срок службы, лет - системный блок |
10 |
- преобразователь тока |
20 |
