Номер по Госреестру СИ: 74709-19
74709-19 Цилиндры мерные класса точности А
( )
Назначение средства измерений:
Цилиндры мерные класса точности А (далее - цилиндры) предназначены для измерений объема жидкостей.

Внешний вид.
Цилиндры мерные класса точности А

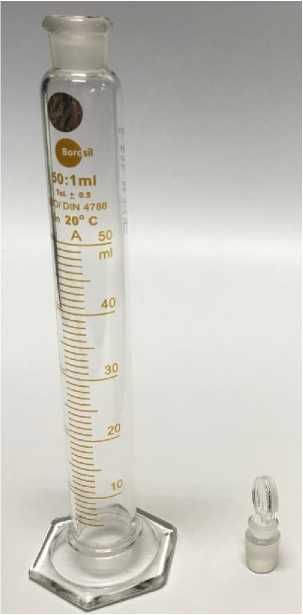

Рисунок № 1

Внешний вид.
Цилиндры мерные класса точности А

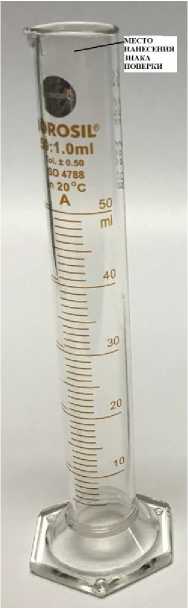

Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на этикетку, наклеиваемую на упаковочную коробку, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к цилиндрам мерным класса точности АТехническая документация изготовителя «Borosil Glass Works Limited»
Поверка
Поверкаосуществляется по документу РТ-МП-5679-449-2019 «ГСИ. Цилиндры мерные класса точности А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 февраля 2019 г.
Основные средства поверки:
-
- весы лабораторные электронные AT261DR (регистрационный номер в Федеральном информационном фонде 14281-94) диапазон измерений от 1 мг до 205 г, пределы допускаемой абсолютной погрешности ±0,25 мг, СКО показаний весов от 0,03 мг до 0,05 мг;
-
- весы лабораторные электронные LP1200S (регистрационный номер в Федеральном информационном фонде 22403-03) диапазон измерений от 0,1 г до 1200 г, пределы допускаемой абсолютной погрешности от ±4 до ±6 мг, СКО показаний весов не более 1 мг;
-
- весы лабораторные электронные PM6100 (регистрационный номер в Федеральном информационном фонде 14281-94) диапазон измерений от 0,5 г до 6100 г, пределы допускаемой абсолютной погрешности ±30 мг, СКО показаний весов не более ±10 мг;
-
- вода дистиллированная по ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на цилиндр.
Изготовитель
«Borosil Glass Works Limited», Индия Адрес: 1101, Crescenzo, G-Block, Opposite MCA Club, Bandra Kurla Complex, Bandra (East), Mumbai - 400 051, IndiaТелефон: +91 (022) 6740 6300
Факс: +91 (022) 6740 6514
E-mail: borosil@borosil.com
Заявитель
Общество с ограниченной ответственностью «Центр научно-технического сотрудничества ХимБиоБезопасность» (ООО «ЦНТС ХимБиоБезопасность»)
ИНН 7726598986
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, с2
Телефон: +7 (495) 979-11-84
E-mail: info@himbio.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест - Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Цилиндры вымеряют на наливной объем.
Цилиндры представляют собой стеклянные сосуды цилиндрической формы с шестигранным основанием, изготовленные из низкощелочного боросиликатного стекла 3.3 (стандарт ISO 3585), по всей длине которых нанесена шкала янтарного или синего цвета с оцифрованными отметками.
Цилиндры могут изготавливаться с носиком или с конусной горловиной под взаимозаменяемые пробки из стекла.
На цилиндры наносятся знаки стандартов ISO 4788 или ASTM E1272. Цилиндры со знаком ASTM E1272 отличаются от цилиндров со знаком ISO 4788 пределом допускаемой погрешности номинальной вместимости.
Общий вид цилиндров мерных класса точности А представлен на рисунке 1.


Рисунок 1 - Общий вид цилиндров мерных класса точности А
Пломбирование цилиндров мерных класса точности А не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 -
Исполнение цилиндров |
Каталожный номер |
Номинальная вместимость, мл |
Цена наименьшего деления, мл |
Пределы допускаемой погрешности вместимости при температуре 20 °С, мл |
Обозначение конуса |
1 |
2 |
3 |
4 |
5 |
6 |
Цилиндры мерные класса точности А с носиком (знак ISO 4788) |
2011005 |
5 |
0,1 |
±0,05 | |
2011006 |
10 |
0,2 |
±0,1 | ||
2011009 |
25 |
0,5 |
±0,25 | ||
2011012 |
50 |
1,0 |
±0,5 | ||
2011016 |
100 |
1,0 |
±0,5 | ||
2011021 |
250 |
2,0 |
±1,0 | ||
2011024 |
500 |
5,0 |
±2,5 | ||
2011029 |
1000 |
10,0 |
±5,0 | ||
2011030 |
2000 |
20,0 |
±10,0 | ||
Цилиндры мерные класса точности А с носиком (знак ASTM E1272) |
2012005 |
5 |
0,1 |
±0,05 | |
2012006 |
10 |
0,2 |
±0,1 | ||
2012009 |
25 |
0,5 |
±0,17 | ||
2012012 |
50 |
1,0 |
±0,25 | ||
2012016 |
100 |
1,0 |
±0,5 | ||
2012021 |
250 |
2,0 |
±1,0 | ||
2012024 |
500 |
5,0 |
±2,0 | ||
2012029 |
1000 |
10,0 |
±3,0 | ||
2012030 |
2000 |
20,0 |
±6,0 | ||
Цилиндры мерные класса точности А с носиком (знак ISO 4788) |
3021005A |
5 |
0,1 |
±0,05 | |
3021006A |
10 |
0,2 |
±0,1 | ||
3021009A |
25 |
0,5 |
±0,25 | ||
3021012A |
50 |
1,0 |
±0,5 | ||
3021016A |
100 |
1,0 |
±0,5 | ||
3021021A |
250 |
2,0 |
±1,0 | ||
3021024A |
500 |
5,0 |
±2,5 | ||
3021029A |
1000 |
10,0 |
±5,0 | ||
3021030A |
2000 |
20,0 |
±10,0 | ||
Цилиндры мерные класса точности А с носиком (знак ASTM E1272) |
3026005A |
5 |
0,1 |
±0,05 | |
3026006A |
10 |
0,2 |
±0,1 | ||
3026009A |
25 |
0,5 |
±0,17 | ||
3026012A |
50 |
1,0 |
±0,25 | ||
3026016A |
100 |
1,0 |
2±0,5 | ||
3026021A |
250 |
2,0 |
±1,0 | ||
3026024A |
500 |
5,0 |
±2,0 | ||
3026029A |
1000 |
10,0 |
±3,0 | ||
3026030A |
2000 |
20,0 |
±6,0 |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
Цилиндры мерные класса точности А с взаимозаменяемыми пробками из стекла (знак ISO 4788) |
2981005A |
5 |
0,1 |
±0,05 |
10/19 |
2981006A |
10 |
0,2 |
±0,10 |
10/19 | |
2981009A |
25 |
0,5 |
±0,25 |
14/23 | |
2981012A |
50 |
1,0 |
±0,50 |
14/23 | |
2981016A |
100 |
1,0 |
±0,50 |
19/26 | |
2981021A |
250 |
2,0 |
±1,00 |
24/29 | |
2981024A |
500 |
5,0 |
±2,50 |
24/29 | |
2981029A |
1000 |
10,0 |
±5,00 |
34/35 | |
2981030A |
2000 |
20,0 |
±10,0 |
34/35 |
