Номер по Госреестру СИ: 74725-19
74725-19 Диоптриметры автоматические
(asahi vision, мод. aLM-100/aLM-110)
Назначение средства измерений:
Диоптриметры автоматические asahi vision, модели aLM-100/aLM-110 (далее -диоптриметры) предназначены для измерения вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.

Внешний вид.
Диоптриметры автоматические
Рисунок № 1

Внешний вид.
Диоптриметры автоматические
Рисунок № 2

Внешний вид.
Диоптриметры автоматические
Рисунок № 3

Внешний вид.
Диоптриметры автоматические
Рисунок № 4
Программное обеспечение
В диоптриметрах используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения диоптриметров указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
aLM |
Номер версии (идентификационный номер) ПО |
не ниже 1.17 |
Цифровой идентификатор ПО |
данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус диоптриметра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к диоптриметрам asahi vision, модели aLM- 100/ aLM- 110
ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры Техническая документация фирмы «asahi vision inc.», Япония
Поверка
Поверкаосуществляется по документу № МП 080.М44-18 «ГСИ. Диоптриметры автоматические asahi vision, модели aLM- 100/aLM- 110. Методика поверки», утвержденному
ФГУП «ВНИИОФИ» 03 декабря 2018 г.
Основное средство поверки:
- комплект приспособлений для поверки диоптриметров КПП-3Р, рег. № 56132-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «asahi vision inc.», Япония
Адрес: 3-12-7, Biwajima, Nashiku, Nagoya, 451-0053, Japan
Телефон/факс: +81-52-325-6630/+81-52-325-8640
E-mail: info@asachi-vision.com
Заявитель
Общество с ограниченной ответственностью «Техно-профиль» (ООО «Техно-профиль») ИНН 7715396120
Адрес: 127322, г. Москва, Огородный проезд, д. 20А, стр. 3
Телефон: +7 (495) 741-46-41
E-mail: info@,techno-profil. ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361 г. Москва, ул. Озёрная, д. 46 Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru E-mail: vniiofi@vniiofi.ru
Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной ЭВМ. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.
Диоптриметры представляют собой компактный настольный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:
-
- жидкокристаллический цветной монитор, на котором отражается вся информация о проводимых измерениях;
-
- панель управления на мониторе, предназначенная для настройки диоптриметра и изменения режимов работы;
-
- печатающее устройство (только у модели aLM-110), предназначенное для вывода результатов измерений на бумажный носитель;
-
- держатель для линз, предназначенный для фиксации зажимом оптического элемента в необходимом положении на опоре для линз.
-маркировочный узел, предназначенный для отметки оптического центра и направления главных сечений на линзе.
Для предотвращения несанкционированного вмешательства в конструкцию изделия, диоптриметры пломбируются с задней стороны прибора.
На диоптриметрах имеются шильдики с указанием наименования и типа модели диоптриметра, изготовителя, заводской номер и год выпуска прибора. Справа от типа модели может стоять маркировка поставщика: EU - прибор поставляется в Европу/ЕС, UN - прибор поставляется по всему миру, кроме EC, США и Европы.
Общий вид диоптриметров представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа и схема маркировки диоптриметров представлены на рисунке 2.


Рисунок 1 - Общий вид диоптриметров asahi vision - а) модель aLM-110, б) модель aLM-100

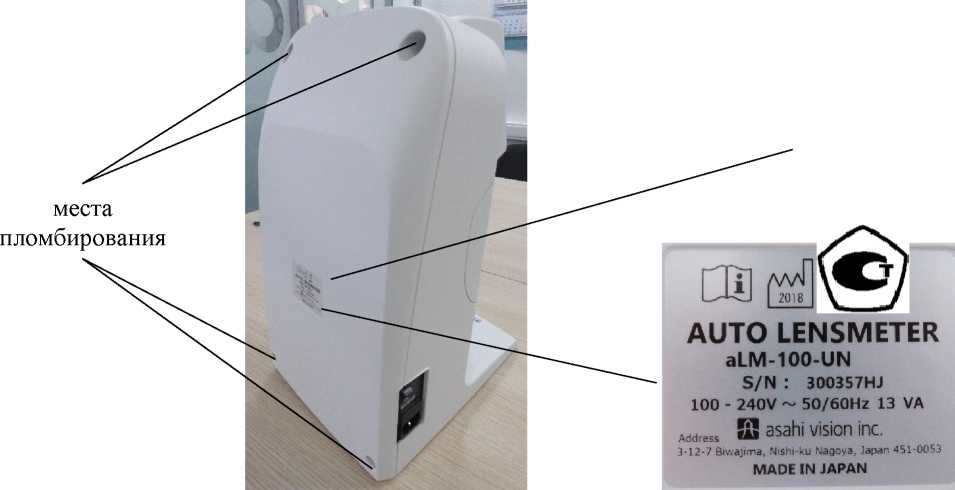

Рисунок 2 - Схема пломбирования от несанкционированного доступа и схема маркировки диоптриметров
Таблица 4 -
Наименование |
Обозначение |
Количество |
Диоптриметры автоматические asahi vision |
модели aLM-100 или aLM-110 |
1 |
Основной блок диоптриметр |
1 | |
Кабель электропитания |
1 | |
Держатель линз |
1 | |
Чехол пылезащитный |
1 | |
Бумага для принтера, не более |
1 рулон | |
Руководство по эксплуатации |
1 | |
Методика поверки |
№ МП 080.М44-18 |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Модели диоптриметров |
aLM-100 aLM-110 |
Диапазон измерений сферической вершинной рефракции, дптр |
от -25 до +25 |
Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: | |
в диапазоне от 0 до ±5,00 дптр включ. |
±0,06 |
в диапазоне св. ±5,00 до ±10,00 дптр включ. |
±0,09 |
в диапазоне св. ±10,00 до ±15,00 дптр включ. |
±0,12 |
в диапазоне св. ±15,00 до ±20,00 дптр включ. |
±0,18 |
в диапазоне св. ±20,00 дптр |
±0,25 |
Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр: | |
в диапазоне от 0,50 до 5,00 пр дптр включ. |
±0,10 |
в диапазоне св. 5,00 пр дптр |
±0,20 |
Система маркировки линз | |
Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм |
±0,5 |
Пределы допускаемой абсолютной погрешности нанесения маркером оси, ° |
±1 |
Примечание - Метрологические характеристики определены для зеленой линии «е» ртутного спектра. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Модели диоптриметров |
aLM-100 aLM-110 |
Диапазон показаний: | |
цилиндрической вершинной рефракции, дптр |
от -10 до +10 |
призматического действия, пр дптр |
от 0 до 12 |
угловой шкалы, ° |
от 1 до 180 |
Дискретность показаний: | |
вершинной рефракции, дптр |
0,01; 0,12; 0,25 |
призматического действия, пр дптр |
0,01; 0,12; 0,25 |
угловой шкалы, ° |
1 |
Длина волны светодиодов, нм |
528 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
Электропитание от сети переменного тока: | ||
напряжением, В |
220±22 | |
частотой, Гц |
50/60 | |
Потребляемая мощность, В • А, не более |
13 |
38 |
Монитор |
сенсорный TFT ЖК-экран, | |
4,3'' | ||
Интерфейс |
встроенная кнопка HOLD | |
Встроенный термопринтер с автоматическим устройством резки бумаги |
нет |
есть |
Габаритные размеры, мм, (Д х В х Ш), не более |
301x41 |
[2x222 |
Масса, кг, не более |
3,6 |
4,0 |
Условия эксплуатации: | ||
диапазон рабочих температур, оС |
от +10 до +35 | |
относительная влажность воздуха (без конденсации), %, не | ||
более |
от 30 до 85 | |
атмосферное давление, кПа |
от 80 до 106 |
