Сведения о средстве измерений: 74811-19 Газоанализаторы стационарные

Номер по Госреестру СИ: 74811-19
74811-19 Газоанализаторы стационарные
(SP, мод. SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus)

Назначение средства измерений:
Газоанализаторы стационарные серии SP, модели: SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus (далее - газоанализаторы) предназначены для измерения и передачи информации о концентрациях горючих газов, кислорода, токсичных газов CO, H2S, SO2, NH3 и их смесей в воздухе рабочей зоны, а также для сигнализации о превышении значений измеряемой величины установленных пороговых значений.

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы стационарные
Рисунок № 1

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Газоанализаторы стационарные
Рисунок № 2

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Газоанализаторы стационарные
Рисунок № 3

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Газоанализаторы стационарные
Рисунок № 4

Общие сведения

Дата публикации -
Срок свидетельства - 17.04.2024
Номер записи -
ID в реестре СИ - 582760
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год - для электрохимических (кислород и токсичные газы) сенсоров; 2 года - для термокаталитических (горючие газы) сенсоров
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

серии SP модель SP-1104 Plus, Нет модификации, модель SP-2102 Plus, модель SP-1104 Plus, мод. SP-2104 Plus, мод. SP-2102 Plus, мод. SP-1104 Plus, мод. SP-1102, Газоанализатор стационарный SP, мод. SP-1104 Plus, SP-2104Plus, SP-2104 Plus, SP-2104 Plus, SP-2102 Plus, SP-1104 Plus, SP-1102, SP, мод. SP-2102 Plus,

Производитель

Изготовитель - Фирма "RAE Systems Inc.", США; завод-изготовитель "RAE Systems (Shanghai) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

ET_1 География распространения эталонов единиц величин по видам измерений

В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.

Предусмотрено выделение 11 видов измерений:

Акустические величины
Давление, вакуум
Оптические и оптико-физические
Теплофизика, температура
Время, частота
Ионизирующие излучения и ядерные константы
Поток, расход, уровень, объем веществ
Электрические и магнитные величины, радиоэлектроника
Геометрические величины
Механические величины
Состав и свойства веществ

Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.

В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.

Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.

В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1046
Выдано извещений - 0
Кол-во периодических поверок - 151
Кол-во средств измерений - 244
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 676 дн.

Приказы РСТ, где упоминается данный тип СИ

№833 от 2019.04.17 Об утверждении типов средств измерений

Наличие аналогов СИ: Газоанализаторы стационарные (SP, мод. SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
74811-19 Газоанализаторы стационарные (SP, мод. SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus) Фирма "RAE Systems Inc.", США; завод-изготовитель "RAE Systems (Shanghai) Co., Ltd." (КИТАЙ )	19520-10 Газоанализаторы (Ока-92, Ока-Т, Ока-92М, Ока-МТ, Ока-92Т, Ока-92МТ, Ока-М) ООО "Информаналитика" (РОССИЯ г.С.-Петербург)

Все средства измерений ООО "Информаналитика"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
74811-19 17.04.2024	Газоанализаторы стационарные, SP, мод. SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus Фирма "RAE Systems Inc.", США; завод-изготовитель "RAE Systems (Shanghai) Co., Ltd." (КИТАЙ )	ОТ МП	1 год - для электрохимических (кислород и токсичные газы) сенсоров; 2 года - для термокаталитических (горючие газы) сенсоров

V_18 Наполнение реестра поверок ФГИС «АРШИН» в динамике по месяцам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

максимальное количество поверок за месяц
среднее количество поверок в месяц и в год
период наполнения базы в месяцах и годах

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля

дата
общее количество поверок
кол-во периодических поверок
кол-во извещений о непригодности

Бесплатный

Кто поверяет Газоанализаторы (Ока-92, Ока-Т, Ока-92М, Ока-МТ, Ока-92Т, Ока-92МТ, Ока-М)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МИЦ" (RA.RU.312901)		SP-1102	503	87	503	0	253	253	0
Филиал АО «Концерн Росэнергоатом» - Курская атомная станция (1744)		SP-2104 Plus SP-2104Plus	24	8	0	24	0	0	0
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		SP-2104 Plus Нет модификации мод. SP-1102	295		295	0	295	295	0
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	мод. SP-2104 Plus мод. SP-2102 Plus SP-2102 Plus	4		0	4	4	0	4
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	Газоанализатор стационарный SP, мод. SP-1104 Plus серии SP модель SP-1104 Plus мод. SP-1104 Plus модель SP-1104 Plus мод. SP-1102	26	3	0	26	26	0	26
ООО "МЕТР-М" (RA.RU.312238)		SP-2102 Plus SP-1102 SP-2104 Plus	28	1	14	14	28	14	14
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		SP-2102 Plus SP-1102 SP, мод. SP-1104 Plus	41	5	33	8	37	33	4
АО "АНХК" (RA.RU.311979)		SP-2104 Plus	1		0	1	1	0	1
ООО "ФЕРРАТА" (RA.RU.310646)		модель SP-2102 Plus	41	1	0	41	41	0	41
ООО "ЦТС" (RA.RU.312233)		мод. SP-1102	27		0	27	27	0	27
ООО «МетрЛифтСервис» (RA.RU.314115)		SP, мод. SP-2102 Plus SP-1102 SP-1104 Plus	56		50	6	56	50	6

Стоимость поверки Газоанализаторы (Ока-92, Ока-Т, Ока-92М, Ока-МТ, Ока-92Т, Ока-92МТ, Ока-М)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Челябинский ЦСМ Челябинская область	1577	1577

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение.

Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	SP-1102	SP-1104 Plus	SP-2102 Plus	SP-2104 Plus
Идентификационное наименование ПО	SP1102 v1.10.R FP	SP1104_V1.23. RFP	SP- 2102plus_V100.FP430p r^j	SP- 2104Plus_V120.FP430p ^rj
Номер версии (идентификационный номер) ПО	V1.10	V1.23	V1.00	V1.20
Цифровой идентификатор ПО	н/д	н/д	н/д	н/д
^Дру^гиеидентификационные данные (если имеются)	н/д	н/д	н/д	н/д

Примечание - Номер версии ПО должен быть не ниже указанной в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014, изменение программного обеспечения возможно только изготовителем при помощи специальных средств.

Знак утверждения типа

наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным серии SP, модели: SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия

электротехнические. Требования безопасности

ГОСТ 30852.19-2002 (МЭК 60079-20:1996) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования

Технические документация фирмы «RAE Systems Inc», США

Поверка

осуществляется по документу МП 74811-19 «Газоанализаторы стационарные серии SP, модели: SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus. Методика поверки», утвержденному ОАО ФНТЦ «Инверсия» 16 января 2018 г.

Основные средства поверки:

- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) состава CO - воздух № 10242-2013, H2S - азот № 10697-2015, SO2 - азот № 10697-2015, NH3 - азот № 10697-2015, O2 - азот 10607-2015, CH4 - воздух № 10703-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или паспорт.

Изготовитель

Фирма «RAE Systems Inc.», США
Адрес: 3775 North First Street, San Jose, CA 95134
Завод-изготовитель:
«RAE Systems (Shanghai) Co., Ltd.», Китай
Адрес: 990 East Huiwang Road, Jiading District, Shanghai 201815 Тел.: +86 21 69522616
Факс: +86 21 69522602

Заявитель

Акционерное общество «Хоневелл» (АО «Хоневелл») ИНН 7710065870
Адрес: 121059, г. Москва, Киевская ул., д. 7
Тел.: +7 (495) 796-98-00
Факс: +7 (495) 796-98-93, +7 (495) 796-98-94
Web-сайт: www.honeywell.ru
E-mail: info.ru@honeywell.com

Испытательный центр

Открытое акционерное общество Федеральный научно-технический центр «Инверсия»
Адрес: 107031, г. Москва, ул. Рождественка, д. 27
Тел.: +7 (495) 608-45-56
Факс: +7 (495) 608-49-62
Web-сайт: www.inversiya-fntc.ru
E-mail: inversiyaDIR@yandex.ru.

Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия - термокаталитический для горючих газов, электрохимический для токсичных и кислорода.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными в корпусе из алюминиевого сплава или нержавеющей стали.

Газоанализаторы выпускаются в четырех моделях:

- SP-1102 - для измерения горючих газов без дисплея;
- SP-2102 Plus - для измерения горючих газов с дисплеем;
- SP-1104 Plus - для измерения кислорода и токсичных газов CO, H2S, SO2, NH3 без дисплея;
- SP-2104 Plus - для измерения кислорода и токсичных газов CO, H2S, SO2, NH3 с дисплеем.

Настройка газоанализаторов проводится путем регулировки переключателей или потенциометров непосредственно на плате газоанализатора, или с помощь инфракрасного пульта дистанционного управления FMR-10.

Выходными сигналами газоанализаторов являются:

- унифицированный аналоговый токовый линейный выходной сигнал от 4 до 20 мА;
- дискретный сигнал по стандарту RS485 и протоколу MODBUS RTU;

Газоанализаторы обеспечивают выполнение следующих функций:

- измерение объемных долей определяемых компонентов;
- формирование выходных сигналов от 4 до 20 мА, RS485;
- передача измеренных данных в систему мониторинга газоанализаторов и сигнализации.

Внешний вид газоанализаторов приведен на рисунках 1 - 3, место пломбировки указано на рисунке 4.

Внешний вид. Газоанализаторы (Ока-92, Ока-Т, Ока-92М, Ока-МТ, Ока-92Т, Ока-92МТ, Ока-М), http://oei-analitika.ru

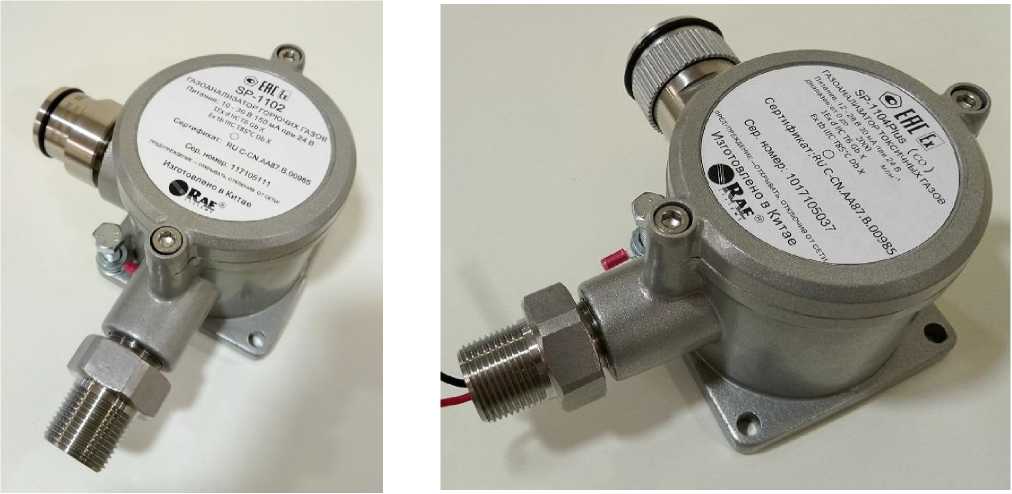

Рисунок 1 - Общий вид газоанализаторов SP-1102 (слева), SP-2102 Plus (справа)

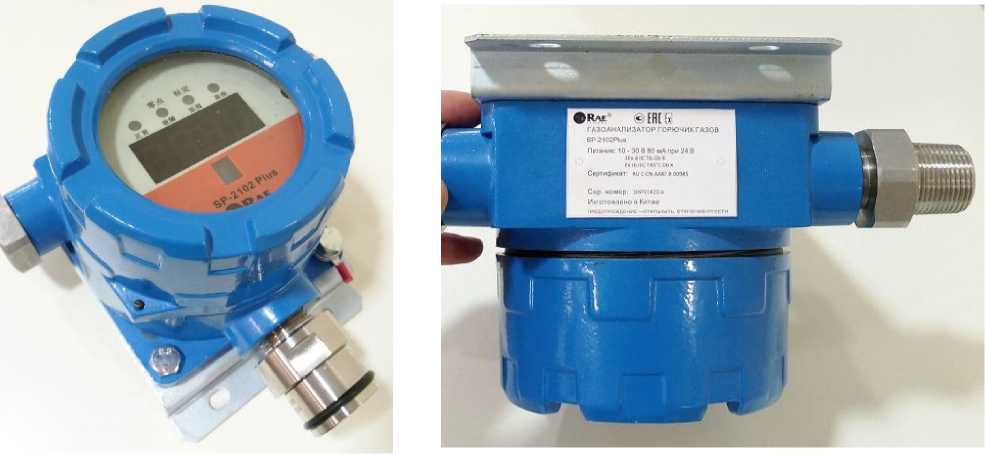

Рисунок 2 - Общий вид газоанализатора SP-2102 Plus

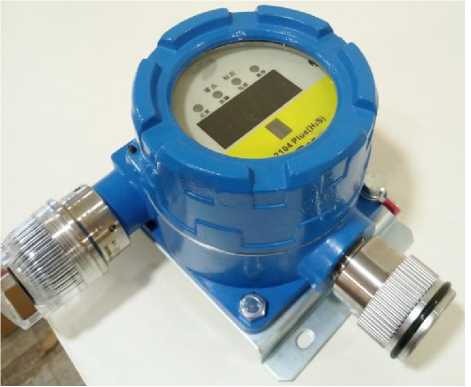

Рисунок 3 - Общий вид газоанализатора SP-2104 Plus

Место пломбировки

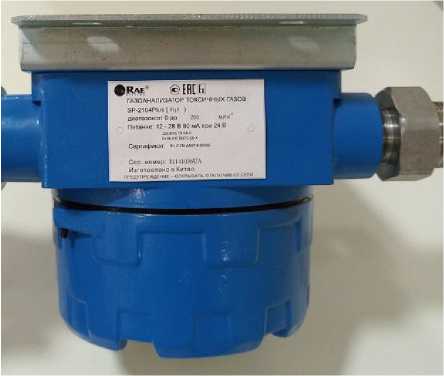

Рисунок 4 - Обозначение места пломбировки от несанкционированного доступа

Комплектность газоанализатора указана в таблице 8.

Таблица 8 - Комплектность газосигнализатора

Наименование	Обозначение	Количество
Стандартная комплектация
Газоанализатор стационарный серии SP, модели: SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus (модель на выбор)	-	1
Руководство по эксплуатации	-	1
Сертификат качества	-	1
Монтажный комплект (монтажная панель, коннектор, обжимная гайка, хомут для трубы, крышка для калибровки, защитный кожух)	-	1
Методика поверки	-	1
Дополнительная комплектация
Пульт управления для моделей SP-2102 Plus, SP-1104 Plus, SP-2104 Plus	-	1
Звуковая и световая сигнализация для моделей SP-2102 Plus, SP-2104 Plus	-	1
Стандартный газ для калибровки для моделей SP-2102 Plus, SP-1104 Plus, SP-2104 Plus	-	1
Предохранительный клапан (редуктор) для моделей SP-2102 Plus, SP-1104 Plus, SP-2104 Plus	-	1
Дискретный выход для модели SP-2104 Plus	-	1

Метрологические характеристики приведены в таблицах 2 - 5. Основные технические характеристики приведены в таблице 6. Рабочие условия эксплуатации приведены в таблице 7.

Таблица 2 - Метрологические характеристики

Определяемый

компонент

Диапазон показаний, % НКПР

Диапазон измерений, % НКПР

Пределы допускаемой основной абсолютной погрешности, % НКПР

Горючие газы по

метану (CH4)

от 0 до 100

от 0 до 50

±5

Примечание - значения % НКПР приведены в соответствии с ГОСТ 30852.19-2002

(МЭК 60079-20:1996) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

Таблица 3 - Метрологические характеристики

Определяемый компонент	Диапазон показаний, %	Диапазон измерений, %	Пределы допускаемой основной погрешности, %
			приведенной к диапазону измерений	относительной
Кислород (О₂)	от 0 до 30	от 0 до 18 включ.	±5	-
		св. 18 до 30	-	±5

Таблица 4 - Метрологические характеристики

Определяемый компонент	Диапазон показаний, млн^-1	Диапазон измерений, млн^-1	Пределы допускаемой основной погрешности, %
Определяемый компонент	Диапазон показаний, млн^-1	Диапазон измерений, млн^-1	приведенной к диапазону измерений	относительной
Сероводород (H₂S)	от 0 до 20	от 0 до 7 включ.	±15	-
	от 0 до 20	св. 7 до 20	-	±15
	от 0 до 100	от 0 до 100	±15	-
	от 0 до 200	от 0 до 200	±10	-
Оксид углерода(СО)	от 0 до 100	от 0 до 17 включ.	±15	-
	от 0 до 100	св. 17 до 100	-	±15
	от 0 до 500	от 0 до 500	±15	-
	от 0 до 1000	от 0 до 1000	±10	-
	от 0 до 2000	от 0 до 2000	±10	-
Аммиак(ЫНз)	от 0 до 100	от 0 до 28 включ.	±20	-
Аммиак(ЫНз)	от 0 до 100	св. 28 до 100	-	±20
Диоксид серы^О₂)	от 0 до 20	от 0 до 3 включ.	±15	-
Диоксид серы^О₂)	от 0 до 20	св. 3 до 20	-	±15

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой вариации показаний, в долях от предела допускаемой основной погрешности	±0,5

Продолжение таблицы 5 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, на каждые 10 ^oC, в долях от пределов допускаемой основной погрешности	±0,3
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности	±0,5
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (T0,9), с - для измерительного канала горючих компонентов термокаталитического типа (по метану)	10
- для измерительных канала кислорода и отравляющих компонентов электрохимического типа	30

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Модель	SP-1102	SP-1104 Plus	SP-2102 Plus	SP-2104 Plus
Габаритные размеры (длина^хширина^хвысота), мм, не более	157^х153^х90 (алюминиевый сплав)	149x155x92 (алюминиевый сплав) 185х210х60 (нержавеющая сталь)	169x145x105 (алюминиевый сплав)	176x145x105 (алюминиевый сплав)
Масса, кг, не более	2	1,34 (алюминиевый сплав) 2,5 (нержавеющая сталь)	2	2
Электропитание, В	от 10 до30	от 12 до 28	от 10 до 30	от 12 до 28
Мощность, В •А, не более	150 мА при 24 В	30 мА при 24 В	170 мА при 24 В	80 мА при 24 В
Степень защиты оболочки IP	65	65	66/67	66/67
Маркировка взрывозащиты	1Ex d IIC T6 Gb X, E_ox tb IIIC T85^oC Db X	1Ex d ia IIC T6 Gb X, Ex_o tb ia IIIC T85 ^oC Db X	1Ex d IIC T6 Gb X, E_ox tb IIIC T85^oC Db X	1Ex d ia IIC T6 Gb X, Ex_o tb ia IIIC T85 ^oC Db X
Время выхода в рабочий режим, с, не более	60	60	15	60
Наработка на отказ, ч	40000	20000	40000	20000
Срок службы газоанализатора, лет, не менее	10

Таблица 7 - Рабочие условия эксплуатации.

Наименование характеристики	Значение
Модель	SP-1102, SP-2102 Plus	SP-1104 Plus, SP-2104 Plus
Диапазон температуры окружающей и анализируемой сред, ^oC	от -40 до +70	от -40 до +55
Относительная влажность (без конденсации), %	от 10 до 93	от 0 до 95
Диапазон атмосферного давления, кПа	от 86 до 106	от 86 до 106

Техническая поддержка
