Номер по Госреестру СИ: 74896-19
74896-19 Преобразователи напряжения
(ИТ71)
Назначение средства измерений:
Преобразователи напряжения ИТ71 (далее по тексту - преобразователь) предназначены для измерения, анализа и воспроизведения сигналов напряжения, полученных от первичных преобразователей.

Внешний вид.
Преобразователи напряжения
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) состоит из ПО измерительных модулей и ПО верхнего уровня «СФЕРА». ПО измерительных модулей выполняет функции сбора, обработки, хранения и передачи данных. ПО «СФЕРА» обеспечивает доступ пользователя к данным
преобразователя с персонального компьютера, подключенного к блоку управления через интерфейс Ethernet. Метрологические характеристики преобразователя нормированы с учетом влияния на них ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
ИТ71.21.300 |
ИТ71.22.300 |
СФЕРА | |
Идентификационное наименование ПО |
MTSW21 |
MTSW22 |
MTSW00 |
Номер версии (идентификационный номер) ПО |
Не ниже |
Не ниже |
Не ниже |
1.0.11 |
1.0.26 |
0.1.0.30 | |
Цифровой идентификатор ПО |
71.21.300 |
71.22.300 |
71.00 |
Поверка
Поверкаосуществляется по документу А3009.0287.МП-2018 «Преобразователь напряжения ИТ71.
Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 21.11.2018 г.
Основные средства поверки:
- калибратор универсальный Н4-16 (регистрационный № 46627-11).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»)ИНН 5254016204
Адрес: 607188, Нижегородская обл., г. Саров, ул. Димитрова, д. 12 Телефон: (83130) 78626, 78551
Факс: (83130) 78708
Е-mail: it@unim.ru
Web-site: www.unim.ru,www.mtels.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Росийский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 22253
Факс: (83130) 22232
E-mail: shvn@olit.vniief.ru
Преобразователи представляют собой блок управления ИТ71.20.000 в комплекте с программным обеспечением «СФЕРА». Блок управления состоит из крейта, в котором размещены модуль питания ИТ71.27.000, модуль сервиса ИТ71.55.300, предназначенный для управления измерением, и измерительные модули: двухканальный модуль генератора ИТ71.21.300 и до 16 четырехканальных измерителей напряжения ИТ71.22.300. Блок управления может быть установлен в стойку 19 дюймов.
Принцип действия преобразователей при измерении электрических сигналов основан на преобразовании в каждом канале аналоговых сигналов, поступающих от первичных преобразователей, в последовательности временных отсчетов. Полученная информация передается в компьютер через Ethernet.
Принцип действия преобразователей при воспроизведении электрических сигналов основан на преобразовании последовательности временных отсчетов, рассчитанных в соответствии с заданием, в выходное напряжение.
Входы измерителей напряжения дифференциальные, гальванически изолированы между собой и от источника питания. Выходы модуля генератора изолированы от источников питания. Внешний вид преобразователя показан на рисунке 1.

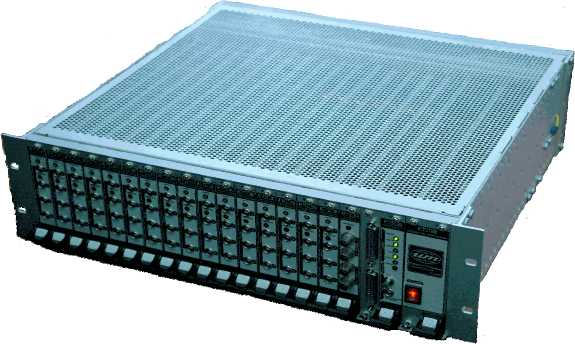

Рисунок 1 - Блок управления ИТ71.20.000
Пломбирование преобразователей напряжения ИТ71 не предусмотрено.
Таблица 4 - Комплектность преобразователей
Наименование |
Обозначение |
Количество |
Преобразователь напряжения в составе: |
ИТ71 |
1 шт. |
- блок управления |
ИТ71.20.000 |
1 шт. |
- программное обеспечение |
«СФЕРА» |
1 шт. |
Комплект ЗИП |
1 шт. | |
Комплект эксплуатационной документации |
1 экз. | |
Методика поверки |
А3009.0287.МП-2018 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значение), В |
от -10 до +10 от -1 до +1 от -0,1 до +0,1 от -0,01 до 0,01 |
Рабочий диапазон частот измерений напряжения, Гц |
от 0 до 8000 включительно |
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В:
|
±(0,001-|Un|+0,005) 1} ±(0,001-|Un|+0,0005) ±(0,002JUu|+0,0001) ±(0,002JUu|+0,00005) |
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока в диапазоне частот от 10 до 8000 Гц, В:
|
±(0,002-Uh+0,00006) 1} ±(0,002-Uh+0,000006) ±(0,002-Uh+0,000003) ±(0,002-Uh+0,000003) |
Рабочий диапазон воспроизведения напряжения постоянного и переменного тока (амплитудные значение), В |
от -10 до +10 |
Пределы основной абсолютной погрешности воспроизведения напряжения постоянного и переменного тока, В |
±(0,01-Up+0,0001) 2) |
Диапазон частот воспроизведения напряжения, Гц |
от 0 до 8000 включительно |
Пределы дополнительной погрешности измерения и воспроизведения напряжения в диапазоне рабочих температур |
не превышают удвоенной основной погрешности |
Нормальные условия измерений:
|
от +18 до +28 до 80 |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питающей сети частотой 50 Гц, В |
230±23 |
Потребляемая мощность, В •А, не более |
275 |
Габаритные размеры крейта (длинахвысотахглубина), мм, не более |
485х135х485 |
Масса, кг, не более |
16 |
Условия эксплуатации:
|
от +5 до +40 до 80 |
