Номер по Госреестру СИ: 74921-19
74921-19 Преобразователи давления измерительные
(Viatran)
Назначение средства измерений:
Преобразователи давления измерительные Viatran (далее по
тексту - преобразователи) предназначены для измерений и преобразований избыточного, абсолютного и разности давлений жидкостей и газов, а также разрежения газов в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Внешний вид.
Преобразователи давления измерительные

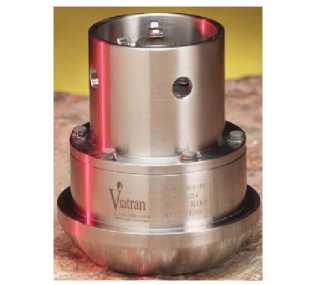

Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные

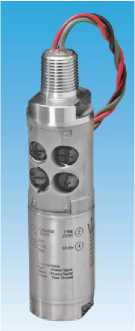

Рисунок № 4
Внешний вид.
Преобразователи давления измерительные

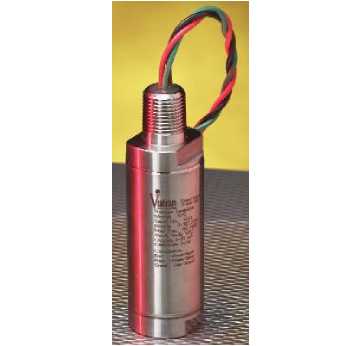

Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Внешний вид.
Преобразователи давления измерительные

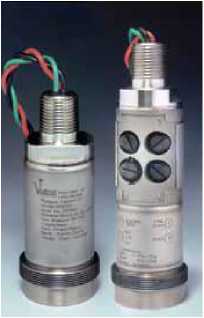

Рисунок № 7
Внешний вид.
Преобразователи давления измерительные

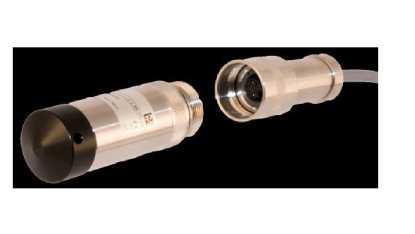

Рисунок № 8
Внешний вид.
Преобразователи давления измерительные
Рисунок № 9
Внешний вид.
Преобразователи давления измерительные

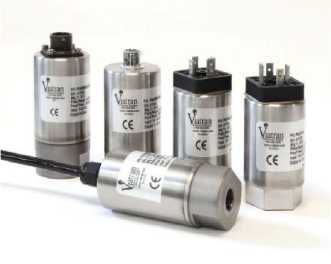

Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя методом наклейки или иным методом, на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Viatran
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1-106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 •IO4 Па
Техническая документация компании Viatran, США
Поверка
Поверкаосуществляется по документу МП 231-0061-2019 «ГСИ. Преобразователи давления измерительные Viatran. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01 февраля 2019 г.
Основные средства поверки:
Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16). Барометры образцовые переносные БОП-1М (регистрационный номер 26469-17). Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер 22307-09).
Калибраторы давления портативные Метран 502-ПКД-10П (регистрационный номер 26014-08).
Задатчики давления Воздух-1600, Воздух-4000 (регистрационный номер 12143-04).
Калибраторы давления пневматические Метран-504 Воздух (регистрационный номер 31057-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Заявитель
Акционерное общество «Теккноу» (АО «Теккноу»)Юридический адрес: 199155, г. Санкт-Петербург, ул. Уральская, дом 17, корп.3, литер Е, пом. 24Н, офис 4
Почтовый адрес: 196066, г. Санкт-Петербург, а/я 32
Адрес: 196066, г. Санкт-Петербург, Московский пр., 212, БЦ «Московский», офис 0012
Телефон: +7 (812) 324-56-27, (812) 324-56-28, +7 (812) 380-06-94
Факс: +7 (812) 324-56-29
Web-сайт: tek-know.ru
E-mail: info@tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Измеряемое давление воздействует на мембрану чувствительного элемента, на которую нанесен пьезоэлектрический элемент. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивного элемента, которое в электронном модуле усиливается и преобразуется в унифицированный аналоговый выходной сигнал.
Преобразователи выпускаются в 35 модификациях, отличающихся верхними и нижними пределами измерений, погрешностью измерений, максимально допускаемым давлением, массой, габаритами и исполнением - общепромышленным или взрывозащищенным.
Преобразователи модификаций 509, 709, 510, 511, 520, 521, 522, 970, 570, 770, 870, 571, 548, 748, LP748, 848, 555, 550, 551, 948 с обозначением на корпусе преобразователя «Ех» изготавливаются во взрывозащищенном исполнении «искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.
Пломбировка корпуса преобразователя не предусмотрена. Общий вид преобразователей приведен на рисунках 1 - 13.
Рисунок 1 - Общий вид преобразователей давления измерительных Viatran модификаций 509; 709; 510
Рисунок 2 - Общий вид преобразователей давления измерительных Viatran модификации 511
Рисунок 3 - Общий вид преобразователей давления измерительных Viatran модификаций 520; 521; 522
Рисунок 4 - Общий вид преобразователей давления измерительных Viatran модификаций 548; 748; 848; LP748
Рисунок 6 - Общий вид преобразователей давления измерительных Viatran модификаций 570; 770; 870; 948; 970
Рисунок 5 - Общий вид преобразователей давления измерительных Viatran модификации 571
Рисунок 8 - Общий вид преобразователей давления измерительных Viatran модификаций 550; 551; 555
Рисунок 7 - Общий вид преобразователей давления измерительных Viatran модификаций 374; 574
Рисунок 9 - Общий вид преобразователей давления измерительных Viatran модификаций 590; 591; 592; 593; 595; 596
Рисунок 11 - Общий вид преобразователей давления измерительных Viatran модификаций 247; 347
Рисунок 10 - Общий вид преобразователей давления измерительных Viatran модификаций 245; 345
Рисунок 12 - Общий вид преобразователей давления измерительных Viatran модификации 386
Рисунок 13 - Общий вид преобразователей давления измерительных Viatran модификаций 422; 423
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики преобразователей модификаций 509; 709; 510; 520
Наименование характеристики |
Значение | ||
509 |
709 |
510; 520 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 34 до 137 | ||
Нижние пределы измерений (НПИ) давления, МПа |
0 |
Пределы допускаемой приведенной |
±0,35 |
основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 2 - Основные технические характеристики преобразователей модификаций 509; 709; 510;520
Наименование характеристики |
Значение | ||
509 |
709 |
510;520 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ (но не более 150 МПа) | ||
Выходной сигнал В мА |
от 4 до 20 |
от 0 до 5 |
от 4 до 20 |
Напряжение питания постоянного тока, В |
от 9 до 30 от 10,5 до 28(1) |
от 9 до 30 |
от 9 до 32 от 10,5 до 28(1) |
Потребляемая мощность, В • А, не более |
0,2 | ||
Г абаритные размеры, мм, не более
|
100 94 | ||
Масса, кг, не более |
3,5 | ||
Условия эксплуатации:
|
от -40 до +120 от -40 до +120 от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga) от -20 до +40 (для 0ExiaIICT5Ga) 95 от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
120000 | ||
Средний срок службы, лет |
10 | ||
Маркировка взрывозащиты(2) |
0ExiaIICT4Ga, 0ExiaIICT5Ga | ||
|
Наименование характеристики |
Значение | ||
511 |
521 |
522 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 34 до 137 |
от 34 до 172 |
от 34 до 103 |
Нижние пределы измерений (НПИ) давления, МПа |
0 | ||
Пределы допускаемой приведенной |
±0,25 | ||
основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,5 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 | ||
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 4 - Основные технические характеристики преобразователей модификаций 511, 521, 522
Наименование характеристики |
Значение | ||
511 |
521 |
522 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ (но не более 150 МПа) |
1,2-ВПИ (но не более 200 МПа) |
1,2-ВПИ |
Выходной сигнал мА |
от 4 до 20 | ||
Напряжение питания постоянного тока, В |
от 9 до 28 от 10,5 до 28(1) |
от 9 до 28 | |
Потребляемая мощность, В • А, не более |
0,2 | ||
Г абаритные размеры, мм, не более
|
100 94 |
115 77 | |
Масса, кг, не более |
3 |
3 | |
Условия эксплуатации:
|
от -40 до +85 от -40 до +40 (только для 0ExiaIICT5Ga) 95 от 84 до 106,7 |
от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga) от -20 до +40 (для 0ExiaIICT5Ga) от -20 до +85 (для 2ExnAIICT4GcX) 95 от 84 до 106,7 | |
Средняя наработка на отказ, ч |
120000 | ||
Средний срок службы, лет |
10 | ||
Маркировка взрывозащиты(2) |
0ExiaIICT4Ga, 0ExiaIICT5Ga, 2ExnAIICT4GcX |
0ExiaIICT4Ga, 0ExiaIICT5Ga | |
|
Наименование характеристики |
Значение |
548 748 LP748 848 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,02 до 35 |
Верхние пределы измерений (ВПИ) абсолютного давления, МПа |
от 0,1 до 3,5 |
Нижние пределы измерений (НПИ), МПа |
-0,1; 0 |
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,25 ±0,35 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 6 - Основные технические характеристики преобразователей модификаций 548; 748; LP748; 848
Наименование характеристики |
Значение | |||
548 |
748 |
LP748 |
848 | |
Предельное допускаемое давление, МПа |
1,20 |
ВПИ | ||
Выходной сигнал | ||||
мВ/В |
- |
- |
- |
10(1) |
В |
- |
от 0 до 5 |
от 1 до 5 |
- |
мА |
от 4 до 20 |
- |
- |
- |
Напряжение питания постоянного тока, В |
от 9 до 30 |
от 9 до 30 |
от 7 до 30 |
15 |
Потребляемая мощность, В • А, не более |
0,2 | |||
Г абаритные размеры, мм, не более | ||||
- высота |
120 | |||
- диаметр |
40 | |||
Масса, кг, не более |
1 | |||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от -40 до +85 | |||
от -20 до +80 (для 0ExiaIICT4Ga, 2ExdIICT6GbX) | ||||
от -20 до +40 (для 0ExiaIICT5Ga, 1ExdIICT6GbX) | ||||
- относительная влажность, %, не более |
95 | |||
- атмосферное давление, кПа |
от 84 до 106,7 | |||
Средняя наработка на отказ, ч |
120000 | |||
Средний срок службы, лет |
10 | |||
(2) |
0ExiaIICT4Ga, 0ExiaIICT5Ga; 1ExdIICT6GbX; | |||
Маркировка взрывозащиты |
2ExdIICT6GbX | |||
(1) При давлении до 0,069 МПа выходной сигнал 5 мВ/В | ||||
( Опция. Модификация с взрывозащитой дополняется обозначением «Ех». |
Наименование характеристики |
Значение | ||
570 |
770 |
870 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,6 до 250(2) | ||
Верхние пределы измерений (ВПИ) абсолютного давления, МПа |
от 0,6 до 250(2) | ||
Нижние пределы измерений (НПИ), МПа |
0 | ||
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,2 ±0,25 ±0,5 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 | ||
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | ||
|
Таблица 8 - Основные технические характеристики преобразователей модификаций 570; 770; 870
Наименование характеристики |
Значение | ||
570 |
770 |
870 | |
Предельное допускаемое давление, МПа |
1,2-ВЕ |
И (но не более 250 МПа) | |
Выходной сигнал | |||
мВ/В |
- |
2 | |
В |
- |
от 0 до 5 |
- |
В |
- |
от 0 до 10 |
- |
мА |
от 4 до 20 |
- |
- |
Напряжение питания постоянного тока, В |
от 12 до 36 |
10 | |
Потребляемая мощность, В • А, не более |
0,2 | ||
Г абаритные размеры, мм, не более | |||
- высота |
150 | ||
- диаметр |
40 | ||
Масса, кг, не более |
1 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от -40 до +100 | ||
от -20 до +80 (для 0ExiaIICT4Ga; 2ExnAIICT4GcX) | |||
от -20 до +40 (для 0ExiaIICT5Ga; 1ExdIICT6GbX) | |||
- относительная влажность, %, не более |
95 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
120000 | ||
Средний срок службы, лет |
10 | ||
(1) |
0ExiaIICT4GaX; 0ExiaIICT5GaX; 1ExdIICT6GbX; | ||
Маркировка взрывозащиты |
2ExnAIICT4GcX | ||
(1) Опция. Модификация с взрывозащитой дополняется обозначением «Ех». |
Наименование характеристики |
Значение | |
970 |
948 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,6 до 250(2) |
от 0,02 до 34 |
Верхние пределы измерений (ВПИ) абсолютного давления, МПа |
от 0,6 до 250(2) |
от 0,02 до 34 |
Нижние пределы измерений (НПИ), МПа |
0 | |
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,1 ±0,2 ±0,25 ±0,35 ±0,5 | |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 | |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | |
|
Таблица 10 - Основные технические характеристики преобразователей модификаций 970; 948
Наименование характеристики |
Значение | |
970 |
948 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ (но не более 250 МПа) | |
Выходной сигнал мА |
от 4 до 20(1) | |
Напряжение питания постоянного тока, В |
от 11,5 до 30 | |
Потребляемая мощность, В • А, не более |
0,2 | |
Г абаритные размеры, мм, не более
|
180 40 |
200 40 |
Масса, кг, не более |
1 | |
Условия эксплуатации:
|
от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga); от -20 до +40 (для 0ExiaIICT5Ga 1ExdIICT6Gb) 95 от 84 до 106,7 |
от -40 до +85 от -20 до +40 (для 1ExdПCT6GbХ) 95 от 84 до 106,7 |
Средняя наработка на отказ, ч |
120000 | |
Средний срок службы, лет |
10 | |
Маркировка взрывозащиты(2) |
0ExiaIICT4Ga; 0ExiaIICT5Ga; 1ExdIICT6Gb |
1ExdПCT6GbХ |
|
Наименование характеристики |
Значение |
574 374 | |
Верхние пределы измерений (ВПИ) разности давлений, МПа |
от 0,001 до 0,7 |
Нижние пределы измерений (НПИ), МПа |
0 |
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,3 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 12 - Основные технические характеристики преобразователей модификаций 574; 374
Наименование характеристики |
Значение | |
574 |
374 | |
Предельное допускаемое статическое |
6,9 |
20 |
давление, МПа | ||
Выходной сигнал | ||
мА |
от 4 до 20 | |
Напряжение питания постоянного тока, В |
от 8,5 до 40 |
от 10 до 42 |
Потребляемая мощность, В • А, не более |
0,2 | |
Г абаритные размеры, мм, не более | ||
- высота |
245 |
160 |
- длина |
80 |
80 |
- ширина |
77 |
80 |
Масса, кг, не более |
3,5 | |
Условия эксплуатации: |
от -23 до +87 |
от -17 до +93 |
- температура окружающей среды, °С | ||
- относительная влажность, %, не более |
95 |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
Средняя наработка на отказ, ч |
120000 | |
Средний срок службы, лет |
10 | |
Маркировка взрывозащиты |
Наименование характеристики |
Значение | ||
550; 551 |
555 |
571 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,35 до 6,9 |
от 0,35 до 3,5 |
от 0,3 до 250(2) |
Верхние пределы измерений (ВПИ) абсолютного давления, МПа |
от 0,35 до 6,9 |
- |
- |
Нижние пределы измерений (НПИ), МПа |
-0,1; 0 | ||
Пределы допускаемой приведенной |
±0,1 | ||
основной погрешности, % от диапазона |
±0,5 |
±0,25 | |
измерений (ДИ) (1) |
±0,5 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 | ||
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 |
-
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
-
(2) По заказу преобразователь может быть выполнен с верхним пределом показаний до 690 МПа, в диапазоне свыше 250 МПа погрешность не нормируется.
Таблица 14 - Основные технические характеристики преобразователей модификаций 550; 551; 555; 571
Наименование характеристики |
Значение | ||
550; 551 |
555 571 | ||
Предельное допускаемое давление, МПа |
1,2-ВП |
И (но не более 250 МПа) | |
Выходной сигнал мА |
от 4 до 20 | ||
Напряжение питания постоянного тока, В |
от 12 до 40 |
от 12 до 30 |
от 12 до 30 |
Потребляемая мощность, В • А, не более |
0,2 | ||
Г абаритные размеры, мм, не более
|
160 45 |
320 65 |
190 40 |
Масса, кг, не более |
1 |
2 |
1 |
Условия эксплуатации:
|
от -40 до +85 ст -20 до +80 (для 0ExiaIICT4Ga); от -20 до +40 (для 0ExiaIICT5Ga) 95 от 84 до 106,7 |
от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga); от -20 до +40 (для 0ExiaIICT5Ga) 95 от 84 до 106,7 |
от -40 до +85 от -20 до +80 (для 0ExiaIICT4Ga; 2ExnAIICT4Gc); от -20 до +40 (для 0ExiaIICT5Ga; 1ExdIICT6Gb) 95 от 84 до 106,7 |
Средняя наработка на отказ, ч |
120000 | ||
Средний срок службы, лет |
10 | ||
Маркировка взрывозащиты(1) |
0ExiaIICT4Ga; 0ExiaIICT5Ga |
0ExiaIICT4Ga; 0ExiaIICT5Ga; 0ExiaIICT5Ga; 1ExdIICT6Gb | |
(1) Опция. Модификация с взрывозащитой дополняется обозначением «Ех». |
Наименование характеристики |
Значение | |
590; 591 |
592 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,01 до 2,5 | |
Нижние пределы измерений (НПИ), МПа |
0 | |
Пределы допускаемой приведенной |
±0,1 | |
основной погрешности, % от диапазона |
±0,35 | |
измерений (ДИ) (1) |
±0,5 | |
Пределы дополнительной погрешности, | ||
вызванной изменением температуры |
±0,2 | |
окружающей среды на каждые 10 °С, % от ВПИ | ||
Нормальные условия измерений: | ||
- температура окружающей среды, °С |
от +15 до +25 | |
- относительная влажность, % |
от 30 до 80 | |
- атмосферное давление, кПа |
от 84 до 106,7 | |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 16 - Основные технические характеристики преобразователей модификаций 590; 591; 592
Наименование характеристики |
Значение | |
590;591 |
592 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ | |
Выходной сигнал мА |
от 4 до 20 | |
Напряжение питания постоянного тока, В |
от 8 до 32 | |
Потребляемая мощность, В • А, не более |
0,2 | |
Г абаритные размеры, мм, не более
|
190 36 |
210 36 |
Масса, кг, не более |
1 | |
Условия эксплуатации:
|
от -20 до +70 95 от 84 до 106,7 |
от 0 до +50 95 от 84 до 106,7 |
Средняя наработка на отказ, ч |
120000 | |
Средний срок службы, лет |
10 | |
Маркировка взрывозащиты |
- |
Наименование характеристики |
Значение | ||
593 |
595 |
596 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,004 до 1,0 |
от 0,007 до 1,0 | |
Нижние пределы измерений (НПИ), МПа |
0 | ||
Пределы допускаемой приведенной |
±0,25 |
±0,1 ±0,5 | |
основной погрешности, % от диапазона |
±0,35 | ||
измерений (ДИ) (1) |
±0,5 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 | ||
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 18 - Основные технические характеристики преобразователей модификаций 593; 595; 596
Наименование характеристики |
Значение | ||
593 |
595 |
596 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ | ||
Выходной сигнал | |||
мА |
от 4 до 20 | ||
Напряжение питания постоянного тока, В |
от 9 до 32 |
от 10 до 32 |
от 12 до 36 |
Потребляемая мощность, В • А, не более |
0,2 | ||
Г абаритные размеры, мм, не более | |||
- высота |
180 |
230 | |
- диаметр |
40 |
40 | |
Масса, кг, не более |
1 | ||
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +125 |
от -10 до +50 |
от -25 до +85 |
- относительная влажность, %, не более |
95 |
95 |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
Средняя наработка на отказ, ч |
120000 | ||
Средний срок службы, лет |
10 | ||
Маркировка взрывозащиты |
- |
Наименование характеристики |
Значение | |
245 |
345 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 50 до 250(2) | |
Верхние пределы измерений (ВПИ) абсолютного давления, МПа |
от 50 до 250(2) | |
Нижние пределы измерений (НПИ), МПа |
0 | |
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,1 ±0,2 ±0,5 | |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 | |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | |
|
Таблица 20 - Основные технические характеристики преобразователей модификаций 245; 345
Наименование характеристики |
Значение | |
245 |
345 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ (но не более 250 МПа) | |
Выходной сигнал | ||
В |
от 0 до 5(1) |
- |
мА |
- |
от 4 до 20 |
Напряжение питания постоянного тока, В |
от 9,5 до 40 | |
Потребляемая мощность, В • А, не более |
0,2 | |
Г абаритные размеры, мм, не более | ||
- высота |
130 | |
- диаметр |
40 | |
Масса, кг, не более |
1 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от -40 до +85 | |
- относительная влажность, %, не более |
95 | |
- атмосферное давление, кПа |
от 84 до 106,7 | |
Средняя наработка на отказ, ч |
120000 | |
Средний срок службы, лет |
10 | |
Маркировка взрывозащиты | ||
(1) Опционально выходной сигнал может быть от 0 до 10 В. |
Наименование характеристики |
Значение | ||
247 |
347 |
386 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,02 до 138 |
от 0,6 до 69 | |
Верхние пределы измерений (ВПИ) абсолютного давления, МПа |
от 0,02 до 1,3 |
- | |
Нижние пределы измерений (НПИ), МПа |
-0,1; 0 | ||
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,35; ±0,8 |
±0,5 | |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 | ||
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | ||
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 22 - Основные технические характеристики преобразователей модификаций 247; 347; 386
Наименование характеристики |
Значение | ||
247 |
347 |
386 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ | ||
Выходной сигнал В мА |
от 0 до 5 |
от 4 до 20 |
от 4 до 20 |
Напряжение питания постоянного тока, В |
от 9 до 30 |
от 9 до 30 |
от 8 до 28 |
Потребляемая мощность, В • А, не более |
0,2 | ||
Г абаритные размеры, мм, не более
|
85 40 |
120 30 | |
Масса, кг, не более |
1 |
1 | |
Условия эксплуатации:
|
от -29 до +85 95 от 84 до 106,7 |
от -40 до +85 95 от 84 до 106,7 | |
Средняя наработка на отказ, ч |
120000 | ||
Средний срок службы, лет |
10 | ||
Маркировка взрывозащиты |
- |
Наименование характеристики |
Значение |
422 423 | |
Верхние пределы измерений (ВПИ) избыточного давления, МПа |
от 0,02 до 35 |
Верхние пределы измерений (ВПИ) абсолютного давления, МПа |
от 0,02 до 1,4 |
Нижние пределы измерений (НПИ), МПа |
-0,1; 0 |
Пределы допускаемой приведенной основной погрешности, % от диапазона измерений (ДИ) (1) |
±0,1 ±0,2 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ВПИ |
±0,2 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. |
Таблица 24 - Основные технические характеристики преобразователей модификаций 422; 423
Наименование характеристики |
Значение | |
422 |
423 | |
Предельное допускаемое давление, МПа |
1,2-ВПИ | |
Выходной сигнал В |
от 0 до 5(1) | |
мА |
- |
от 4 до 20 |
Напряжение питания постоянного тока, В |
от 9 до 30 |
от 8 до 28 |
Потребляемая мощность, В • А, не более |
0,2 | |
Г абаритные размеры, мм, не более - высота |
125 | |
- диаметр |
40 | |
Масса, кг, не более |
0,3 | |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 | |
- относительная влажность, %, не более |
95 | |
- атмосферное давление, кПа |
от 84 до 106,7 | |
Средняя наработка на отказ, ч |
120000 | |
Средний срок службы, лет |
10 | |
Маркировка взрывозащиты |
- |
