Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругих элементов входящего в состав ГПУ весоизмерительного тензорезисторного датчика или датчиков в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки или этикеток. Измеренные значения выводятся на дисплей. При оснащении АВУ интерфейсами связи измеренные значения передаются на внешние электронные устройства.

АВУ представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 для автоматического динамического и (или) статического взвешивания. АВУ серий Venus и LM 70 предназначены только для статического взвешивания, АВУ серий Selecta и CW 260 - только для динамического взвешивания, АВУ серий Mercury Plus, LM 140, GALAXI-LT и LM 200 - для динамического и статического взвешивания.

Каждая из серий АВУ выпускается в модификациях, отличающихся максимальной нагрузкой, конструктивным исполнением ленточных конвейеров, определяемым характером объекта измерений и местом установки, для которых предназначено АВУ, а также оснащением

АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:

• - грузоприемное устройство, далее — ГПУ, включающее в себя один или четыре весоизмерительных датчика;

• - одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;

• - два или более ленточных и/или роликовых грузовых конвейера;

• - устройство обработки аналоговых данных;

• - терминал с цифровым сенсорным дисплеем или дисплеем с клавишами управления.

В зависимости от назначения АВУ комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, сканерами для чтения штрих-кодов и т.д.

АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):

• -   весы статического взвешивания (3.3.4.5) для серий Venus; LM 70; Mercury Plus;

LM 140; GALAXI-LT и LM 200;

• - весы динамического взвешивания (3.3.4.6) для серий Mercury Plus; LM 140; GALAXI-LT; LM 200; Selecta и CW 260;

• - многоинтервальные АВУ (3.3.3.4) для серий Venus; LM 70; Mercury Plus; LM 140; GALAXI-LT и LM 200;

• - отсчетное устройство с расширением (3.2.9.2, 5.4.2);

• - устройство обнаружения случайной поломки или разрегулирования (5.2.2);

• - динамическая регулировка (5.2.3);

• - автоматическое устройство установки нуля (3.2.10.11);

• - устройство первоначальной установки нуля (3.2.10.12);

• - устройство слежения за нулем (3.2.10.13);

• - полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);

• - устройство предварительного задания (выборки) массы тары (3.2.10.17);

• - запоминающие устройства для хранения параметров юстировки и настройки;

• - интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, юстировки АВУ.

АВУ имеют показывающее устройство с расширением. Обозначения АВУ при заказе имеют вид: Х «Y»,

где Х - обозначение серии: Venus, Mercury Plus, Selecta, GALAXI-LT, LM 70, LM 140, LM 200 CW 260;

Y - значение максимальной нагрузки (Max или Maxi-Max₂), кг: 1,2; 3; 3-6; 6; 12; 12-15; 15; 30; 40.

Пример обозначения АВУ: LM 70 «3» - Автоматическое весоизмерительное устройство серии LM 70 с максимальной нагрузкой 3 кг.

На корпусе ГПУ АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - наименование и обозначение АВУ;

• - обозначение класса точности по ГОСТ Р 54796-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного деления (e) и действительной цены деления (d);

• - диапазон рабочих температур ;

• - знак утверждения типа средств измерения;

• - значение идентификатора ПО;

• - напряжение и частота питания;

• - год изготовления.

Общий вид АВУ различных серий представлен на рисунках 1 - 4.

Рисунок 1 - Общий вид АВУ серий Venus и LM 70

Рисунок 2 - Общий вид АВУ серий Mercury Plus и LM 140

Рисунок 3 - Общий вид АВУ серий GALAXI-LT и LM 200

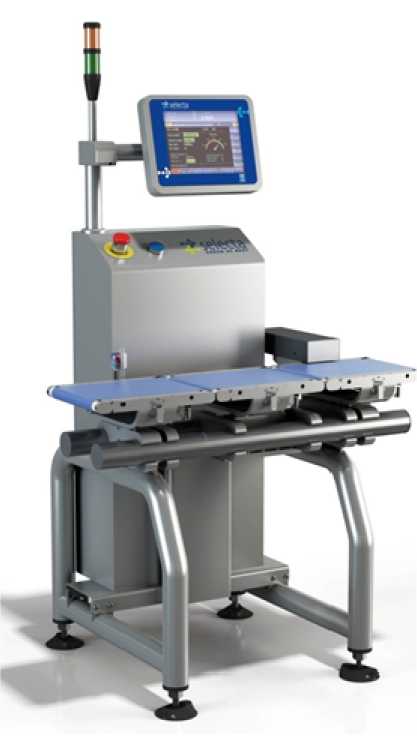

а) серия Selecta

б) серия CW 260

Рисунок 4 - Общий вид АВУ серий Selecta и CW 260

Схемы пломбировки от несанкционированного доступа представлены на рисунках 5 - 6.

Винт крепления крышки, закрывающий доступ к переключателю режима регулировки

Винт крепления кожуха

* * ^<J

Рисунок 5 - Схема пломбировки печатной платы электронного устройства обработки измерительной информации и управления

Пломбировочная наклейка

Рисунок 6 - Схема пломбировки печатной платы электронного устройства обработки измерительной информации и управления

Таблица 7 -

Классы точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания многоинтервальных АВУ), действительная цена деления d (di поддиапазонов взвешивания многоинтервальных АВУ), число поверочных делений n (ni поддиапазонов взвешивания многоинтервальных АВУ), максимальная скорость грузовой транспортной системы, диапазон взвешивания тары для различных серий АВУ указаны в таблицах 2 - 6.

Таблица 2 - Метрологические характеристики устройств серий Venus и LM 70

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики АВУ серий Mercury Plus и LM 140

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики АВУ серий GALAXI-LT и LM 200

Таблица 5 - Метрологические характеристики АВУ серий Selecta и CW 260

Продолжение таблицы 5
