Номер по Госреестру СИ: 74355-19
74355-19 Резервуары стальные вертикальные цилиндрические
(РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Программное обеспечение
отсутствует.Лист № 5 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-700 №№ 1, 2, РВС-1000 № 3 расположены: Российская Федерация, РБ, Иглинский р-н, д. Алаторка, НСП-3 Алаторка.
Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 1, 2, 3, 4 расположены: Российская Федерация, РБ, Уфимский р-н, п. Дмитриевка, НСП-1 Сергеевка.
Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 5, 6, 7, РВС-3000 № 8, РВС-4000 № 2 расположены: Российская Федерация, РБ, Давлекановский р-н, д. Казангулово, НСП Казангулово.
Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 9, 13, 14, 18, 19, 25, 27, 28, 29, 30 расположены: Российская Федерация, РБ, Туймазинский р-н, д. Самсыково, УПН Самсык.
Резервуары стальные вертикальные цилиндрические РВС-4000 № 11, РВС-5000 №№ 1, 2, 3, 4 расположены: Российская Федерация, РБ, Туймазинский р-н, д. Япрыково, НСП Япрык.
Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 5, 6, 7, 8, 9, 10, 11, 12 расположены: Российская Федерация, РБ, Краснокамский р-н, д. Шушнур, НСП Шушнур.
Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 13, 14, 15, 16, 17, 18, 19 расположены: Российская Федерация, РБ, Краснокамский р-н, д. Редькино, НСП Кереметово.
Резервуары стальные вертикальные цилиндрические РВС-5000 №№ 22, 23 расположены: Российская Федерация, РБ, Илишевский р-н, д. В.Манчарово, НСП Манчарово.

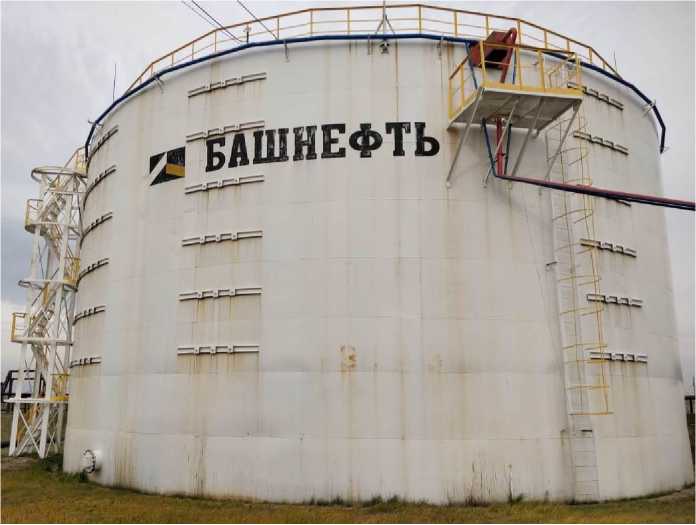

Общий вид резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 представлен на рисунке 1-6.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-4000, РВС-5000 не предусмотрено.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-700
Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического РВС-2000
Рисунок 5 - Общий вид резервуара стального вертикального цилиндрического РВС-4000
Программное обеспечение отсутствует.
Лист № 5 Всего листов 6
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
РВС-700 |
РВС-1000 |
РВС-2000 | |
Номинальная вместимость, м3 |
700 |
1000 |
2000 |
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,2 |
Продолжение таблицы 1
Наименование характеристики |
Значение | ||
РВС-3000 |
РВС-4000 |
РВС-5000 | |
Номинальная вместимость, м3 |
3000 |
4000 |
5000 |
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,2 |
±0,15 |
±0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: о
|
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет |
30 |
