Номер по Госреестру СИ: 74381-19
74381-19 Резервуары стальные сварные горизонтальные
(РГС-20, РГСД-25)
Назначение средства измерений:
Резервуары стальные сварные горизонтальные РГС-20, РГСД-25 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные сварные горизонтальные
Рисунок № 1
Внешний вид.
Резервуары стальные сварные горизонтальные
Рисунок № 2
Внешний вид.
Резервуары стальные сварные горизонтальные
Рисунок № 3
Внешний вид.
Резервуары стальные сварные горизонтальные
Рисунок № 4
Внешний вид.
Резервуары стальные сварные горизонтальные
Рисунок № 5
Внешний вид.
Резервуары стальные сварные горизонтальные
Рисунок № 6
Внешний вид.
Резервуары стальные сварные горизонтальные
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным сварным горизонтальным РГС-20, РГСД-25
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
-
- уровнемер «Струна-М» от 0 до 4000 мм (рег. № 15669-02);
-
- рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
-
- секундомер механический СОСпр; (0-60) мин, ЦД 0,2 с (рег. № 11519-11);
-
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С (рег. № 303-91);
-
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Изготовитель
Закрытое акционерное общество «Востокметаллургремонт»
(ЗАО «Востокметаллургремонт»)
ИНН 2724003850
Адрес: 680032, г. Хабаровск, ул. Автономная, 17
Заявитель
Общество с ограниченной ответственностью «Транснефть - Дальний Восток» (ООО «Транснефть-Дальний Восток»)
ИНН 2724132118
Адрес: 680020, Хабаровский край, г. Хабаровск, ул. Запарина, д. 1
Телефон: +7 (421) 240-11-01
E-mail: info@dmn.transneft.ru
Web-сайт: www.dalmn.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог») Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РГС-20 представляют собой стальные одностенные сварные горизонтальные конструкции цилиндрической формы с коническими днищами. Резервуары РГСД-25 представляют собой стальные двустенные, двусекционные сварные горизонтальные конструкции цилиндрической формы с коническими днищами. Межстеночное пространство заполняется нейтральной незамерзающей, негорючей жидкостью для контроля герметичности резервуара и повышения пожарной и взрывобезопасности. Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов для заполнения и опорожнения, средств измерений уровня топлива, оборудованы автоматической системой контроля герметичности. Основные конструкции резервуаров выполнены из стали Ст3Сп5. Тип размещения - подземный.
Резервуары стальные сварные горизонтальные РГС-20, РГСД-25 расположены на территории Общества с ограниченной ответственностью «Транснефть - Дальний Восток» (ООО «Транснефть - Дальний Восток») по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
Тип |
Номера резервуаров |
Месторасположение резервуаров |
РГСД-25 |
604 |
БПО «Белогорск», 676856, Россия, Амурская область, г. Белогорск, ул. Кирова, д. 338 |
605 | ||
РГС-20 |
636 | |
635 |
БПО «Дальнереченск», 692132, Россия, Приморский край, г. Дальнереченск, ул. Окружная, д. 14 | |
РГСД-25 |
610 | |
611 |
Общий вид видимой части конструкции и эскизы резервуаров стальных сварных горизонтальных РГС-20, РГСД-25, представлены на рисунках 1-6.

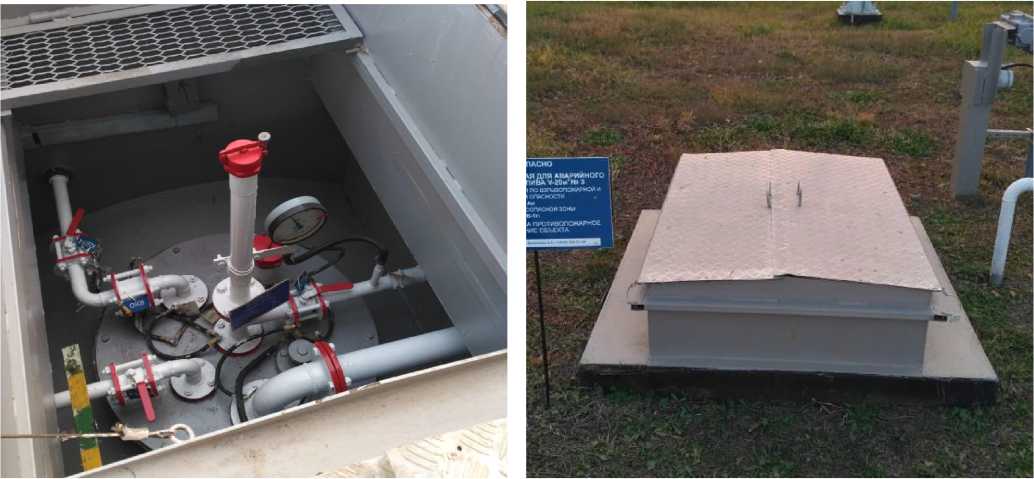

Рисунок 1 - Общий вид видимой части конструкции резервуаров РГСД-25 №№ 604, 605

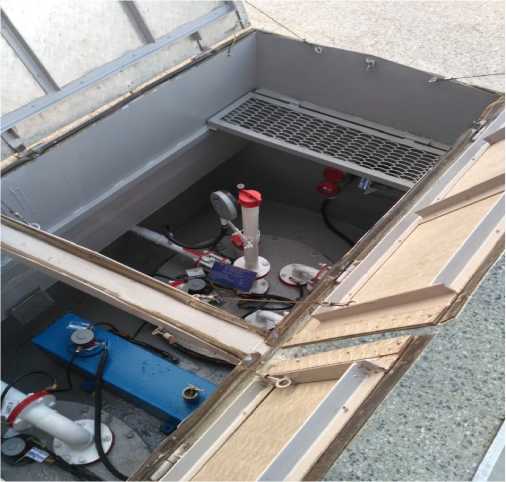

Рисунок 3 - Общий вид видимой части конструкции резервуаров РГСД-25 №№ 610, 611
Рисунок 5 - Общий вид видимой части конструкции резервуара РГС-20 № 635
Рисунок 6 - Общий вид видимой части конструкции резервуара РГС-20 № 636
Рисунок 7 - Эскиз резервуаров РГС-20 №№ 635, 636
777777//77/
/77'77
77777/
/
Рисунок 8 - Эскиз резервуаров РГСД-25 №№ 604, 605, 610, 611
Пломбирование резервуаров стальных сварных горизонтальных РГС-20, РГСД-25 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
Тип резервуара |
РГСД-25 |
РГС-20 | ||||
Заводской номер |
604 |
605 |
610 |
611 |
635 |
636 |
Количество секций |
2 |
1 | ||||
Номинальная вместимость, м3 |
25 |
25 |
25 |
25 |
20 |
20 |
(12,5+12,5) |
(12,5+12,5) |
(12,5+12,5) |
(12,5+12,5) | |||
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||
Тип резервуара |
РГСД-25 |
РГС-20 | ||||
Заводской номер |
604 |
605 |
610 |
611 |
635 |
636 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 | |||||
Масса, кг, не более |
6500 |
6500 |
6500 |
6500 |
2600 |
2600 |
