Номер по Госреестру СИ: 74382-19
74382-19 Резервуары стальные горизонтальные цилиндрические
(РГСД-20, РГС-25)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГСД-20, РГС-25 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 551781
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГСД-20 (15000...25000)л объемный метод, РГСД-20, РГС-25 (15000...25000)л объемный метод, РГС-25, РГС-20 (за 2 секции (17) и (3)) объемный метод, (15000...25000)л объемный метод,
Производитель
Изготовитель - ЗАО "Пензаспецавтомаш"
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 22
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№542 от 2019.03.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГСД-20, РГС-25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Пензаспецавтомаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64694-16 12.08.2021 |
Колонки топливораздаточные, Benza ЗАО "Пензаспецавтомаш" (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
74382-19 |
Резервуары стальные горизонтальные цилиндрические, РГСД-20, РГС-25 ЗАО "Пензаспецавтомаш" (РОССИЯ г.Пенза) |
ОТ МП |
5 лет |
|
78628-20 |
Резервуар стальной горизонтальный цилиндрический, Р-30 ЗАО "Пензаспецавтомаш" (РОССИЯ г.Пенза) |
ОТ МП |
5 лет |
|
78627-20 |
Резервуар стальной горизонтальный цилиндрический, Р-30 ЗАО "Пензаспецавтомаш" (РОССИЯ г.Пенза) |
ОТ МП |
5 лет |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГСД-20, РГС-25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 31 | 0 | 9 | 0 | 31 | 0 | 9 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГСД-20, РГС-25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
28465 | 45400 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
43260 | 45400 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
74078 | 45400 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
2464 | 45400 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
45764 | 45400 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСД-20, РГС-25
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия»
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15 % (рег. № 11735-06);
- уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
- рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
-
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1 °С (рег. № 303-91);
-
- секундомер механический СОСпр, (0-60) мин., ЦД 0,2 с (рег. № 11519-11);
-
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Изготовитель
Закрытое акционерное общество «Пензаспецавтомаш» (ЗАО «Пензаспецавтомаш»)
ИНН 5835003258
Адрес: 440047, г. Пенза, ул. Минская, 13-74
Телефон: +7 (8412) 67-47-77
Заявитель
Общество с ограниченной ответственностью «Транснефть - Дальний Восток» (ООО «Транснефть-Дальний Восток»)
ИНН 2724132118
Адрес: 680020, Хабаровский край, г. Хабаровск, ул. Запарина, д. 1
Телефон: +7 (421) 240-11-01
E-mail: info@dmn.transneft.ru
Web-сайт: www.dalmn.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог») Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их или сливе из них нефтепродуктов.
Резервуары РГСД-20 представляют собой двустенные однокамерные стальные горизонтальные конструкции цилиндрической формы со сферическими днищами. Расположение резервуаров - наземное. Межстенное пространство резервуаров заполнено азотом. Резервуары РГС-25 представляют собой одностенные стальные горизонтальные конструкции цилиндрической формы с плоскими днищами. Расположение резервуаров - подземное.
Основные конструкции резервуаров РГСД-20, РГС-25 выполнены из стали Ст3сп5. Каждый резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемо-раздаточными; а также дыхательным клапаном, люком-замерным, люком-лазом для безопасной эксплуатации резервуаров и уровнемером для замера уровня.
Резервуары стальные горизонтальные цилиндрические РГСД-20, РГС-25, расположены на территории ООО «Транснефть - Дальний Восток» по адресам, указанным в таблице 1.
Таблица 1 - Местоположение резервуаров
|
Тип резервуара |
Номер резервуара |
Место расположения резервуара |
|
РГСД-20 |
966 |
НПС №2 «Сельгон», Хабаровский край, Амурский район, ст. Санболи |
|
967 | ||
|
968 | ||
|
РГС-25 |
971 | |
|
1001 |
НПС №3 «Амурская», Хабаровский край, Амурский район, п. Эльбан | |
|
РГСД-20 |
1003 | |
|
1007 | ||
|
1008 |
Общий вид и эскизы резервуаров стальных горизонтальных цилиндрических РГСД-20, РГС-25 представлены на рисунках 1-6.
Рисунок 1 - Общий вид резервуаров РГСД-20 №№ 966, 967, 968

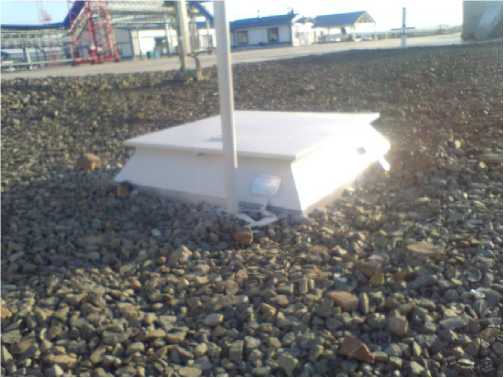

Рисунок 2 - Общий вид видимой части конструкции резервуара РГС-25 № 971

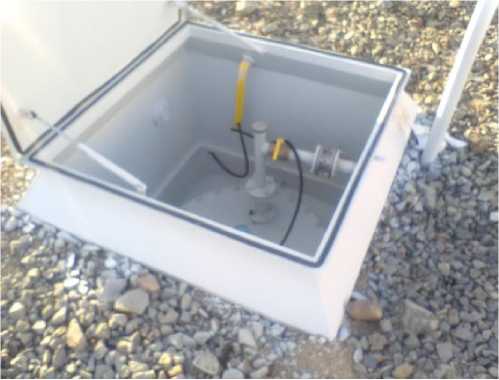

Рисунок 3 - Общий вид видимой части конструкции резервуара РГС-25 № 1001
Рисунок 4 - Общий вид резервуаров РГСД-20 №№ 1003, 1007, 1008
Рисунок 5 - Эскиз резервуаров РГСД-20
Рисунок 6 - Эскиз резервуаров РГС-25
Пломбирование резервуаров стальных горизонтальных цилиндрических РГСД-20, РГС-25 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Тип резервуара |
РГСД-20 |
РГС-25 | ||||||
|
Заводской номер |
966 |
967 |
968 |
1003 |
1007 |
1008 |
971 |
1001 |
|
Номинальная вместимость, 3 м |
20 |
20 |
20 |
20 |
20 |
20 |
25 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %. |
±0,25 | |||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Тип резервуара |
РГСД-20 |
РГС-25 | ||||||
|
Заводской номер |
966 |
967 |
968 |
1003 |
1007 |
1008 |
971 |
1001 |
|
Габаритные размеры, мм:
|
2070 |
2060 |
2075 |
2075 |
2080 |
2080 |
2800 |
2800 |
|
6220 |
6240 |
6220 |
6230 |
6230 |
6230 |
4850 |
4850 | |
|
Условия эксплуатации: | ||||||||
|
- температура окружающей |
от -40 до +40 | |||||||
|
среды, °С | ||||||||
|
Масса, не более, кг |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
1950 |
1950 |
