Номер по Госреестру СИ: 71135-18
71135-18 Рейки дорожные
(КП-231 РДТ и КП-231э РДТ)
Назначение средства измерений:
Рейки дорожные КП-231 РДТ и КП-231э РДТ (далее по тексту - рейки) предназначены для измерений параметров уклонов и других геометрических параметров автомобильных дорог и аэродромов по ГОСТ 33383-2015, ГОСТ Р 56925-2016.
Внешний вид.
Рейки дорожные
Рисунок № 1
Внешний вид.
Рейки дорожные
Рисунок № 2
Внешний вид.
Рейки дорожные
Рисунок № 3
Внешний вид.
Рейки дорожные
Рисунок № 4
Внешний вид.
Рейки дорожные
Рисунок № 5
Внешний вид.
Рейки дорожные
Рисунок № 6
Внешний вид.
Рейки дорожные
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства - 21.05.2028
Номер записи -
ID в реестре СИ - 537232
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КП-231РДТ, КП-231 С, КП-231 РДТ,, КП-231 РДТ и КП-231э РДТ, КП-231 РДТ и КП-231э, КП-231 РДТ, КП-231, КП-230РДТ, КП-230 РДТ, КП 231РДТ, КП 231 РДТ, КП -231 РДТ, исп. КП-231 РДТ, Без модификации, -модификации КП-231 РДТ, -, (КП-231 РДТ), "КП-231 РДТ", "КП-231 РДТ ", "КП-231 РДТ,
Производитель
Изготовитель - Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ")
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности -
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 3081
Выдано извещений - 140
Кол-во периодических поверок - 2430
Кол-во средств измерений - 1474
Кол-во владельцев - 206
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№977 от 2018.05.21 Об утверждении типов средств измерений
№302 от 2023.02.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Рейки дорожные (КП-231 РДТ и КП-231э РДТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71135-18 21.05.2028 |
Рейки дорожные, КП-231 РДТ и КП-231э РДТ Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ") (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
|
71097-18 11.05.2028 |
Измерители коэффициента сцепления портативные, ИКСп-РДТ Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ") (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
|
68587-17 12.09.2027 |
Установки динамического нагружения, Прогибомер FWD-RDT Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ") (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
|
75052-19 24.05.2029 |
Комплексы измерительные аэродромно-дорожных лабораторий, КП-514 RDT Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ") (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
|
57066-14 06.03.2024 |
Комплексы измерительные аэродромно-дорожных лабораторий, КП-514 РДТ Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ") (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
|
85377-22 22.04.2027 |
Комплексы измерительные аэродромно-дорожных лабораторий, RDT-Line Акционерное общество "Саратовский научно-производственный центр РДТ" (АО "СНПЦ РДТ") (РОССИЯ г. Саратов) |
ОТ МП |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Кто поверяет Рейки дорожные (КП-231 РДТ и КП-231э РДТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 34 | 0 | 34 | 2 | 34 | 0 | 34 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 26 | 0 | 25 | 1 | 26 | 0 | 25 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 30 | 0 | 30 | 8 | 27 | 0 | 27 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 30 | 0 | 28 | 3 | 28 | 0 | 26 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 34 | 0 | 34 | 0 | 32 | 0 | 32 | ||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 12 | 1 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 38 | 0 | 37 | 2 | 19 | 0 | 19 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 26 | 0 | 26 | 0 | 26 | 0 | 26 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 23 | 0 | 23 | 0 | 23 | 0 | 23 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 12 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 26 | 0 | 23 | 0 | 22 | 0 | 22 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 80 | 0 | 80 | 5 | 61 | 0 | 61 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 15 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 59 | 0 | 59 | 3 | 58 | 0 | 58 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 71 | 0 | 71 | 8 | 70 | 0 | 70 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 57 | 2 | 55 | 3 | 56 | 2 | 54 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 17 | 0 | 17 | 0 | 5 | 0 | 5 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 87 | 0 | 84 | 5 | 84 | 0 | 84 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 1 | 4 | 0 | 4 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 5 | 0 | 5 | 1 | 3 | 0 | 3 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 686 | 169 | 114 | 7 | 659 | 168 | 88 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 118 | 0 | 115 | 4 | 107 | 0 | 104 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 134 | 0 | 134 | 7 | 123 | 0 | 123 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 53 | 0 | 50 | 0 | 36 | 0 | 36 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 0 | 0 | 6 | 0 | 0 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 78 | 0 | 74 | 0 | 78 | 0 | 74 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 36 | 0 | 29 | 3 | 26 | 0 | 26 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 115 | 1 | 111 | 4 | 104 | 1 | 100 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 110 | 0 | 109 | 5 | 91 | 0 | 90 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 167 | 0 | 166 | 19 | 115 | 0 | 114 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 10 | 0 | 3 | 0 | 10 | 0 | 3 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 111 | 0 | 111 | 2 | 111 | 0 | 111 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 9 | 0 | 6 | 0 | 5 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 80 | 0 | 80 | 8 | 25 | 0 | 25 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ООО "ЦСМ" (RA.RU.312904) | 15 | 0 | 15 | 0 | 0 | 0 | 0 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 32 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 2 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 18 | 2 | 16 | 3 | 5 | 0 | 5 | ||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 57 | 0 | 51 | 3 | 53 | 0 | 51 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 32 | 0 | 32 | 0 | 31 | 0 | 31 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 232 | 0 | 232 | 5 | 219 | 0 | 219 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 40 | 0 | 40 | 8 | 17 | 0 | 17 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 57 | 0 | 57 | 1 | 57 | 0 | 57 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 5 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 0 | 9 | 0 | 7 | 0 | 7 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 69 | 0 | 69 | 4 | 68 | 0 | 68 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 6 | 0 | 6 | 1 | 6 | 0 | 6 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 4 | 0 | 0 | 0 | |||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 6 | 0 | 6 | 1 | 5 | 0 | 5 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "ОТГ" (RA.RU.315052) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МЕТЭК" (RA.RU.311259) | 7 | 0 | 7 | 0 | 0 | 0 | 0 |
Стоимость поверки Рейки дорожные (КП-231 РДТ и КП-231э РДТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3645 | 3031 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1962 | 3031 |
|
ФБУ Иркутский ЦСМ Иркутская область |
173 | 3031 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6030 | 3031 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1242 | 3031 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, устанавливаемую на верхней поверхности центральной секции профиля рейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рейкам дорожным КП-231 РДТ и КП-231э РДТ
ГОСТ 33383-2015. Дороги автомобильные общего пользования. Геометрические элементы. Методы определения параметров
ГОСТ Р 56925-2016. Дороги автомобильные и аэродромы. Методы измерения неровностей оснований и покрытий
ТУ 28.99.39-107-00858763-2017. Рейки дорожные КП-231 РДТ и КП-231э РДТ. Технические условия
Поверка
Поверкаосуществляется по документу МП РДТ 343-2017 «Рейки дорожные КП-231 РДТ и КП-231э РДТ. Методика поверки», утвержденному ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 22.12.2017 г.
Основные средства поверки:
-
- линейка поверочная ШД-3000, класс точности 2 по ГОСТ 8026-92, (рег. № 3617-73);
-
- меры длины концевые плоскопараллельные 3-Н2, 3-Н18, ГОСТ 9038-90, (рег. № 38376-13);
-
- уровень брусковый, 250 мм, ПГ±0,15 мм/м, ГОСТ 9392-89, (рег. № 36894-08);
-
- рулетка измерительная, 5 м, класс точности 3 по ГОСТ 7502-98, (рег. № 35279-07);
-
- штангенциркуль ШЦ-П-250-0,05, ГОСТ 166-89, (рег. № 25387-03);
-
- штангенрейсмас ШР-400-0,05, ГОСТ 164-90, (рег. № 198-92);
-
- наборы щупов №1 и №4, класс точности 2 по ГОСТ 882-75, (рег. № 369-73);
-
- лупа измерительная ЛИ-3-10х, ГОСТ 25706-83, (рег. № 62981-16);
-
- угломер с нониусом, тип 1-2, ГОСТ 5378-88, (рег. № 317-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Саратовский научно-производственный центр РДТ» (АО «СНПЦ РДТ»)
ИНН 6453083574
Адрес: 410044, г. Саратов, пр. Строителей, 10а
Телефон: +7 (8452) 62-07-50; факс: +7 (8452) 62-66-86
Web-сайт: rosdorteh.ru
E-mail: info@rosdorteh.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области»
Адрес: 410065, г.Саратов, ул. Тверская, д. 51А
Телефон: +7 (8452) 63-26-09; факс: +7 (8452) 63-24-26
Web-сайт: gosmera.ru
E-mail: scsm@gosmera.ru
Рейки состоят из жёсткого прямолинейного профиля трехсекционной конструкции, блока измерений уклонов, эклиметра и промерника клинового, входящего в комплект поставки реек. Общий внешний вид приборов в транспортном и рабочем состоянии представлен на рисунках 1 и 2, а внешний вид промерника клинового представлен на рисунке 3.

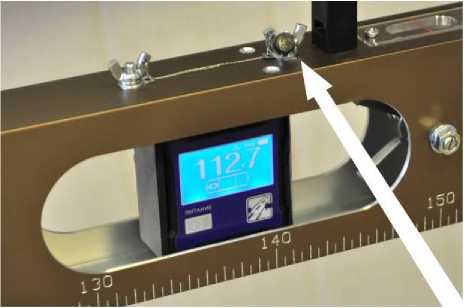

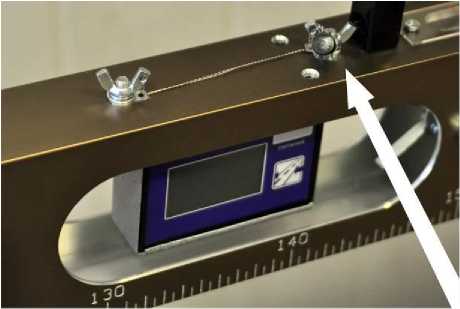

Рисунок 1 - Внешний вид рейки дорожной КП-231 РДТ в транспортном состоянии

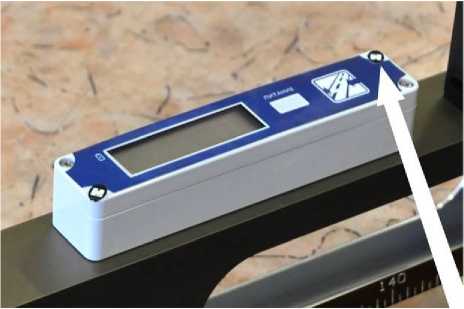

Рисунок 2 - Внешний вид реек дорожных КП-231э РДТ в рабочем состоянии

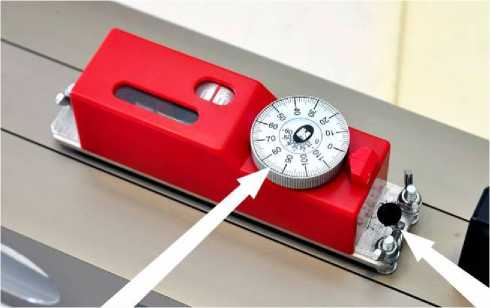

Рисунок 3 - Внешний вид промерника клинового
Секции профиля изготовлены из алюминиевых сплавов. Каждая секция представляет собой полый профиль прямоугольного сечения. Секции профиля соединены между собой шарнирами, и в рабочем состоянии фиксируются стяжными винтами, расположенными внутри центральной секции профиля.
На боковой грани профиля рейки нанесена шкала, предназначенная для определения мест измерений промерником клиновым неровностей (просветов под рейкой, или зазора), а также для измерений длины различных объектов.
В комплект поставки рейки входит промерник клиновой, который представляет собой клин с определенным углом наклона. На верхнюю измерительную плоскую грань нанесены две шкалы. Первая предназначена для измерений неровностей (просветов под рейкой, или зазора), а вторая - для измерений толщины слоев покрытий. Промерник закреплен во внутренней полости крайней секции рейки, как показано на рисунке 1.
На центральной секции реек закреплен механический или электронный блок измерений уклонов (уклономер), эклиметр и ручка для переноски.
Рейки выпускаются двух моделей:
- КП-231 РДТ - с механическим уклономером и механическим эклиметром, заключенным в единый пылезащитный корпус;
- КП-231 э РДТ - с электронным уклономером в корпусах трех вариантов исполнения и механическим эклиметром, расположенным во внутренней полости центральной секции рейки.
Рисунок 4 - Электронный блок рейки КП-231э РДТ в исполнении А
Рисунок 5 - Электронный блок рейки КП-231э РДТ в исполнении В
Рисунок 6 - Электронный блок рейки
КП-231э РДТ в исполнении С
Рисунок 7 - Механический блок рейки КП-231 РДТ
Уклономер - прибор для точного определения уклона поверхности относительно горизонта. В рейках КП-231 РДТ он представляет собой механизм с изменяемым относительно горизонта положением ампулы уровня. Механизм поворота ампулы (лимб) имеет шкалу, проградуированную в промилле (%о), с помощью которой производится отсчет показаний уклона после установки ампулы в горизонтальное положение. В рейках КП-231э РДТ уклономер представляет собой электронный прибор на основе инклинометра с цифровым отсчетным устройством, в качестве которого применяется либо ЖК-индикатор, либо монохромный дисплей с подсветкой.
Эклиметр - устройство для приближенного определения уклона поверхности относительно горизонта. Он представляет собой свободно вращающийся на оси диск со смещенным от оси центром тяжести. На цилиндрической поверхности диска, в обе стороны от нулевой отметки, нанесены риски и соответствующие им значения уклонов (1:1; 1:1,5; 1:2; 1:3).
В целях предотвращения несанкционированного доступа предусмотрены места для опломбирования. На рисунках 4, 5, 6 и 7 представлен внешний вид блоков измерений уклонов, а стрелками указаны места их пломбировки.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество для рейки дорожной | |
|
КП-231 РДТ |
КП-231э РДТ | ||
|
Рейка дорожная |
РДТ 343.00.00.000 |
1 | |
|
РДТ 344.00.00.000 |
1 | ||
|
Промерник клиновой |
РДТ 343.07.00.000 |
1 |
1 |
|
Элементы питания, или зарядное устройство с кабелем |
1 | ||
|
Футляр (чехол) |
1 |
1 | |
|
Руководство по эксплуатации |
РЭ РДТ 343-2017 |
1 | |
|
РЭ РДТ 344-2017 |
1 | ||
|
Методика поверки |
МП РДТ 343-2017 |
1 |
1 |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для |
рейки дорожной | ||
|
КП-231 РДТ |
КП-231э РДТ класса точности | |||
|
0 |
1 |
2 | ||
|
Диапазон измерений уклонов, % |
от - 56 до + 120 |
от - 120 до + 120 | ||
|
Цена деления лимба механического блока, % |
1 |
- | ||
|
Шаг дискретности цифрового отсчетного устройства, % |
- |
0,01 |
0,1 |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений уклонов, % |
± 2 |
± 0,5 |
± 1 |
± 2 |
|
Длина рейки в рабочем состоянии, мм |
3000±2 | |||
|
Ширина опорной грани рейки, мм |
50±2 | |||
|
Отклонение от прямолинейности продольного профиля опорной грани рейки, мм, не более |
0,2 | |||
|
Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не более |
0,4 | |||
|
Отклонение боковой грани рейки от прямолинейности, мм, не более |
10 | |||
|
Шаг меток на боковой грани рейки, и расстояние от крайних меток до торцов рейки, мм |
5±2 | |||
|
Диапазон измерений крутизны заложения откосов и насыпей по шкале эклиметра |
от 0 до 1:1 | |||
|
Г радуировка шкалы эклиметра (в обе стороны) |
1:3; 1:2; 1:1,5; 1:1 | |||
|
Ширина плоских граней промерника клинового, мм |
50±0,5 | |||
|
У гол между поверхностями граней промерника клинового |
5°45'±5' | |||
|
Диапазон измерений промерником клиновым, мм:
|
от 1 до 15 от 5 до 150 | |||
|
Цена деления шкалы измерений, мм:
|
1 5 | |||
|
Шаг рисок на измерительной грани шкалы измерений, мм:
|
10±0,1 5±0,2 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для рейки дорожной | |
|
КП-231 РДТ |
КП-231э РДТ | |
|
Габаритные размеры рейки в транспортном состоянии, без упаковки, мм, не более: - длина |
1050 | |
|
- ширина |
160 | |
|
- высота |
180 | |
|
Масса рейки в рабочем состоянии, кг, не более |
8,5 | |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от - 10 до +40 |
от 0 до +40 |
|
- относительная влажность окружающего воздуха, %, не более |
98 |
80 |
|
Средний срок службы, лет, не менее |
5 | |
