Номер по Госреестру СИ: 73912-19
73912-19 Резервуары стальные горизонтальные цилиндрические
(РГС-10, РГС-40)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-40 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 7

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 8

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 9
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технического паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-40
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия»
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);
-
- Уровнемер «Струна-М», от 0 до 4000 мм, ПГ±1 мм (рег. № 15669-02);
-
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
-
- Секундомер механический СОСпр, ЦД 0,2 с (рег. № 11519-11);
-
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег. № 303-91);
-
- Анализатор-течеискатель АНТ-3М, ПГ±5% (рег. № 39982-08);
-
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочные таблицы.
Изготовитель
Закрытое акционерное общество «Липецк Коксохиммонтаж» (ЗАО «Липецк КХМ») ИНН 7705014069Адрес: 398017, г. Липецк, ул. 9 Мая, д. 19 Телефон: +7 (474) 244-32-51
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д. 13, офис 33 Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищами. Категория размещения и климатическое исполнение резервуаров - У1. Основные конструкции резервуаров выполнены из стали 09Г2С. Резервуары оснащены необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов: патрубками приемораздаточными для заполнения и опорожнения; люк-замерным, люк-лазом для эксплуатации. Резервуары оснащены молниезащитой и защитой от статического электричества.
Резервуары стальные горизонтальные цилиндрические РГС-10 №№ 5, 6, РГС-40 №№ 1, 4, 7, 8, 9, 10 расположены на территории Акционерного общества «Транснефть - Приволга» (АО «Транснефть - Приволга») Волгоградского районного нефтепроводного управления, приемо-сдаточного пункта на 915 км Системы измерений количества и показателей качества нефти №724 (Волгоградское РНУ, ПСП на 915км СИКН №724), по адресу: 346009, Ростовская обл., Чертковский р-н, с. Маньково-Калитвенское.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-40 представлен на рисунках 1-7.

Рисунок 1 - Общий вид резервуаров РГС-10 № 5, 6

Рисунок 2 - Общий вид места установки резервуаров РГС-40 № 7, 8


Ж;

Рисунок 3 - Общий вид места установки резервуаров РГС-40 № 1, 9

. ■•' ■
F' Jg
.

Рисунок 4 - Общий вид места установки резервуаров РГС-40 № 4, 10

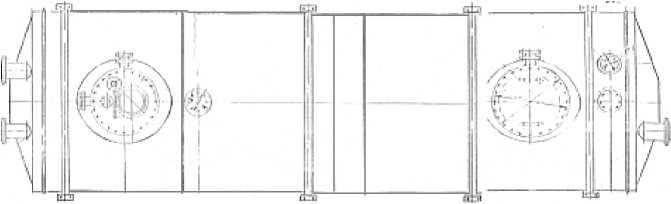

Рисунок 5 - Эскиз резервуаров РГС-40
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10 и РГС-40 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||
Тип резервуара |
РГС-10 |
РГС-40 | ||||||
Номер резервуара |
5 |
6 |
1 |
4 |
7 |
8 |
9 |
10 |
Номинальная вместимость, м3 |
10 |
40 | ||||||
Пределы допускаемой | ||||||||
относительной погрешности | ||||||||
определения вместимости |
±0,25 | |||||||
резервуара (объемный метод), % |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||
Тип резервуара |
РГС-10 |
РГС-40 | ||||||
Номер резервуара |
5 |
6 |
1 |
4 |
7 |
8 |
9 |
10 |
Габаритные размеры, мм, - Внутренний диаметр |
2200 |
2200 |
2400 |
2400 |
2400 |
2400 |
2400 |
2400 |
- Длина |
2840 |
2840 |
9200 |
9200 |
9200 |
9200 |
9200 |
9200 |
Условия эксплуатации:
|
от -45 до +40 от 84 до 106,7 |
