Номер по Госреестру СИ: 73992-19
73992-19 Машина разрывная испытательная
(UNIMAT 054 SV)
Назначение средства измерений:
Машина разрывная испытательная UNIMAT 054 SV (далее машина) предназначена для измерений силы при испытаниях материалов на растяжение.
Внешний вид.
Машина разрывная испытательная
Рисунок № 1
Внешний вид.
Машина разрывная испытательная
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 537132
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UNIMAT 054 SV,
Производитель
Изготовитель - Фирма "Erichsen GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№206 от 2019.02.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Машина разрывная испытательная (UNIMAT 054 SV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Erichsen GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50966-12 |
Блескомеры, PICOGLOSS 503 Фирма "Erichsen GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
50976-12 |
Гриндометр по Хегману, 232 Фирма "Erichsen GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73992-19 |
Машина разрывная испытательная, UNIMAT 054 SV Фирма "Erichsen GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Машина разрывная испытательная (UNIMAT 054 SV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Машина разрывная испытательная (UNIMAT 054 SV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус машины в виде таблички (шильдика).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине разрывной испытательной UNIMAT 054 SV
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Техническая документация «ERICHSEN GMBH & CO KG», Германия
Поверка
Поверкаосуществляется по документу МП 73992-19 «Машина разрывная испытательная UNIMAT 054 SV. Методика поверки», утвержденному ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 10.10.2018 г.
Основные средства поверки:
- рабочий эталон единицы силы 2 разряда в диапазоне значений (1 - 10) кН по ГОСТ 8.640 -2014, ПГ ± 0,12 %, (динамометр электронный на растяжение АЦДР-10И-0,5, регистрационный № 32778-06);
-
- гири класса точности Е2, в диапазоне измерений (1 мг - 500 г), гири класса точности М1 в диапазоне измерений (10 мг - 5 кг) по ГОСТ OIML R 111-1 - 2009;
-
- секундомер механический СОСпр-2б-2-010, ПГ ± 1,8 с, регистрационный № 11519-11;
-
- индикатор часового типа ИЧ-50, ПГ ± 0,04 мм, регистрационный № 58190-14;
-
- мультиметр цифровой АРРА-72, ПГ ± (0,009^U + 5 е.м.р.), регистрационный № 25440-11;
-
- измеритель комбинированный testo 410-2, ПГ ±2,5 %, ПГ ±0,5 °С, регистрационный № 52193-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на прибор PHYSIMETER 906 MC.
Изготовитель
«ERICHSEN GMBH & CO KG», Германия
Адрес: Am Iserbach 14, D-58675 Hemer, Germany
Телефон: +49 (0) 23 72 -96 83-0
Факс: +49 (0) 23 72 -64 30
E-mail: info@erichsen.de
Заявитель
Филиал ООО «Хенкель Рус» в г.Энгельсе
Адрес: 413116, Саратовская обл., г. Энгельс, проспект Строителей, д. 46
Юридический адрес: 107045, г. Москва, Колокольников переулок, д. 11
Телефон: +7 (8453) 72 46 93
Факс: +7 (8453) 72 834 21
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)
Адрес: 410065, г. Саратов, ул. Тверская, 51А
Телефон (факс): +7 (8452) 63-26-09, 63-24-26
Web-сайт: www.gosmera.ru
Email: scsm@ gosmera.ru
Принцип действия машины основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машина состоит из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, блока управления, предназначенного для управления режимами работы машины и вторичного преобразователя (далее - прибор PHYSIMETER 906 MC), сопряженного с датчиком силы. Перемещение подвижной траверсы измеряется с помощью инкрементального датчика перемещения.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задается с помощью блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на подвижной траверсе. Значения силы отображаются на приборе PHYSIMETER 906 MC.

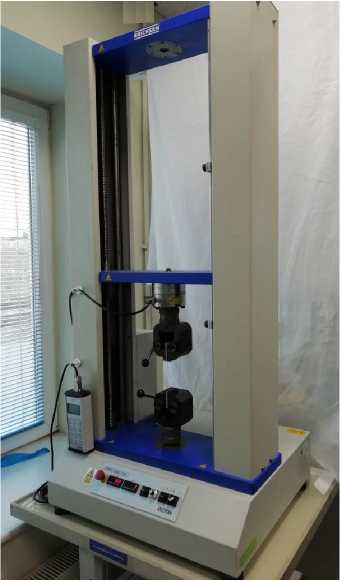

Общий вид машины представлен на рисунке 1.
Рисунок 1 - Машина разрывная испытательная UNIMAT 054 SV
Наименование машины указано на фронтальной стороне блока управления. Идентификация машины осуществляется методом визуального осмотра, а также изучения нормативно-технической документации, которая входит в комплект поставки машины и содержит информацию о технических и метрологических характеристиках, массе, габаритных размерах. Для ограничения доступа в целях несанкционированной настройки производится опломбирование посредством нанесения знака поверки в виде наклейки на прибор PHYSIMETER 906 MC.

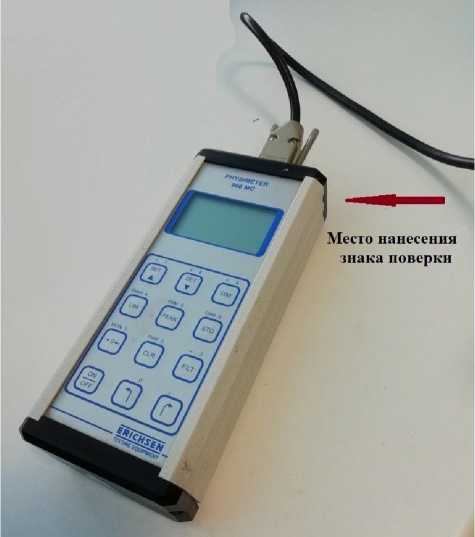

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на прибор PHYSIMETER 906 MC представлены на рисунке 2.
