Номер по Госреестру СИ: 74131-19
74131-19 Системы автоматического управления газораспределительной станцией
(РИУС-ГРС)
Назначение средства измерений:
Системы автоматического управления газораспределительной станцией «РИУС-ГРС» (далее - «РИУС-ГРС») представляют собой программно-технические комплексы,
предназначенные для измерений и измерительных преобразований унифицированных электрических сигналов в виде напряжения и силы постоянного тока, сигналов от термопар типа К по ГОСТ 8.585-2001, сигналов от термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками по ГОСТ 6651-2009, а также формирования выходных сигналов в виде напряжения и силы постоянного тока.
Внешний вид.
Системы автоматического управления газораспределительной станцией
Рисунок № 1
Программное обеспечение
В состав «РИУС-ГРС» входит метрологически значимое программное обеспечение (ПО) - комплект программ «Соната», включающий в себя:
-
- прикладное ПО ПЛК, включающее в себя прикладные программы, реализующие функции контроля, управления, обмена информацией, вычислительные функции, функции диагностики;
-
- ПО АРМ оператора, реализующее функции визуализации информации, формирования команд управления;
-
- прикладное ПО панели оператора, реализующее функции визуализации информации, формирования команд управления.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
Соната |
Номер версии (идентификационный номер) ПО |
не ниже 7004 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом и на корпус способом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам автоматического управления газораспределительной станцией «РИУС-ГРС»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 28.99.39-001-47570130-2018 Система автоматического управления
газораспределительной станцией «РИУС-ГРС». Технические условия
Поверка
Поверкаосуществляется по документу МП 201-052-2018 «Системы автоматического управления газораспределительной станцией «РИУС-ГРС». Методика поверки», утвержденному ФГУП «ВНИИМС» 11.10.2018 г.
Основные средства поверки:
-
- калибратор многофункциональный МС5-И (рег. № 22237-08);
-
- магазин сопротивлений Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Вега-ГАЗ» (ООО «Вега-ГАЗ»)ИНН 4404173066
Адрес: 121069, г. Москва, Новинский бульвар, д.18, стр.1 Телефон/факс: (495) 995-44-74, 995-44-80
Е-mail: info@vega-gaz.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия «РИУС-ГРС» основан на аналого-цифровом преобразовании (АЦП) входных сигналов, а также цифроаналоговом преобразовании для формирования выходных аналоговых сигналов.
«РИУС-ГРС» являются проектно-компонуемыми изделиями и могут содержать следующее оборудование:
-
1) электротехнические шкафы управления (ШУ), содержащие в том числе измерительные блоки:
-
- преобразователи аналоговые MACX MCR-UI-UI(-UP)(-SP)(-NC), регистрационный номер в Федеральном информационном фонде (далее - рег. №) 47644-11;
-
- преобразователи измерительные серии MINI (рег. № 55662-13);
-
- программируемые логические контроллеры (ПЛК) с модулями аналогового ввода и вывода СН-1 «СОНЕТ» (рег. № 24910-13);
-
2) шкаф бесперебойного питания;
-
3) автоматизированное рабочее место (АРМ) оператора газораспределительной станции (ГРС);
-
4) удаленный пост контроля и сигнализации ГРС (УПКС);
-
5) комплект для доработки.
В состав управляющего шкафа также может входить панель оператора, обеспечивающая визуализацию измеряемых величин, а также взаимодействие с оператором.

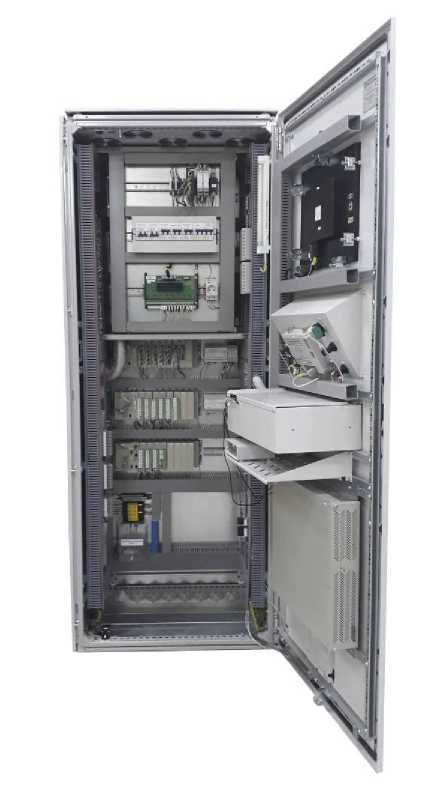

Внешний вид электротехнического шкафа ШУ «РИУС-ГРС» представлен на рисунке 1.
Пломбирование «РИУС-ГРС» не предусмотрено.
Таблица 4 - Комплектность «РИУС-ГРС»
Наименование |
Обозначение |
Количество, шт. |
Система автоматического управления газораспределительной станцией «РИУС-ГРС» |
- |
1 (в заказной комплектации) |
Комплект ЗИП |
- |
1 |
Комплект эксплуатационной документации |
- |
1 |
«Системы автоматического управления газораспределительной станцией «РИУС-ГРС». Методика поверки» |
МП 201-052-2018 |
1 |
Таблица 2 - Метрологические характеристики «РИУС-ГРС»
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной погрешности1, % |
Пределы допускаемой дополнительной погрешности1 от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, % на каждые 10 °C | |
На входе |
На выходе | ||
1 |
2 |
3 |
4 |
Сила постоянного тока2: от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
14 бит |
±0,15 |
±0,075 |
Напряжение постоянного тока2: от 0 до 75 мВ от 0 до 100 мВ от 0 до 5 В от 0 до 10 В от 0,8 до 3,2 В от 1 до 5 В |
14 бит |
±0,25 |
±0,125 |
Напряжение постоянного тока2: от -10 до +10 В |
14 бит |
±0,5 |
±0,25 |
Сигналы от ТС с НСХ 50М, 100М: от -60 до +200 °С |
14 бит |
±0,5 |
±0,25 |
Сигналы от ТС с НСХ 50П, 100П, Pt100: от -196 до +660 °С |
14 бит |
±0,5 |
±0,25 |
Сигналы от ТС с НСХ 100Н: от -60 до +180 °С |
14 бит |
±0,5 |
±0,25 |
Сигналы от термопар типа К3: от -200 до +1372°С |
15 бит + знак |
±0,5 |
±0,25 |
15 бит |
Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА |
±0,5 |
±0,25 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
15 бит |
Напряжение постоянного тока: от 0 до 10 В от -10 до +10 В |
±0,5 |
±0,25 |
Примечания:
|
Таблица 3 - Основные технические характеристики «РИУС-ГРС»
Наименование характеристики |
Значение |
Параметры основного источника питания:
|
от 187 до 242 от 46 до 65 |
Параметры резервного источника питания: - напряжение постоянного тока, В |
от 187 до 242 или от 94 до 121 |
или
|
от 187 до 242 от 46 до 65 |
Нормальные условия эксплуатации:
|
от +10 до +25 от 30 до 80 от 84 до 107 |
Рабочие условия эксплуатации:
|
от +5 до +50 от 30 до 80 от 84 до 107 |
Примечание - габаритные размеры и потребляемая мощность определяются конкретным проектом. |
