73783-19 Весы электронные
(NCR 7877)
Назначение средства измерений:
Весы электронные NCR 7877 (далее - весы) предназначены для статического измерения массы товаров.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные
Рисунок № 2
Программное обеспечение
Метрологически значимое программное обеспечение (далее ПО) является встроенным, находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, загружается только на заводе-изготовителе с использованием специального оборудования и после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре, и защищены пломбой, как показано на рисунке 2.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть. Нормирование метрологических характеристик производится с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Класс точности по ГОСТ OIML R 76-1-2011...................................................................III (средний)
Число поверочных интервалов n = Max/e......................................................................................3000.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
F x.xx.xx |
Номер версии (идентификационный номер) ПО |
x.xx.xx |
Цифровой идентификатор ПО |
* |
где х - принимают значения от 0 до 9. * - данные недоступны, так как данное ПО не может быть модифицировано, загружено или | |
прочитано через какой-либо интерфейс после опломбирования. |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, закрепленную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным NCR 7879
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки весов).
Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 г до 10 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на титульный лист Руководства по эксплуатации либо на свидетельство о поверке и на пломбы в местах, показанных на рисунке 2.
Изготовитель
Фирма «NCR Corporation», США
Адрес: 864 Spring St. NW, Atlanta, GA 30308-1007, USA
Телефон/факс 770-623-7543
Е-mail: Gary.Benj amin@ncr.com
Заявитель
Акционерное общество «Штрих-М» (АО «Штрих-М»)
ИНН 5024046846
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4
Юридический адрес: 143401, Московская область, г. Красногорск, ул. Речная, д. 8
Телефон (факс): +7(495) 787-60-90
Е-mail: info@shtrih-m.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): +7(495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных (далее - АЦП) в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешнее электронное устройство (компьютер, принтер).
Весы состоят из весоизмерительного устройства, включающего в себя датчик и АЦП, грузоприемного устройства (далее - ГПУ) и терминала с выносным дисплеем, установленным на отдельной стойке и соединенным с весами кабелем.
Для связи с внешними устройствами весы оборудованы интерфейсными портами USB, USB 2.0, RS-232 и RS-232/RS-485. Кроме того, в качестве опции в весах предусмотрена возможность подключения к локальной сети Ethernet и установка дополнительного сдвоенного порта USB 2.0.
Весы оснащены лазерным устройством считывания штрих-кода товара.
Питание весов осуществляется от сети переменного тока через адаптер электропитания.
В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- устройство слежения за нулем (п. Т.2.7.3).
На корпусе весов прикрепляется табличка (разрушающаяся при ее удалении), содержащая следующую информацию:
-
- наименование и обозначение весов;
-
- товарный знак предприятия-изготовителя;
-
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
-
- знак утверждения типа средства измерений;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значения поверочного интервала (е);
-
- номер весов по системе нумерации предприятия-изготовителя;
-
- параметры электрического питания.
Весы изготавливаются однодиапазонными.
Обозначение весов для заказа имеет вид:
Весы электронные NCR 7877 [1][2][3],
где NCR 7877 - обозначение типа весов;
-
[1] - значение Мах весов, кг: 15;
-
[2] - значение е весов, г: 5;
-
[3] - индекс наличия порта для подключения к локальной сети Ethernet: Е или индекс отсутствует, если порт для подключения к сети Ethernet не установлен.
Пример обозначения весов при заказе:
Весы электронные NCR 7877 15-5 Е:
- весы электронные NCR 7877, значение максимальной нагрузки (Мах) = 15 кг, значение поверочного интервала (е) = 5 г, имеется порт для подключения к локальной сети Ethernet.

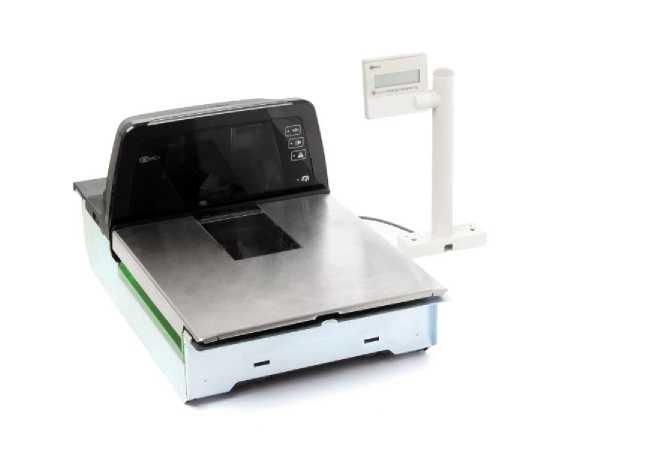

Общий вид весов показан на рисунке 1.
Схема пломбировки весов от несанкционированного доступа и обозначение места нанесения знака поверки показаны на рисунке 2.

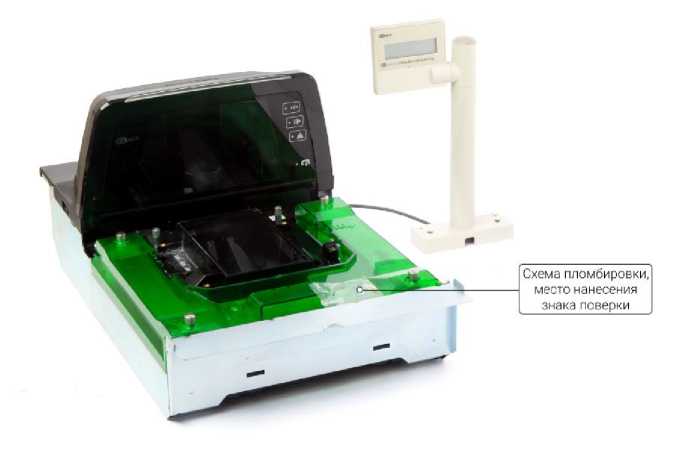

Схема пломбировки, место нанесения знака поверки
Рисунок 2 - Схема пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки
Рисунок 1 - Общий вид весов
Значения (Min), (Max), (e), действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 2.
Таблица 2 - Метрологические , характеристики
Max, кг |
Min, кг |
e=d, г |
Интервалы нагрузки (m) |
Пределы допускаемой погрешности при первичной поверке (mpe), г |
15 |
0,1 5 |
от 0,1 до 2,5 кг включ. |
±2,5 | |
св. 2,5 до 10 кг включ. |
±5 | |||
св. 10 кг до 15 кг включ. |
±7,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Основные технические характеристики весов приведены в таблице 3.
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Пределы допускаемой погрешности устройства установки на нуль, г |
±0,25 е |
Показания индикации массы, кг, не более |
Мах + 9 е |
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
4 |
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
Диапазон рабочих температур, °С |
от 0 до +40 |
Параметры электропитания от сети переменного тока (через адаптер электропитания):
|
от 195,5 до 253 от 49 до 51 |
Потребляемая мощность, В-А, не более |
50 |
Г абаритные размеры весов, мм, не более |
508х292х232 |
Масса весов, кг, не более |
7,875 |
