Сведения о средстве измерений: 73822-19 Виброметры портативные

Номер по Госреестру СИ: 73822-19
73822-19 Виброметры портативные
(SKF Quick Collect Sensor)

Назначение средства измерений:
Виброметры портативные SKF Quick Collect Sensor (далее - виброметры) предназначены для измерения характеристики вибрации (виброскорости) и бесконтактного измерения температуры поверхностей твердых тел.

сертификация программного обеспечения
Внешний вид. Виброметры портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Виброметры портативные
Рисунок № 1
Внешний вид. Виброметры портативные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Виброметры портативные
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 30.01.2024
Номер записи -
ID в реестре СИ - 531698
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Без модификации, SKF Quick Collect Sensor,

Производитель

Изготовитель - Фирма "SKF (U.K.) Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 0
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№147 от 2019.01.30 Об утверждении типов средств измерений

Наличие аналогов СИ: Виброметры портативные (SKF Quick Collect Sensor)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
73822-19 Виброметры портативные (SKF Quick Collect Sensor)
Фирма "SKF (U.K.) Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
19988-10 Приборы для измерения и анализа вибрации (Корсар)
НПП "РОС" (РОССИЯ г.Пермь)

Все средства измерений НПП "РОС"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
57301-14
14.05.2019
Системы лазерной центровки и измерения взаимного расположения поверхностей, TKSA
Фирма "SKF (U.K.) Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
73822-19
30.01.2024
Виброметры портативные, SKF Quick Collect Sensor
Фирма "SKF (U.K.) Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года

Кто поверяет Приборы для измерения и анализа вибрации (Корсар)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • Без модификации
  • 1 0 1 0 1 0 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 3 1 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • SKF Quick Collect Sensor
  • 1 0 1 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • SKF Quick Collect Sensor
  • 1 0 1 0 1 0 1
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • SKF Quick Collect Sensor
  • 1 0 1 0 0 0 0

    Стоимость поверки Приборы для измерения и анализа вибрации (Корсар)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тюменский ЦСМ
    Тюменская область
    6056 6056

    Программное обеспечение

    Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Тип устройства

    iOS

    Android

    Идентификационное наименование ПО

    SKF Quick Collect

    DataCollect by SKF

    SKF Quick Collect

    DataCollect by SKF

    Номер версии (идентификационный номер) ПО

    не ниже

    1.0.2

    не ниже

    3.0.0

    не ниже 1.0

    не ниже

    3.0.0

    Цифровой идентификатор ПО

    -

    -

    -

    -


    Знак утверждения типа

    Знак утверждения типа наносится на руководство по эксплуатации методом печати или наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к виброметрам портативным SKF Quick Collect Sensor

    ГОСТ Р 8.800-2012 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 10-1 до 2Ч04 Гц

    ГОСТ 28243-96 Пирометры. Общие технические требования

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    Техническая документация изготовителя SKF (U.K.) Limited

    Поверка

    Поверка

    осуществляется по документу МП № 204/3-12-2018 «Виброметры портативные SKF Quick Collect Sensor . Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2018 г.

    Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.

    Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 60 °С.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    SKF (U.K.) Limited, Соединенное Королевство Великобритании и Северной Ирландии Адрес: 2 Michaelson Square, Kirkton Campus, Livingston EH54 7DP, United Kingdom of Great Britain and Northern Ireland
    Тел.: +46 31 337 6500
    Факс: +7 (495) 690-87-34
    E-mail: T S G-EMEA@skf, com
    Web-сайт: www.skf.com/cm/tsg

    Заявитель


    Общество с ограниченной ответственностью «СКФ» (ООО «СКФ»)
    ИНН 7703444041
    Адрес:123112, г. Москва, Пресненская набережная, д. 10, этаж 52
    Тел.:+ 7 (495) 510-18-20
    Факс: +7 (495) 690-87-34
    E-mail: skf,moscow@skf, com
    Web-сайт: www.skf.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: +7 (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия виброметров основан на осуществлении непрерывного приема, усилении и преобразовании в электрический сигнал колебаний, амплитуда и частота которых пропорциональна внешнему воздействию (виброскорости), и дальнейшей их передачи на регистрирующее устройство (планшет или телефон) по сети Bluetooth. Виброметр устанавливается на поверхность исследуемого объекта при помощи магнитного держателя. Преобразование вибрации в электрический сигнал происходит с помощью встроенного преобразователя виброскорости (велосиметра).

    Принцип измерения температуры основан на преобразовании потока инфракрасного излучения исследуемого объекта в электрический сигнал, пропорциональный температуре.

    Общий вид виброметров представлен на рисунках 1 и 2.

    Внешний вид. Приборы для измерения и анализа вибрации (Корсар), http://oei-analitika.ru

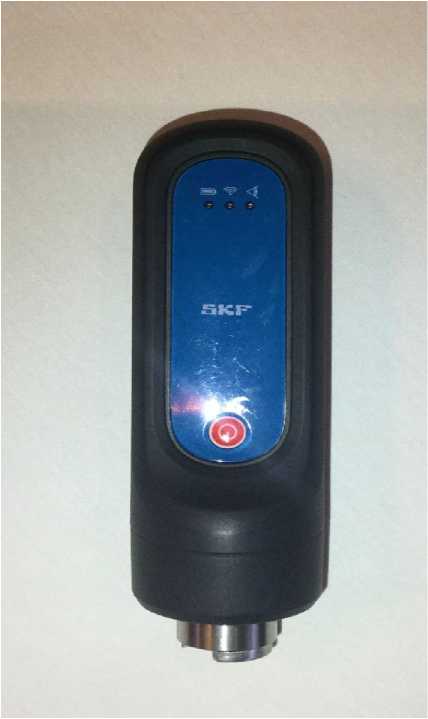

    Рисунок 1 - Общий вид виброметров (вид спереди)

    Внешний вид. Приборы для измерения и анализа вибрации (Корсар), http://oei-analitika.ru

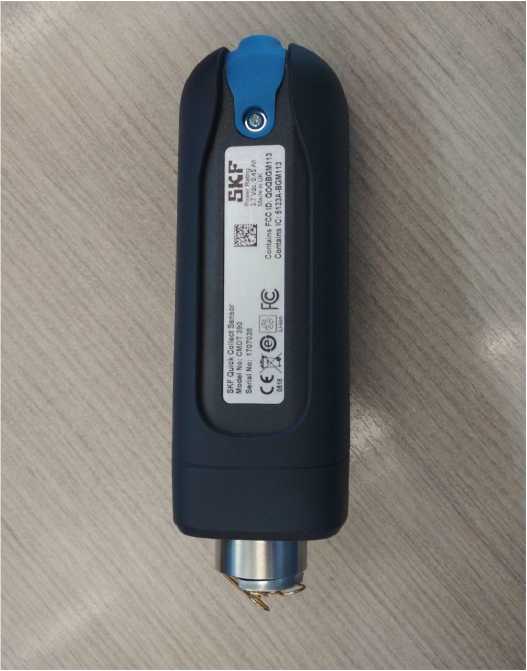

    Рисунок 2 - Общий вид виброметров (вид сзади)


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Виброметр портативный

    SKF Quick Collect Sensor

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    МП № 204/3-12-2018

    1 экз.


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измерений виброскорости (СКЗ), мм/с

    от 0,5 до 55

    Диапазон рабочих частот при измерении виброскорости, Гц

    от 10 до 1000

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности измерения виброскорости в диапазонах рабочих частот и рабочих температур:

    от 10 до 20 Гц включ. и св. 500 до 1000 Гц, дБ

    св. 20 до 500 Гц включ., %

    ±3

    ±5

    Диапазон измерений температуры, °С

    от -20 до +60

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±4,0

    Показатель визирования

    1:8

    Рабочие условия эксплуатации: диапазон температур окружающей среды, °С

    от -20 до +60

    Напряжение питания постоянного тока, В

    12

    Габаритные размеры (длина ^ширина х высота), мм

    45x45x135

    Масса, кг

    0,2
