Номер по Госреестру СИ: 73192-18
73192-18 Корректор объема газа
(SEVC-D (CORUS))
Назначение средства измерений:
Корректор объема газа SEVC-D (CORUS) (далее - корректор) предназначен для измерений температуры и абсолютного давления природного газа, измерения количества импульсов от преобразователей расхода и вычисления расхода и объема природного газа при стандартных условиях на узле учета газа УИРГ ГРС Сапёрная.
Внешний вид.
Корректор объема газа
Рисунок № 1
Внешний вид.
Корректор объема газа
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530207
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, SEVC-D,
Производитель
Изготовитель - Фирма "Itron France"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Статистика
Кол-во поверок - 4
Выдано извещений - 2
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2018.11.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Корректор объема газа (SEVC-D (CORUS))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Itron France"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13750-01 01.07.2011 |
Счетчики газа диафрагменные, Gallus 2000, 2002 (Галлус 2000, 2002) (Китай - только Gallus 2000) Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
21478-09 29.09.2019 |
Счетчики электрической энергии электронные многофункциональные, SL7000 (ACE7000, ACE8000) Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
16 лет |
|
38306-08 21.08.2023 |
Счетчики воды турбинные, TU1 мод. Flostar-M, Flodis Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
6 лет |
|
38309-08 18.09.2018 |
Счетчики холодной воды, MSD Cyble Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
6 лет |
|
38310-08 18.09.2018 |
Счётчики холодной и горячей воды турбинные, Woltex мод. WE, WEN, WEG, WEC, WET, WEHP Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
47657-11 21.03.2021 |
Счетчики газа диафрагменные, GALLUS, GALLUS iV PSC, GALLUS Cyble Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
61397-15 01.09.2021 |
Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные, ACE6000 Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
16 лет |
|
72278-18 |
Корректор объема газа, SEVC-D (CORUS) Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
73192-18 |
Корректор объема газа, SEVC-D (CORUS) Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
76564-19 18.11.2024 |
Счетчики газа диафрагменные, GALLUS Cell Фирма "Itron France" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Корректор объема газа (SEVC-D (CORUS))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 |
Стоимость поверки Корректор объема газа (SEVC-D (CORUS))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4847 | 4254 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3661 | 4254 |
Программное обеспечение
Встроенное программное обеспечение корректора разделено на два отдельных микроконтроллера, расположенных на плате ввода/вывода и процессорной плате, при этом функционально состоит из трех следующих частей:
- метрологически значимое встроенное программное обеспечение, предназначенное для аналоговых измерений на плате ввода/вывода («Metrol»);
- метрологически значимое встроенное программное обеспечение («Kernel»), управляю -щее ядром продукта и обеспечивающее целостность всех метрологических функций;
- неметрологическое встроенное программное обеспечение, осуществляющее управле -ние всеми функциями, не имеющими отношения к метрологии («Application»).
Доступ к загрузке программного обеспечения «Metrol» и «Kernel» блокируется переключателем режима программирования, изменение метрологически значимого программного обеспечения невозможно без нарушения установленных на корректоре пломб.
Идентификационные данные ПО корректоров приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО корректора («Kernel»)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
kernel ker101 3FDA.mot |
|
Номер версии (идентификационный номер) ПО |
Kerl.01 |
|
Цифровой идентификатор ПО |
03FDA |
|
Алгоритм вычисления цифрового идентификатора |
CRC |
Таблица 2 - Идентификационные данные ПО корректора («Metrol»)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
corus io 100.mot |
|
Номер версии (идентификационный номер) ПО |
Metl.00 |
|
Цифровой идентификатор ПО |
310EF |
|
Алгоритм вычисления цифрового идентификатора |
CRC |
Защита ПО корректоров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Знак утверждения типа
Знак утверждения типананосится на маркировочный шильдик корпуса корректора и на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к корректору объема газа SEVC-D (CORUS)
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 208-045-2018 «Корректор объёма газа SEVC-D (CORUS). Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2018 г.
Основные средства поверки:
-
- калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;
-
- манометр грузопоршневой МП-6 (регистрационный номер 52189-12), диапазон задания давления от 0,06 до 0,6 МПа, класс точности 0,02;
-
- манометр грузопоршневой МП-60 (регистрационный номер 52189-12), диапазон задания давления от 0,6 до 6,0 МПа, класс точности 0,02;
- калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;
- барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт корректора или на свидетельство о поверке и на пломбы, устанавливаемые на две защитные пластины, блокирующие доступ к процессорной плате и блоку метрологических компонентов платы ввода/вывода.
Изготовитель
Фирма «Itron France», Франция
Адрес: Avenue des Temps Modernes BP 23, 86361 Chasseneuil du Poitou Cedex France
Заявитель
Общество с ограниченной ответственностью «Газпром инвест»
(ООО «Газпром инвест»)
ИНН 7810483334
Адрес: 196210, г. Санкт-Петербург, Стартовая улица, д. 6, лит. Д
Телефон/факс: +7 (812) 455-17-00 / +7 (812) 455-17-41
E-mail: office@invest.gazprom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода природного газа (далее - газ) в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Коэффициент сжимаемости природного газа вычисляется по ГОСТ 30319.2-2015.
Конструктивно корректор выполнен в виде электронного блока, заключенного в герметичный поликарбонатный корпус со встроенным преобразователем абсолютного давления и термометром сопротивления, встроенным источником питания (литиевая батарея).
В качестве преобразователя абсолютного давления, входящего в состав корректора, используются преобразователи фирмы «Keller AG», Швейцария.
В качестве термометра сопротивления, входящего в состав корректора, используются термометр сопротивления Pt 1000 (класса точности А по ГОСТ 6651-2009) (далее - термометр сопротивления).
В составе корректора имеются три платы:
-
- плата жидкокристаллического дисплея;
-
- процессорная плата, на которой установлены ключевые компоненты прибора (микроконтроллер и его периферийные устройства: модули оперативной и флэш- памяти, и пр.);
-
- плата ввода/вывода, на которой расположены все разъемы, микросхемы для сбора данных давления и температуры, обработки импульсов, аварийных импульсов нарушения защиты, цифровых входных и выходных импульсов, пассивный порт RS-232.
На графическом жидкокристаллическом дисплее выводятся:
-
- объем газа в рабочих условиях, м3;
-
- объем газа, приведенный к стандартным условиям, м3;
-
- расход газа в рабочих условиях, м3/ч;
-
- расход газа, приведенный к стандартным условиям, м3/ч;
-
- абсолютное давление газа, бар;
-
- температура газа, °С;
-
- коэффициенты сжимаемости и коррекции;
-
- текущие дата и время;
-
- версия и дата встроенного программного обеспечения корректора;
-
- 4 значения контрольных сумм CRC, управляемых встроенным программным обеспечением «Kernel»;
-
- статусы текущих и предыдущих аварийных сигналов тревоги;
-
- положение переключателей режима программирования «Прог.» и пользовательского «Польз.»;
-
- серийный номер корректора;
-
- серийный номер и диапазон измерений преобразователя давления;
-
- серийный номер и диапазон измерений термометра сопротивления;
-
- метод расчета коэффициента сжимаемости;
- цена входного импульса от счетчика газа;
- остаточный срок службы батареи;
- компонентный состав газа;
- база данных зарегистрированных параметров и событий.
Информация хранится в циклически записываемой базе данных (до 5900 записей) с программируемыми интервалами времени: 1, 2, 3, 4, 5, 10, 15, 20, 30 мин, 1 ч.
Корректор имеет цифровые интерфейсы: оптический порт и интерфейс RS-232.

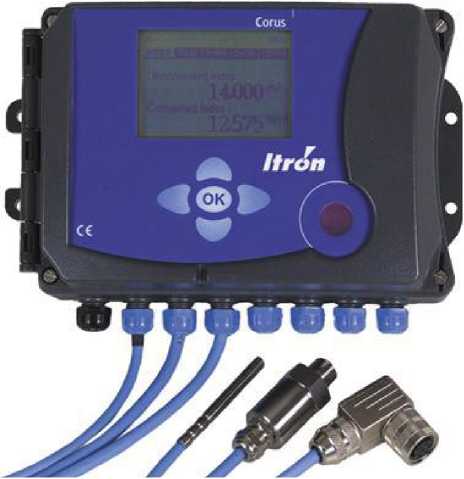

Фотография общего вида корректора представлена на рисунке 1.
Рисунок 1 - Общий вид корректора

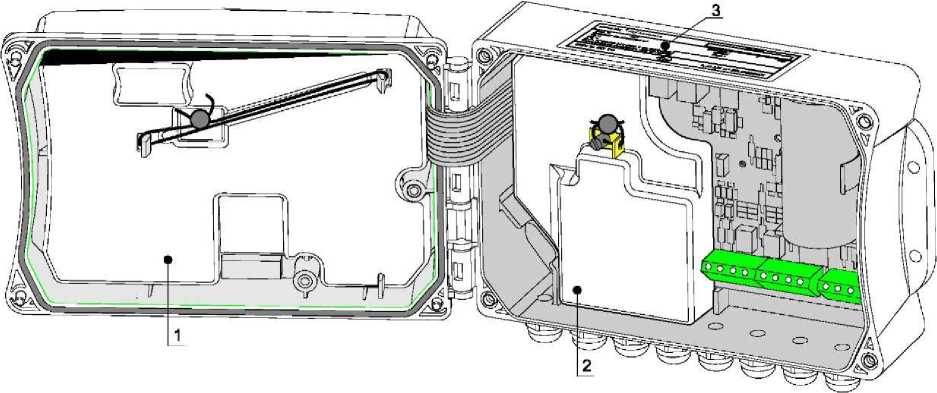

Места нанесения клейм (наклеек и пломб) изображены на рисунке 2.
Рисунок 2 - Места нанесения клейм (наклеек и пломб)
-
1 - защитная пластина процессорной платы
-
2 - защитная пластина блока метрологических компонентов платы ввода/вывода
-
3 - маркировочный шильдик с метрологическими параметрами настройки корректора
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная частота выходных импульсов от счетчика газа, Гц |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс |
±1 |
|
Диапазон измерений абсолютного давления газа, МПа |
от 0,09 до 1 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении абсолютного давления газа, % |
±0,15 |
|
Диапазон измерений температуры газа, °С |
от -20 до +50 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С |
±0,3 |
|
Пределы допускаемой относительной погрешности вычислений объема природного газа при стандартных условиях, обусловленные программной реализацией алгоритмов, % |
±0,05 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры природного газа: - диапазон изменений абсолютного давления газа, МПа |
от 0,1 до 1,0 |
|
- диапазон изменений плотности природного газа при стандартных условиях, кг/м3 |
от 0,6905 до 0,7020 |
|
- диапазон изменений молярной доли азота, % |
от 0,444 до 0,662 |
|
- диапазон изменений молярной доли диоксида углерода, % |
от 0,165 до 0,318 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °С |
от -25 до +55 |
|
- относительная влажность при температуре +35 °С, % |
до 85 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Срок работы батареи (питание от внутреннего источника), лет |
5 |
|
Электропитание, В - литиевая батарея |
3,6 |
|
Маркировка взрывозащиты |
0ExiaIICT4X |
|
Габаритные размеры электронного блока, мм, не более - длина |
222 |
|
- ширина |
145 |
|
- глубина |
86 |
|
Масса, кг, не более - электронного блока |
1,5 |
|
- преобразователей |
0,5 |
|
Средний срок службы корректора, лет |
15 |
|
Средняя наработка до отказа корректора, ч |
70000 |
