Номер по Госреестру СИ: 73278-18
73278-18 Машины координатные измерительные
(CATRIM)
Назначение средства измерений:
Машины координатные измерительные CATRIM (далее - КИМ) предназначены для измерений геометрических размеров и формы деталей сложной формы.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Программное обеспечение
КИМ оснащены программным обеспечением (далее - ПО) GEO P и Metrolog X4.
Вычислительные алгоритмы программ расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Программы блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
GEO P |
Metrolog X4 |
Номер версии (идентификационный номер) ПО |
не ниже v. 1.7 |
не ниже V9SP2 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом, а также на торцевую часть корпуса КИМ методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным CATRIM
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП 203-42-2018 «Машины координатные измерительные CATRIM. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 августа 2018 г.
Основные средства поверки:
- концевые меры длины 3- го разряда по ГОСТ Р 8.763-2011
-керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
MDM METROSOFT S.R.L., Италия
Адрес: Via IV Novembre, 24 40061 Minerbio (BO)-Italia
Телефон: +39 51 6605137, факс: +39 51 6605543
E-mail: info@mdmmetrosoft.com
Web-сайт: www.mdmmetrosoft.com
Заявитель
ООО «РЕГИОНАЛЬНАЯ ПРОМЫШЛЕННАЯ КОМПАНИЯ» (ООО «РПК»)
Адрес: 195196, г. Санкт-Петербург, Таллинская улица 7, литера М, помещение 2 ИНН 7806274641
Телефон: +7 (812) 226-60-47, факс: +7 (812) 226-60-47
E-mail: ricboss@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия КИМ основан на поочередном измерении координат точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения поверхностей в соответствующей системе координат.
Машины координатные измерительные выпускаются трех модификаций CATRIM CNC 2N, CATRIM CFC 3N, CATRIM CFC 6N, различающихся типоразмерами.
Конструкция КИМ портальная, с неподвижным измерительным столом и боковым приводом портала. Пиноль и направляющие по осям X и Z у модификаций CATRIM CFC 3N, CATRIM CFC 6N выполнены из легкого углепластика, у модификации CATRIM CNC 2N из стали. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная головка (Renishaw PH10M с датчиком TP2/TP20, TP200 Renishaw или TC2 MDM Metrosoft).
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.
Общий вид машин координатных измерительных CATRIM представлен на рисунке 1
Место нанесения знака утверждения типа
а)
б)

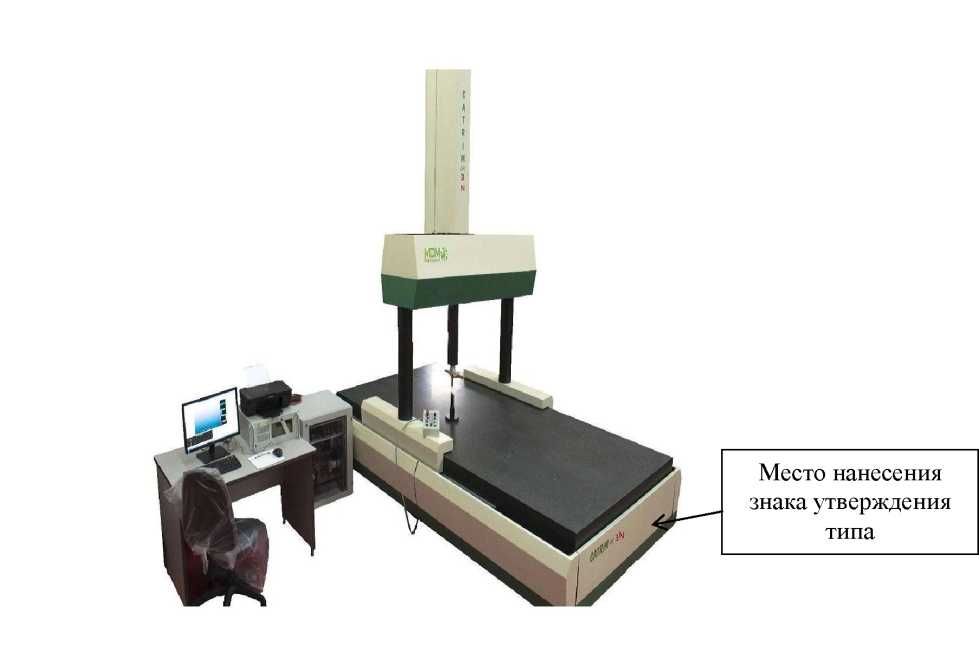

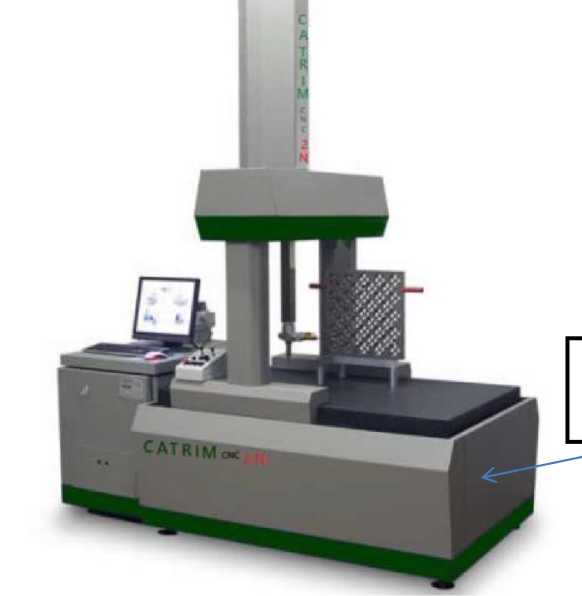

Рисунок 1 - Общий вид машин координатных измерительных CATRIM а) CATRIM CNC 2N; б) CATRIM CFC 3N, CATRIM CFC 6N
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина координатная измерительная CATRIM |
- |
1 шт. |
Пульт управления |
- |
1 шт. |
Шкаф управления |
- |
1 шт. |
Калибровочная сфера диаметром 25 мм |
- |
1 шт. |
Приспособления для закрепления измеряемой детали1) |
- |
1 комплект |
Комплект сменных измерительных наконечников^ |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 203-42 2018 |
1 экз. |
Примечание:1)Поставляются по дополнительному заказу |
Таблица 2 - Метрологические характеристики машин координатных измерительных
CATRIM
Модификация |
CNC 2N |
CFC 3N |
CFC 6N |
Диапазон измерений по осям, мм, не более: -X |
От 0 до 700 |
От 0 до 1200 |
От 0 до 2000 |
-Y |
От 0 до 500 |
От 0 до 800 |
От 0 до 1200 |
-Z |
От 0 до 500 |
От 0 до 800 |
От 0 до 1000 |
Пределы допускаемой абсолютной объемной погрешности, MPEe , мкм ^=длина в мм) |
±(3+4-L/1000) |
±(3+3-L/1000) |
±(4+3Ъ/1000) |
Пределы допускаемой абсолютной погрешности щуповой головки МРЕР, мкм - TP2/TP 20 Renishaw |
±2,2 |
±2,2 |
±2,2 |
- TP200 Renishaw |
±1,9 |
±1,9 |
±2,2 |
- TC2 MDM Metrosoft |
±1,7 |
±1,7 |
±1,7 |
Таблица 3 - Технические характеристики машин координатных измерительных CATRIM
Давление подачи воздуха, MPa |
0,6 | ||
Расход воздуха, л/мин |
150 |
250 | |
Напряжение питающей сети, В |
380±10 | ||
Частота питающей сети, Гц |
50 | ||
Габаритные размеры, мм, не более | |||
-длина |
2200 |
1630 |
3350 |
-ширина |
1150 |
1500 |
1950 |
-высота |
2600 |
3400 |
3650 |
Масса прибора, кг, не более |
2500 |
4000 |
7000 |
Диапазон рабочих температур, °C |
От +18 до +24 | ||
Относительная влажность воздуха, %, |
65, без конденсата | ||
не более | |||
Допускаемые температурные градиенты при |
±1 | ||
поверке, °С/м |
