Номер по Госреестру СИ: 73553-18
73553-18 Расходомеры жидкости
(M30, M80)
Назначение средства измерений:
Расходомеры жидкости М30, М80 (далее - расходомеры) предназначены для измерений объема нефтепродуктов, протекающих по трубопроводу.
Внешний вид.
Расходомеры жидкости
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам жидкости М30, М80
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу НА.ГНМЦ.0153-17 МП «Инструкция. ГСИ. Расходомеры жидкости М80. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 28.05.2018 г.
Основные средства поверки:
-
- мерник эталонный 2-го разряда М2р-2000-0,05 (регистрационный номер в Федеральном информационном фонде 18585-14);
-
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера или в раздел 8 паспорта, а также на пломбы в соответствии с рисунком 1.
Изготовитель
Фирма «Liquid Controls», США
Адрес: 105 Albrecht Drive, Lake Bluff, Illinois, 60044, USA
Телефон: +1 847-295-1050
Факс: +1 847-295-1057
Web-сайт: www.lcmeter.com
Заявитель
Общество с ограниченной ответственностью «Базовый Авиатопливный Оператор»
(ООО «БАТО»)
ИНН 7706693215
Адрес: 350040, г. Краснодар, ул. Димитрова, дом 164, корпус 1
Телефон/факс: +7 (861) 263-66-82, 201-80-80
E-mail: info@bato.aero
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес:420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон/факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Принцип работы расходомеров основан на зависимости скорости вращения ротора расходомера от объемного расхода жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через расходомер.
Конструктивно расходомеры состоят из первичного преобразователя расхода и механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находятся измерительные камеры и вращающийся ротор с лопастями. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через расходомер, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

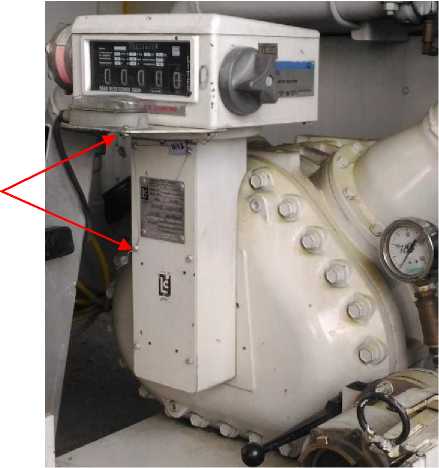

Общий вид расходомера и схема пломбировки показаны на рисунке 1.
Места установки пломб
Рисунок 1 - Общий вид и схема пломбировки расходомера
Таблица 1 - Метрологические характеристики
Наименование характеристик |
Значения характеристик | |
М30 |
М80 | |
Диапазон объемного расхода жидкости, м3/ч |
от 7,90 до 79,00 |
от 18,18 до 181,80 |
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,15 |
Таблица 2 - Основные технические характеристики
Наименование характеристик |
Значения характеристик | |
М30 |
М80 | |
Диаметр условного прохода, мм |
100 |
150 |
Максимальное давление жидкости, МПа |
1,0 | |
Диапазон вязкости жидкости, мм2/с |
от 0,55 до 36 | |
Диапазон температуры жидкости, °С |
от - 40 до + 70 | |
Габаритные размеры, мм, не более: | ||
высота |
551 |
698 |
ширина |
494 |
540 |
длина |
400 |
724 |
Масса, кг, не более |
54,4 |
91,2 |
Средняя наработка на отказ, ч |
25000 | |
Средний срок службы, лет |
10 |
