Номер по Госреестру СИ: 73563-18
73563-18 Расходомеры электромагнитные
(FOXBORO)
Назначение средства измерений:
Расходомеры электромагнитные FOXBORO предназначены для измерений объемного расхода (объема) жидких электропроводящих продуктов.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры электромагнитные
Рисунок № 9
Внешний вид.
Расходомеры электромагнитные
Рисунок № 10
Программное обеспечение
Внутреннее программное обеспечение (ПО), встроенное в Расходомеры электромагнитные FOXBORO, реализует алгоритм измерения скорости потока рабочей среды и преобразования его в объемный расход (объем). Так же оно выполняет функции
преобразования измеренных величин в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Внутреннее ПО записывается в преобразователь сигналов и является неизменяемым и несчитываемым.
Защита внутреннего ПО осуществляется при помощи пароля. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО расходомеров электромагнитных FOXBORO приведены в таблице 1.
аблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
IMT30A |
IMT31A |
IMT33A | |
Идентификационное наименование ПО |
CG110 41100 |
CG100 41100 |
CG300 11100 |
Номер версии (идентификационный номер) ПО |
не ниже 3.хх |
не ниже 3.хх |
не ниже 3.хх |
Цифровой идентификатор ПО |
не отображается |
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом. КомплектностьТаблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным FOXBORO
Техническая документация фирмы «Schneider Electric Systems USA, Inc.», США
Поверка
Поверкаосуществляется по документу РТ-МП-5493-449-2018 «ГСИ. Расходомеры электромагнитные FOXBORO. Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 августа 2018 г.
Основные средства поверки:
-
- установка поверочная расходомерная «Flow Master» (регистрационный номер в Федеральном информационном фонде 40125-08);
-
- установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном информационном фонде 29553-05);
-
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12);
-
- весы электронные К (регистрационный номер в Федеральном информационном фонде 45158-10);
-
- плотномер ПЛОТ-3Б (регистрационный номер в Федеральном информационном фонде 20270-12)
-
- Устройство «MAGCHECK VERIFICATOR» (регистрационный номер в Федеральном информационном фонде 32186-11);
-
- Устройство «OPTICHECK» (регистрационный номер в Федеральном информационном фонде 71481-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Фирма «Schneider Electric Systems USA, Inc.», СШААдрес: Kerkeplaat 12, 3313 LC, Dordrecht Нидерланды
Юридический адрес: 38 Neponset Ave., Foxboro, MA 02035.», USA
Телефон: +1 508 549 2424
Факс: +1 508 549 4999
Web-сайт: www.schnei der-el ectri c.com
Лист № 8 Всего листов 8
Заявитель
Общество с ограниченной ответственностью «Шнейдер Электрик Системс»
(ООО «Шнейдер Электрик Системс»)
ИНН 7707631042
Адрес: 127018, г. Москва, ул. Двинцев, д. 12, кор. 1
Телефон: +7 (495) 777-99-90
Web-сайт: www.schneider-electric.ru
Е-mail: pa.moscow@schneider-electric.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Принцип работы основан на законе электромагнитной индукции Фарадея. Магнитное поле создается специальными катушками возбуждения первичного преобразователя, роль проводника выполняет электропроводящий продукт. При движении продукта в магнитном поле наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения продукта. ЭДС индукции снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит ее преобразование в значение объемного расхода.
Расходомеры электромагнитные FOXBORO состоят из двух частей - первичного преобразователя и преобразователя сигналов, которые могут быть жестко связаны единой
механической конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).
Преобразователь сигналов формирует выходные сигналы: аналоговый, частотноимпульсный, а также поддерживает различные протоколы цифровой коммуникации (HART, RS-485 Modbus, Profibus, Foundation Fieldbus).
Первичный преобразователь представляет собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из непроводящего материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля поверх измерительной трубы размещены катушки возбуждения.
Первичные преобразователи изготавливаются в следующих модификациях: FOXBORO 9500A, FOXBORO 9600A, FOXBORO 9700A, FOXBORO 8400A, FOXBORO 8500A, которые представлены на рисунках 1.1 - 1.3.
Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания катушки возбуждения первичного преобразователя.
Преобразователи сигналов IMT30A, IMT31A, IMT33A отличаются друг от друга конструктивным исполнением, набором выходных сигналов, набором диагностических и вспомогательных функций. Общий вид преобразователей сигналов представлен на рисунке 2.

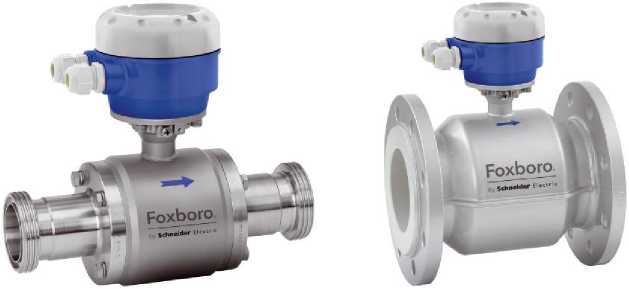

а) FOXBORO 9500A
б) FOXBORO 9600A

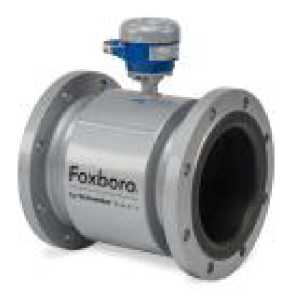

в) FOXBORO 9700A
Рисунок 1.1 - Общий вид первичных преобразователей FOXBORO (раздельное исполнение)
д) FOXBORO 8500A
Рисунок 1.2 - Общий вид первичных преобразователей FOXBORO (раздельное исполнение)
Foxho

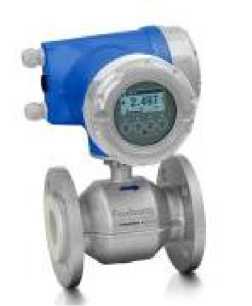

б) FOXBORO 9500A+IMT31A

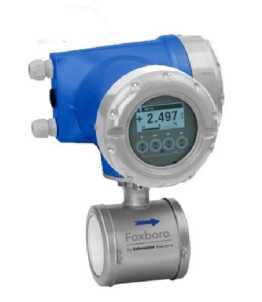

в) FOXBORO 9600A+IMT30A

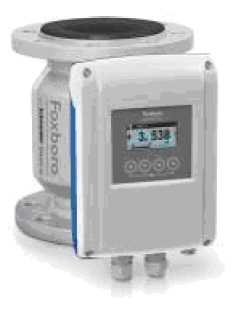

а) FOXBORO 9700A+IMT30A

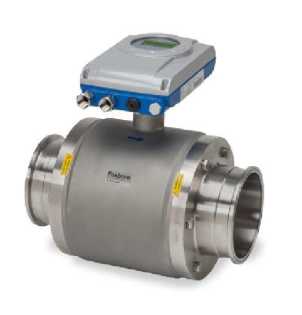

е) FOXBORO 8500A+IMT33A
д) FOXBORO 8400A+IMT30A
а) IMT33A
Я”! ■
б) IMT31A
Рисунок 1.3 - Общий вид первичных преобразователей FOXBORO (компактное исполнение)

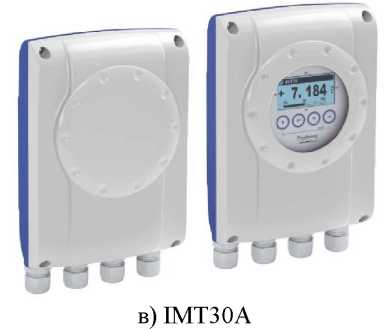

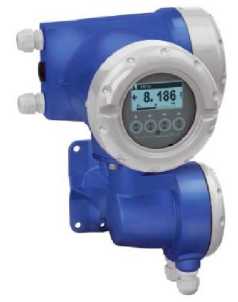

Рисунок 2 - Общий вид преобразователей сигналов FOXBORO
Преобразователи сигналов выпускаются в следующих исполнениях:
-
- компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь;
-
- разнесенное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (только IMT33A);
-
- разнесенное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем;
-
- разнесенное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (только IMT33A).
При поверке расходомеров электромагнитных FOXBORO могут применяться специальные устройства «MAGCHECK VERIFICATOR» или «OPTICHECK».
В зависимости от условий применения и требуемых характеристик расходомера электромагнитного FOXBORO, первичные преобразователи комбинируются с различными преобразователями сигналов.
Наименование |
Обозначение |
Количество |
Расходомер электромагнитный |
FOXBORO |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-5493-449-2018 |
1 экз. |
Тара |
- |
1 шт. |
*-------------------------------------------------------------------------------------------------------------------------------------------------------------- Допускается поставка в количестве 1 экземпляра на партию. |
Основные метрологические и технические характеристики расходомеров электромагнитных FOXBORO представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||
8400А |
8500А |
9500A |
9600A |
9700A | |||||
Номинальный диаметр DN |
от 10 |
от 2,5 |
от 10 |
от 25 |
от 1400 |
от 2,5 |
от 10 |
от 2,5 |
от 1400 |
до 150 |
до 6 |
до 100 |
до 1200 |
до 2000 |
до 6 |
до 150 |
до 1200 |
до 2000 | |
Измеряемая скорость потока v, м/с |
от -12 до + |
12 | |||||||
Пределы допускаемой относительной погрешности измерений объемного расхода (объема): | |||||||||
- IMT30A (5 < v < 12 м/с), % |
±0,50 |
±0,50 |
±0,50 |
- |
- |
±0,50 |
±0,50 |
- | |
- IMT30A (1 < v < 5 м/с), % |
±0,55 |
±0,55 |
±0,55 |
- |
- |
±0,55 |
±0,60 |
- | |
- IMT30A (v < 1 м/с), % |
±0,75 |
±0,75 |
±0,75 |
- |
- |
±0,75 |
±0,75 |
- | |
- IMT31A (5 < v < 12 м/с), % |
±0,40 |
±0,40 |
±0,30 |
±0,30 |
- |
±0,40 |
±0,30 |
±0,30 |
- |
- IMT31A (1 < v < 5 м/с), % |
±0,50 |
±0,50 |
±0,40 |
±0,40 |
- |
±0,50 |
±0,40 |
±0,50 |
- |
- IMT31A (v < 1 м/с), % |
±0,70 |
±0,70 |
±0,60 |
±0,60 |
- |
±0,70 |
±0,60 |
±0,65 |
- |
- IMT33A (5 < v < 12 м/с), % |
±0,30 |
±0,30 |
±0,15 |
±0,20 |
±0,30 |
±0,30 |
±0,20 |
±0,20 |
±0,30 |
- IMT33A (1 < v < 5 м/с), % |
±0,50 |
±0,50 |
±0,25 |
±0,30 |
±0,50 |
±0,50 |
±0,30 |
±0,30 |
±0,40 |
- IMT33A (v < 1 м/с), % |
±0,80 |
±0,80 |
±0,40 |
±0,40 |
±0,80 |
±0,80 |
±0,45 |
±0,40 |
±0,70 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) после поверки с применением устройств «MAGCHECK VERIFICATOR» или «OPTICHECK», % |
±1,0 | ||||||||
Повторяемость, % |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
8400А |
8500А |
9500A |
9600A |
9700A | |
Максимальное рабочее давление, МПа, не более |
4,0 | ||||
Проводимость среды, мкСм/см: - стандартно |
> 5 |
> 1 |
> 5 |
> 1 |
> 1 |
- деминерализованная вода |
> 20 |
> 20 |
> 20 |
> 20 |
> 20 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||||
8400А |
8500А |
9500A |
9600A |
9700A | ||
Допустимое содержание газовых включений (по объему), %, не более - IMT30A |
3 |
5 |
3 | |||
- IMT31A |
3 |
5 |
3 | |||
- IMT33A |
5 |
5 |
5 | |||
Допустимое содержание твердых включений (по объему), %, не более - IMT30A |
10 | |||||
- IMT31A |
10 | |||||
- IMT33A |
70 | |||||
Условия эксплуатации: температура рабочей среды, °С |
от -25 до +120 |
от -40 до +180 |
от -5 до +90 |
от -40 до +140 |
от -40 до +180 | |
температура окружающей среды: | ||||||
- стандартно, °С |
от -25 до +65 |
от -40 до +65 |
от -20 до +65 |
от -40 до +65 |
от -40 до +65 | |
- опционально, °С |
- |
- |
от -40 до +55 |
- |
от -40 до +55 | |
Условия хранения: температура окружающей среды, °С |
от -50 до +70 | |||||
атмосферное давление, кПа относительная влажность (при температуре |
от 84 до 106 | |||||
+25 °С), %, не более |
95±3 | |||||
Параметры электрического питания: частота переменного тока, Гц |
50 / 60 | |||||
напряжение переменного тока, В |
24 +10% (кроме IMT30A); (100...230)-^ ; 240 +5% | |||||
напряжение постоянного тока, В |
24 +30% ; 24 +30% 24 -25% ; 24 -55% | |||||
Потребляемая мощность, не более: а) IMT30A - для переменного тока, В^А |
15 | |||||
- для постоянного тока, Вт |
5,6 |
Продолжение таблицы 3
Наименование характеристики |
Значение | ||||
8400А |
8500А |
9500А |
9600А |
9700А | |
б) IMT31A - для переменного тока, В^А |
7 | ||||
- для постоянного тока, Вт |
4 | ||||
в) IMT33A - для переменного тока, В^А |
22 | ||||
- для постоянного тока, Вт |
12 | ||||
Выходные сигналы: - постоянного тока, мА |
от 0 до 20 | ||||
- частотный (импульсный), Гц |
от 0,01 до 10000 | ||||
- ширина импульса, мс |
от 0,05 до 2000 | ||||
- цифровой |
HART, RS-485 Modbus, Profibus, Foundation Fieldbus | ||||
Масса первичных преобразователей, кг, не более |
от 1,7 до 15 |
от 1,6 до 8,8 |
от 5 до 1860 |
от 1,5 до 44,3 |
от 3 до 1860 |
Масса преобразователей сигналов, кг, не более | |||||
- IMT30A |
1,8; 1,9 | ||||
- IMT31A |
1,9; 3,5 | ||||
- IMT33A |
4,2; 5,7 | ||||
Габаритные размеры первичных преобразователей, мм, не более |
270 х 230 х 457 |
270 х 230 х 392 |
2000 х 2265 х 2445 |
325 х 254 х 479 |
2000 х 2265 х 2445 |
Габаритные размеры преобразователей сигналов, мм, не более | |||||
- IMT30A |
260 х 157 х 111,7 | ||||
- IMT31A |
257 х 161 х 95,2 | ||||
- IMT33A |
277 х 202 х 295,8 |
Лист № 7 Всего листов 8
