Номер по Госреестру СИ: 73612-18
73612-18 Генераторы сигналов высокочастотные
(АКИП-3417)
Назначение средства измерений:
Генераторы сигналов высокочастотные серии АКИП-3417 (далее по тексту -
генераторы) предназначены для воспроизведения сигналов высокочастотных колебаний синусоидальной и прямоугольной формы с различными видами модуляции, а также сигналов стандартных форм: треугольной, импульсной, шумовой, постоянного тока.
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Версия ПО |
Номер версии (идентификационный номер ПО):
|
не ниже 001.0500.001 не ниже 1.0.0 |

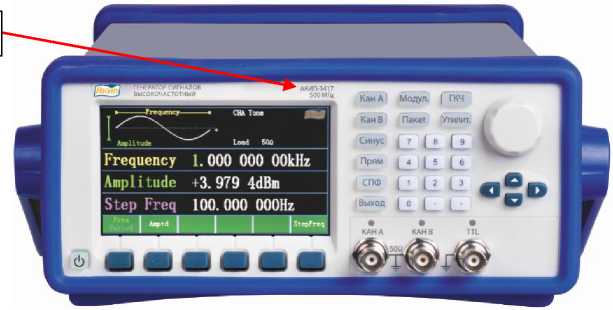

Модификация АКИП-3417
А

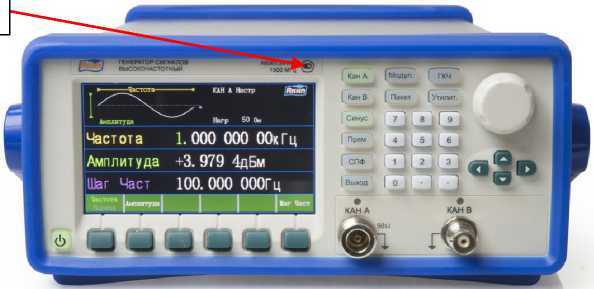

Модификации АКИП-3417/1, АКИП-3417/2
Модификация АКИП-3417/3
Рисунок 1 - Внешний вид генераторов и место нанесения знака утверждения типа (А)

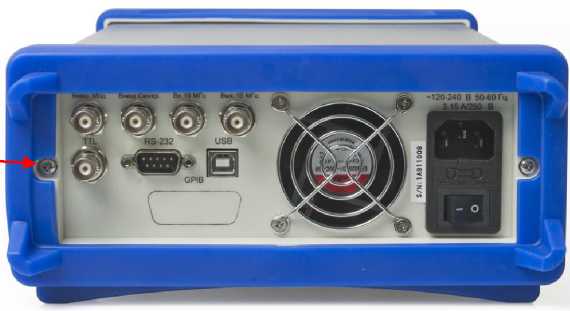

Рисунок 2 - Вид задней панели генераторов и схема пломбировки от несанкционированного доступа (Б)
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 7 Всего листов 7
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным серии АКИП-3417
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 2409 Гц
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Техническая документация изготовителя «Shijiazhuang Suin Instruments CO., LTD»
Поверка
Поверкаосуществляется по документу ПР-29-2018МП «Генераторы сигналов высокочастотные серии АКИП-3417. Методика поверки», утвержденному АО «ПриСТ» 6 сентября 2018 г.
Основные средства поверки:
-
- частотомер универсальный CNT-90XL (Госреестр № 70888-18);
-
- стандарт частоты водородный Ч1-1007 (Госреестр № 40466-09);
-
- преобразователи измерительные NRP-Z91 (Госреестр № 37008-08);
-
- вольтметр универсальный В7-78/1 (Госреестр № 69742-17);
-
- осциллограф цифровой запоминающий HDO6104AR (Госреестр № 66613-17);
-
- анализатор сигналов N9030A (Госреестр № 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Shijiazhuang Suin Instruments CO., LTD», Китай.Адрес изготовителя: A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200, China.
Тел./факс: +86 311 83897147 / +86 311 83897040.
Web-сайт: http://www. suindigital.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31
Тел./факс: +7(495) 777-55-91 / +7(495) 633-85-02
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: +7(495) 777-55-91, факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, генерация сигнала на выходе «А» основана на технологии ФАПЧ (фазовая автоподстройка частоты), генерация сигнала на выходе «В» (кроме модификации АКИП-3417/3) основана на технологии прямого цифрового синтеза.
На передней панели генератора находится цветной жидкокристаллический дисплей, функциональные кнопки для выбора формы генерируемого сигнала и типа модуляции, кнопки управления меню, а также цифровые кнопки, кнопки со стрелками и вращающийся регулятор для задания значений параметров выходного сигнала. В нижней части панели расположены выходные разъемы.
На задней панели генераторов расположены разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для внешней опорной частоты 10 МГц, сигнала внешней синхронизации, модуляции и запуска, вход встроенного частотомера для контроля частоты сигнала (только для модификации АКИП-3417) и выход разъем внутреннего опорного генератора 10 МГц.
Генераторы выпускаются в следующих модификациях: АКИП-3417, АКИП-3417/1, АКИП-3417/2, АКИП-3417/3, которые отличаются верхней границей диапазона частот, количеством каналов и набором функций.
Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели генераторов и схема пломбировки от несанкционированного доступа приведены на рисунке 2. Для пломбировки используется один из крепежных винтов на задней панели.
приведены в таблицах 2 - 5
Таблица 2 - канала «А» для модификаций
АКИП-3417, АКИП-3417/1, АКИП-3417/2
Наименование характеристики |
Значение характеристики | ||
1 |
2 |
3 |
4 |
Модификация |
АКИП-3417 |
АКИП-3417/1 |
АКИП-3417/2 |
Диапазон частот, Гц, для форм сигнала:
|
от Г10-6 до 5Ч08 от Г10-6 до 8Ч07 |
от Г10-6 до Г109 от Г10-6 до 8Ч07 |
от Г10-6до 1Д109 от Г10-6 до 8 107 |
Максимальная разрешающая способность, Гц |
Г10-6 | ||
Пределы допускаемой относительной погрешности установки частоты в диапазоне:
|
±Г10-6 ±5Ч0-5 | ||
Форма сигнала |
Синусоидальная, прямоугольная | ||
Уровень гармоник в выходном сигнале по отношению к уровню несущей, дБн1), не более (при установке уровня выходного сигнала < 4 дБм2)) |
-33 | ||
Уровень негармонических составляющих в выходном сигнале по отношению к уровню несущей, дБн, не более (при установке уровня выходного сигнала < 4 дБм и FnF.R3) > 5 кГц) |
-40 | ||
Длительность фронта и среза сигнала прямоугольной формы, нс, не более |
15 | ||
Выброс на вершине сигнала прямоугольной формы, %, не более |
5 | ||
Виды модуляции4) |
AM, ЧМ, FSK, PSK, ГКЧ , пакетный режим | ||
Характеристики пакетной модуляции | |||
Форма сигнала несущей |
Синусоидальный, прямоугольный | ||
Источник запуска |
Ручной, внешний, внутренний, стробирующий | ||
Частота сигнала несущей, МГц, не более |
80 | ||
Количество циклов |
от 1 до 1 •Ю4 | ||
Диапазон установки периода, с |
от Г10-4 до 800 | ||
|
Продолжение таблицы 2
1 |
2 3 4 |
Характеристики амплитудной и частотной модуляции | |
Форма сигнала несущей |
Синусоидальная, прямоугольная |
Источник модуляции |
Внутренний/внешний |
Форма сигнала модуляции |
Синусоидальная, прямоугольная, треугольная |
Диапазон установки частоты модуляции, Гц:
|
от 1М0-6 до 2М04 от 1М0-6 до 2М04 от 1М0-6 до 1М04 |
Диапазон установки глубины АМ, %, при установке уровня выходного сигнала
> 80 МГц |
от 1 до 120 от 1 до 80 |
Диапазон установки девиации ЧМ, Гц
|
от 0 до Fhec1)/ 2 от 0 до 1 •Ю5 |
Характеристики FSK, PSK модуляции | |
Форма сигнала несущей |
Синусоидальная, прямоугольная |
Источник модуляции |
Внутренний/внешний |
Диапазон установки частоты модуляции, Гц |
от 1М0-6 до 1М04 |
Диапазон установки перестройки по частоте, Гц |
от 1М0-4 до 8М07 |
Диапазон установки перестройки по фазе |
от 0° до 460° |
Характеристики Г |
КЧ |
Форма сигнала несущей |
Синусоидальный, прямоугольный |
Тип модуляции |
Линейная, логарифмическая, пошаговая |
Источник запуска |
Ручной, внешний, внутренний |
Время качания, с, при установленном типе модуляции:
|
от 1М0-4 до 800 от 0,1 до 800 от 0,05 до 10 |
Диапазон установки уровня выходного сигнала (размах) на нагрузке 50 Ом, дБм в диапазонах частот сигнала синусоидальной формы:
|
от -127 до +13 от -110 до +13 от -105 до +14 |
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБм в диапазонах частот сигнала синусоидальной формы:
|
±1 ±1,5 ±2,5 |
1' Где Fhec - частота несущего сигнала, Гц |
Таблица 3 - канала «В» для модификаций
АКИП-3417, АКИП-3417/1, АКИП-3417/2
Наименование характеристики |
Значение характеристики |
Диапазон частот, Гц |
от Г10-6 до 1-107 |
Максимальная разрешающая способность, Гц |
Г10-6 |
Пределы допускаемой относительной погрешности установки частоты в диапазоне:
|
±Г10-6 ±540-5 |
Форма сигнала |
Синусоидальная, прямоугольная, треугольная, импульсная, экспоненциальная, шумовая, кардиосигнал, постоянного тока |
Длительность фронта и среза сигнала прямоугольной формы, нс, не более |
50 |
Диапазон установки коэффициента заполне-ния сигнала прямоугольной формы, % |
от 0,01 до 99,99 |
Длительность фронта и среза сигнала импульсной формы, нс, не более |
50 |
Диапазон установки длительности импульса, с |
от 240-8 до 20 |
Диапазон установки ассиметричности сигнала треугольной формы, % |
от 0 до 100 |
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, В |
от 1 • 10-3 до 10 |
Диапазон установки постоянного напряжения смещения на нагрузке 50 Ом, В |
±5 |
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала синусоидальной формы на частоте 1 кГц, В |
±(0,01-U1)+1-10’3) |
1) Где U - уровень выходного сигнала (размах), установленный на выходе, В |
Таблица 4 - для модификации АКИП-3417/3
Наименование характеристики |
Значение характеристики |
Форма сигнала |
Синусоидальная |
Диапазон частот, Гц |
от 2,5407 до 340у |
Максимальная разрешающая способность, Гц |
3 |
Пределы допускаемой относительной погрешности установки частоты |
±540-6 |
Уровень гармоник в выходном сигнале по отношению к уровню несущей, дБн, не более при установке уровня выходного сигнала < -5 дБм |
-35 |
Уровень негармонических составляющих в выходном сигнале по отношению к уровню несущей, дБн, не более |
-60 |
Спектральная плотность мощности фазовых шумов при отстройке от несущей на 20 кГц, дБн/Гц |
от -115 до -90 |
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм |
от -60 до +10 |
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБм в диапазонах частот:
|
±(0,02<P1)+1) ±(0,04<P+1) |
1) Где Р - уровень мощности, установленный на выходе, дБм |
Таблица 5 - Масса, габаритные размеры и условия применения
Наименование характеристики |
Значение характеристики | |
Модификации |
АКИП-3417, АКИП-3417/1, АКИП-3417/1 |
АКИП-3417/3 |
Напряжение питающей сети, В |
от 100 до 240 |
от 200 до 240 |
Частота питающей сети, Гц |
от 45 до 55 | |
Потребляемая мощность, В • А, не более |
40 |
20 |
Г абаритные размеры, мм, ширинахдлинахвысота |
254х374х103 |
256x386x123 |
Масса, кг |
4,2 |
5 |
Рабочие условия применения1-* | ||
- температура окружающего |
от +10 до +40 | |
воздуха, °С - относительная влажность, %, не более |
80 | |
1) Метрологические характеристики нормируются через 30 минут после прогрева генератора | ||
при температуре (23±5) °С |
