Номер по Госреестру СИ: 73699-18
73699-18 Счётчики аэрозольных частиц
(MetOne мод. 6000, 6000P, 7000)
Назначение средства измерений:
Счётчики аэрозольных частиц MetOne моделей 6000, 6000P, 7000 (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе и неагрессивных газах.
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Программное обеспечение
Счётчики имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования счётчика, выполнения измерений, хранения результатов измерений; автономное ПО - сбора, обработки, отображения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Встроенное ПО |
Автономное ПО | |
Идентификационное наименование ПО |
MetOne |
MetOneSetupUtility |
Номер версии (идентификационный номер) ПО |
не ниже 200 |
не ниже 2 |
Знак утверждения типа
Знак утверждения типананосится на корпус счётчика с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц MetOne моделей 6000, 6000Р, 7000
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 242-2264-2018 «ГСИ. Счётчики аэрозольных частиц MetOne моделей 6000, 6000Р, 7000. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 27 сентября 2018 г.
Основные средства поверки:
- рабочий эталон единицы счётной концентрации аэрозольных частиц с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная
Лист № 4 Всего листов 4 поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на корпус счётчика и (или) на свидетельство о поверке.
Изготовитель
Beckman Coulter, Inc., США
Адрес: 250 South Kraemer Boulevard, Brea CA 92821-6232
Телефон/факс: +1 (714) 993-5321
Web-сайт: www.beckmancoulter.com E-mail: info@beckmancoulter.com
Завод-изготовитель:
Hach Company, США
Адрес: 5600 Lindenbergh Drive, Loveland, CO 80538
Заявитель
Общество с ограниченной ответственностью «Бекмен Культер» (ООО «Бекмен Культер»)
ИНН 5501055049
Адрес: 109004, г. Москва, ул. Станиславского, д. 21, стр. 3
Телефон: +7 (495) 228-67-00; факс: +7 (495) 228-67-01
Web-сайт: www.beckmancoulter.ru
E-mail: info@beckmancoulter.ru
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия счётчиков - оптический и основан на регистрации рассеянного оптического излучения аэрозольными частицами. Луч, формируемый источником излучения, попадает в кювету, где рассеивается находящимися на его траектории частицами. Рассеянное излучение регистрируется с помощью фотодетектора. Изменение интегральной интенсивности рассеянного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц вычисляется с помощью специализированного программного обеспечения как отношение количества зарегистрированных частиц к прокачанному через кювету объёму воздушной пробы.
Конструктивно счётчики выполнены в едином блоке. Прокачка анализируемой пробы в моделях 6000 и 7000 осуществляется с помощью внешнего источника вакуума (насоса), 6000P -с помощью встроенного насоса.
Счётчики выпускаются в виде трёх моделей и нескольких исполнений, отличающихся диапазонами измерений и техническими характеристиками:
-
- модель 6000: исполнения 6003, 6005, 6013, 6015;
-
- модель 6000Р: исполнение 6015Р;
-
- модель 7000: исполнения 7005, 7015.
Исполнения счётчиков обеспечивают возможность регистрации размеров частиц по различным каналам. Наименования моделей могут содержать замещающие и (или) дополнительные цифровые и (или) буквенные символы.
Управление счётчиками и получение результатов измерений осуществляется с помощью персонального компьютера со специализированным программным обеспечением посредством различных интерфейсов связи: USB, Ethernet, RS-232, RS-485. Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров частиц.

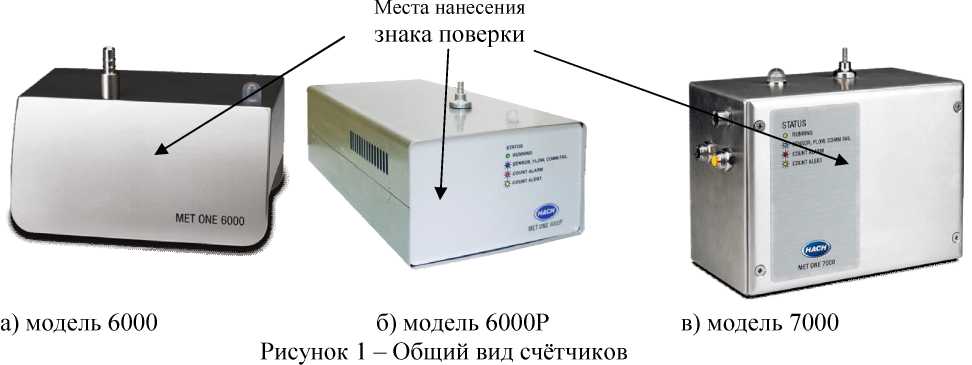

Общий вид счётчиков и места нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена.
Таблица 4 - Комплектность счётчиков
Наименование |
Обозначение |
Количество |
Счётчик аэрозольных частиц MetOne 1) |
- |
1 шт. |
Комплект принадлежностей 2) |
- |
1 комп. |
Комплект эксплуатационной документации 2) |
- |
1 комп. |
Автономное ПО «MetOneSetupUtility» |
- |
1 экз. |
Методика поверки |
МП 242-2264-2018 |
1 экз. |
1) Счётчики могут поставляться в комплекте с дополнительными устройствами. | ||
2) Комплекты принадлежностей и эксплуатационной документации согласовываются | ||
при заказе. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны показаний счётной концентрации аэрозольных частиц, частиц/дм3 | |
- модель 6000: исполнения 6003, 6005 |
от 0 до 1,4-105 |
- модель 6000: исполнения 6013, 6015 |
от 0 до 2Ч04 |
- модель 6000Р: исполнение 6015P |
от 0 до 2Ч04 |
- модель 7000: исполнение 7005 |
от 0 до 1,4-105 |
- модель 7000: исполнение 7015 |
от 0 до 2Ч04 |
Диапазоны измерений счётной концентрации аэрозольных частиц, частиц/дм3 | |
- модель 6000: исполнения 6003, 6005 |
от 10 до 1,4-105 |
- модель 6000: исполнения 6013, 6015 |
от 10 до 2404 |
- модель 6000Р: исполнение 6015P |
от 10 до 2404 |
- модель 7000: исполнение 7005 |
от 10 до 1,4-105 |
- модель 7000: исполнение 7015 |
от 10 до 2404 |
Пределы допускаемой относительной погрешности, % |
±20 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Номинальный объёмный расход пробы, дм3/мин - модель 6000: исполнения 6003, 6005 |
2,83±0,14 |
- модель 7000: исполнение 7005 |
2,83±0,14 |
- модель 6000: исполнения 6013, 6015 |
28,3±1,4 |
- модель 6000Р: исполнение 6015Р |
28,3±1,4 |
- модель 7000: исполнение 7015 |
28,3±1,4 |
Параметры электрического питания: - модель 6000: - от сети постоянного тока, В |
от 9 до 28 |
- модели 6000P и 7000 (в зависимости от модуля питания): - от сети постоянного тока, В |
24,0±2,4 |
- от сети переменного тока частотой (50±1) Гц, В |
230±23 |
Потребляемая мощность, В-А, не более |
100 |
Продолжение таблицы 3
1 |
2 |
Габаритные размеры, мм, не более - модель 6000 | |
- высота |
121 |
- ширина |
136 |
- длина |
89 |
- модель 6000P | |
- высота |
318 |
- ширина |
172 |
- длина |
114 |
- модель 7000 | |
- высота |
160 |
- ширина |
125 |
- длина |
229 |
Масса, кг, не более | |
- модель 6000 |
0,8 |
- модель 6000Р |
4,6 |
- модель 7000 |
4,0 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +5 до +40 |
- относительная влажность окружающего воздуха, %, не более |
95 |
- атмосферное давление, кПа |
от 84 до 107 |
Средний срок службы, лет |
7 |
Средняя наработка на отказ, ч |
10000 |
