Номер по Госреестру СИ: 73731-18
73731-18 Резервуары стальные горизонтальные цилиндрические
(РГС-60)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-60 (далее - резервуары) предназначены для хранения и измерений объема, а также приема и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 04.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529711
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "Транснефть - Дружба"
Страна - РОССИЯ
Населенный пункт - г.Брянск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2824 от 2018.12.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-60)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Транснефть - Дружба"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64898-16 |
Система измерений количества и показателей качества нефти № 36 на ЛПДС "Лопатино" АО "Транснефть - Дружба", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
1 год |
|
64915-16 |
Система измерений количества и показателей качества нефти № 407 на ЛПДС "Лопатино" АО "Транснефть - Дружба", АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
1 год |
|
64949-16 |
Система измерений количества и показателей качества нефти № 928 на ЛПДС "Клин" АО "Транснефть - Дружба", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
1 год |
|
65045-16 |
Система измерений количества и показателей качества нефти № 716 на ЛПДС "Унеча", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
1 год |
|
65046-16 |
Система измерений количества и показателей качества нефти № 714 на ЛПДС "Унеча", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
1 год |
|
65047-16 |
Система измерений количества и показателей качества нефти № 715 на ЛПДС "Унеча", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
1 год |
|
67187-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по ЛПДС "Воронеж", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
67517-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по НПС "Кузнецк", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
67666-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "АК "Транснефть" в части АО "Транснефть-Дружба" по ЛПДС "Стальной Конь", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
69748-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по объекту НП "Брянск", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
69759-17 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по ЛПДС "Лопатино", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
72690-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по ЛПДС "Воскресенка", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
72781-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по объекту НПС "Становая", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
73731-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-60 АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
5 лет |
|
73345-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по ЛПДС (НПС) "Сызрань", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
73152-18 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по НПС "Ростовка", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
73754-19 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по объекту НПС "Новоселово", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
73950-19 |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПАО "Транснефть" в части АО "Транснефть - Дружба" по объекту производственная площадка по ул. Уральская 113, Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
76718-19 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Дружба" по НПС "Ростовка", Нет данных АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
4 года |
|
78251-20 |
Резервуары железобетонные вертикальные цилиндрические, ЖБР-30000 АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
5 лет |
|
78250-20 |
Резервуары железобетонные вертикальные цилиндрические, ЖБР-30000 АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
5 лет |
|
78249-20 |
Резервуары железобетонные вертикальные цилиндрические, ЖБР-30000 АО "Транснефть - Дружба" (РОССИЯ г.Брянск) |
ОТ МП |
5 лет |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-60)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-60)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
32882 | 32882 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-60
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация АО «Транснефть-Дружба»
Лист №3 Всего листов 3
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13); Рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07);
Рулетка измерительная металлическая Р20У2Г, 2КЛ (регистрационный номер 51171-12);
Линейка измерительная металлическая (регистрационный номер 20048-05); Штангенциркуль ШЦ-I, КТ2 (регистрационный номер 260-05);
Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Изготовитель
Акционерное общество «Транснефть-Дружба» (АО «Транснефть-Дружба») ИНН 3235002178
Адрес: 241020, г. Брянск, ул. Уральская, д. 113
Телефон/факс: (4832) 67-66-45
Испытательный центр
Федеральное бюджетное учреждение «Самарский центр стандартизации метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)
Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134
Телефон: (846) 336-08-27 Телефон/факс: (846) 336-15-54
E-mail: referent@samaragost.ru
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-60 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-60 представляют собой горизонтальные цилиндрические сосуды. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, системой клапанов; противопожарным оборудованием; огневыми предохранителями. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний, установка - подземная.
Резервуары РГС-60 зав. №№ 1, 2 расположены по адресу: КРУ АО «Транснефть-Дружба», ЛПДС «Прибой», котельная.

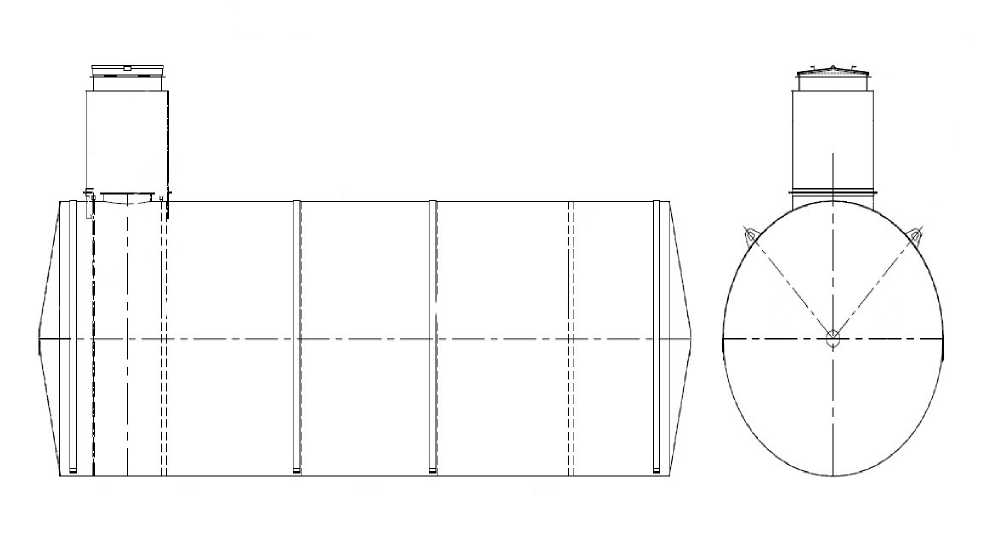

Эскиз резервуара стального горизонтального цилиндрического РГС-60 представлен на
рисунке 1.
Рисунок 1 - Общий вид резервуара РГС-60
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-60 не предусмотрено.
Основные метрологические и технические характеристики резервуара приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
РГС-60 | |
|
Номинальная вместимость, м3 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +50 |
|
Средний срок службы, лет |
20 |
