Номер по Госреестру СИ: 67998-17
67998-17 Измерители-регуляторы
(ИРТ-4)
Назначение средства измерений:
Измерители-регуляторы ИРТ-4 (далее - приборы) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, измерительных pH/ОВП-электродов, датчиков с выходным унифицированным сигналом напряжения, силы постоянного тока) в значение физической величины и отображения на цифровом дисплее текущего значения, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Внешний вид.
Измерители-регуляторы
Рисунок № 1
Внешний вид.
Измерители-регуляторы
Рисунок № 2
Внешний вид.
Измерители-регуляторы
Рисунок № 3
Внешний вид.
Измерители-регуляторы
Рисунок № 4
Внешний вид.
Измерители-регуляторы
Рисунок № 5
Внешний вид.
Измерители-регуляторы
Рисунок № 6
Программное обеспечение
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||||
Модификация |
ИРТ-4/2 |
ИРТ-4/8 |
ИРТ-4/16 |
ИРТ-4/16-Т, ИРТ-4 /Х-рН |
автономное «Eksis Visual Lab» |
Идентификационное наименование ПО |
соответствует модификации прибора |
EVL.exe | |||
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
2.17 | |||
Цифровой идентификатор ПО |
недоступен |
25EB09D453483386D 44F6550AADB70C09 4A8015B772C825F97 B2CDBC615D0E18, алгоритм RFC 4357 |
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Также имеется ПО Eksis Visual Lab (EVL), устанавливаемое на компьютер, для непрерывного мониторинга, контроля и хранения данных измерителя - регулятора ИРТ-4.
Версия встроенного программного обеспечения идентифицируется при включении измерителей-регуляторов путем вывода на экран или в разделе меню «информация о приборе» (для модификаций ИРТ-4/16-Т, ИРТ-4 /Х-рН). Версия внешнего программного обеспечения указывается в разделе меню «О программе...».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и паспорт и на корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям-регуляторам ИРТ-4
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 8.120-2014 Государственная поверочная схема для средств измерений pH
ГОСТ 8.450-81 ГСИ. Шкала окислительных потенциалов водных растворов Технические условия ТУ4217-0070203816-2016 «Измерители - регуляторы ИРТ-4. Технические условия»
Поверка
Поверкаосуществляется по документу МП 2411 -0139- 2017 «Измерители-регуляторы ИРТ-4. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03 марта 2017 г.
Основные средства поверки:
- Калибратор многофункциональный серии СЕ модификации CED 7000, регистрационный номер 57455-14;
- Имитатор электродной системы И-02. Диапазон выходного напряжения ±2011 мВ, погрешность ±(0,0051 •ивых+0,1) мВ, Ru = 0, (500, 1000) МОм ± 25 %, Rb = 0, (10, 20) кОм ±1 %, регистрационный № 5517-99
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на прибор.
Изготовитель
Акционерное общество «Экологические сенсоры и системы» («ЭКСИС»)
(АО «ЭКСИС»)
ИНН 7735125545
Юридический адрес: 124460 г. Москва, Зеленоград, проезд 4922, дом 4, строение 2, пом. I, ком. 25г.
Почтовый адрес: 124460, г. Москва, Зеленоград, а/я 146
Тел./факс: (499) 731-10-00, 731-77-00
Тел.: (495) 506-40-21
E-mail: eksis@eksis.ru
Web-сайт: www.eksis.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия приборов основан на измерении и преобразовании аналоговых сигналов. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП), измерительных pH/ОВП-электродов и других датчиков с унифицированным выходом 0-20, 4-20, 0-5 мА или 0-2 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 - 20) мА или (4 - 20) мА, (0 - 2) В, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Компенсация температуры холодного спая при работе с термопарами осуществляется в диапазоне от минус 50 до 150°С, подключением к следующему каналу внешнего термопреобразователя сопротивления и согласовании измерений в соответствии с руководством. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора или сенсорного дисплея.
Конструктивно приборы выполнены в виде измерительного блока в металлическом или пластмассовом корпусе. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измерений и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы (или разъемы в зависимости от исполнения) подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
Приборы ИРТ-4 имеют модификации: ИРТ-4/2, ИРТ-4/8, ИРТ-4/16, ИРТ-4/16-Т, ИРТ-4/Х-рН : - ИРТ-4/2- двухканальный малогабаритный измеритель-регулятор в пластмассовом или металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, передачи данных по цифровым интерфейсам связи. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока от 12 до 24 В. Обозначение приборов ИРТ-4/2: ИРТ-4/2-А-Б, где А: 00- нет выходных устройств, 01 -электромагнитные реле и/или токовые выходы (ХР^А, Х - количество выходов реле, Y - количество токовых выходов, 02 - выходные симисторы; Б : «24» - Напряжение от 6 до 24 В постоянного тока, ~220В 50Гц, если не указано.
-
- ИРТ-4/8 - восьмиканальный измеритель-регулятор в пластмассовом или металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, передачи данных по цифровым интерфейсам связи. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока от 12 до 24 В.
Обозначение приборов ИРТ-4/8: ИРТ-4/8-ХР-У'А. Х - количество выходов реле,
-
Y - количество токовых выходов. «24» - Напряжение от 6 до 24 В постоянного тока, ~220В 50Гц, если не указано.
-
- ИРТ-4/16 - шестнадцатиканальный измеритель-регулятор в пластмассовом или в металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/16: ИРТ-4/16-ХР-УА, Х - количество выходов реле, Y - количество токовых выходов.
-
- ИРТ-4/16-Т - шестнадцатиканальный измеритель-регулятор в пластмассовом или в металлическом корпусе с графическим сенсорным дисплеем, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряже-ния/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/16-Т: ИРТ-4/16-Т-ХР-У'А. Х - количество выходов реле, Y - количество токовых выходов.
-
- ИРТ-4/Х-рН - многоканальный измеритель-регулятор, где Х - количество измерительных каналов из ряда 1, 2, 4; в пластмассовом или в металлическом корпусе с графическим сенсорным дисплеем, выполняющий встроенные функции отображения измеряемого значения показателя активности ионов водорода (pH), оксислительно-восстановительного потенциала Eh и температуры, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/Х-рН: ИРТ-4/Х-рН -УР^А,
-
Y - количество выходов реле, Z - количество токовых выходов.
Общий вид средства измерений представлен на рисунках 1-5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.

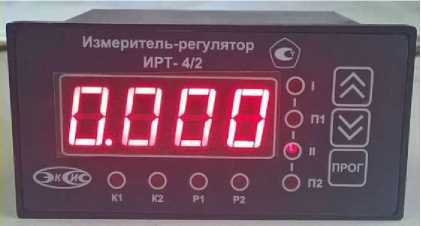

Рисунок 1 - Общий вид измерителя-регулятора ИРТ-4/2

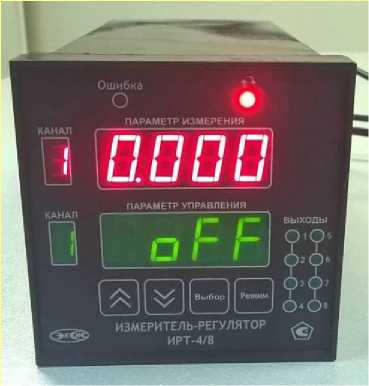

Рисунок 2 - Общий вид измерителя-регулятора ИРТ-4/8

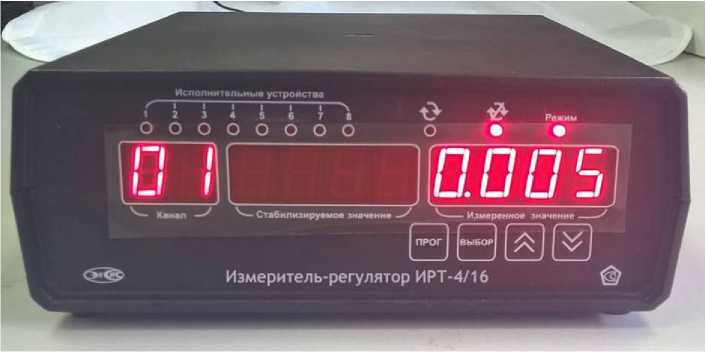

Рисунок 3 - Общий вид измерителя-регулятора ИРТ-4/16

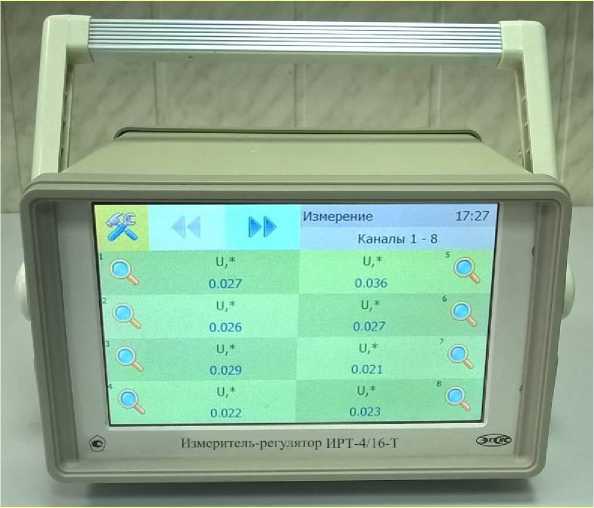

Рисунок 4 - Общий вид измерителя-регулятора ИРТ-4 /16-Т

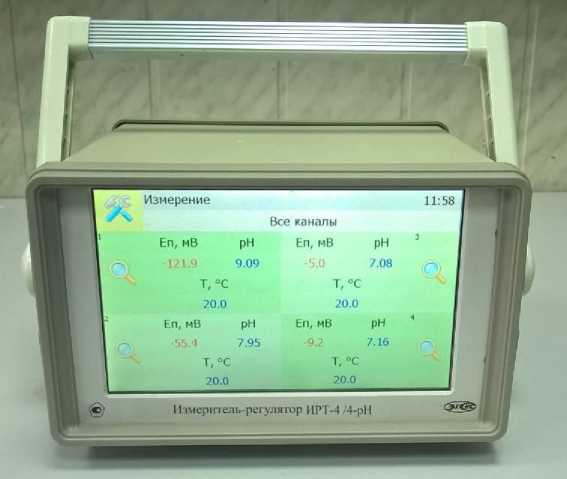

Рисунок 5 - Общий вид измерителя-регулятора ИРТ-4 /Х-рН, исполнение ИРТ-4 /4-pH
Место пломбирования

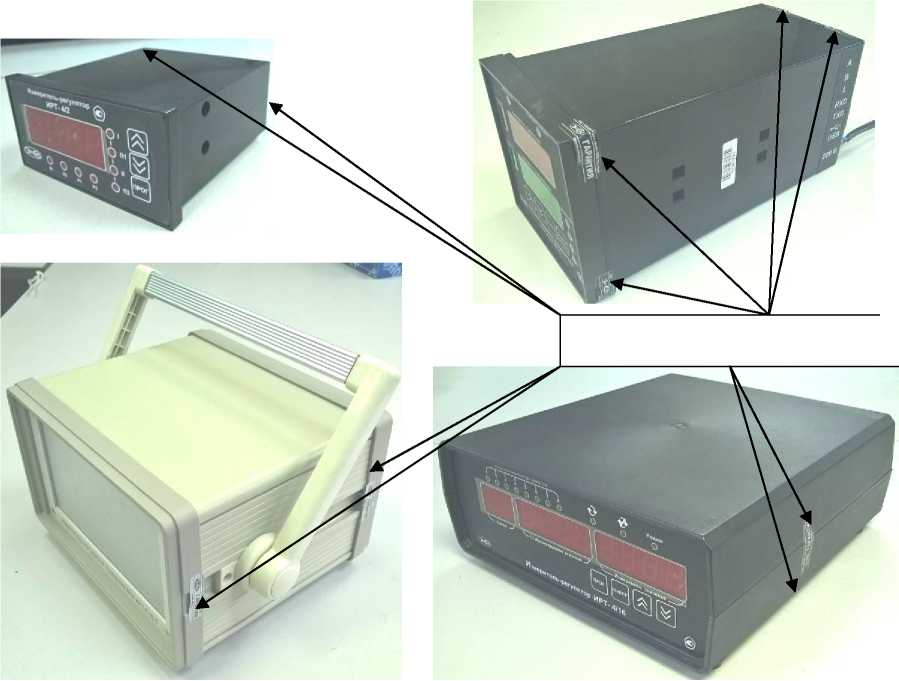

Стрелками указаны места пломбирования от несанкционированного доступа Рисунок 6 - Схема пломбирования от несанкционированного доступа
Таблица 4 -
Наименование изделия или документа |
Обозначение документа |
Количество |
1 |
2 |
3 |
Измеритель-регулятор ИРТ-4: модификация ИРТ-4/2 модификация ИРТ-4/8 модификация ИРТ-4/16 модификация ИРТ-4/16-Т модификация ИРТ-4/Х-рН |
ТФАП.421455.007 ТФАП.421455.012 ТФАП.421455.006 ТФАП.421455.011 ТФАП.421455.014 |
1 шт. |
Руководство по эксплуатации и паспорт модификация ИРТ-4/2 модификация ИРТ-4/8 модификация ИРТ-4/16 модификация ИРТ-4/16-Т модификация ИРТ-4/Х-рН |
ТФАП.421455.007 РЭ и ПС ТФАП.421455.012 РЭ и ПС ТФАП.421455.006 РЭ и ПС ТФАП.421455.011 РЭ и ПС ТФАП.421455.014 РЭ и ПС |
1 экз. |
Методика поверки |
МП 2411 -0139 - 2017 |
1 экз. |
Программное обеспечение «Eksis Visual Lab» (по заказу) |
1 Диск или USB-накопитель |
Таблица 2 - Диапазоны измерений и погрешность преобразования при работе от различных первичных преобразователей
Элемент на входе |
Диапазоны измерений |
Пределы допускаемой основной по-грешности1) |
Пределы допускаемой дополнительной погрешности вызванной изменением температуры от +15 до +251°)С, на каждые 10 °С1) |
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
Типы первичных преобразователей | ||||
Термопреобразователи сопротивления (четырех проводная схема подключения) | ||||
1 |
2 |
3 |
4 |
5 |
Pt 50, 100, 500, 1000 (а=0,00385 °С-1) |
от -150 до +850 °C |
±(0,25 % + 1 ед. мл. разряда) |
±0,01% |
0,1 в диапазоне -99,9 до +999,9 1 в остальном диапазоне |
П 50, 100, 500, 1000 (а=0,00391 °С-1) |
от -150 до +850 °C |
1 |
2 |
3 |
4 |
5 |
Си 50, 100 (Wioo=1,426O) |
от -50 до +180 °C | |||
М 50, 100 (а=0,00428 °С-1) |
от -50 до +200 °C | |||
ТС гр.21 (а=0,00391 °С-1) |
от -150 до +650 °C | |||
ТС гр.23 (W100=1,4260) |
от -50 до +180 °C | |||
Т ермоэлектрические преобразователи | ||||
Тип К (ТХА) |
от -200 до +1300 °C | |||
Тип J (ТЖК) |
от -200 до +1200 °C | |||
Тип E (ТМК) |
от -200 до +1000 °C | |||
Тип T (тХКн) |
от -200 до +400 °C | |||
Тип L (ТХК) |
от -200 до +800 °C | |||
Тип R (ТШ1) |
от -50 до +1750 °C | |||
Тип S (ТПП) |
от 0 до +1700 °C | |||
Тип B (ТПР) |
от +200 до +1800 °C | |||
Тип М (ТМК) |
от -200 до +100 °C | |||
Тип А-1 (ТВР) |
от 0 до +2500 °C | |||
Выходной сигнал |
от 0 до 2 В от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА |
±(0,1%+1 ед. мл. разряда) |
±0,01 % | |
Измерительные pH/ОВП-электроды | ||||
Показатель активности ионов водорода (pH) |
от 0 до 14 |
±0,02 |
±0,02 |
0,01 |
Окислительновосстановительный потенциал (Eh), мВ |
от -1000 до +1000 |
±2,0 |
±1,0 |
0,1 |
Примечание: Пределы допускаемой основной и дополнительной приведенной к диапазону измерений погрешности указаны без учета погрешности первичных преобразователей для термопреобразователей и измерительных преобразователей с выходным унифицированным сигналом; допускаемой основной и дополнительной абсолютной погрешности - для измерительных pH/ОВП-электродов |
Таблица 3 - Общие технические характеристики
Наименование характеристики |
Значение | |||
ИРТ-4/2 |
ИРТ-4/8 |
ИРТ-4/16 |
ИРТ-4/16-Т ИРТ-4/Х-рН | |
1 |
2 |
3 |
4 |
5 |
Напряжение питания, В | ||||
постоянным током |
от 12 до 24 |
от 12 до 24 | ||
переменным током |
220 |
220 |
220 |
220 |
с частотой, Гц |
50 ±1 |
50 ±1 |
50 ±1 |
50 ±1 |
Потребляемая мощность, В\А, не более |
4 |
15 |
15 |
20 |
Габаритные размеры, мм, не более |
96x48x96 |
96x96x205 |
250x100x230 |
150x250x260 |
1 |
2 |
3 |
4 |
5 |
Масса, кг |
0,35 |
1,5 |
2 |
2,5 |
Интерфейс связи с компьютером |
RS-485, RS-232, USB |
RS-232 RS-485 USB |
RS-232 RS-485 USB |
RS-232 RS-485 USB Ethernet |
Выходы |
Выход в виде реле; выход для управления тиристорами; выход для управления симисторами; аналоговый выход (напряжение от 0 до 100 мВ, ток от 0 до 5 мА или от 4 до 20 мА) | |||
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С |
от -40 до +55 | |||
ИРТ-4/16-Т, ИРТ-4/Х-рН |
от -20 до +55 | |||
Относительная влажность окружающего воздуха, %, не более Диапазон атмосферного давления, кПа |
95(без конденсации) от 84 до 106,7 | |||
Среднее время наработки до метрологического отказа, ч Средний срок службы, лет |
48000 7 |
