Сведения о средстве измерений: 72758-18 Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос"

Номер по Госреестру СИ: 72758-18
72758-18 Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос"
(Нет данных)

Назначение средства измерений:
Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос» (далее - СИКНС) предназначена для измерения массового расхода (массы) сырой нефти.

сертификация программного обеспечения

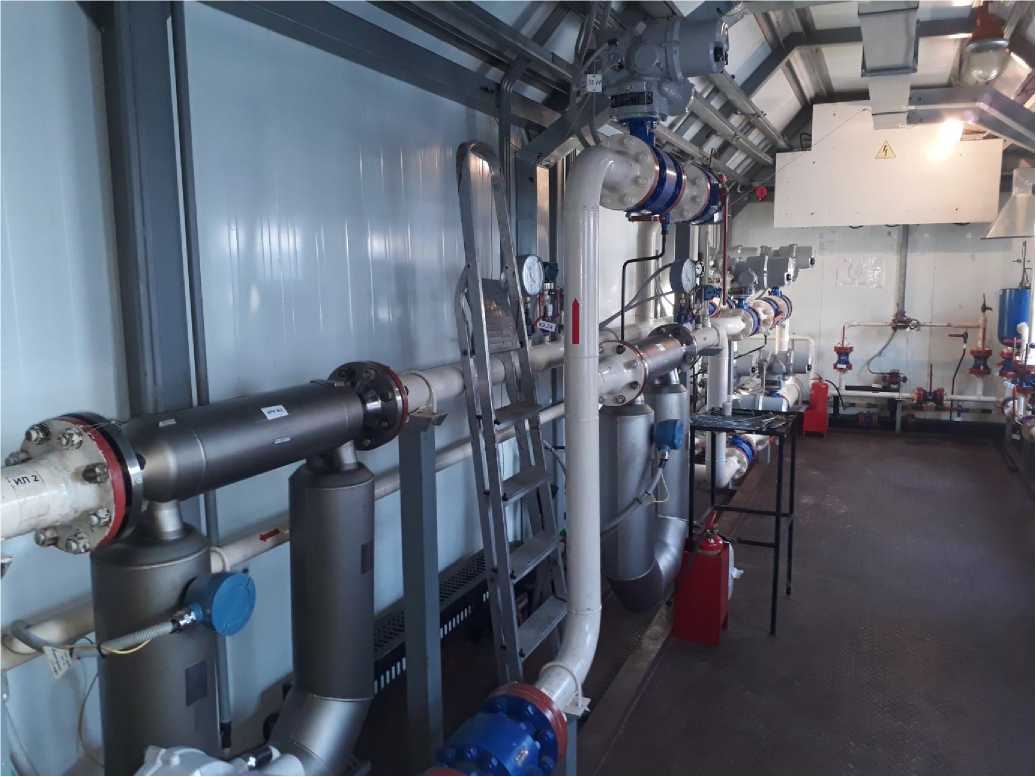

Внешний вид. Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО
Внешний вид.
Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос"
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 492561
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СИКНС,

Производитель

Изготовитель - ООО "ИПФ "Вектор"
Страна - РОССИЯ
Населенный пункт - г.Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№2175 от 2018.10.16 Об утверждении типов средств измерений

Наличие аналогов СИ: Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос" (Нет данных)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "ИПФ "Вектор"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61746-15

Установка поверочная жидкостная, УПЖ
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
62505-15

Система измерений количества и показателей качества нефти № 1582 ПСП ООО "Соровскнефть",
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
62785-15

Система измерений количества и показателей качества нефти № 1500 ООО "Газпромнефть-Хантос", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
63672-16

Установка поверочная газовая, УПГ 5000
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
2 года
64020-16

Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО "ЯРГЕО",
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
64601-16

Система измерений количества и показателей качества нефти ООО "Мултановское", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
64614-16

Система измерений количества и показателей качества нефти "Обустройство Ярудейского месторождения на период пробной эксплуатации", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
66020-16

Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО "Славнефть-Мегионнефтегаз" СИКН № 1502,
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
66021-16

Система измерений количества и параметров нефти сырой узла сепарации Южно-Киняминского месторождения ООО "Газпромнефть-Хантос", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
66714-17

Система измерений количества и показателей качества нефти № 562 ПСП "Демьянское" ООО "РН-Уватнефтегаз", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
68998-17
24.10.2022
Установки трубопоршневые поверочные, ТПУ Сапфир-Вектор-150
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год - для передвижных; 2 года - для стационарных
70652-18
23.03.2024
Установки трубопоршневые поверочные, ТПУ Сапфир-Вектор-350
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год - для передвижных; 2 года - для стационарных
71071-18
11.05.2024
Комплексы автоматизированные учета нефтепродуктов, УКУН
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
72397-18

Система измерений количества и показателей качества нефти № 808,
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
72758-18

Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73185-18

Система измерений количества и показателей качества нефти СИКН № 1012 "Подключение пункта накопления и отбора нефти АО "Саханефтегазсбыт" к магистральному нефтепроводу "Восточная Сибирь-Тихий океан" на левом берегу реки Лена (участок 1721,45 км)", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73803-19

Система измерений количества и параметров нефти сырой на УПСВ (УПСВ-1) Восточно-Янгтинского месторождения, Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73802-19

Система измерений количества и параметров нефти сырой на УПСВ-5 Ново-Пурпейского месторождения, Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73781-19

Система измерений количества и параметров нефти сырой на УПСВ (УПСВ-3) Западно-Пурпейского месторождения, Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73780-19

Система измерений количества и параметров нефти сырой на ДНС-4 (ДНС-13) Тарасовского месторождения, Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73779-19

Система измерений количества и параметров нефти сырой на УПСВ (УПСВ-2) Верхне-Пурпейского месторождения, Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73778-19

Система измерений количества и параметров нефти сырой на ДНС-8 Усть-Харампурского месторождения, Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
73773-19

Система измерений количества и параметров нефти сырой на ДНС-3 (ДНС-7) ЦПС Барсуковского месторождения, Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
74736-19

Система измерений количества нефтепродуктов № 1248, отгружаемых из резервуаров резервуарного парка цеха отгрузки готовой продукции производства № 3 Сургутского ЗСК в резервуары резервуарного парка склада нефти и нефтепродуктов ООО "Сургут перевалка", Нет данных
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
76558-19

Система измерений количества и показателей качества нефти (СИКН) №1519 "ПСП нефти ООО "Южно-Владигорское" на подключение к магистральному нефтепроводу "Усть-Балык-Курган-Уфа-Альметьевск" на ЛПДС "Южный Балык",
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год
78567-20

Система измерений количества и показателей качества нефти № 287 приемо-сдаточный пункт в районе НПС "Калиновый ключ" с подводящим нефтепроводом и узлом подключения к магистральному нефтепроводу "Альметьевск-Куйбышев-1",
ООО "ИПФ "Вектор" (РОССИЯ г.Тюмень)
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос" (Нет данных)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311494)
РСТ
  • СИКНС
  • 1 0 0 0 0 0 0

    Стоимость поверки Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос" (Нет данных)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКНС имеет аттестованное программное обеспечение (ПО). ПО представлено встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор».

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    ИВК Вектор-02

    АРМ Вектор

    Идентификационное наименование ПО

    icc

    Start.gdf

    Номер версии (идентификационный номер ПО)

    6.4.1

    9.13

    Цифровой идентификатор ПО

    81AB6AEC

    AC7F9EE3

    Алгоритм вычисления цифрового идентификатора

    CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    «Масса сырой нефти. Методика измерений с применением системы измерений количества и параметров нефти сырой (СИКНС) Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос». Свидетельство об аттестации методики (метода) измерений № 1229/01.00248-2014/2017 от 06.12.2017 г.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к системе измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос»

    Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    ГОСТ Р 8.615-2005 ГСИ. Измерение количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

    Поверка

    Поверка

    осуществляется по документу МП 72758-18 «ГСИ. Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 18.06.2018 г.

    Основные средства поверки:

    • - поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256).

    • - средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке системы измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос».


    Изготовитель

    Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ «Вектор»)
    ИНН 7203256184
    Адрес: 625031, г. Тюмень, ул. Шишкова, 88
    Телефон: (3452) 388-720
    Факс: (3452) 388-727
    Е-mail: sekretar@ipfvektor.ru

    Заявитель


    Общество    с    ограниченной    ответственностью    «Газпромнефть-Хантос»
    (ООО «Газпромнефть-Хантос»)
    ИНН 8618006063
    Адрес: 628011, ХМАО - Югра, г. Ханты-Мансийск, ул. Ленина, д. 56
    Телефон: (3467) 35-48-00
    Факс: (3467) 35-48-44

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
    Адрес: 625027, г. Тюмень, ул. Минская, д. 88
    Телефон: (3452) 20-62-95
    Факс: (3452) 28-00-84
    Web-сайт: http://www.csm72.ru/
    E-mail: mail@csm72.ru

    Принцип действия СИКНС основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы сырой нефти.

    СИКНС представляет собой единичный экземпляр измерительной системы. Конструктивно СИКНС состоит из функционально объединенных блоков:

    а)  Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массового расхода нефти. На каждой измерительной линии установлены следующие средства измерений:

    • -  счетчик-расходомер массовый Micro Motion CMF 300, номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45115-10;

    • -  датчик температуры 644, регистрационный номер 39539-08;

    • -  преобразователь давления измерительный EJA 530A, регистрационный номер 14495-09.

    б) Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

    • -  влагомер нефти поточный УДВН-1пм4, регистрационный номер 14557-05 и влагомер нефти поточный УДВН-1пм2, регистрационный номер 14557-10;

    • -  преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-06;

    • -  турбинный преобразователь расхода PTF-025, регистрационный номер 11735-00;

    • -  датчики температуры 644, регистрационный номер 39539-08;

    • -  преобразователи давления измерительные EJX 530A, регистрационный номер 28456-09.

    в) Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

    • -  комплекс измерительно-вычислительный Вектор-02, регистрационный номер 43724-10;

    • -  АРМ оператора (основное и резервное).

    г)  Блока трубопоршневой поверочной установки (далее - ТПУ), предназначенного для проведения КМХ и поверки счётчиков-расходомеров массовых. В блоке ТПУ установлены следующие средства измерений:

    • -  установка трубопоршневая Сапфир М-300-6,3-0,05, регистрационный номер 23520-02;

    • -  датчики температуры 644, регистрационный номер 39539-08;

    • -  преобразователи давления измерительные EJX 530A, регистрационный номер 28456-09.

    СИКНС обеспечивает выполнение следующих функций:

    • 1) автоматизированное измерение массы брутто;

    • 2) вычисление массы нетто сырой нефти, с учетом параметров сырой нефти, измеренных или введенных вручную по результатам лабораторного анализа;

    • 3) автоматизированное измерение технологических параметров;

    • 4) автоматизированное измерение параметров сырой нефти;

    • 5) отбор объединенной пробы в соответствии с ГОСТ 2517-2012;

    • 6) отображение (индикацию), регистрацию и архивирование результатов измерений;

    • 7) поверку рабочих средств измерений на месте эксплуатации без нарушения процесса измерений;

    • 8) контроль МХ средств измерений на месте эксплуатации без нарушения процесса измерений;

    • 9) передачу данных на верхний уровень.

    Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

    Общий вид СИКНС представлен на рисунке 1.

    Внешний вид. Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО

    Рисунок 1 - Общий вид СИКНС

    Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно МИ 3002-2006.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос»

    1 экз.

    Инструкция по эксплуатации системы измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО «Г азпромнефть-Хантос»

    1 экз.

    ГСИ. Система измерений количества и параметров нефти сырой Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос». Методика поверки

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Массовый расход сырой нефти, т/ч

    от 22 до 125

    Пределы допускаемой относительной погрешности измерений массы нетто сырой нефти, при содержании объемной доли воды, %:

    - от 0 до 5 % включ.

    ±0,35

    - св. 5 до 10 % включ.

    ±0,40

    - св. 10 до 20 % включ.

    ±1,50

    - св. 20 до 30 % включ.

    ±2,50

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество измерительных линий

    2 (1 рабочая, 1 контрольно-резервная)

    Измеряемая среда

    Сырая нефть

    Параметры измеряемой среды:

    • - давление нефти, МПа

    • - температура перекачиваемой нефти, °С

    • - плотность нефти, кг/м3:

    при +20 °С

    в рабочем диапазоне температуры

    • - кинематическая вязкость при температуре +20 °С, мм2

    • - объемная доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - объемная доля растворенного газа, %, не более

    • - содержание свободного газа

    от 0,6 до 4,0 от +5 до +30

    от 800 до 950

    от 785 до 955

    от 1,5 до 15,0

    30

    900

    0,05

    5

    не допускается

    Режим работы СИКНС

    непрерывный

    Температура окружающего воздуха, °С

    от +5 до +35

    Параметры электрического питания:

    • - напряжение питания переменного тока, В

    • - частота переменного тока, Гц

    380«*/220^

    (50 ± 1)
