Сведения о средстве измерений: 72761-18 Станции базовые спутниковые навигационные

Номер по Госреестру СИ: 72761-18
72761-18 Станции базовые спутниковые навигационные
(СБС-363-02)

Назначение средства измерений:
Станции базовые спутниковые навигационные «СБС-363-02» (далее - СБС) - предназначены для измерений навигационных параметров для определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.

сертификация программного обеспечения
Внешний вид. Станции базовые спутниковые навигационные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Станции базовые спутниковые навигационные
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 16.10.2024
Номер записи -
ID в реестре СИ - 492558
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - АО "Российский институт радионавигации и времени" (РИРВ)
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Станции базовые спутниковые навигационные (СБС-363-02)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО "Российский институт радионавигации и времени" (РИРВ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50877-12
17.08.2017
Аппаратура , Изыскание
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
50982-12
24.08.2017
Станции базовые спутниковые навигационные, СБС-363-02 ТСЮИ.461531.054
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
1 год
50983-12
24.08.2017
Станции базовые спутниковые навигационные, СБС-363-01 ТСЮИ.461531.051
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
1 год
53877-13
24.06.2018
Аппаратура пункта контроля качества, ТСЮИ.461271.057
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
1 год
53951-13
26.06.2018
Приемники опорные синхронизирующие, ОСП-1 ТСЮИ.461531.034
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
1 год
53952-13
17.05.2028
Приемники-антенны синхронизирующие, СПА-2 ТСЮИ.468157.148
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
63115-16

Система единого времени стартового комплекса "Союз-2", ТСЮИ.403511.011
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
63116-16

Система единого времени монтажно-испытательного корпуса ракет космического назначения, ТСЮИ.403511.014
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
63117-16

Система единого времени монтажно-испытательного корпуса космической головной части, ТСЮИ.403511.013
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
63118-16

Система единого времени восточного командно-измерительного пункта, ТСЮИ.403511.012
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
64475-16
29.06.2026
Изделия, ПС-161 ТСЮИ.461531.014
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
5 лет
66385-17

Центральный пункт системы единого времени космодрома "Восточный", ТСЮИ.403511.010
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
66386-17

Система единого времени базы эталонирования гироприборов ТСЮИ.403511.015, Нет данных
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
66387-17

Система точного времени и синхронизации, ТСЮИ.403511.018
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
66388-17

Система единого времени диспетчерского пункта электроснабжения космодрома ТСЮИ.403511.016, Нет данных
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
72762-18
16.10.2024
Аппаратура , ИЗЫСКАНИЕ
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год
72761-18
16.10.2024
Станции базовые спутниковые навигационные, СБС-363-02
АО "Российский институт радионавигации и времени" (РИРВ) (РОССИЯ г.С.-Петербург)
ОТ
МП
1 год

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Кто поверяет Станции базовые спутниковые навигационные (СБС-363-02)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Станции базовые спутниковые навигационные (СБС-363-02)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

СБС поставляются со встроенным программным обеспечением (ПО) регистрации данных BSW, позволяющим контролировать измерительный процесс в полевых условиях, которое реализует сбор, хранение и предоставление измерительной информации.

Внешняя программа постобработки «BL-GEO for Windows», поставляемая в комплекте, предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью СБС.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное  наименование

ПО

BSW

BL-GEO for Windows

Номер версии (идентификационный

1.5

2.6

номер) ПО

Цифровой идентификатор ПО (кон-

250BA260633C025BCD

29592A062A2EF056E

трольная сумма исполняемого кода)

9735BBC5E6EC26

1A82A686B7F0589

Алгоритм вычисления цифрового идентификатора ПО

md5

md5

Метрологически значимая часть ПО СБС и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится в верхнем правом углу титульного листа Руководства по эксплуатации методом компьютерной графики и на корпус шкафа СБС-363 и приемника СБС-363 в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к станциям базовым спутниковым навигационным «СБС-363-02»

ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»

ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения»

ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»

Станция базовая спутниковая навигационная «СБС-363-02». Технические условия ТСЮИ.461531.054 ТУ

Поверка

Поверка

осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

Основные средства поверки:

  • - эталонный пространственный полигон 2-го разряда по МИ 2292-94, регистрационный номер 42014-09 в Федеральном информационном фонде, доверительные границы абсолютной погрешности полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;

  • - линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(1-106-D) мм, где D - длина базиса в миллиметрах;

  • - линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;

  • - рулетка измерительная металлическая 2 м 2 разряда по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;

- термогигрометры ИВА-6Н-КП-Д, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °С; регистрационный номер № 46434-11 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СБС с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.


Изготовитель


Акционерное общество «Российский институт радионавигации и времени» (АО «РИРВ»)
ИНН 7825507108
Адрес: 192012, г. Санкт-Петербург, проспект Обуховской Обороны, д.120, лит. ЕЦ Телефон: +7 (812) 665-58-80
Факс: +7 (812) 665-58-88

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru

Принцип действия СБС заключается в непрерывном приеме и обработке сигналов со спутников космических навигационных систем ГЛОНАСС в частотных диапазонах F1, F2 (параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 1.0 от 2016 г.); GPS в частотных диапазонах L1, L2 (параметры сигналов GPS согласно IS-GPS-200E от 08.06.2010 г., IS-GPS-705A от 08.06.2010 г). Связь с внешними устройствами осуществляется через интерфейс USB и последовательные порты RS-232-1 и RS-232-2.

Конструктивно СБС состоит из: приемника СБС-363 (устройство СБС-363, адаптер сетевой, жгут SCD-128FF) и устройства антенного.

Устройство СБС выполнено в виде пыле - влагозащищенного блока. Крышка и основание корпуса устройства СБС выполнены из алюминиевого сплава. С торцов корпуса на четырех винтах закрепляются текстолитовые боковины, в которых имеются отверстия под соединители.

Устройство СБС вмещает в себя устройство сопряжения (УС), обеспечивающее взаимосвязь и управление узлов устройства СБС и внешних подключенных устройств. В корпусе имеются конструктивные салазки, в которые вставляется УС. Передняя панель корпуса СБС оснащена соединителями и индикаторами:

  • - соединитель «Power (10-30) V» - для подключения сетевого адаптера;

  • - соединитель USB - для подключения к ПК и обеспечения обмена навигационной информацией;

  • - индикатор питания светится зеленым цветом при подключенном устройстве СБС к сети 220 В 50 Гц посредством сетевого адаптера;

  • - индикатор «Lock» светиться постоянно зеленым цветом при включении приемника СБС, мигает с интервалом 0,5 секунды при поиске сигналов ГНСС, прекращает светиться при получении устройством СБС достоверного решения навигационной задачи.

Задняя панель корпуса оснащена следующими соединителями:

  • - соединитель антенный для подключения антенного устройства;

  • - соединитель «1 Hz» для получения сигнала метки времени;

  • - соединители «RS-232-1», «RS-232-2» для подключения преобразователей интерфейсов Nport 5150 и SER-485 Lite.

Шкаф СБС-363 представляет из себя щит с монтажной панелью YKM41-02-31 и расположенными в нем приемником СБС-363 и преобразователями интерфейсов Nport5150 и SER-485 Lite.

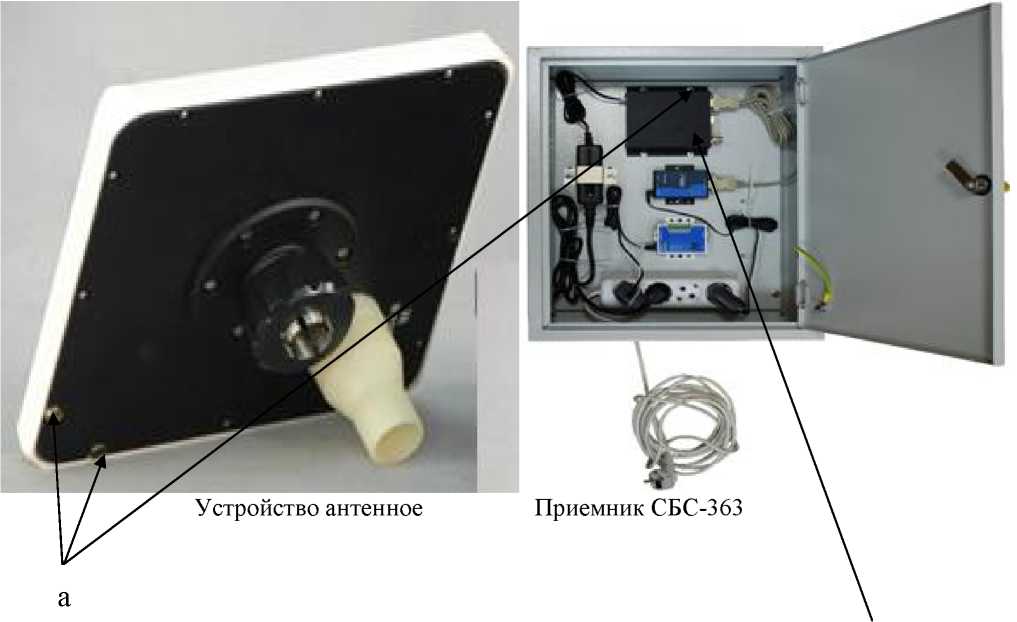

Внешний вид СБС с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

Внешний вид. Станции базовые спутниковые навигационные (СБС-363-02), http://oei-analitika.ru

б а - место пломбировки от несанкционированного доступа б - место нанесения наклейки со знаком утверждения типа Рисунок 1 - Внешний вид СБС


Таблица 4 - Комплект поставки

Наименование

Обозначение

Количество, шт.

Станция базовая спутниковая навигационная «СБС-363-02» в составе:

ТСЮИ.461531.054

1 шт.

Приемник СБС-363 в составе:

ТСЮИ.468157.226

1 шт.

- устройство СБС-363

ТСЮИ.468157.228

1 шт.

- адаптер сетевой

ТСЮИ.436617.010

1 шт.

Устройство антенное

ТСЮИ.464659.072

1 шт.

Шкаф СБС-363 ТСЮИ.469134.001 в составе:

ТСЮИ.469134.002

1 шт. (по заказу)

- щит с монтажной панелью YKM41 -02-31

1 шт. (по заказу)

- комплект монтажных частей

1 шт. (по заказу)

- преобразователь интерфейсов Nport5150

1 шт. (по заказу)

- преобразователь интерфейсов SER-485 Lite

1 шт. (по заказу)

Источник бесперебойного питания Black Star

800 Powerman

1 шт. (по заказу)

Нетбук Acer Aspire TimelineX 1830TZ-

U542G25iss

1 шт. (по заказу)

Программное обеспечение для постобработки BL-GEO for Windovs

1 шт. (по заказу)

Программное обеспечение регистрации данных BSW

1 шт. (по заказу)

Руководство по эксплуатации

ТСЮИ.461531.054 РЭ

1 шт.

Паспорт

ТСЮИ.461531.054 ПС

1 шт.


Таблица 2 - Метрологические характеристики

Наименование характеристики*

Значение характеристики

Режим «Статика»

Средняя квадратическая погрешность измерений длины базиса***, мм:

  • - в плане

  • - по высоте

10,0 + 1,0 • 10-6 • D**

10,0 + 1,5 • 10-6 • D

*   Заявленные точностные характеристики достигаются при одновременном приеме

сигналов всех ГНСС (ГЛОНАСС, GPS);

** D - измеряемое расстояние, мм;

*** Диапазон длин базисов от 0,07 до 30 км

Таблица 3 - Технические характеристики

Наименование характеристики

Значение характеристики

Количество каналов

36

Принимаемые сигналы

ГЛОНАСС: F1, F2;

GPS: L1, L2

Напряжение питания от сети переменного тока

от 198 до 242

частотой (50±1) Гц, В

Габаритные размеры (длинахширинахвысота),

мм, не более:

1) Приемник СБС-363 в составе:

- устройство СБС-363

143x130x34,8

- адаптер сетевой

125x50x31,5

2) Устройство антенное

186x186x91,5

3) Шкаф в составе:

500x400x150

- преобразователь интерфейсов NPort 5150

50x80x22

- преобразователь интерфейсов SER-485 Lite

56x73x23

4) Источник бесперебойного питания Black Star

800 Powerman

380x145x245

5) Нетбук

Acer Aspire TimelineX 1830TZ-U542G25iss

204x285x28

Масса, кг, не более:

1)    Приемник СБС-363 в составе:

- устройство СБС-363

0,55

- адаптер сетевой

0,31

2) Устройство антенное

1

3) Шкаф СБС-363 в составе:

8

- преобразователь интерфейсов NPort 5150

0,58

- преобразователь интерфейсов SER-485 Lite

0,1

4) Источник бесперебойного питания Black Star

800 Powerman

7,7

5) Нетбук Acer Aspire TimelineX 1830TZ-

U542G25iss

1,4

Продолжение таблицы 3

Наименование характеристики

Значение характеристики

Диапазон рабочих температур СБС, кроме устройства антенного, °С

от +5 до +40

Диапазон рабочих температур устройства антенного, °С

от -40 до +55


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
