Номер по Госреестру СИ: 72796-18
72796-18 Преобразователи давления измерительные
(Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78)
Назначение средства измерений:
Преобразователи давления измерительные Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 предназначены для непрерывного преобразования значений измеряемого параметра - избыточного, абсолютного давления, а также разности давлений газа, жидкости или пара в унифицированный аналоговый и (или) цифровые выходные сигналы.
![Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-1.jpg)
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
![Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-2.jpg)
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
![Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-3.jpg)
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
![Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 4](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-4.jpg)
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
![Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 5](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-5.jpg)
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Программное обеспечение
Преобразователи давления измерительные Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 имеют внешнее метрологически незначимое программное обеспечение (далее - ПО) и встроенное метрологически значимое ПО.
Конструкция преобразователей давления измерительных Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Deltabar M PMD55 |
Deltabar M |
не ниже 01.00.01 |
не отображается |
Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 |
Deltabar S |
не ниже 02.10.01 |
не отображается |
Идентификационное наименование программного обеспечения отображается на дисплее прибора при его включении (как неактивное, не подлежащее изменению) или посредством подключения преобразователя к персональному компьютеру через периферийное устройство (например, FXA195 или FXA291).
В преобразователях давления конструктивно предусмотрено наличие переключателя ? (рисунки 6, 7), расположенного внутри корпуса. Любое изменение настроек возможно только тогда, когда переключатель имеет состояние «Включен» («on»). Доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние «Выключен» («off»).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
![](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-6.jpg)

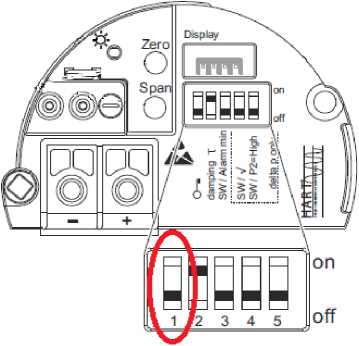

Рисунок 6 - Переключатель для защиты от несанкционированного доступа к настройкам преобразователей Deltabar M PMD55
![](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-7.jpg)

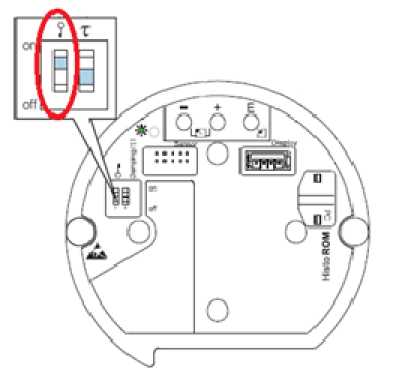

Рисунок 7 - Переключатель для защиты от несанкционированного доступа к настройкам преобразователей Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя методом наклейки и (или) на титульные листы эксплуатационной документации типографским способом.
Лист № 10 Всего листов 11
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Преобразователи давления измерительные Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 (далее преобразователи) состоят из электронного блока и чувствительного элемента, включающего в себя первичный преобразователь давления и измерительную мембрану. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока или цифровой выходной сигнал по протоколам HART, Profibus, Foundation Fieldbus, пропорциональный измеряемому давлению.
Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.
В зависимости от технических и метрологических характеристик преобразователи могут иметь различные исполнения. Обозначение исполнения преобразователей приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на преобразователи:
PMD55 - AB12CD34EFHIJKLMN
AB - Маркировка взрывозащиты
-
1 - Выходной сигнал
-
2 - Дисплей, управление
C - Корпус
D - Электроподключение
-
3 - Статическое давление
4E - Диапазон измерения преобразователя
F - Обозначение погрешности
H - Калибровка; Ед. измерения
IJK - Присоединение к процессу
L - материал мембраны
M - Заполняющая жидкость
N - Уплотнение
PMD75 - ABC1D23EFHI
A - Маркировка взрывозащиты
B - Выходной сигнал, управление С - Корпус, уплотнение, кабельный ввод
1D - Диапазон измерения преобразователя/стат. давление
-
2 - Калибровка; Ед. измерения
-
3 - материал мембраны
E - Присоединение к процессу
F - Уплотнение
H - Дополнительная опция 1
-
1 - Дополнительная опция 2
FMD77 - ABC1D23EFHIJ
A - Маркировка взрывозащиты
B - Выходной сигнал, управление С - Корпус, уплотнение, кабельный ввод
1D - Диапазон измерения преобразователя/ стат. давление
-
2 - Калибровка; Ед. измерения
-
3 - материал мембраны
E - Присоединение к процессу сторона НД, уплотнение
F - Присоединение к процессу сторона ВД
H - Заполняющая жидкость
I- Дополнительная опция 1
J - Дополнительная опция 2
FMD78 - ABC1D23EFHI
A - Маркировка взрывозащиты
B - Выходной сигнал, управление С - Корпус, уплотнение, кабельный ввод
1D - Диапазон измерения преобразователя/ стат. давление
-
2 - Калибровка; Ед. измерения
-
3 - материал мембраны
E - Присоединение к процессу
F - Заполняющая жидкость
H - Дополнительная опция 1
I - Дополнительная опция 2
Общий вид преобразователей представлен на рисунках 1-4.
Схема пломбирования корпуса преобразователя представлена на рисунке 5.
![Внешний вид. Датчики давления (ЭМИС-БАР), http://oei-analitika.ru](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-1.jpg)
![Внешний вид. Датчики давления (ЭМИС-БАР), http://oei-analitika.ru](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-2.jpg)

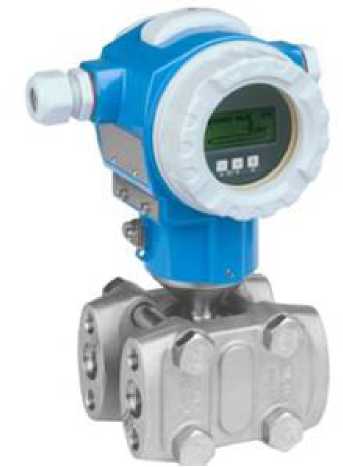

Рисунок 2 - Общий вид преобразователей давления измерительных Deltabar S PMD75

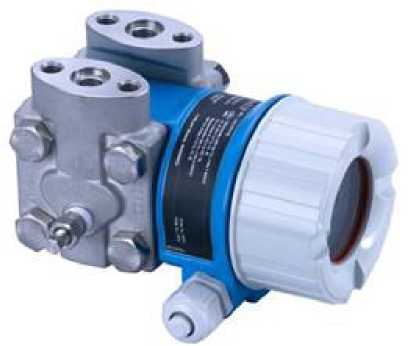

Рисунок 1 - Общий вид преобразователей давления измерительных Deltabar M PMD55
![Внешний вид. Датчики давления (ЭМИС-БАР), http://oei-analitika.ru](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-3.jpg)

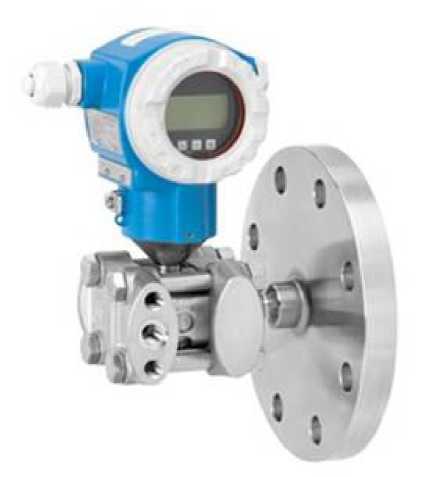

Рисунок 3 - Общий вид преобразователей давления измерительных Deltabar S FMD77
![Внешний вид. Датчики давления (ЭМИС-БАР), http://oei-analitika.ru](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-4.jpg)

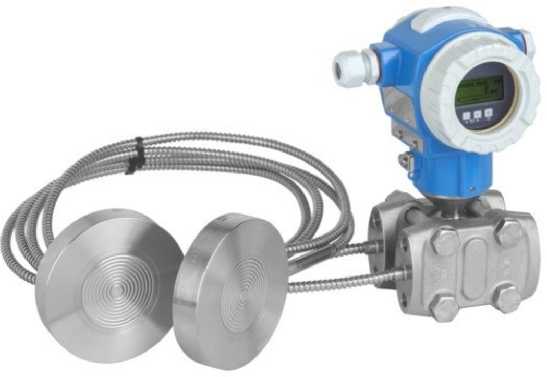

Рисунок 4 - Общий вид преобразователей давления измерительных Deltabar S FMD78
![Внешний вид. Датчики давления (ЭМИС-БАР), http://oei-analitika.ru](../kurilka/type_si_html/2022-72796-18-1-1_files/2022-72796-18-1-1-5.jpg)

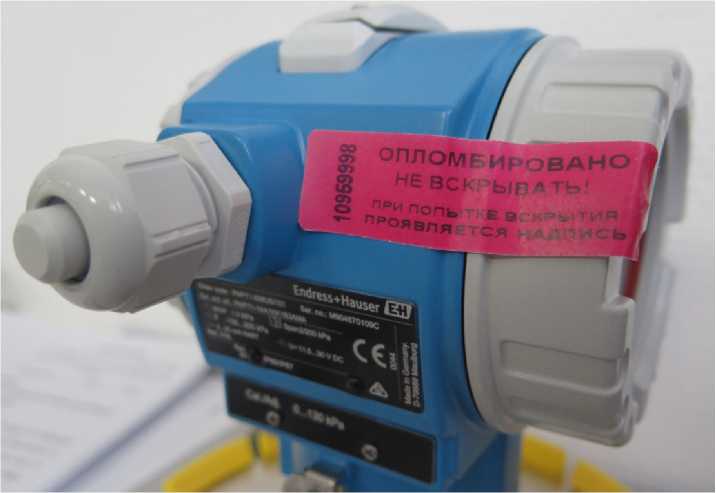

Рисунок 5 - Схема пломбирования корпуса преобразователя
Таблица 5 -
Наименование |
Обозначение |
Кол-во |
Примечание |
Преобразователь давления измерительный |
Deltabar M PMD55, Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 |
1 шт. |
В соответствии с заказом |
Методика поверки |
1 экз. |
На партию преобразователей, поставляемых в один адрес. | |
Паспорт |
1 экз. | ||
Комплект принадлежностей:
|
52027785 71091670, 71002865, 71111067 71041539 71102216, 71098630, 71101934, 71098632, 71101935, 71381907 52024609, 52024610, 52024611 71377369, 71377370, 71377371, 71377379, 71377380, 71377383 |
В соответствии с заказом | |
Устройства периферийные |
FXA195, FXA291 |
По дополнительному заказу |
Основные метрологические характеристики преобразователей приведены в таблицах 2, 3. Основные технические характеристики преобразователей приведены в таблице 4.
Таблица 2 - Основные метрологические характеристики и |
реобразователей | |||||
Модель преобразователя давления |
Диапазоны измерений (Д |
4) |
Коэффициент перенастройки TD = Р впи / Рди |
Пределы допускаемой основной приведенной (от настроенного диапазона измерений) погрешности измерений давления, %Х) 3) |
Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности измерений давления вызванной отклонением температуры окружающей среды от нормальных условий (от ±21 до ±25 °C) на 28°С, % | |
Разности давлений, МПа4) |
Избыточного давления, МПа |
Абсолютного давления, МПа | ||||
Deltabar М PMD55 |
от -0,001 до +0,001 от -0,003 до +0,003 |
- |
- |
1:1 |
±0,2 |
±(0,15xTD±0,18) |
>1:1 |
±(0,2 х TD) | |||||
от -0,01 до +0,01 |
- |
- |
от 1:1 до 4:1 |
±0,1; ±0,075 |
±(0,lxTD±0,ll) | |
>4:1 до 100:1 |
±(0,012 х TD ± 0,052); ±(0,012 х TD ± 0,027) | |||||
от -0,05 до +0,05 от -0,1 до +0,1 от -0,3 до +0,3 от -1,6 до +1,6 от -4 до +4 |
- |
- |
от 1:1 до 10:1 |
±0,1; ±0,075 |
±(0,05xTD ± 0,1) | |
>10:1 |
±(0,0015 х TD ± 0,085); ±(0,0015 х TD ± 0,06); | |||||
Deltabar S PMD75 |
от -0,001 до +0,001 |
- |
- |
1:1 |
±0,05; ±0,075 |
±(0,14xTD ± 0,04) |
>1:1 |
±(0,075 х TD) | |||||
от -0,003 до +0,003 |
- |
- |
от 1:1 до 3:1 |
±0,05; ±0,075 | ||
>3:1 |
±(0,025 х TD) | |||||
от -0,01 до +0,01 |
- |
- |
от 1:1 до 5:1 |
±0,04; ±0,05 |
±(0,07xTD ± 0,07) | |
>5:1 |
±0,04; ±(0,009 х TD ± 0,005) | |||||
от -0,05 до +0,05 от -0,3 до +0,3 от -1,6 до +1,6 от -4 до +4 |
- |
- |
от 1:1 до 15:1 |
±0,035; ±0,05 |
±(0,012xTD± 0,017) | |
>15:1 |
±0,035; ±(0,0015 х TD ± 0,0275) | |||||
- |
от -0,1 до +16 |
от 0 до +16 |
от 1:1 до 5:1 |
±0,1 |
±(0,042xTD ± 0,04) |
- |
от -0,1 до +25 |
от 0 до +25 |
>5:1 |
±(0,2 х TD) |
±(0,022xTD + 0,04) |
Продолжение таблицы 2
Deltabar S FMD77, Deltabar S FMD782) |
от -0,01 до +0,01 |
- |
- |
от 1:1 до 5:1 |
±0,1; ±0,15 |
±(0,07xTD + 0,07) |
>5:1 |
±(0,2 х TD); ±(0,3 х TD) | |||||
от -0,05 до +0,05 |
- |
- |
от 1:1 до 15:1 |
±0,075; ±0,15; ±(0,3 х TD) |
±(0,03xTD +0,017) | |
>15:1 |
±(0,0015 х TD +0,053) ±(0,3 х TD) | |||||
от -0,3 до +0,3 от -1,6 до +1,6 от -4 до +4 |
- |
- |
от 1:1 до 15:1 |
±0,075; ±0,1 |
±(0,012xTD +0,017) | |
Примечания:
|
Таблица 3 - Пределы допускаемой дополнительной приведенной погрешности от влияния изменения статического (избыточного) давления
Модель преобразователя давления |
Диапазоны измерений разности давлений, МПа |
Максимальное рабочее (статическое) давление1-*, МПа |
Пределы допускаемой дополнительной приведенной погрешности от воздействия рабочего (статического) давления, % / МПа |
Deltabar М PMD55 |
от -0,001 до +0,001 |
ОД |
±0,2/0,13) |
от -0,003 до +0,003 |
0,1 |
±0,07/0,13) | |
от -0,01 до +0,01; от -0,05 до +0,05; от -0,1 до +0,1; от -0,3 до +0,3; от -1,6 до +1,6; от -4 до +4 |
7; 16 |
±0,14/73) | |
Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 |
от -0,001 до +0,0012) |
16 |
±0,03 5/0,74) |
от -0,003 до +0,0032) |
16 |
±0,14/74) | |
от -0,01 до +0,01 |
16; 42 |
±0,15/74) | |
от -0,05 до +0,05 |
16; 42 |
±0,1/74) | |
от -0,3 до +0,3 |
16; 42 |
±0,05/74) | |
от -1,6 до +1,6; от -4 до +4 |
16; 42 |
±0,02/74) | |
Примечания:
|
Таблица 4 - Основные технические характеристики преобразователей
Наименование характеристики |
Значение характеристики |
Диапазоны рабочих температур окружающей среды, °С |
от -60 до +85 |
Относительная влажность окружающей среды, % |
от 4 до 100 |
Выходные сигналы:
|
от 4 до 20 (от 20 до 4) HART Profibus Foundation Fieldbus |
Степень защиты, обеспечиваемые оболочками |
IP65/66/67/68/69 |
Напряжение питания постоянного тока, В |
от 9 до 45 |
Габаритные размеры преобразователей, мм, не более, (длина *высотахширина):
|
122x104x184 155x140x214 277x210x408 |
Масса преобразователя в зависимости от модели, кг, не более:
|
5 7 30 |
Средняя наработка до отказа, ч, не менее |
150000 |
Средний срок службы, не менее, лет |
20 |
Маркировка взрывозащиты - преобразователей Deltabar M PMD55 |
Ga/Gb Ex ia IIC T6...T4 1Ex d IIC T6...T4 |
- преобразователей Deltabar S PMD75, Deltabar S FMD77, Deltabar S FMD78 |
Ga/Gb Ex ia IIC T6.T4 Ga/Gb Ex ia IIC T6.T3 Ga/Gb Ex ia IIC T6.T2 1Ex ia IIC T6.T3 Gb 1Ex ia IIC T6.T4 Gb 1Ex ia IIC T6.T2 Gb Ex iaD 20 T55°C/T85°C Ex ia IIIC T85°C Da Ex ia IIIC T85°C Da/Db Ex ta IIIC T105°C.130°C Da/Db Ex ta IIIC T85°C Da/Dc Ex tb IIIC T85°C Db Ex tc IIIC T85°C Dc 1Ex db IIC T6.T4 Gb 1Ex db ia IIC T6.T4 Gb 1Ex db ia IIC T6.T3 Gb 1Ex db IIC T6...T1 Gb |
