Номер по Госреестру СИ: 72887-18
72887-18 Тестеры полупроводниковых компонентов
(серии SPEA DOT100, SPEA DOT400)
Назначение средства измерений:
Тестеры полупроводниковых компонентов серии SPEA DOT100, SPEA DOT400 (далее по тексту - тестеры) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
Внешний вид.
Тестеры полупроводниковых компонентов
Рисунок № 1
Внешний вид.
Тестеры полупроводниковых компонентов
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) тестеров включает общее программное обеспечение (ОПО) - операционную систему MS Windows XP/7/8/10 и встроенное специальное программное обеспечение (далее по тексту - СПО) - «ATOS».
СПО «ATOS» является метрологически значимым. Оно позволяет задавать параметры измерений. С помощью СПО проводится управление процессами измерений. Метрологические характеристики тестеров нормированы с учетом влияния СПО «ATOS».
Идентификационные данные СПО приведены в таблице 1:
Таблица 1 - Идентификационные данные СПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование СПО |
ATOS |
Номер версии (идентификационный номер СПО), не ниже |
2,7 |
Цифровой идентификатор СПО |
- |
Метрологически значимая часть СПО тестеров и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель тестера методом гравирования и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам полупроводниковых компонентов серий SPEA DOT100, SPEA DOT400
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-112-18 «Тестеры полупроводниковых компонентов серий SPEA DOT100, SPEA DOT400. Методика поверки», утвержденному ООО «ИЦРМ» 19.03.2018 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде № 25985-09);
-
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде № 25984-14);
-
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном
информационном фонде № 49121-12);
-
- делитель напряжений ДН-200э (регистрационный номер в Федеральном информационном фонде № 54883-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки на корпус тестеров и (или) в виде наклейки или оттиска поверительного клейма в паспорт.
Изготовитель
«SPEA S.p.A.», ИталияАдрес: 16, Via Torino, 10088 Volpiano-Italy
Телефон: +39 011 98 25 400
Факс: +39 011 98 25 405
Web-сайт: www.spea.com
Заявитель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») ИНН 7731483966
Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Телефон: +7 (495) 788-44-44
Web-сайт: www.ostec-group.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
Web-сайт: www.ic-rm.ru
E-mail: info@ic-rm.ru
Принцип действия тестеров основан на сравнении с помощью быстродействующих аналого-цифровых преобразователей выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (далее по тексту - ФК), формируемым тестером.
Тестеры применяются для комплексной автоматизированной проверки микросхем широкой номенклатуры методами функционального алгоритмического контроля и параметрических измерений, а также для контроля и измерений параметров микросхем на пластинах и в корпусированном виде при разработке, испытаниях, производстве и входном контроле.
Тестеры имеют единую архитектуру построения, позволяют проводить гибкое конфигурирование в зависимости от требований по тестированию.
Тестеры обеспечивают снятие статических и динамических характеристик. Набор модулей позволяет проводить тестирование полупроводниковых компонентов цифрового, аналогового и смешанного типов.
Тестеры обеспечивают формирование входных воздействий на выводы интегральных микросхем (далее по тексту - ИМС) и полупроводниковые кристаллы на каждом канале в режимах:
-импульсном с возвратом к нулю или единице с поканально-независимым заданием момента начала и окончания импульса;
-потенциальном с поканально-независимым заданием момента переключения уровней и состояния.
Тестеры изготавливаются в двух исполнениях SPEA DOT100 и SPEA DOT400, отличающихся внешним видом и составом.
В зависимости от конфигурации тестеры состоят из основного измерительного блока, включающего источник питания, и отдельно стоящей управляющей электронновычислительной машиной ЭВМ на базе персонального компьютера. Дополнительно, в зависимости от конфигурации тестер может быть укомплектован дополнительной стойкой с силовыми функциональными модулями.
Измерительный блок построен по модульному принципу, в зависимости от назначения тестеры комплектуются измерительными и функциональными модулями.
Тестеры SPEA DOT400 могут комплектоваться следующими модулями:
-модули DYPE200 - каждый модуль включает в свой состав 96 независимых аналоговоцифровых измерительных каналов (каналы типов №№ 2, 3, 4, 5, 7) с максимальной тактовой частотой 5 и 50 МГц. Общее количество каналов в тестере может составлять до 1536;
-модули DYLPS100 - каждый модуль включает в свой состав 16 каналов источников питания низкой мощности (каналы типов №№ 1, 2), в состав каждого источника питания входит измеритель силы и напряжения постоянного тока с возможностью оцифровки сигнала, средства синхронизации, временных измерений и управления. Все источники питания поддерживают работу как по отдельности, так и при параллельном/последовательном включении
посредством внутренней/внешней коммутации;
- модули IPPS - включают в свой состав 4-х канальный источник питания (каналы типа № 1), в состав каждого источника входит измеритель силы (каналы типа № 3) и напряжения (каналы типа № 2) постоянного тока;
-источник напряжения и силы постоянного тока высоковольтный HVS - включает в свой состав одноканальный источник питания высокого напряжения постоянного тока (каналы типа № 1) с измерителем напряжения (каналы типа № 2 и № 4) и силы постоянного тока (каналы типа № 3).
Тестеры SPEA DOT100 комплектуются модулями DXPE100 - каждый модуль включает в свой состав 3 секции по 8 независимых аналогово-цифровых измерительных каналов/измерительных источников питания DPS (каналы типов №№ 2, 3, 4, 5, 7) с максимальной тактовой частотой 5 МГц и 3 секции по 8 независимых цифровых каналов с максимальной частотой до 50 МГц и один мультиплексированный аналоговый канал. Общее количество каналов в тестере может составлять до 768. В состав каждого источника питания DPS первой секции входит измеритель силы и напряжения постоянного тока с возможностью оцифровки сигнала, средства синхронизации, временных измерений и управления. Все источники питания поддерживают работу как по отдельности, так и параллельное/последовательное включение посредством внутренней/внешней коммутации.
В зависимости от конфигурации тестеров, измерительный блок может быть размещен как на манипуляторе, так и выполнен в виде настольного исполнения. Измерительный блок имеет принудительное воздушное охлаждение.
Каналы всех функциональных и измерительных модулей выведены на специализированный интерфейс с нулевым усилием. Через загрузочную плату, контактирующую со специализированным интерфейсом производится подключение объекта контроля к тестерам.
Модификация (конфигурация) тестеров определяется установленными типами функциональных модулей и их количеством. Данная информация не отражается в обозначении.
Выбор той или иной установки, ее конфигурации и необходимого количества каналов производится пользователем на основе решаемых задач.
Общий вид тестеров, места пломбирования и нанесения знака поверки представлены на рисунках 1 и 2.

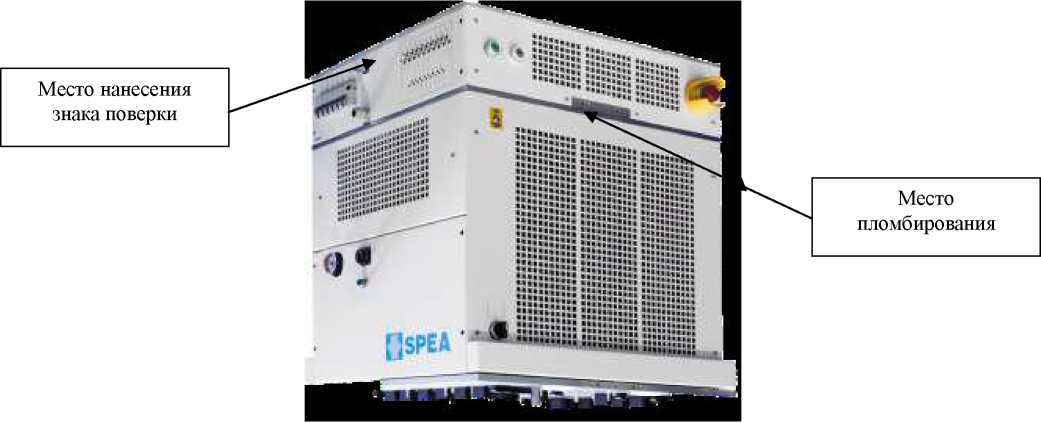

Рисунок 1 - Общий вид тестеров SPEA DOT400, места пломбирования и нанесения знака поверки

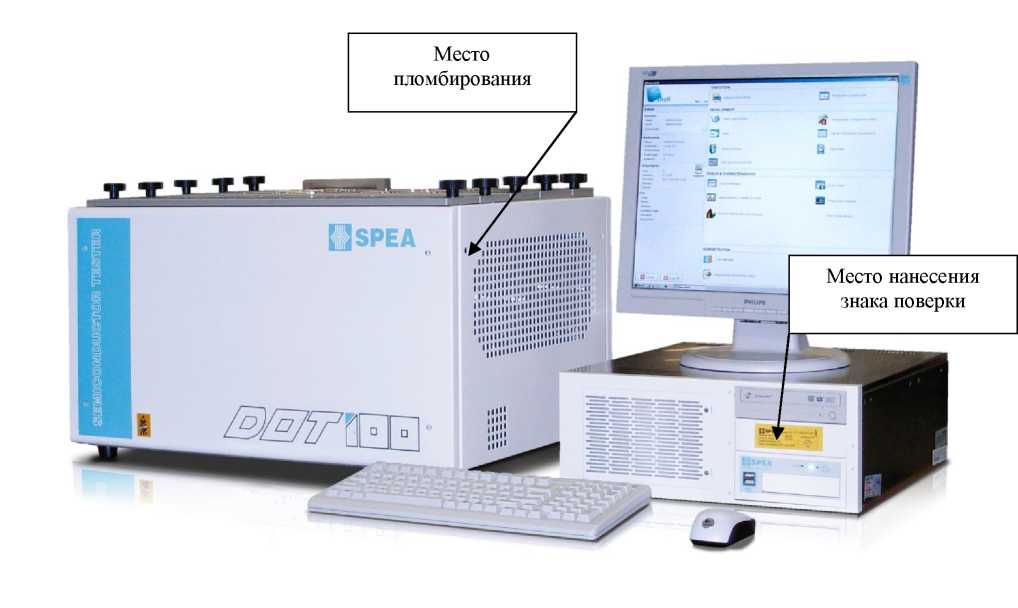

Рисунок 2 - Общий вид тестеров SPEA DOT100, места пломбирования и нанесения знака поверки
тестеров приведены в таблицах 2-4.
Таблица 2 - Общие метрологические характеристики тестеров SPEA DOT400
Наименование характеристики |
Значение |
Модуль DYPE200 | |
Секция аналогово/цифровых каналов с тактовой частотой до 5 МГц | |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до 3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0,001-tfp.v.+0,016) ±(0,001- tfp.v.+0,008) ±(0,001- tTp.v.+0,005) |
Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА |
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,001-7p.v.+160+(Kdut-4)-32 В-1] ±[0,001-7p.v.+40+(Kdut-4)-8 В-1] ±[0,001-7p.v.+10+(Fdut-4)-2 В-1] ±[0,001-7p.v.+2,56+(Pdut-4)-0,512 В-1] ±[0,001-7p.v.+0,64+(Pdut-4)-0,128 В-1] ±[0,001-7p.v.+0,16+(Pdur4)-0,032 В-1] ±[0,001-7p.v.+0,04+(Pdut-4)-0,008 В-1] ±[0,001-7p.v.+0,01+(Pdut-4)-0,002 В-1] |
Диапазоны измерений напряжения постоянного тока по каналам типа № 1, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0,001 •^изм +0,004) ±(0,001 •иизм +0,003) ±(0,001 •иизм +0,0015) |
Диапазоны измерений силы постоянного тока по каналам типа № 1, мА |
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,001-7p.v.+80+(Pdut-4)-32 В-1] ±[0,001-7p.v.+20+(Kdut-4)-8 В-1] ±[0,001-7p.v.+5+(Pdut-4)-2 В-1] ±[0,001-7p.v.+1,28+(Fdut-4)-0,512 В-1] ±[0,001-7p.v.+0,32+(Fdut-4)-0,128 В-1] ±[0,001-7p.v.+0,08+(Fdut-4)-0,032 В-1] ±[0,001-7p.v.+0,02+(Fdut-4)-0,008 В-1] ±[0,001Jp.v.+0,006+(Pdut-4)-0,002 В-1] |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 2, В |
от -1,5 до +10 от -1 до + 6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 2*, В:
|
±(0,001-Up.v.+0,016) ±(0,001-Up.v.+0,008) ±(0,001-Up.v.+0,005) |
Наименование характеристики |
Значение |
Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В:
|
±(0,001 •^изм +0,015) ±C0,001-Uh3M +0,012) ±(0,001 •иизм +0,010) |
Секция аналогово/цифровых каналов с тактовой частотой до 50 МГц | |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до 3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0,001 •Up.v.+0,02) ±(0,001-Up.v.+0,012) ±(0,001-Up.v.+ 0,008) |
Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА |
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,001-7p.v.+160+(Kdut-4)-32 I-5’1] ±[0,001-7p.v.+40+(Kdut-4)-8 В’1] ±[0,001Jp.v.+10+(Fdut-4)-2 В’1] ±[0,001-7p.v.+2,56+(Fdut-4)-0,512 В’1] ±[0,001 •/p.v+0,64+(pdut-4y0,128 В’1] ±[0,001 •/p.v+0,16+(pdut’4y0,032 В’1] ±[0,001 •/p.v.+0,04+(Fdut’4)^0,008 В’1] ±[0,001-7p.v.+0,01+(Fdur4)-0,002 В’1] |
Диапазоны измерений напряжения постоянного тока по каналам типа № 1, В |
от ’1,5 до +10 от ’1 до +6,5 от ’0,5 до +3 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0,00№зм+ 0,012) ±(0,001 ^+0,006) ±(0,001 -^изм+0,004) |
Диапазоны измерений силы постоянного тока по каналам типа № 1, мА |
от ’32 до +32 от ’8 до +8 от ’2 до +2 от ’0,512 до +0,512 от ’0,128 до +0,128 от ’0,032 до +0,032 от ’0,008 до +0,008 от ’0,002 до +0,002 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,001-7p.v.+ 80+(Pdut-4)-32 В-1] ±[0,001-7p.v.+20+(Fdut-4)-8 В-1] ±[0,001-7p.v.+5+(Pdut-4)-2 В-1] ±[0,001-7p.v.+1,28+(Fdut-4)-0,512 В-1] ±[0,001 •7p.v±0,32+(Kiur4y0,128 В-1] ±[0,001 •7p.v±0,08+(pdur4y0,032 В-1] ±[0,001 •/p.v±0,02±(pdur4y0,008 В-11 ±[0,001 •7p.v.±0,006±(Kdur4)-0,002 В-1] |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 2, В |
от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 2*, В:
|
±(0,001-tfp.v.+0,012) ±(0,001-tfp.v.+0,008) |
Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В |
от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В:
|
±(0,001-tfp.v.+ 0,025) ±(0,001-tfp.v.+ 0,015) |
Модуль DYLPS | |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В |
от -10 до +10 от -5 до +5 от -2,5 до +2,5 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0,005-tfp.v.+0,002) ±(0,005-tfp.v.+0,001) ±(0,01-tfp.v.+0,0005) |
Наименование характеристики |
Значение |
Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА |
от -500 до +500 от -20 до +20 от -2 до +2 от -0,2 до +0,2 от -0,02 до +0,02 |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,0003-7p.v.+250+(Fdut-10)-15 В-1] ±[0,00027p.v+10+(Pdut-10y0,5 В-1] ±[0,0002-7p.v.+1+(Fdut-10)-0,05 В-1] ±[0,0002-7p.v.+0,1+(Pdut-10)-0,005 В-1] ±[0,00027p.v.+0,01+(Fdut-10)-0,001 В-1] |
Диапазоны измерений напряжения постоянного тока по каналам типа № 3, В |
от -10 до +10 от -5 до +5 от -2,5 до +2,5 от -1,25 до +1,25 от -0,625 до +0,625 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 3*, В:
|
±(0,001 •Цизм +0,002) ±(0,001Цизм +0,001) ±(0,001 •Цизм +0,0005) ±(0,001 •Цизм +0,0003) ±(0,01 •Цизм +0,0002) |
Диапазоны измерений силы постоянного тока по каналам типа № 3, мА |
от -500 до +500 от -20 до +20 от -2 до +2 от -0,2 до +0,2 от -0,02 до +0,02 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений постоянного тока по каналам типа № 3*, мкА:
|
±[0,0003^/p.v.+250+(Fdut-10)^15 В-1] ±[0,0002-7p.v.+10+(Fdut-10)-0,5 В-1] ±[0,0002-/p.v.+1+(Fdut-10)-0,05 В-1] ±[0,0002Tp.v.+0,1+ (Pdut-10)-0,005 В-1] ±[0,00027p.v.+0,01+(Fdut-10)'0,001 В-1] |
Модуль IPPS | |
Диапазон воспроизведений напряжения постоянного тока по каналам типа № 1, В |
от 0 до 20 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В |
±(0,001-^в+0,01) |
Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, А |
от 0 до 128 от 0 до 64 |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, А:
|
±(0,002-7в + 0,128) ±(0,002-7в + 0,064) |
Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В |
от 0 до 5 от 0 до 10 от 0 до 20 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В:
|
±(0,005^изм + 0,001) ±(0,005^изм + 0,002) ±(0,005^изм + 0,004) |
Диапазоны измерений силы постоянного тока по каналам типа № 3, А |
от 0 до 16 от 0 до 32 от 0 до 64 от 0 до 128 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 3*, А:
|
±(0,005Тизм +0,016) ±(0,005Тизм +0,032) ±(0,005Тизм +0,064) ±(0,005Тизм +0,128) |
Источник напряжения и тока высоковольтный HVS | |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В |
от 0 до 2500 от 0 до 1000 от 0 до 500 от 0 до 200 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В |
±(0,005 Uh +0,001 ипред) |
Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА |
от 0 до 50 от 0 до 5 от 0 до 1 от 0 до 0,1 |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мА |
±(0,01 •Ib +0,001 -Тпред ) |
Диапазоны измерений напряжения постоянного тока по каналам типа № 2, В |
от 0 до 2500 от 0 до 1250 от 0 до 500 от 0 до 250 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 2*, В |
±(0,005 • Цизм +0,001 • Цпред) |
Окончание таблицы 2
Наименование характеристики |
Значение |
Диапазоны измерений силы постоянного тока по каналам типа № 3, мА |
от 0 до 50 от 0 до 25 от 0 до 10 от 0 до 5 от 0 до 2,5 от 0 до 1 от 0 до 0,5 от 0 до 0,2 от 0 до 0,1 от 0 до 0,05 от 0 до 0,02 от 0 до 0,01 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 3*, мА |
±(0,0027изм+0,00Ыпред) |
Диапазоны измерений напряжения постоянного тока по каналам типа № 4, В |
от 0 до 2500 от 0 до 1250 от 0 до 500 от 0 до 250 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 4*, В |
±(0,005 • иизм+0,004^ ипред) |
Примечания - * - в формулах расчета пределов допускаемой абсолютной погрешности: 1изм - значения силы постоянного тока, измеренные при помощи тестера, мА (А); иизм - значения напряжения постоянного тока, измеренные при помощи тестера, В; 1в - значения силы постоянного тока, воспроизведенные при помощи тестера, мА (А); Ub - значения напряжения постоянного тока, воспроизведенные при помощи тестера, В; 1пред - верхний предел измерений (или воспроизведений) силы постоянного тока, мА (А); ипред - верхний предел измерений (или воспроизведений) напряжения постоянного тока, В; Ip.v. - запрограммированное (установленное пользователем) значение силы постоянного тока, мА (А); Up.v. - запрограммированное (установленное пользователем) значение напряжения постоянного тока, В; Vdut -значение измеренного напряжения на объекте измерения (с учетом влияния всех факторов (падения напряжения, потери)), В. |
Таблица 3 - Общие метрологические характеристики SPEA DOT100
Наименование характеристики |
Значение |
Модуль DXPE100 | |
Секция аналогово/цифровых каналов и источников питания (8 источников питания DPS и 8 цифровых каналов) с тактовой частотой до 5 МГц (3 секции) | |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0,0001-tfp.v.+0,016) ±(0,0001-tfp.v.+0,008) ±(0,0001-tfp.v.+0,005) |
Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА |
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,001-7p.v.+160+(Pdut-4)-32 В-1] ±[0,001 •Tp.v.+40+(p’dut-4)-8 В-1] ±[0,001-7p.v.+10+(Pdut-4)-2 В-1] ±[0,0017p.v.+2,56+(Pdur4)-0,512 В-1] ±[0,0017p.v.+0,64+(Pdut-4)-0,128 В-1] ±[0,001 •7p.v.+0,16+(Pdut-4)-0,032 В-1] ±[0,0017p.v.+0,04+(Pdut-4)-0,008 В-1] ±[0,0017p.v.+0,01+(Pdut-4)-0,002 В-1] |
Диапазоны измерений напряжения постоянного тока по каналам типа № 1, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0.0001 •Up.v.+0,004) ±(0.0001 •Up.v.+0,003) ±(0.0001Up.v.+0,0015) |
Диапазоны измерений силы постоянного тока по каналам типа № 1, мА |
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,0017p.v.+80+(Fdut-4)-32 В-1] ±[0,001-7p.v.+20+(Kdut-4)-8 В-1] ±[0,001-7p.v.+5+(Fdut-4)-2 В-1] ±[0,001-7p.v.+1,28+(Pdut-4)-0,512 В-1] ±[0,001-7p.v.+0,32+(Pdut-4)-0,128 В-1] ±[0,001 •7p.v.+0,08+(Pdut-4)-0,032 В-1] ±[0,001-7p.v.+0,002+(Fdut-4)-0,008 В-1] ±[0,001-7p.v.+0,006+(Fdut-4)-0,002 В-1] |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В:
|
±(0,0001 •Up.v.+0,016) ±(0,0001 •Up.v.+0,008) ±(0,0001 •Up.v.+0,005) |
Наименование характеристики |
Значение |
Диапазоны измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В:
|
±(0,0001-tfp.v.+0,015) ±(0,0001-tfp.v.+0,012) ±(0,0001-tfp.v.+0,010) |
Секция цифровых каналов и мультиплексированного аналогового канала (8 цифровых каналов и 1 мультиплексированный аналоговый канал) с тактовой частотой до 50 МГц (3 секции) | |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до 3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1*, В:
|
±(0,001 -tfp.v.+0,020) ±(0,001-^p.v.+0,012) ±(0,001-tfp.v.+0,008) |
Диапазоны воспроизведений силы постоянного тока по каналам типа № 1, мА |
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока по каналам типа № 1*, мкА:
|
±[0,001-7p.v.+160+(Kdut-4)-32 В-1] ±[0,001 •7p.v.+40+(Pdut-4)-8 В-1] ±[0,001-7p.v.+10+(Pdut-4)-2 В-1] ±[0,001-7p.v.+2,56+(Pdut-4)-0,512 В-1] ±[0,001-7p.v.+0,64+(Pdut-4)-0,128 В-1] ±[0,001 •7p.v.+0,16+(Pdur4)-0,032 В-1] ±[0,001 •7p.v.+0,04+(Pdut-4)-0,008 В-1] ±[0,001-7p.v.+0,01+(Pdur4)-0,002 В-1] |
Диапазоны измерений напряжения постоянного тока мультиплексированного аналогового канала, В |
от -1,5 до +10 от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока мультиплексированного аналогового канала*, В:
|
±(0,0001-tfp.v.+0,012) ±(0,0001-tfp.v.+0,006) ±(0,0001-tfp.v.+0,004) |
Диапазоны измерений силы постоянного тока мультиплексированного аналогового канала, мА |
от -32 до +32 от -8 до +8 от -2 до +2 от -0,512 до +0,512 от -0,128 до +0,128 от -0,032 до +0,032 от -0,008 до +0,008 от -0,002 до +0,002 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока мультиплексированного аналогового канала *, мкА:
|
±[0,001-Ip.v.+80+(Vdut-4)-32 В-1] ±[0,001 Ip.v.+20+(Vdut-4)-8 В-1] ±[0,001-Ip.v.+5+(Vdut-4)-2 В-1] ±[0,001-Ip.v.+1,28+(Vdut-4)-0,512 В-1] ±[0,0017p.v+0,32+(Vdut-4>0,128 В-1] ±[0,001 Ip.v.+0,08+(Vdur4)-0,032 В-1] ±[0,001 •Ip.v+0,002+(Vdut-4>0,008 В-1] ±[0,0017p.v+0,006+(Vdut-4y 0,002 В-1] |
Диапазоны воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В |
от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В:
|
±(0,0001Up.v.+0,012) ±(0,0001 •Up.v.+0,008) |
Диапазоны измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция), В |
от -1 до +6,5 от -0,5 до +3 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока по каналам типа № 1 (Цифровая секция)*, В:
|
±(0,0001 •Up.v.+0,025) ±(0,0001 Up.v.+0,015) |
Примечания - * - в формулах расчета пределов допускаемой абсолютной погрешности: 1изм - значения силы постоянного тока, измеренные при помощи тестера, мА (А); иизм - значения напряжения постоянного тока, измеренные при помощи тестера, В; 1в - значения силы постоянного тока, воспроизведенные при помощи тестера, мА (А); Ub - значения напряжения постоянного тока, воспроизведенные при помощи тестера, В; 1пред - верхний предел измерений (или воспроизведений) силы постоянного тока, мА (А); ипред - верхний предел измерений (или воспроизведений) напряжения постоянного тока, В; Ip.v. - запрограммированное (установленное пользователем) значение силы постоянного тока, мА (А); Up.v. - запрограммированное (установленное пользователем) значение напряжения постоянного тока, В; Vdut -значение измеренного напряжения на объекте измерения (с учетом влияния всех факторов (падения напряжения, потери)), В. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия измерений:
|
от +15 до +25 65±15 от 720 до 780 |
Габаритные размеры (высотахдлинахширина), мм, не более |
600х400х400 |
Масса, кг, не более |
50 |
Средний срок службы, лет |
10 |
