Номер по Госреестру СИ: 72941-18
72941-18 Анализаторы мутности
(LabScat 2, DualScat Ex)
Назначение средства измерений:
Анализаторы мутности LabScat 2, DualScat Ex (далее - анализаторы) предназначены для автоматического определения мутности.
Внешний вид.
Анализаторы мутности
Рисунок № 1
Внешний вид.
Анализаторы мутности
Рисунок № 2
Внешний вид.
Анализаторы мутности
Рисунок № 3
Внешний вид.
Анализаторы мутности
Рисунок № 4
Внешний вид.
Анализаторы мутности
Рисунок № 5
Внешний вид.
Анализаторы мутности
Рисунок № 6
Программное обеспечение
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SIGRIST PHOTOMETER, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SIGRIST PHOTOMETER |
Номер версии (идентификационный номер) ПО |
не ниже V1.2 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам мутности LabScat 2, DualScat Ex
Техническая документация компании «SIGRIST-PHOTOMETER AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 022.Д4-18 «ГСИ. Анализаторы мутности LabScat 2, DualScat Ex. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 февраля 2018 г.
Основные средства поверки:
- государственный стандартный образец мутности ГСО 7271-96 (формазиновая суспензия).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю часть корпуса анализаторов (место нанесения указано на рисунках 3 и 4).
Изготовитель
Компания «SIGRIST-PHOTOMETER AG», Швейцария
Адрес: Hofurlistrasse 1, 6373 Ennetburgen, Switzerland
Телефон: +41 (0)41 624 54 54
Факс: +41 (0)41 624 54 55
E-mail: info@photometer.com
Заявитель
Акционерное общество «АВРОРА» (АО «АВРОРА») ИНН 7726033270Адрес: 141069, Московская область, г. Королев, микрорайон Первомайский, ул. Советская, д. 2, стр. 1, пом. 79
Телефон: +7 (495) 258-83-05 Факс: +7 (495) 958-29-40
E-mail: avrora@com2com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-56-33 Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия анализаторов основан на измерении ослабления светового потока при прохождении через исследуемую жидкость. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, регистрируется под углом 90° для модификации DualScat Ex и под углами 90° и 25° для модификации LabScat 2.
Анализаторы выполнены в виде блока, который состоит из нескольких частей: части для отбора пробы и части содержащей фотометр и управляющую электронику.
Анализаторы выпускаются в следующих модификациях:
LabScat 2 - измерение мутности проходит под углами 90° и 25° для работы в лабораторных условиях;
DualScat Ex - измерение мутности проходит под углом 90° для работы в промышленных условиях во взрывоопасных средах;
Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на анализаторы представлены на рисунках 3 и 4.
Рисунок 1 - Общий вид анализатора мутности модели LabScat 2
Блок управления
Соединительный кабель
Взрывозащищённый корпус (EX)
Продуктопровод
Фотометр
Рисунок 2 - Общий вид анализатора мутности модели DualScat Ex с блоком управления
Соединение системы охлаждения (дополнительное)
Место пломбировки
Место нанесения знака поверки

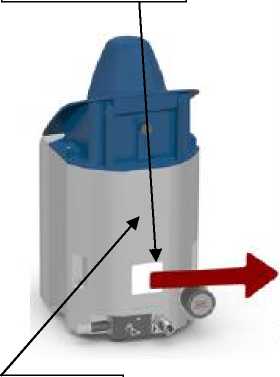

Рисунок 3 - Схема пломбировки и обозначение места нанесения знака поверки на анализатор мутности модели LabScat 2:
1 - Производитель; 2 - Страна происхождения; 3 - Название изделия; 4 - Серийный номер;
5 - Дата производства; 6 - Рабочее напряжение; 7 - Диапазон частот; 8 - Мощность;
9 - Следуйте руководству по эксплуатации; 10 - Следуйте информации по утилизации;
£ ИЗВИТ
Место пломбировки
Место нанесения знака поверки

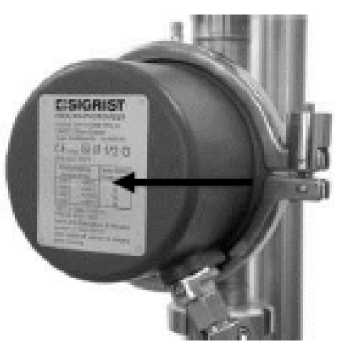

Рисунок 4 - Схема пломбировки и обозначение места нанесения знака поверки на анализатор мутности модели DualScat Ex
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
LabScat 2 |
DualScat Ex | |
Диапазон измерения мутности, ЕМФ1 |
от 0 до 4000 |
от 0 до 2000 |
Пределы допускаемой относительной погрешности измерения мутности, % |
±3 | |
1) ЕМФ - единица мутности по формазину |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
LabScat 2 |
DualScat Ex | |
Угол измерения, ° |
90 и 25 |
90 |
Габаритные размеры, мм, не более: - длина (с открытой крышкой) |
282,5 (343) |
200 |
- высота (с открытой крышкой) |
393 (480) |
157 |
- ширина |
185,5 |
96 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
LabScat 2 |
DualScat Ex | |
Масса, кг, не более |
5 |
3 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 | |
- относительная влажность окружающего воздуха (без конденсации), % |
от 0 до 95 | |
Питание от сети постоянного тока: - напряжение, В |
12 |
