Номер по Госреестру СИ: 72959-18
72959-18 Комплекты мер для поверки машин измерительных
(Zoller)
Назначение средства измерений:
Комплекты мер для поверки машин измерительных Zoller (далее по тексту - комплекты мер) предназначены для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы при поверке и настройке машин измерительных Zoller.

Внешний вид.
Комплекты мер для поверки машин измерительных
Рисунок № 1

Внешний вид.
Комплекты мер для поверки машин измерительных
Рисунок № 2

Внешний вид.
Комплекты мер для поверки машин измерительных
Рисунок № 3

Внешний вид.
Комплекты мер для поверки машин измерительных
Рисунок № 4

Внешний вид.
Комплекты мер для поверки машин измерительных
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта мер типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам мер для поверки машин измерительных Zoller
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП № 203-79-2017 «Комплекты мер для поверки машин измерительных Zoller. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 декабря 2017 г.
Основные средства поверки:
-
- Государственный первичный специальный эталон единицы длины в области измерений геометрических параметров поверхностей сложной формы (ГЭТ 192-2017).
-
- Прибор универсальный для измерений длины DMS 1000 (регистрационный номер 36001-07).
-
- Прибор для измерений отклонений от круглости Talyrond серии 300 (регистрационный номер 20905-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма E. ZOLLER GmbH & Co. KG, Германия
Адрес: D-74385, Pleidelsheim, Gottlieb-Daimler-StraBe 19, Germany Телефон: +49 7144 8970-0
Web-сайт: www.zoller.info
E-mail: info@zoller.info
Заявитель
Общество с ограниченной ответственностью «ЦОЛЛЕР Руссланд» (ООО «ЦОЛЛЕР Руссланд»)ИНН 7720771634
Адрес: 111123, г. Москва, шоссе Энтузиастов, д. 56, стр. 32
Телефон: +7 (495) 221-40-58
Web-сайт: www.zoller-ru.com
E-mail: info@zoller-ru.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Комплекты мер для поверки машин измерительных Zoller состоят из мер четырех модификаций, различающихся конструктивным исполнением и размерами. Меры представляют собой шлифованные цилиндры, цилиндры с выступами и ступенчатые валы переменных диаметров, изготовленные из стали. Меры выпускаются комплектом или по отдельности.
Мера диаметром от 10 до 98 мм (рисунок 1а) имеет конусообразную форму, образованную 10 шлифованными цилиндрами разных диаметров, от 10 до 90 мм с шагом в 10 мм и шлифованный цилиндр 98 мм, постепенно увеличивающихся к крепежному основанию в виде гладкого цилиндра.
Мера цилиндр с выступами представляет собой цилиндр, закрепленный на основание. Перпендикулярно образующей цилиндра расположены 47 шлифованных цилиндров. Основание может быть выполнено в двух вариантах - для крепления в силовом патроне (рисунок 1б) или под конус шпинделя SK50 (рисунок 1в).
Мера цилиндр 300 (рисунок 1г) представляет собой шлифованный цилиндр диаметром 40 мм и длиной 300 мм, закрепленный на основании для крепления в силовом патроне.
Мера цилиндр 500 (рисунок 1д) представляет собой шлифованный цилиндр диаметром 40 мм и длиной 500 мм, закрепленный на основании для крепления в силовом патроне.
Меры имеют отверстия на торцах для крепления их в центрах.

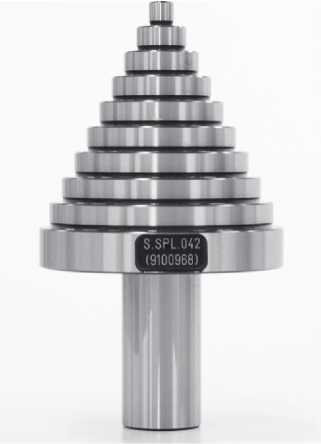

а) Мера диаметром от 10 до 98 мм

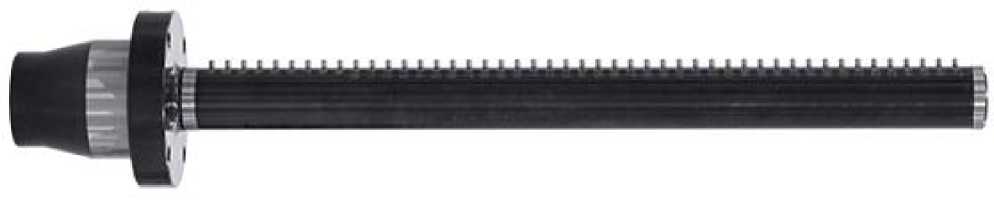

б) Мера цилиндр с выступами для крепления в силовом патроне

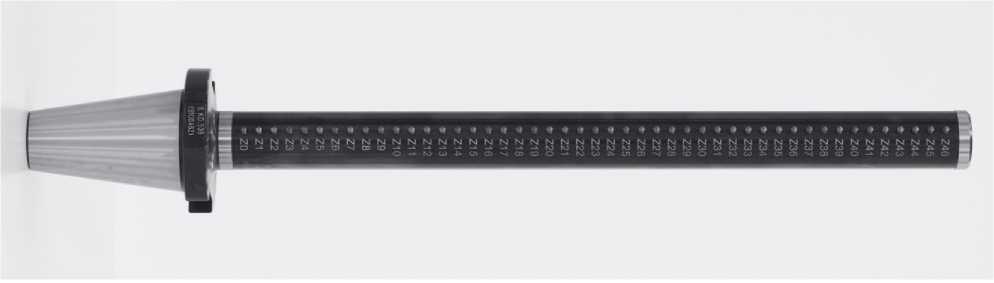

в) Мера цилиндр с выступами для крепления под конус шпинделя SK50

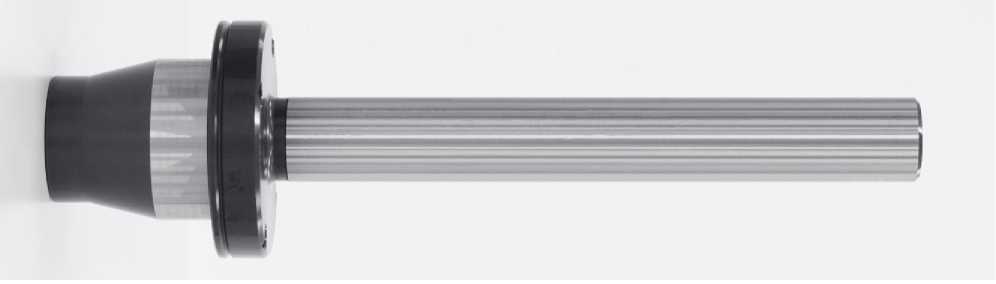

г) Мера цилиндр 300

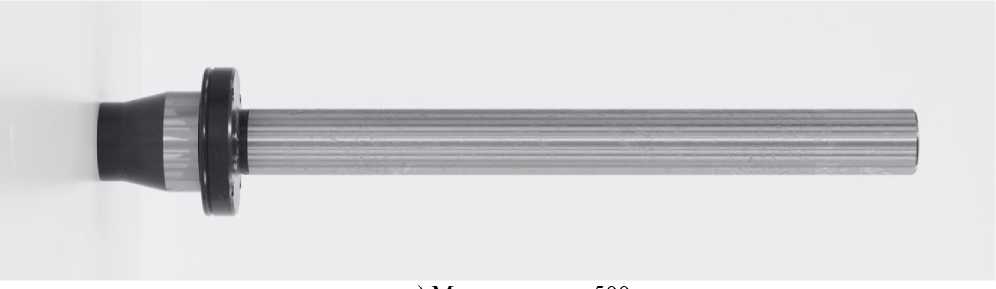

д) Мера цилиндр 500 Рисунок 1- Общий вид комплектов мер для поверки систем измерения валов MarShaft
Пломбирование комплектов мер для поверки машин измерительных Zoller не предусмотрено.
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики комплектов мер приведены в таблице 1.
Таблица 1 - мер
Характеристика |
Значения |
Мера диаметром от 10 до 98 мм | |
Номинальные значения диаметров, мм |
10, 20, 30, 40, 50, 60, 70, 80, 90 и 98 |
Допускаемое отклонение от номинальных значений диаметров, мм |
±0,1 |
Пределы допускаемой абсолютной погрешности воспроизведения диаметров, мкм |
±1,5 |
Габаритные размеры, мм, не более: | |
- высота |
200 |
- наибольший диаметр |
98 |
Масса, кг, не более |
5 |
Мера цилиндр с выступами | |
Номинальные значения длин, мм |
от 0 до 460 |
Шаг длин, мм |
10 |
Допускаемое отклонение от номинальных значений длин, мм |
±0,1 |
Пределы допускаемой абсолютной погрешности |
±(1,5+1,5-L/1000) |
воспроизведения длин, мкм |
где L - измеряемая длина, мм |
Допускаемое отклонение от круглости, мкм |
2 |
Допускаемое отклонение от соосности, мкм |
5 |
Допускаемое отклонение от перпендикулярности, мкм | |
- с креплением в силовом патроне |
4 |
Габаритные размеры, мм, не более: Для крепления в силовом патроне | |
- высота |
600 |
- наибольший диаметр Для крепления под конус шпинделя SK50 |
120 |
- высота |
630 |
- наибольший диаметр |
100 |
Масса, кг, не более |
10 |
Мера цилиндр 500 | |
Допускаемое отклонение от круглости, мкм |
2 |
Допускаемое отклонение от соосности, мкм |
3 |
Допускаемое отклонение от прямолинейности, мкм |
2,5 |
Допускаемое отклонение от перпендикулярности, мкм |
4 |
Габаритные размеры, мм, не более: | |
- высота |
600 |
- наибольший диаметр |
120 |
Масса, кг, не более |
13 |
Мера цилиндр 300 | |
Допускаемое отклонение от круглости, мкм |
2 |
Допускаемое отклонение от соосности, мкм |
3 |
Допускаемое отклонение от прямолинейности, мкм |
2,5 |
Допускаемое отклонение от перпендикулярности, мкм |
4 |
Габаритные размеры, мм, не более: | |
- высота |
400 |
- наибольший диаметр |
120 |
Масса, кг, не более |
7 |
Таблица 2 - Условия эксплуатации мер
Условия эксплуатации |
Значение |
Температура окружающей среды, °С |
от +19 до +21 |
Относительная влажность без конденсата, % |
до 80 |
