Назначение средства измерений:
Дозиметры двухканальные DKS - «PC Electrometer» (далее - дозиметры) предназначены для измерений поглощенной дозы в воде и мощности поглощенной дозы в воде.
Внешний вид.
Дозиметры двухканальные
Рисунок № 1
Внешний вид.
Дозиметры двухканальные
Рисунок № 2
Внешний вид.
Дозиметры двухканальные
Рисунок № 3
Внешний вид.
Дозиметры двухканальные
Рисунок № 4
Внешний вид.
Дозиметры двухканальные
Рисунок № 5
Внешний вид.
Дозиметры двухканальные
Рисунок № 6
Внешний вид.
Дозиметры двухканальные
Рисунок № 7
Внешний вид.
Дозиметры двухканальные
Рисунок № 8
Внешний вид.
Дозиметры двухканальные
Рисунок № 9
Внешний вид.
Дозиметры двухканальные
Рисунок № 10
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2024
Номер записи -
ID в реестре СИ - 492353
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
с ионизационной камерой SNC125c № 261874005, с ионизационной камерой SNC125c, Нет модификации, DKS - «PC Electrometer,
Производитель
Изготовитель - Компания "Sun Nuclear Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 134
Выдано извещений - 6
Кол-во периодических поверок - 124
Кол-во средств измерений - 2
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2018.10.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Дозиметры двухканальные (DKS - PC Electrometer)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72968-18 Дозиметры двухканальные (DKS - PC Electrometer) Компания "Sun Nuclear Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
84738-22 Дозиметры-радиометры (RadiaScan-801M) ООО "ЗМТ" (РОССИЯ г. Ижевск) |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Дозиметры-радиометры (RadiaScan-801M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 134 | 15 | 10 | 124 | 6 | 115 | 10 | 105 |
Стоимость поверки Дозиметры-радиометры (RadiaScan-801M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение предназначено для управления дозиметром, выполнения измерений, отображения измеряемых величин, создания и хранения библиотеки детекторов и соответствующих им поправочных коэффициентов (градуировочных коэффициентов). Программное обеспечение является неотъемлемой частью дозиметра.
ПО идентифицируется при запуске программного обеспечения. На дисплее персонального компьютера отображается номер версии ПО (электрометрический блок должен быть подключен к персональному компьютеру).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 1 Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PCE 1DS |
|
Номер версии (идентификационный номер) ПО |
1.X.Y* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) осуществляется с использованием контрольных сумм (с использованием алгоритма MD5) |
333D9B557AC2FFDC7073AE5293A225EA |
|
* Х от 0 до 99, Y от 0 до 99. Актуальный номер версии и идентификационные данные ПО вносятся в эксплуатационную документацию при вводе в эксплуатацию. Цифровой идентификатор указан для версии 1.3.4. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя методом компьютерной графики в левом верхнем углу и на корпус электрометрического блока методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к дозиметрам двухканальным DKS - «PC Electrometer»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.070-2014 Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу SNC-01/ИРЭ «Дозиметр двухканальный DKS - «PC Electrometer». Руководство по эксплуатации», раздел 12 «Методика поверки», утверждённым ФГУП «ВНИИФТРИ» 31.05.2018 г.
Основные средства поверки:
-
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений по ГОСТ 8.070-2014, диапазон измерений от 6,0.10-3 до 4,5-103 Гр/мин, пределы допускаемой относительной погрешности измерений ±1 %;
-
- вторичный эталон единицы мощности поглощенн-4ой дозы -ф1отонного ионизирующего излучения в воде по ГОСТ 8.070-2014 в диапазоне от 540’4 ДО 1 • 10-1 Гр/с, относительная доверительная погрешность измерений ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дозиметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Sun Nuclear Corporation», США
Адрес: 425-A Pineda Court Melbourne, FL 32940 USA Melbourne, Florida 32940-7508 Телефон: +1-321-259-6862
Факс: +1-321-259-7979
E-mail: gl ob al support@ sunnucl ear.com
Web-сайт: http://www. sunnuclear. com
Заявитель
Общество с ограниченной ответственностью «АМЕ ГРУПП» (ООО «АМЕ ГРУПП)
ИНН 722841566
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, стр. 2
Телефон: +7 (495) 795-88-02
E-mail: info@ame-tc.com
Web-сайт: zorin@ame-tc.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип работы дозиметров основан на измерении тока (заряда), возникающего в ионизационной камере под действием ионизирующего излучения с последующим преобразованием в измеряемую физическую величину.
Дозиметры состоят из электрометрического блока «PC Electrometer» (электрометрического блока) со встроенным управляемым высоковольтным источником питания, ионизационных камер (ИК) и персонального компьютера с программным обеспечением PCE_1DS.
К дозиметру могут быть подсоединены ИК типа PTW-30010, PTW-30011, PTW-30012, PTW-30013, PTW-31010, PTW-31013, PTW-34045, PTW-23343, PTW-34001, PTW-31014, PTW-31015, PTW-23342, PTW-23344, PTW-34013, Sun Nuclear SNC125c, Sun Nuclear SNC350p, Sun Nuclear SNC600c. Конструкция предусматривает одновременное подключение двух ионизационных камер.
ИК соединяется с электрометрическим блоком триаксиальным кабелем с антимикро-фонным покрытием и триаксиальным электрометрическим разъемом.
Электрометрический блок не имеет органов управления и полностью управляется персональным PC-совместимым компьютером по интерфейсу USB, причем длина соединительного кабеля может достигать 25 м. Электрометрические характеристики: диапазон индикации заряда от 240’12 до 10-2 Кл; диапазон индикации тока от 240’12 до 540’8 А; ток утечки на входе не более ±10-15А.
Общий вид электрометрического блока «PC Electrometer» и ионизационных камер представлен на рисунке 1 (1.1 - 1.20). Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

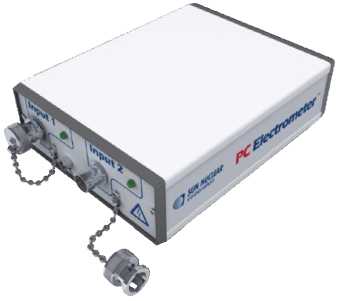

«PC Electrometer»

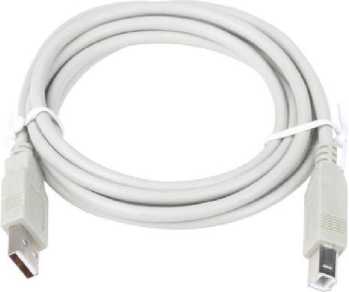

1.2 Сетевой/интерфейсный кабель

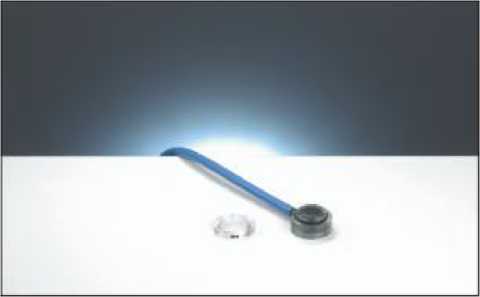

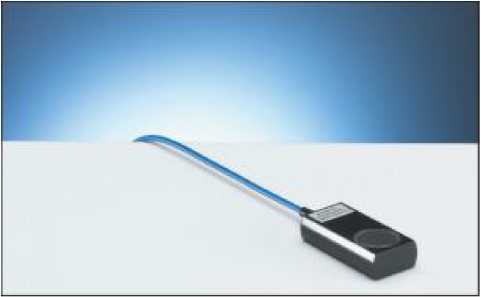

1.3 Ионизационная камера PTW-30010

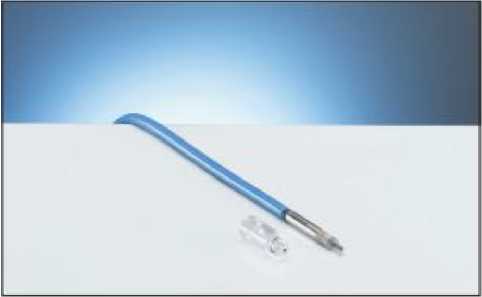

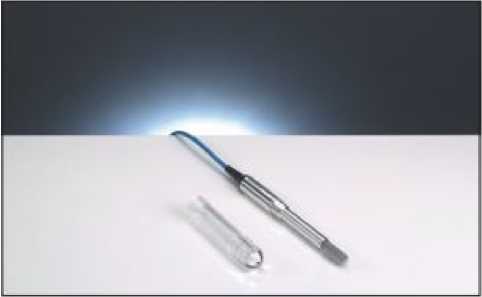

1.4 Ионизационная камера PTW-31010

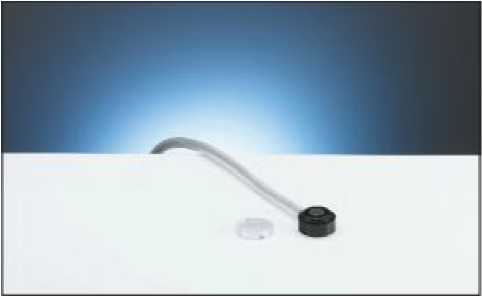

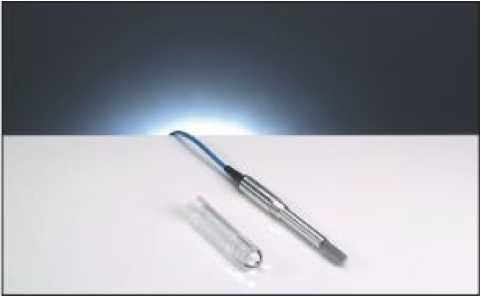

1.5 Ионизационная камера PTW-31013

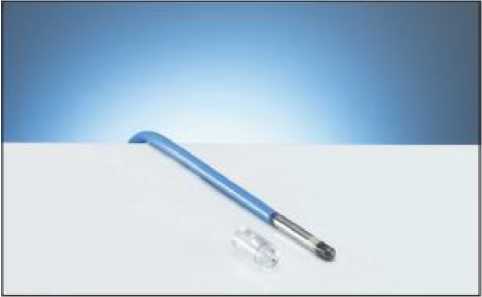

1.6 Ионизационная камера PTW-34045
1.7 Ионизационная камера PTW-23343

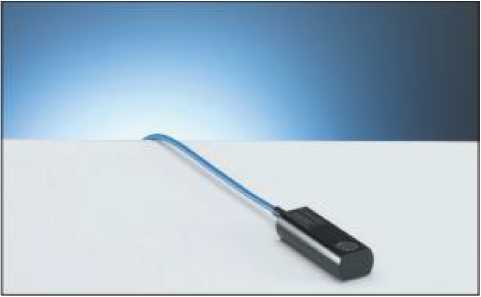

1.9 Ионизационная камера PTW-31014
1.10 Ионизационная камера PTW-31015

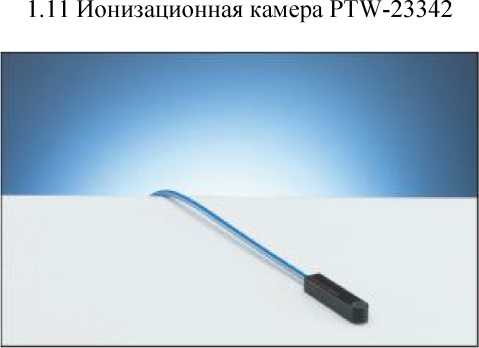

1.12 Ионизационная камера PTW-23344
1.13 Ионизационная камера PTW-34013

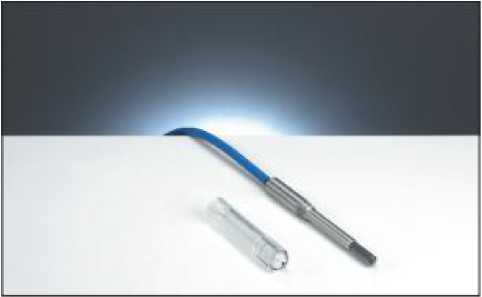

1.14 Ионизационная камера PTW-30011
1.15 Ионизационная камера PTW-30012
1.16 Ионизационная камера PTW-30013

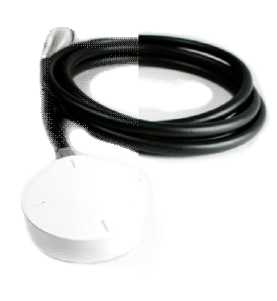

1.17 Ионизационная камера
Sun Nuclear SNC125c
1.18 Ионизационная камера
Sun Nuclear SNC350p

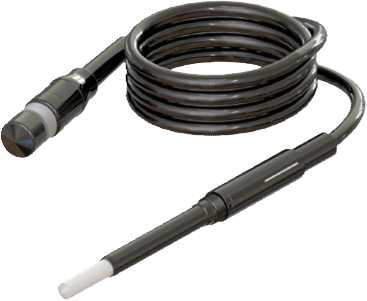

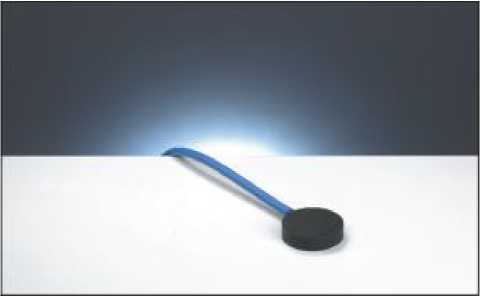

1.19 Ионизационная камера Sun Nuclear SNC600c

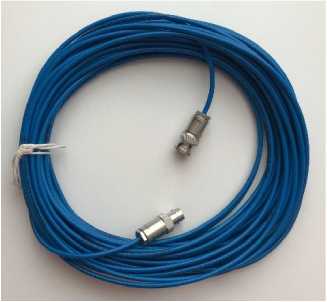

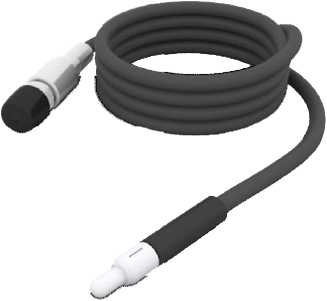

1.20 Триаксиальный кабель с антимикрофон-ным покрытием и триаксиальным электрометрическим разъемом, 25 м.

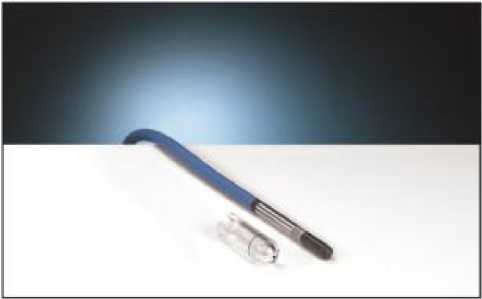

Рисунок 1 - Общий вид электрометрического блока «PC Electrometer» и ионизационных камер
Input 1
■USB
9
OK
a
X
Input 2 a |

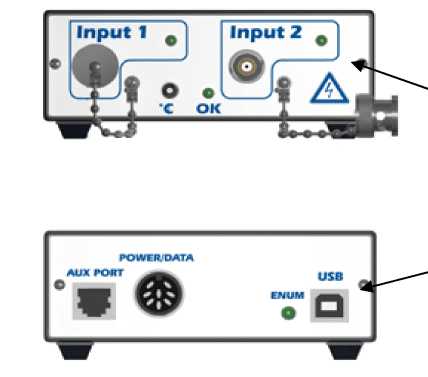

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Места
пломбирования
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Дозиметр двухканальный DKS - «PC Electrometer» в составе: |
1 | |
|
электрометрический блок «PC Electrometer» |
1 | |
|
сетевой/интерфейсный кабель |
1 | |
|
ионизационная камера PTW-30010 |
согласно заказу | |
|
ионизационная камера PTW-31010 |
согласно заказу | |
|
ионизационная камера PTW-31013 |
согласно заказу | |
|
ионизационная камера PTW-34045 |
согласно заказу | |
|
ионизационная камера PTW-23343 |
согласно заказу | |
|

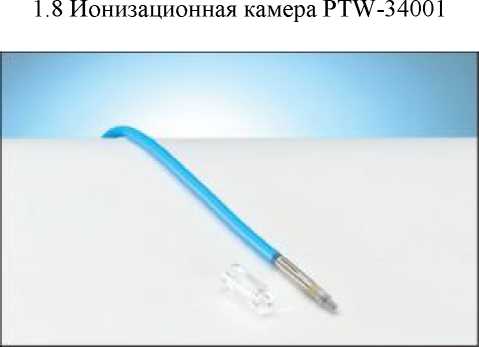

ионизационная камера PTW-34001 |
