Номер по Госреестру СИ: 73014-18
73014-18 Усилители измерительные
(серии QuantumX и SomatXR)
Назначение средства измерений:
Усилители измерительные серии QuantumX и SomatXR (далее по тексту - усилители) предназначены для измерений электрических сигналов от датчиков различных физических величин, преобразований измеренных сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
серии QuantumX и SomatXR
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 44 | 54 | 1,23 |
| АО "РКЦ "Прогресс" | Юридические лица | 35 | 91 | 2,60 |
| АО "ВНИИЖТ" | Юридические лица | 23 | 27 | 1,17 |
| АО «РКЦ «Прогресс» | Юридические лица | 22 | 22 | 1,00 |
| ООО "ТИЦ ЖТ" | Юридические лица | 13 | 19 | 1,46 |
| ФГУП "НАМИ" | Юридические лица | 8 | 17 | 2,13 |
| АО "НИКИЭТ" | Юридические лица | 6 | 10 | 1,67 |
| АО "АВТОВАЗ" | Юридические лица | 6 | 6 | 1,00 |
| ООО "ИЦТМ" | Юридические лица | 5 | 12 | 2,40 |
| АО "ОДК-Авиадвигатель" | Юридические лица | 4 | 9 | 2,25 |
| Новосибирский центр диагностики и мониторинга устройств инфраструктуры – структурное подразделение Дирекции диагностики и мониторинга инфраструктуры–структурного подразделения Центральной дирекции инфраструктуры–филиала ОАО РЖД(102369+7963) | Юридические лица | 4 | 4 | 1,00 |
| НАО ГИДРОМАШ им. В.И. Лузянина | Юридические лица | 3 | 6 | 2,00 |
| ООО "МИЦ ЖТ" | Юридические лица | 3 | 6 | 2,00 |
| АО "ЭЛЕКТРОПРИВОД" | Юридические лица | 3 | 5 | 1,67 |
| ООО «КонтроллВахенда Техника» | Юридические лица | 3 | 3 | 1,00 |
| ООО "НПО "Ростар" | Юридические лица | 3 | 3 | 1,00 |
| НАО "ГИДРОМАШ" ИМ. В.И. ЛУЗЯНИНА | Юридические лица | 3 | 3 | 1,00 |
| ООО «Тихвинский испытательный центр железнодорожной техники» | Юридические лица | 3 | 3 | 1,00 |
| ООО "ИЦ ТПС ЖТ" | Юридические лица | 2 | 3 | 1,50 |
| АО "ЕВРАЗ НТМК" | Юридические лица | 2 | 2 | 1,00 |
| ООО "КИЦ" | Юридические лица | 1 | 4 | 4,00 |
| АО "НИИ СТТ" | Юридические лица | 1 | 4 | 4,00 |
| ФБУ "Нижегородский ЦСМ" | Юридические лица | 1 | 4 | 4,00 |
| Филиал АО "Аэрокомпозит" в городе Ульяновске | Юридические лица | 1 | 3 | 3,00 |
| ООО "Уральский инженерный центр" | Юридические лица | 1 | 3 | 3,00 |
| ПАО "ЧМК" | Юридические лица | 1 | 2 | 2,00 |
| ОАО НПО "Родина"-Старицкий механический завод | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "ЕВРАЗ Нижнетагильский металлургический комбинат" | Юридические лица | 1 | 1 | 1,00 |
| ООО ПО "ВАГОНМАШ" | Юридические лица | 1 | 1 | 1,00 |
| ООО «СИЦ» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 0844f54b-a30a-b600-8336-74beda7fc9b9 | 73014-18 | 2024-10-29 | — | актуальная |
| 51065512-efee-3c89-0635-635a33bd5b3a | 73014-18 | 2024-10-10 | 2024-10-29 | архивная |
| 66f96529-5bc2-98ad-444c-4427647c9a3a | 73014-18 | 2023-12-08 | 2024-10-10 | архивная |
| 1f3eae3b-f646-778b-b5b0-a05cac72b23b | 73014-18 | 2023-03-31 | 2023-12-08 | архивная |
| f02b00d6-1590-835c-cd0e-8cf388ca484a | 73014-18 | 2022-04-11 | 2023-03-31 | архивная |
| 86aeb673-0c33-3f4f-aa9d-551f102e4244 | 73014-18 | 2020-05-07 | 2022-04-11 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 29.10.2024
Срок свидетельства - 30.10.2029
Номер записи -
ID в реестре СИ - 492307
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
MX840B, MX1615B, MX440B, MX1516B, Усилитель измерительный серии QuantumX модификации MX840В, МХ238В, QuantumX MX840B, мод. MX1615B, MX1615В, Quantum X модификации МХ1615В, нет модификации, МХ840В, MX430B, MX460B, MX840В, MX411B-R, Усилитель измерительный серии QuantumX MX840B, мод. MX840B, МХ1615В, МХ440В
Изготовитель - Фирма "Hottinger Brüel & Kjaer GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кол-во поверок - 417
Выдано извещений - 0
Кол-во периодических поверок - 322
Кол-во средств измерений - 212
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
№2555 от 2024.10.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2271 от 2018.10.30 Об утверждении типов средств измерений
№2330 от 2024.10.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73014-18 Усилители измерительные (серии QuantumX и SomatXR) Фирма "Hottinger Brüel & Kjaer GmbH" (ГЕРМАНИЯ ) |
80674-20 Счётчики холодной и горячей воды турбинные (НОРМА СТВ) Общество с ограниченной ответственностью Производственная компания "Норма Измерительные Системы" (ООО ПК "НИС") (РОССИЯ г. Санкт-Петербург) |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 38 | 6 | 0 | 38 | 0 | 31 | 0 | 31 | |
| ООО "КВАЗАР" (RA.RU.310696) | 144 | 9 | 73 | 70 | 0 | 136 | 70 | 66 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 85 | 6 | 76 | 0 | 44 | 2 | 42 | ||
| АО "ВНИИЖТ" (RA.RU.311444) | 17 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ООО "КВАЗАР" (RA.RU.310696) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 91 | 18 | 0 | 91 | 0 | 91 | 0 | 91 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 34 | 10 | 0 | 34 | 0 | 18 | 0 | 18 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 1410 |
|
ФБУ НИЦ ПМ-Ростест Москва |
620 | 1410 |
Обработка и оцифровка сигналов, поступающих с измерительных преобразователей осуществляется за счет внутреннего программно-аппаратного обеспечения. Внутреннее программно-аппаратное обеспечение усилителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные внутреннего программно-аппаратного обеспечения (далее -ПО) усилителей представлены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программно-аппаратного обеспечения усилителей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
QuantumX/SomatXR Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
1.17.6.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным серии QuantumX и SomatXR
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
осуществляется по документу ИЦРМ-МП-191-17 «Усилители измерительные серии QuantumX и SomatXR. Методика поверки», утвержденному ООО «ИЦРМ» 31.10.2017 г.
Основные средства поверки приведены в таблице 15.
Таблица 15 - Основные средства поверки
|
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
|
Калибратор универсальный Fluke 5520A |
29282-05 |
|
Калибратор К148 |
41772-09 |
|
Частотомер электронно-счетный Ч3-63/1 |
9084-90 |
|
Генератор импульсов Г5-60 |
5463-76 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Принцип действия усилителей основан на аналого-цифровом преобразовании электрических сигналов, их обработке, усилении и последующей передаче в информационные системы.
Усилители, в зависимости от модели, осуществляют измерение силы и напряжения постоянного тока, усиление электрических сигналов от первичных измерительных преобразователей - тензометрических, пьезоэлектрических, потенциометрических, индуктивных и пьезорезистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала, инкрементных датчиков. Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Каждый измерительный канал усилителей имеет аналогово-цифровой преобразователь, производящий оцифровку сигналов, поступающих с измерительных преобразователей. Усилители содержат высокопроизводительный внутренний процессор, выполняющий обработку цифровых сигналов (цифровую фильтрацию низких частот с характеристиками Баттерворта и Бесселя) и управление усилителями в целом.
Управление усилителями осуществляется при помощи внешнего управляющего компьютера через интерфейсы ETHERNET или FireWire. Для аппаратной синхронизации усилителей используются интерфейсы ETHERNET, FireWire или EtherCAT.
Модельный ряд усилителей серии QuantumX и SomatXR включает в себя следующие модификации, отличающиеся максимальной скоростью измерений, количеством входных и выходных каналов и типом подключаемых измерительных преобразователей. Для модификаций усилителей SomatXR в наименование добавляется буквенный символ R.
- МХ410В - универсальный усилитель для высокоскоростных измерений, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полумостовых и полномостовых пьезорезисторных датчиков, пьезоэлектрических датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА), а также четыре аналоговых выхода;
- МХ440В - универсальный усилитель, имеющий четыре входа для подключения
полумостовых и полномостовых тензодатчиков, полномостовых пьезорезисторных датчиков, полумостовых и полномостовых индуктивных датчиков, датчиков перемещения, потенциометрических датчиков, пьезоэлектрических датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА), термометров сопротивления, термопар, датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения;
- МХ460В (MX460B-R) - усилитель для высокоскоростного измерения частоты, имеющий четыре входа для подключения датчиков крутящего момента, источников частотного сигнала, импульсных датчиков положения, датчиков скорости;
- МХ840В (MX840B-R) - универсальный усилитель, аналогичный усилителю
модификации МХ440А, имеющий восемь входов для подключения датчиков различных физических величин;
- МХ1601В (MX1601B-R) - универсальный усилитель, имеющий шестнадцать входов для подключения источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (4-20 мА или 0-20 мА), а также пьезоэлектрических датчиков;
- МХ1609КВ (MX1609KB-R) - термометрический усилитель, имеющий шестнадцать входов для подключения термопар типа К;
- МХ1609ТВ - термометрический усилитель, имеющий шестнадцать входов для подключения термопар типа T;
- MX403B - усилитель для измерения высоковольтных напряжений, имеющий четыре входа для подключения источников напряжения постоянного тока;
- MX1615B, MX1616B (MX1615B-R) - усилитель, имеющий шестнадцать входов для подключения полумостовых и полномостовых тензодатчиков, тензодатчиков с 1/4-мостовой схемой, потенциометрических датчиков, источников напряжения постоянного тока, датчиков с выходом по электрическому сопротивлению постоянного тока, термометров сопротивления;
- MX809B - термометрический усилитель, имеющий восемь входов для подключения
термопар типа К, J, T, B, E, N, R, S, С или источников напряжения постоянного тока;
- MX430B - прецизионный усилитель, имеющий четыре входа для подключения полномостовых тензодатчиков и четыре аналоговых выхода (±10 В);
- MX238B - прецизионный усилитель, имеющий два канала для подключения
полномостовых тензодатчиков;
- MX411B-R - универсальный усилитель для высокоскоростных измерений, имеющий четыре входа для подключения полумостовых и полномостовых тензодатчиков, полумостовых и полномостовых индуктивных тензодатчиков, полумостовых и полномостовых пьезорезистивных тензодатчиков датчиков, источников напряжения постоянного тока, датчиков с аналоговыми выходными сигналами (0-20 мА), пьезоэлектрических датчиков;
В серию усилителей также входят модули специального назначения:
- МХ471В (MX471B-R) - интерфейсный модуль, имеющий четыре входа-выхода полевой шины CAN, предназначенный для приёма/передачи данных (сбора входящих сообщений и передачи системных сигналов);
- МХ878В - интерфейсный модуль, имеющий восемь аналоговых выходов, предназначенный для вывода данных с измерительных каналов усилителей в виде сигналов напряжения постоянного тока, математической обработки сигналов в режиме реального времени, а также генерирования постоянных или переменных аналоговых сигналов;
- MX879B - интерфейсный модуль, имеющий восемь аналоговых выходов и тридцать два цифровых входа/выхода, предназначенный для ввода-вывода данных, математической обработки сигналов в режиме реального времени, а также генерирования постоянных или переменных аналоговых сигналов;
- СХ22В (CX22B-R), CX23-R - многофункциональный модуль записи данных, предназначенный для автономной записи данных, передаваемых усилителями, математической обработки сигналов, организации интерфейсов приёма-передачи и отображения данных;
- CX27B - цифровой шлюз, предназначенный для приёма-передачи данных по шинам FireWire, EtherCAT и ETHERNET, организации дискретных входов-выходов, обеспечения внешней синхронизации данных.
- EX23-R - цифровой шлюз, предназначенный для приема-передачи данных по шине ETHERNET.
В конце обозначений моделей усилителей допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные модификации, не изменяющие метрологические и технические характеристики усилителей.
Усилители предназначены как для одиночного применения, так и для работы в составе централизованных и (или) распределённых многоканальных измерительных систем.

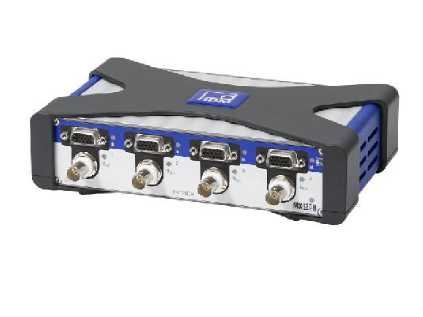

Изображения общего вида усилителей измерительных серии QuantumX и SomatXR приведены на рисунках 1-28. Пломбирование усилителей не предусмотрено.

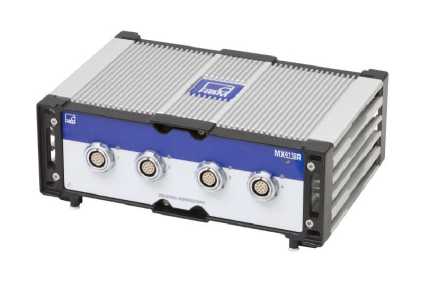

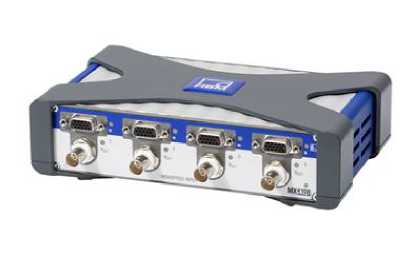

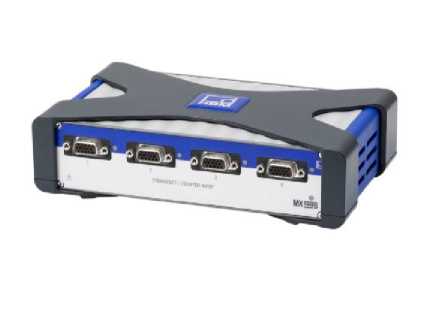

Рисунок 1 - Общий вид МХ410В
Рисунок 3 - Общий вид МХ460В

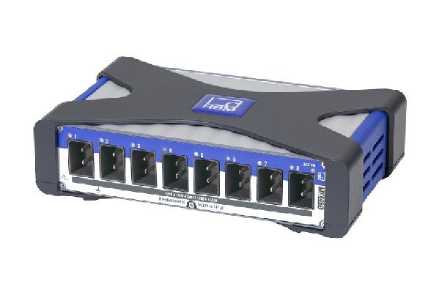

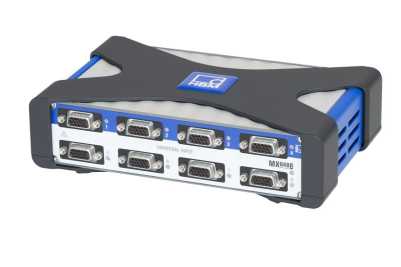

Рисунок 5 - Общий вид МХ840В

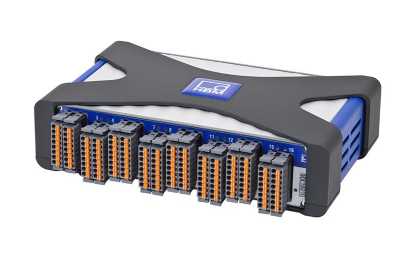

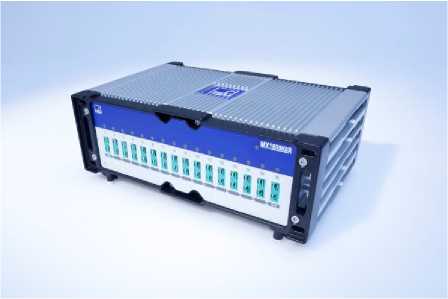

Рисунок 7 - Общий вид МХ1601В

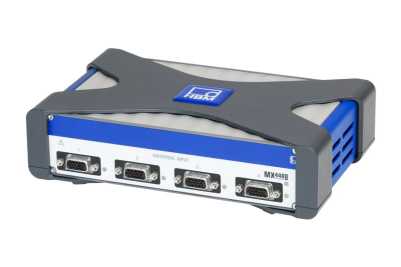

Рисунок 2 - Общий вид МХ440В
Рисунок 4 - Общий вид MX460B-R

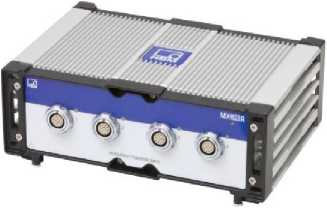

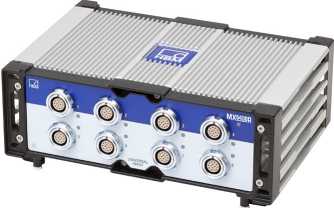

Рисунок 6 - Общий вид MX840B-R

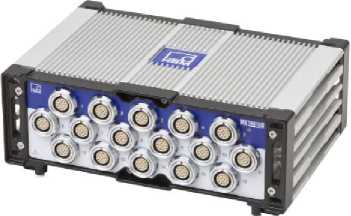

Рисунок 8 - Общий вид MX1601B-R

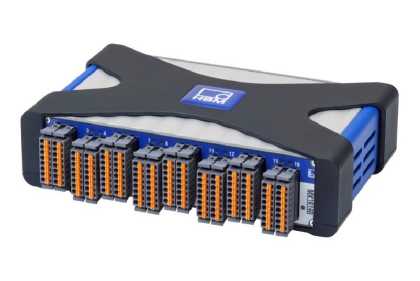

Рисунок 9 - Общий вид МХ1609КВ
Рисунок 11 - Общий вид МХ1609ТВ
Рисунок 13 - Общий вид МХ1615В
Рисунок 15 - Общий вид МХ1616В

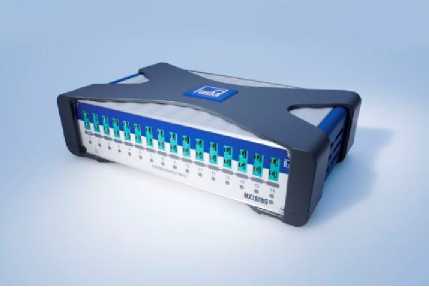

Рисунок 10 - Общий вид MX1609KB-R

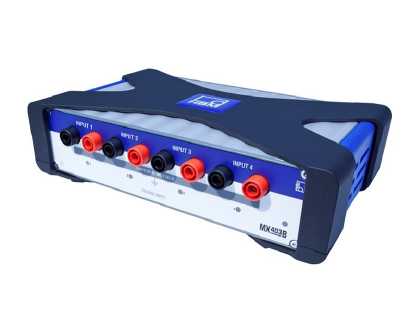

Рисунок 12 - Общий вид МХ403В

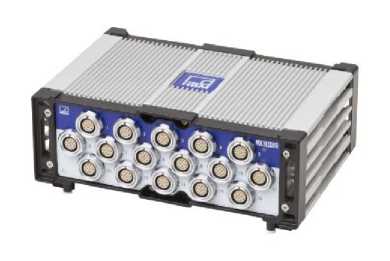

Рисунок 14 - Общий вид MX1615B-R

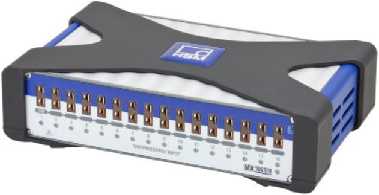

Рисунок 16 - Общий вид МХ809В
Рисунок 18 - Общий вид МХ238В

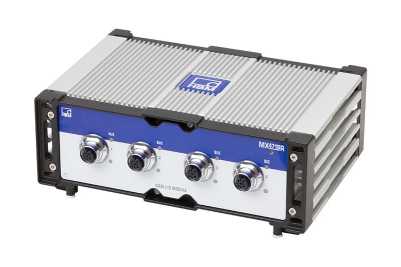

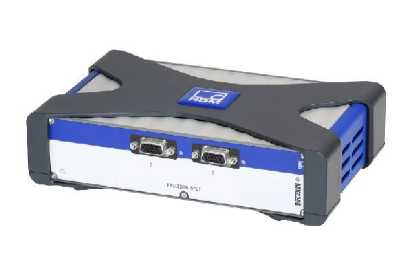

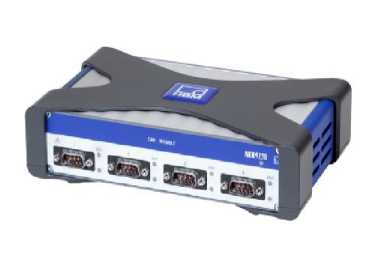

- Общий вид МХ471В
Рисунок 20
Рисунок 23

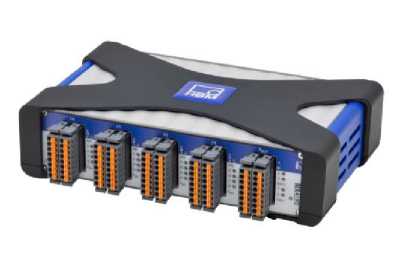

- Общий вид МХ879В

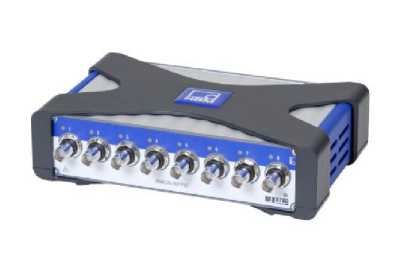

Рисунок 22 - Общий вид МХ878В

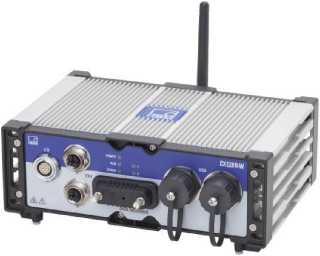

Рисунок 25 - Общий вид CX22B-R

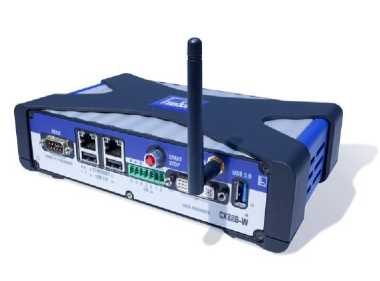

Рисунок 26 - Общий вид CX23-R

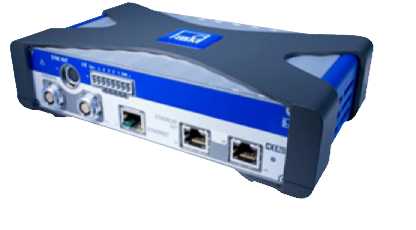

Рисунок 27 - Общий вид CX27B

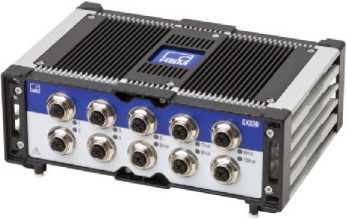

Рисунок 28 - Общий вид EX23-R
Основные метрологические и технические характеристики усилителей представлены в таблицах 2 - 13.
Под классом точности понимаются пределы допускаемой приведенной (к диапазону измерений) погрешности в нормальных условиях измерений.
Таблица 2 - Основные метрологические характеристики усилителей модификации МХ410В в
зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |||||
|
При подключении полумостовых и полномостовых тензодатчиков 4 мВ/В с питанием переменным током | ||||||
|
Класс точности1-* |
0,05 | |||||
|
Несущая частота, Гц |
4800±2 | |||||
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 | |||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до 1000 |
от 300 до 1000 | |||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |||||
|
При подключении полумостовых и полномостовых тензодатчиков 4 мВ/В с питанием постоянным током | ||||||
|
Класс точности1* |
0,05 для полномостовых 0,1 для полумостовых | |||||
|
Напряжение питания постоянного тока датчика, В |
1±0,08 |
2,5±0,2 |
5±0,4 |
7,5±0,6 | ||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 5000 |
от 110 до 5000 |
от 300 до 5000 |
от 300 до 5000 | ||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±10 |
±4 |
±4 | ||
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 | |||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |||||
|
При подключении полумостовых и полномостовых тензодатчиков 100 мВ/В с питанием переменным током | ||||||
|
Класс точности1* |
0,05 для полномостовых 0,1 для полумостовых | |||||
|
Несущая частота, Гц |
4800±2 | |||||
|
Наименование характеристики |
Значение | |
|
Напряжение питания переменного тока датчика, В |
1±0,08 |
2,5±0,2 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до1000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±250 |
±100 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |
|
При подключении полумостовых и полномостовыхе тензодатчиков 100 мВ/В с питанием постоянным током | ||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | |
|
Напряжение питания постоянного тока датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 110 до 5000 |
от 300 до 5000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±100 |
±50 |
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |
|
При подключении полномостовых и полумостовых пьезорезистивных датчиков 100 мВ/В с питанием постоянным током | ||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | |
|
Напряжение питания датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 110 до 5000 |
от 300 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±100 |
±50 |
|
Наименование характеристики |
Значение |
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 |
|
При подключении источников напряжения постоянного тока ±10 В | |
|
Класс точности1) |
0,03 |
|
Диапазон измерений напряжения постоянного тока, В |
±10 |
|
Электрическое сопротивление постоянному току подключаемых датчиков, МОм, не менее |
10 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,03 |
|
При подключении датчиков с токовым выходом от 4 до 20 мА | |
|
Класс точности1) |
0,03 |
|
Диапазон измерений силы постоянного тока, мА |
±20 |
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом |
50 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,03 |
|
При подключении пьезоэлектрических датчиков | |
|
Класс точности1) |
0,1 |
|
Диапазоны измерений амплитудного значения напряжения переменного тока, В |
±2 ±10 |
|
Частотный диапазон измерения, Гц |
от 0 до 39300 при скорости передачи данных 96000 от 0 до 78600 при скорости передачи данных 192000 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Нелинейность, % от диапазона измерений, не более |
0,1 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 3 - Основные метрологические характеристики усилителей модификаций МХ440В и МХ840В (MX840B-R) в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |
|
При подключении полномостовых и полумостовых тензодатчиков 5 и 10 мВ/В с питанием переменным током | ||
|
Класс точностии |
0,05 для полномостовых; 0,1 для полумостовых | |
|
Несущая частота, Гц |
4800±1,5 | |
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±10 |
±5 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 для полномостовых ±0,1 для полумостовых | |
|
Полномостовые и полумостовые тензодатчики 5 и 10 мВ/В с питанием постоянным током | ||
|
Класс точностии |
0,1 | |
|
Напряжение питания постоянного тока датчика, В |
1±0,05 |
2,5±0,125 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±10 |
±5 |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 для полномостовых ±0,1 для полумостовых | |
|
При подключении полномостовых пьезорезистивных датчиков 100 мВ/В и 1000 мВ/В с питанием постоянным током | ||
|
Класс точности1-’ |
0,05 | |
|
Напряжение питания датчика, В |
2,5±0,125 | |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 300 до 1000 | |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±100 |
±1000 |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |
|
При подключении полномостовых и полумостовых индуктивных датчиков 100 мВ/В с питанием переменным током | ||
|
Класс точности1’ |
0,05 для полномостовых; 0,1 для полумостовых | |
|
Несущая частота, Гц |
4800±1,5 | |
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±300 |
±100 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 для полномостовых ±0,1 для полумостовых | |
|
Наименование характеристики |
Значение |
|
При подключении полномостовых индуктивных датчиков 1000 мВ/В с питанием переменным током | |
|
Класс точности1-’ |
0,1 |
|
Несущая частота, Гц |
4800±1,5 |
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
|
Диапазоны измерений коэффициента преобразований, мВ/В |
±1000 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
При подключении датчиков пе трансформатор с переменным коэ( |
ремещения LVDT (линейный дифференциальный )фициентом передачи) с питанием переменным током |
|
Класс точности1’ |
0,1 |
|
Несущая частота, Гц |
4800±1,5 |
|
Напряжение питания переменного тока датчиков, В |
1±0,05 |
|
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 4 до 33 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±3000 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
При подключении потенциометрических датчиков с питанием постоянным током | |
|
Класс точности1’ |
0,1 |
|
Напряжение питания постоянного тока датчиков, В |
2,5±0,125 |
|
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 300 до 5000 |
|
Наименование характеристики |
Значение | |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±500 | |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 | |
|
При подключении пьезоэлектрических датчиков с питанием постоянным током (IEPE, ICP) | ||
|
Класс точности1-* |
0,1 | |
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
±8 | |
|
Частотный диапазон измерения, Гц |
от 0 до 7770 | |
|
Нелинейность, % от диапазона измерений, не более |
0,1 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |
|
При подключении источников напряжения постоянного тока | ||
|
Класс точности1* |
0,05 | |
|
Диапазон измерений напряжения постоянного тока, В |
±0,1 |
±10 ±60 |
|
Электрическое сопротивление постоянному току источника напряжения, Ом |
не менее 20 |
не более 500 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |
|
При подключении датчиков с токовым выходом от 4 до 20 мА, ±20 мА | ||
|
Класс точности1* |
0,05 | |
|
Диапазон измерений силы постоянного тока, мА |
±20 | |
|
Наименование характеристики |
Значение |
|
Электрическое сопротивления постоянному току подключаемых датчиков, Ом |
10 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 |
|
При подключении датчиков с выходом по электрическому сопротивлению постоянному току | |
|
Класс точности1) |
0,1 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 5000 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
При подключении термометров сопротивления Pt100, Pt 1000 | |
|
Класс точности1) |
0,1 |
|
Диапазон измерений температуры, °С |
от -200 до +848 |
|
Нелинейность, °С, не более |
0,3 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений температуры, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,5 для Pt100 ±1 для Pt1000 |
|
При подключении термопар | |
|
Диапазон измерений напряжения постоянного тока, мВ |
±100 |
|
Диапазон измерений температуры, °С: для термопар типа К для термопар типа J для термопар типа S для термопар типа T для термопар типа R для термопар типа E для термопар типа N для термопар типа B |
от -270 до +1372 от -210 до +1200 от -50 до +1768 от -270 до +400 от -50 до +1768 от -200 до +900 от -270 до +1300 от +100 до +1820 |
|
Наименование характеристики |
Значение |
|
Нелинейность, °С: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B |
менее 0,3 менее 3 менее 30 |
|
Пределы допускаемой абсолютной погрешности измерений, °С: для термопар типов К, J, T, E для термопар типов N, R, S для термопар типа B |
±1 ±6,5 ±60 |
|
При подключении датчиков крутящего момента, источников частотного сигнала с напряжением прямоугольной и синусоидальной формы, импульсных датчиков положения | |
|
Класс точности1-* |
0,01 |
|
Определение направления вращения |
Через дополнительный частотный сигнал (сдвинутый по фазе на 90 °) |
|
Диапазон измерений частоты, Гц |
от 0,1 до 1000000 |
|
Диапазон измерений количества импульсов, имп |
от 0 до 1000000 |
|
Входное электрическое сопротивление постоянному току, кОм |
10 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений количества импульсов, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,01 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 4 - Основные метрологические характеристики усилителей модификаций МХ460В (MX460B-R) в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение |
|
При подключении датчиков крутящего момента, источников частотного сигнала, импульсных датчиков положения, датчиков скорости | |
|
Класс точности1* |
0,01 |
|
Напряжение питания постоянного тока датчиков, В |
от 5 до 24 |
|
Диапазоны измерений частоты, Гц:
|
от 0,1 до 1000000 от 10 до 50000 |
|
Входное электрическое сопротивление постоянному току, кОм:
|
более 45 более 100 |
|
Диапазон измерений количества импульсов, имп |
±2000000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений количества импульсов, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,01 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 5 - Основные метрологические характеристики усилителей модификаций МХ1601В (MX1601B-R) в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |||
|
При подключении источников напряжения постоянного тока | ||||
|
Класс точности1-* |
0,03 |
0,03 |
0,05 | |
|
Диапазон измерений напряжения постоянного тока, В |
±0,1 |
±10 |
±60 | |
|
Внутреннее полное электрическое сопротивление постоянному току, МОм, не менее |
10 |
1 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,03 |
±0,03 |
±0,05 | |
|
При подключении датчиков с токовым выходом от 0 до 20 мА или от 4 до 20 мА | ||||
|
Класс точности1* |
0,05 | |||
|
Диапазон измерений силы постоянного тока, мА |
±20 | |||
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом |
5 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |||
|
Наименование характеристики |
Значение |
|
При подключении пьезоэлектрических датчиков с питанием постоянным током (IEPE) | |
|
Класс точности1) |
0,1 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
±8 |
|
Частотный диапазон измерения, Гц |
от 0,34 до 3000 |
|
Нелинейность, % от диапазона измерений, не более |
0,1 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного ток, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 6 - Основные метрологические характеристики усилителей модификаций МХ1609ТВ, МХ1609КВ (MX1609KB-R) в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение |
|
При подключении термопар типа К | |
|
Диапазон измерений температуры, °С |
от -100 до +1300 |
|
Входное электрическое сопротивление постоянному току, Ом, не более |
500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,7 |
|
При подключении термопар типа T | |
|
Диапазон измерений температуры, °С |
от -100 до +400 |
|
Входное электрическое сопротивление постоянному току, Ом, не более |
500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,7 |
Таблица 7 - Основные метрологические характеристики усилителей модификаций МХ403В в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | ||
|
При подключении источников напряжения постоянного тока | |||
|
Класс точности1-* |
0,05 | ||
|
Диапазон измерений напряжения постоянного тока (расширенный диапазон), В |
±1000 (±2000) |
±100 (±200) |
±10 (±20) |
|
Нелинейность, % от диапазона измерений, не более |
0,01 |
0,01 |
0,02 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,04 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 8 - Основные метрологические характеристики усилителей модификации МХ1615В (MX1615B-R), MX1616B в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | ||
|
При подключении полумостовых и полномостовых тензодатчиков с питанием переменным током | |||
|
Класс точности1) |
0,05 для полномостовых 0,1 для полумостовых | ||
|
Несущая частота, Гц |
1200±2 | ||
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 300 до 1000 |
от 300 до 1000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 400 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||
|
При подключении полумостовых и полномостовыхе тензодатчиков с питанием постоянным током | |||
|
Класс точности1) |
0,1 | ||
|
Напряжение питания постоянного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 10002) |
от 300 до 10002) |
от 300 до 10002) |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 3900 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||
Продолжение таблицы 8
|
Наименование характеристики |
Значение | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |||
|
При подключении тензодатчиков с 1/4 -мостовой схемой (4- или 3-проводной) с питанием переменным током | ||||
|
Класс точности1-’ |
0,1 | |||
|
Несущая частота, Гц |
1200±2 | |||
|
Напряжение питания переменного тока датчика, В |
0,5±0,0 25 |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±40 |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 400 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,05 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 | |||
|
При подключении тензодатчиков с 1/4 -мостовой схемой (4- или 3-проводной) с питанием постоянным током | ||||
|
Класс точности1’ |
0,1 | |||
|
Напряжение питания постоянного тока датчика, В |
0,5±0,0 25 |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±40 |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 3900 | |||
|
Нелинейность, % от диапазона измерений, не более |
0,05 | |||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 | |||
|
При подключении потенциометрических датчиков | ||||
|
Класс точности1’ |
0,1 | |||
|
Напряжение питания датчиков, В |
1±0,05 | |||
|
Диапазон электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 100 до 50000 | |||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±500 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 3900 | |||
Продолжение таблицы 8
|
Наименование характеристики |
Значение |
|
Нелинейность, % от диапазона измерений, не более |
0,05 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,1 |
|
При подключении источников напряжения постоянного тока 10 В | |
|
Класс точности1-’ |
0,05 |
|
Диапазон измерений напряжения постоянного тока, В |
±15 (дифференциальный) |
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом, не более |
500 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % |
±0,05 |
|
При подключении датчиков с выходом по электрическому сопротивлению постоянного тока | |
|
Класс точности1’ |
0,1 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 10002) |
|
Нелинейность, % от диапазона измерений, не более |
0,05 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,1 |
|
При подключении те |
рмометров сопротивления Pt100 |
|
Класс точности1’ |
0,1 |
|
Диапазон измерений температуры, °С |
от -200 до +848 |
|
Нелинейность, °С, не более |
±0,3 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений’ погрешности измерений температуры, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,5 |
|
Примечания 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений’ погрешности; 2’ - измерительный диапазон модулируется до 5 кОм, в этом случае класс точности равен 2 | |
Таблица 9 - Основные метрологические характеристики усилителей модификаций МХ809В в
зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение |
|
При подключении термопар | |
|
Диапазон измерений температуры, °С: для термопар типа К для термопар типа J для термопар типа S для термопар типа T для термопар типа R для термопар типа E для термопар типа N для термопар типа B для термопар типа С |
от -100 до +1300 от -200 до +1200 от -50 до +1768 от -270 до +400 от -50 до +1768 от -200 до +900 от -270 до +1300 от +100 до +1820 от 0 до +2300 |
|
Пределы допускаемой абсолютной погрешности измерений температуры,°С: для термопар типов К, J, T, E, N, С для термопар типов R, S для термопар типа B |
±1 ±4 ±15 |
|
При подключении источников напряжения ±5 В | |
|
Класс точности1) |
0,02 |
|
Диапазон измерений напряжения постоянного тока, В |
±5 |
|
Внутреннее электрическое сопротивление постоянному току источника напряжения, Ом, не более |
500 |
|
Нелинейность, % от диапазона измерений, не более |
0,02 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,02 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 10 - Основные метрологические характеристики усилителей модификации МХ430В в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |
|
При подключении полномостовых тензодатчиков с питанием переменным током | ||
|
Класс точности1) |
0,01 | |
|
Несущая частота, Гц |
600±1,5 | |
|
Напряжение питания переменного тока датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 75 до 5000 |
от 150 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±2,5 ±5 | |
Окончание таблицы 10
|
Наименование характеристики |
Значение | ||
|
Частотный диапазон измерения, Гц |
от 0 до 200 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,0025 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,005 | ||
|
При подключении полномостовых тензодатчиков с питанием постоянным током | |||
|
Класс точности1) |
0,01 | ||
|
Напряжение питания постоянного тока датчика, В |
2,5±0,125 |
5±0,25 |
10±0,5 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 75 до 5000 |
от 150 до 5000 |
от 300 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±2,5 ±5 | ||
|
Частотный диапазон измерения, Гц |
от 0 до 6000 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,0025 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,01 | ||
|
При подключении аналоговых выходов при напряжении ±10 В | |||
|
Класс точности1) |
0,05 | ||
|
Диапазон измерений напряжения постоянного тока, В |
±10 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |||
Таблица 11 - Основные метрологические характеристики усилителей модификации МХ238В в
зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | |
|
При подключении полномостовых тензодатчиков с питанием переменным током | ||
|
Класс точности1) |
0,0025 | |
|
Несущая частота, Гц |
225±0,5 | |
|
Напряжение питания переменного тока датчика, В |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 75 до 5000 |
от 150 до 5000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±2,5 ±5 | |
|
Частотный диапазон измерения, Гц |
от 0 до 50 | |
|
Нелинейность, % от диапазона измерений, не более |
0,002 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,001 | |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | ||
Таблица 12 - Основные метрологические характеристики усилителей модификации МХ411В-Й. в зависимости от типов подключаемых датчиков
|
Наименование характеристики |
Значение | ||
|
При подключении полумостовых и полномостовых тензодатчиков с питанием переменным током | |||
|
Класс точности1) |
0,05 | ||
|
Несущая частота, Гц |
4800±2 | ||
|
Напряжение питания переменного тока датчика, В |
1±0,05 |
2,5±0,125 |
5±0,25 |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до 1000 |
от 300 до 1000 |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±8 |
±4 |
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | ||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||
Продолжение таблицы 12
|
Наименование характеристики |
Значение | ||||
|
При подключении полумостовыех и полномостовых тензодатчиков с питанием постоянным током | |||||
|
Класс точности1) |
0,05 | ||||
|
Напряжение питания постоянного тока датчика, В |
1±0,08 |
2,5±0,2 |
5±0,4 |
7,5±0,6 | |
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 5000 |
от 110 до 5000 |
от 110 до 5000 |
от 300 до 5000 | |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±20 |
±10 |
±4 |
±4 | |
|
Частотный диапазон измерения, Гц |
от 0 до 40000 от 0 до 80000 (для 2 канального режима) | ||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||||
|
При подключении полумостовыхи полномостовых индуктивных тензодатчиков с питанием переменным током | |||||
|
Класс точности |
0,05 | ||||
|
Несущая частота, Гц |
4800±2 | ||||
|
Напряжение питания переменного тока датчика, В |
1±0,08 |
2,5±0,2 | |||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 80 до 1000 |
от 110 до 1000 | |||
|
Диапазон измерений коэффициента преобразований, мВ/В |
±250 |
±100 | |||
|
Частотный диапазон измерения, Гц |
от 0 до 1600 | ||||
|
Нелинейность, % от диапазона измерений, не более |
0,02 | ||||
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований й, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | ||||
|
При подключении полумостовых и полномостовых пьезорезистивных тензодатчиков с питанием постоянным током | |||||
|
Класс точности |
0,05 | ||||
|
Напряжение питания постоянного тока датчика, В |
2,5±0,125 |
5±0,25 | |||
|
Диапазоны электрического сопротивления постоянному току подключаемых датчиков, Ом |
от 110 до 5000 |
от 110 до 5000 | |||
Продолжение таблицы 12
|
Наименование характеристики |
Значение | |
|
Диапазон измерений коэффициента преобразований, мВ/В |
±100 |
±50 |
|
Частотный диапазон измерения, Гц |
от 0 до 4 от 0 до 80000 (для 2 к |
Ю000 анального режима) |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений коэффициента преобразований, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,05 | |
|
При подключении источников напряжения постоянного тока, 10 В | ||
|
Класс точности |
0,03 | |
|
Диапазон измерений напряжения постоянного тока, В |
±10 | |
|
Внутреннее электрическое сопротивление постоянному току подключенного источника напряжения, кОм, не более |
5 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,03 | |
|
При подключении датчиков с токовым выходом от 0 до 20 мА | ||
|
Класс точности |
0,03 | |
|
Диапазон измерений силы постоянного тока, мА |
±20 | |
|
Электрическое сопротивление постоянному току подключаемых датчиков, Ом |
50 | |
|
Нелинейность, % от диапазона измерений, не более |
0,02 | |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,03 | |
|
При подключении пьезоэлектрических датчики с питанием постоянным током (IEPE, ICP) | ||
|
Класс точности |
0,1 | |
Окончание таблицы 12
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
±2 ±10 |
|
Частотный диапазон измерения, Гц |
от 0 до 40000 от 0 до 80000 (для 2 канального режима) |
|
Нелинейность, % от диапазона измерений, не более |
0,1 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений амплитудного значения напряжения переменного тока, вызванной изменением температуры окружающей среды на 10 °С, % от измеренного значения |
±0,03 |
|
Примечание 1) - под классом точности понимается пределы допускаемой приведенной (к верхнему значению диапазону измерений) погрешности | |
Таблица 13 - Основные технические характеристики усилителей и модулей специального назначения
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: | |
|
- номинальное |
24 |
|
- рабочее |
от 10 до 30 |
|
Габаритные размеры (высотахширинахглубина), мм, не более, для модификации: - МХ840В, MX440B, MX430B, MX238B с элементом защиты |
52,5x200x121 |
|
- МХ840В, MX440B, MX430B, MX238B без элемента защиты |
44x174x116,5 |
|
- МХ840В-И, MX1615B-R, MX471B-R, MX460B-R, MX411B-R, MX1601B-R, MX1609KB-R |
80x205x140 |
|
- MX410B, MX460B, MX1601B, MX1615B, MX1616B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB с защитой корпуса |
52,5x200x122 |
|
- MX410B, MX460B, MX1601B, MX1615B, MX1616B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB без защиты корпуса |
44x174x119 |
|
- MX403B с защитой корпуса |
52,5x200x124 |
|
- MX403B без защиты корпуса |
44x174x124 |
|
- MX809B (с защитным корпусом) |
53x200x128 |
|
44x174x119 |
|
- с защитным кейсом |
53x200x128 |
|
- без защитного кейса - CX27B |
44x174x119 |
|
- с защитой корпуса |
52,5x200x122 |
|
- без защиты корпуса |
44x174x119 |
|
- CX22B-R, CX23-R, EX23-R |
80x205x140 |
Окончание таблицы 13
|
Наименование характеристики |
Значение |
|
Масса, кг, не более, для модификации: - МХ840В, MX1601B, MX1615B, MX1616B, MX879B |
0,98 |
|
- МХ840В-И, MX1601B-R, MX1615B-R, MX1609KB-R, CX23-R |
2,10 |
|
- MX440B, MX460B, MX430B, MX471B, MX238B |
0,85 |
|
- MX410B |
0,99 |
|
- MX403B, MX809B |
1,00 |
|
- MX471B-R |
1,85 |
|
- MX878B |
0,88 |
|
- MX1609TB, MX1609KB |
0,90 |
|
- MX411B-R, MX460B-R |
1,90 |
|
- CX22B |
1,10 |
|
- CX22B-R |
2 |
|
- CX27B |
1,20 |
|
- EX23-R |
2,375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Рабочие условия измерений: - температура окружающей среды, °С, для модификаций: - МХ840В, MX440B, MX410B, MX403B, MX460B, MX1601B, MX1615B, MX1616B, MX809B, MX430B, MX238B, MX471B, MX878B, MX879B, MX1609TB, MX1609KB, CX22B, CX27B |
от -20 до +65 |
|
от -40 до +80 |
|
от 5 до 95 | |
|
- MX403B, MX809B, CX22B |
до 80 (линейно |
|
уменьшается до 50 % при | |
|
температуре | |
|
+40 °C) | |
|
- MX460B-R, MX1601B-R, MX1615B-R, MX471B-R, MX1609KB-R, МХ840В-И, MX411B-R, CX22B-R, CX-23R, EX23-R |
от 5 до 100 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
