Номер по Госреестру СИ: 72321-18
72321-18 Датчики уровня топлива
(DUT-E)
Назначение средства измерений:
Датчики уровня топлива DUT-E предназначены для измерений уровня неэлектропроводных жидкостей.
Внешний вид.
Датчики уровня топлива
Рисунок № 1
Внешний вид.
Датчики уровня топлива
Рисунок № 2
Внешний вид.
Датчики уровня топлива
Рисунок № 3
Внешний вид.
Датчики уровня топлива
Рисунок № 4
Программное обеспечение
Программное обеспечение состоит из ПО, встроенного в датчики уровня топлива DUT-E, и внешнего ПО для ПЭВМ. Внутреннее ПО выполняет функции измерения электрической ёмкости чувствительного элемента и преобразования этого значения в цифровой код для передачи по цифровым интерфейсам или в аналоговый или частотный сигнал на выходе. Внешнее ПО для ПЭВМ выполняет функции настройки датчиков уровня топлива DUT-E и отображения измеренного значения уровня.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
DUT-E_232_485_F_ |
v4.XX.hex |
DUT-E_v.7.XX.blf |
Номер версии (идентификационный номер) ПО |
4.XX |
не ниже 7.XX | |
Цифровой идентификатор ПО (контрольная сумма) |
704EEAB2135DF5CCD38EEAF56E2 CE3C7 |
16FD69E8E9EC73C6ACDFCCD115 19CCD2 |
Знак утверждения типа
Знак утверждения типананосят на корпус датчиков уровня топлива DUT-E методом наклейки и титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам уровня топлива DUT-E
ТУ BY 800003266.002-2010 Датчики уровня топлива DUT-E. Технические условия
Поверка
Поверкаосуществляется по документу РТ-МП-5015-449-2018 «ГСИ. Датчики уровня топлива DUT-E. Методика поверки», утверждённому ФБУ «Ростест - Москва» 21.05.2018 г.
Основное средство поверки:
рулетка измерительная металлическая YAMAYO STILON ZNX30-3X (регистрационный номер в Федеральном информационном фонде 32251-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «Завод Флометр» (ЗАО «Завод Флометр»)Адрес: 222416, Республика Беларусь, г. Вилейка, ул. Чапаева, д. 26, помещение Г-2
Телефон (факс): +375 (1771) 3-29-21
Web-сайт: www.flowmeter.by
Е-mail: office@flowmeter.by
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Принцип действия уровня топлива DUT-E состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально изменению уровня топлива, в цифровой код для передачи по интерфейсам RS-232, RS-485, CAN или в сигналы на выходе:
-
- частотный от 500 до1500 Гц;
-
- аналоговый от 1,0 до 5 (10) В;
-
- токовый от 4 до 20 мА.
Датчики уровня топлива DUT-E состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, датчик температуры, узел последовательного интерфейса, схемы аналогового и частотного выходов, дополнительно может применяться плата 3-го электрода для автоматической коррекции показаний датчика для различных видов топлива.
Датчики уровня топлива DUT-E выпускаются в следующих модификациях: DUT-E А5, DUT-E А10, DUT-E F, DUT-E AF, DUT-E I, DUT-E 232, DUT-E 485, DUT-E CAN, DUT-E GSM, DUT-E 2Bio AF, DUT-E 2Bio I, DUT-E 2Bio 232, DUT-E 2Bio 485, DUT-E 2Bio CAN, которые отличаются видами выходных сигналов.
DUT-E X Y L[ Длина измерительной части, мм
Условное обозначение вида выходного сигнала:
А5 - аналоговый выходной сигнал напряжением до 5 В;
А10 - аналоговый выходной сигнал напряжением до 10 В; AF - аналогово-частотный выходной сигнал; F - частотный выходной сигнал;
I - токовый выходной сигнал;
232 - цифровой выходной сигнал, интерфейс RS-232;
485 - цифровой выходной сигнал, интерфейс RS-485; CAN - цифровой выходной сигнал, интерфейс CAN;
GSM - выходной сигнал цифровой сотовой связи GSM 900/1800, интерфейс CAN
Условное обозначение специального исполнения датчика:
Ex - взрывозащищенное исполнение;
2Bio - исполнение с возможностью коррекции показаний для различных видов топлива.

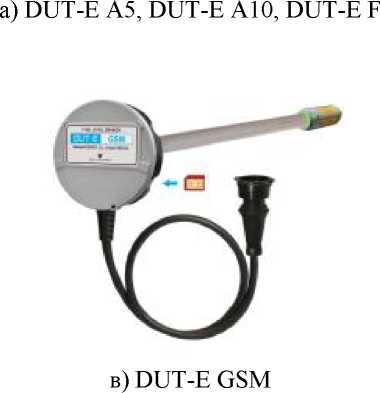

Общий вид средства измерений представлен на рисунке 1.

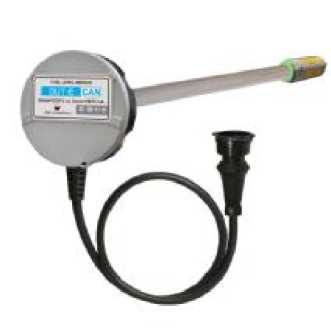

б) DUT-E CAN, DUT-E 232, DUT-E 485, DUT-E I, DUT-E AF
г) DUT-E 2Bio CAN, DUT-E 2Bio 232, DUT-E 2Bio 485, DUT-E 2Bio I, DUT-E 2Bio AF
Рисунок 1- Общий вид средства измерений
Пломбирование датчиков уровня топлива DUT-E не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Датчик уровня топлива |
DUT-E |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз.1-* |
Комплект принадлежностей |
- |
1 шт. |
ПО (для модификаций: DUT-E 232, DUT-E 485, DUT-E F) |
Serviee DUT-E |
1 шт.2) |
ПО (для модификаций: DUT-E AF, DUT-E I, DUT-E CAN, DUT-E GSM, DUT-E 2Bio AF, DUT-E 2Bio I, DUT-E 2Bio 232, DUT-E 2Bio 485, DUT-E 2Bio CAN) |
ServiceS6 DUT-E |
1 шт.2) |
Сервисный комплект (для модификаций: DUT-E 232, DUT-E 485, DUT-E F) |
SK DUT-E |
1 шт.2) |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Сервисный комплект (для модификаций: DUT-E AF, DUT-E I, DUT-E CAN, DUT-E GSM, DUT-E 2Bio АБ, DUT-E 2Bio I, DUT-E 2Bio 232, DUT-E 2Bio 485, DUT-E 2Bio CAN) |
S6 SK |
1 шт.2) |
Методика поверки |
РТ-МП-5015-449-2018 |
1 экз.1* |
Тара потребительская |
- |
1 шт. |
|
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение |
Диапазон измерений уровня в зависимости от длины чувствительного элемента, мм |
от 0 до 6000 |
Пределы допускаемой приведённой основной погрешности измерений уровня (к длине чувствительного элемента), % |
±1,0 |
Пределы допускаемой приведённой дополнительной погрешности измерений уровня, вызванной изменением температуры жидкости от (20 ± 5) °С до температуры в диапазоне от -40 до +85 °С, на каждые 10 °С, % |
±0,8 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Основные технические характеристики
Параметры электрического питания: - напряжение постоянного тока, В |
12±1,2; 24±2,4 |
Ток потребления, А, не более |
0,15 |
Габаритные размеры (ширина, высота, длина), мм |
670 (с учетом интерфейсного кабеля),79,(28+Ц), где L - длина чувствительного элемента датчика |
Масса, кг, не более |
3,5 |
Средний срок службы, лет, не менее |
5 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP55/IP57 |
Маркировка взрывозащиты |
1ExibIIBT6 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
