Номер по Госреестру СИ: 72338-18
72338-18 Анализаторы газов непрерывного действия
(СТ5100, СТ5400, СТ5800)
Назначение средства измерений:
Анализаторы газов непрерывного действия СТ5100, СТ5400, СТ5800 (далее - анализаторы) предназначены для непрерывного измерения объемной доли от одного до двенадцати газовых компонентов в отходящих или технологических газах промышленных предприятий.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
СТ5100, СТ5400, СТ5800
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 7 | 9 | 1,29 |
| ООО "Эмерсон", г.Москва | Юридические лица | 4 | 5 | 1,25 |
| юридическое лицо | Юридические лица | 3 | 6 | 2,00 |
| ООО "НПО "ЭКОХИМПРИБОР" | Юридические лица | 3 | 4 | 1,33 |
| ПАО КуйбышевАзот цех № 5 | Юридические лица | 2 | 3 | 1,50 |
| ООО "Метран Проект", ИНН 7453347966 | Юридические лица | 2 | 2 | 1,00 |
| ООО "Эмерсон", г. Москва | Юридические лица | 2 | 2 | 1,00 |
| ПАО "КуйбышевАзот" цех № 5 | Юридические лица | 1 | 1 | 1,00 |
| ПАО "КуйбышевАзот" цех №5 | Юридические лица | 1 | 1 | 1,00 |
| ООО "СЛК ЦЕМЕНТ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 2402b6fa-89a6-52a5-be5c-735085f9e746 | 72338-18 | 2023-03-31 | — | актуальная |
| bb3f68f1-c585-11fd-ddad-62816956d5ca | 72338-18 | 2021-12-30 | 2023-03-31 | архивная |
| 6f7e052a-ffca-9eaa-f6cc-dbfcf5a831d3 | 72338-18 | 2021-12-29 | 2021-12-30 | архивная |
| a4949307-f9b2-153e-d611-39086e1f5b7e | 72338-18 | 2020-05-07 | 2021-12-29 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 31.03.2023
Срок свидетельства - 06.09.2024
Номер записи - 168541
ID в реестре СИ - 491284
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
СТ5400, СТ5100, нет модификации, СТ 5400, СТ5800
Изготовитель - Фирма «Emerson Process Management Ltd.»
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 25
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
№2930 от 2021.12.17 О внесении изменений в сведения об утвержденных типах средств измерений 72338-18, 77171-19
№1862 от 2018.09.06 Об утверждении типов средств измерений
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№219 от 2024.01.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№916 от 2024.04.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72338-18 Анализаторы газов непрерывного действия (СТ5100, СТ5400, СТ5800) Фирма «Emerson Process Management Ltd.» (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
81080-20 Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( ) Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС") (РОССИЯ г. Москва) |
|
72338-18 Анализаторы газов непрерывного действия (СТ5100, СТ5400, СТ5800) Фирма «Emerson Process Management Ltd.» (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
88019-23 Газоанализаторы поточные (ЭкоСпектр) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72338-18 06.09.2024 |
Анализаторы газов непрерывного действия, СТ5100, СТ5400, СТ5800 Фирма «Emerson Process Management Ltd.» (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 8 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НПП "ЭКОХИМПРИБОР" (RA.RU.314537) | 5 | 3 | 2 | 0 | 5 | 3 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в газе и обеспечивающее выполнение следующих основных функций:
-измерение и расчет содержания определяемого компонента;
-отображение результатов измерений на дисплее анализатора;
-передача результатов измерений по интерфейсу связи с ПК;
-контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-контроль общих неисправностей (связь, конфигурация)
-контроль внешней связи (RS232, Modbus RTU, Ethernet).
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с P 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Gas.sensor |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.7.4 |
|
Цифровой идентификатор ПО |
- |
наносится на лицевую панель анализатора методом наклейки, а также на титульный лист паспорта типографским способом.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Анализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «Emerson», Великобритания
Принцип действия анализаторов основан на спектроскопии оптического поглощения лазерного излучения в инфракрасной области спектра молекулами измеряемого газа.
Анализаторы являются стационарными автоматическими приборами непрерывного действия, позволяющие одновременно измерять до двенадцати различных газовых компонентов.
В анализаторах предусмотрено выполнение следующих функций:
- измерение и индикация показаний объемной доли определяемых компонентов;
- определение температуры аналитической ячейки, пробы газа, поступающей в анализатор, и температуры внутри корпуса анализатора тремя встроенными датчиками температуры;
- определение давления в аналитической ячейке анализатора встроенным датчиком давления;
- формирование унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой объёмной доли каждого измеряемого газового компонента;
- формирование цифровых сигналов по протоколу MODBUS TCP;
- формирование дискретных сигналов о состоянии анализатора (до 12 сигналов).
Проба газа перед вводом в анализатор предварительно должна быть очищена от механических примесей и доведена до требуемых параметров, после чего подается в анализатор. Проба газа прокачивается через аналитическую ячейку, содержащую комплект зеркал, которые многократно отражают излучение, что удлиняет путь прохождения лазерного излучения через газ. Измеряется изменение интенсивности излучения вблизи линий поглощения определяемых газовых компонентов, на основе которого программным путем рассчитывается объемная доля газа. Управление анализаторами осуществляется с помощью шести навигационных кнопок на контроллере. В зависимости от количества измеряемых компонентов и диапазонов измерений анализаторы комплектуются от 1 до 6 лазерных модулей и от одного до двух детекторов, если в качестве одного из измеряемых компонентов является кислород.
Анализаторы выпускаются трех моделей: СТ5100, СТ5400, СТ5800, которые отличаются конструктивным исполнением, материалом корпуса, способом размещения, степенью защиты корпуса от проникновения твердых предметов и воды и наличием или отсутствием взрывозащиты.
Анализаторы модели СТ5100 выполнены в виде единого блока и состоят из двух секций. Верхняя секция (аналитическая) представляет собой конструкцию из нержавеющей стали с алюминиевой верхней крышкой, в которой размещена аналитическая ячейка с системой зеркал, в которую проба газа вводится (выводится) по размещенным в верхней секции пневматическим линиям. Верхняя секция отделена от нижней базовой плитой из алюминия, уплотненной силиконовой прокладкой. В нижней секции расположена система инфракрасного лазерного излучения, содержащая от 1 до 6 лазерных модулей, работающих в импульсном режиме, инфракрасного детектора или двух, если анализатор предназначен для измерения кислорода, и электронной системы управления. Анализаторы модели СТ5100 выпускаются во взрывозащищенном и общепромышленном исполнениях.
Анализаторы модели 5400 представляют собой единый блок, состоящий из аналитической ячейки, через которую протекает технологический газ, контроллера, имеющего сенсорный дисплей с клавиатурой, и интерфейс пользователя с дисплеем и клавиатурой, которые размещены в корпусе из алюминиевого сплава. Анализаторы модели 5400 имеют общепромышленное исполнение.
Анализаторы модели 5800 представляют собой единый блок, состоящий из корпуса и открывающейся крышки со смотровым окном, изготовленные из алюминиевого сплава. Внутри корпуса расположена аналитическая ячейка с системой зеркал, имеющая вход и выход, через которые протекает технологический газ.
Общий вид анализаторов и схема пломбировки от несанкционированного доступа представлены на рисунках 1-3.
место пломбировки

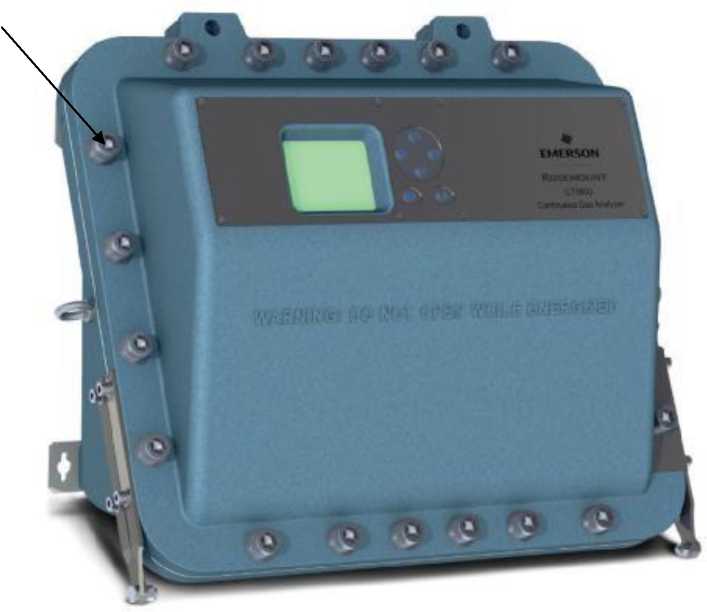

Рисунок 1 - Общий вид анализатора газа СТ5100 и схема пломбировки от несанкционированного доступа
место пломбировки

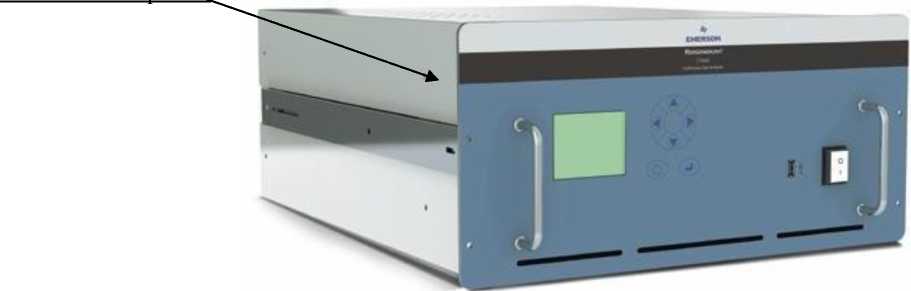

Рисунок 2 - Общий вид анализатора газа СТ5400 и схема пломбировки от несанкционированного доступа
место пломбировки

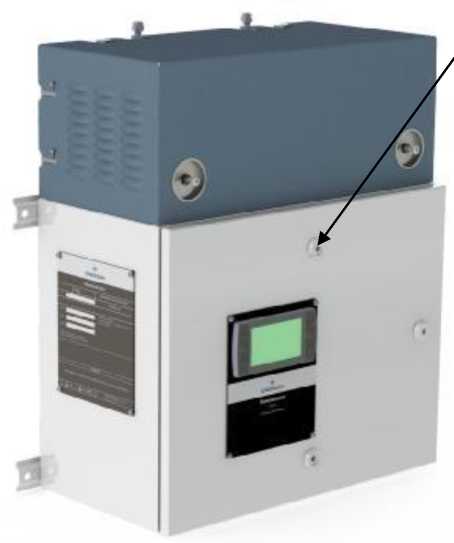

Рисунок 3 - Общий вид анализатора газа СТ5800 и схема пломбировки от несанкционированного доступа
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор газов непрерывного действия |
СТ5100 (Ех)* СТ5100 СТ5400 СТ5800 |
По заказу |
|
Руководство по эксплуатации: СТ5100 (Ех)* СТ5100 СТ5400 СТ5800 |
D-7010-0053, версия B D-7010-0046, версия B D-7010-0045, версия С D-7010-0059, версия B |
по 1 экз. в 1 адрес |
|
Паспорт |
- |
1 экз. |
|
Копия методика поверки |
МП 223-221-2017 |
на USB накопителе |
|
* Анализатор взрывозащищенного исполнения | ||
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной приведенной к ВПИ погрешности при измерении объемной доли компонентов
|
Определяемый компонент |
Диапазон измерений объемной доли компонента 1) |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, % | |
|
1 |
2 |
3 |
4 |
|
Ацетилен |
C2H2 |
от 0 до 50 млн-1 |
±10 |
|
от 0 до 150 млн-1 |
±10 | ||
|
от 0 до 1200 млн-1 |
±8 | ||
|
от 0 до 20000 млн-1 |
±5 | ||
|
Этилен |
C2H4 |
от 0 до 100 млн-1 |
±10 |
|
от 0 до 5000 млн-1 |
±7 | ||
|
от 0 до 5 % |
±6 | ||
|
от 0 до 50 % |
±5 | ||
|
Этан |
C2H6 |
от 0 до 1000 млн-1 |
±10 |
|
от 0 до 5% |
±6 | ||
|
от 0 до 50 % |
±5 | ||
|
Пропан |
C3H8 |
от 0 до 1000 млн-1 |
±10 |
|
от 0 до 5% |
±6 | ||
|
от 0 до 50 % |
±5 | ||
|
Метанол |
СНзОН |
от 0 до 10 млн-1 |
±15 |
|
от 0 до 5000 млн-1 |
±15 | ||
|
Метан |
CH4 |
от 0 до 5 млн-1 |
±11 |
|
от 0 до 500 млн-1 |
±8 | ||
|
от 0 до 5000 млн-1 |
±7 | ||
|
от 0 до 2 % |
±6 | ||
|
от 0 до 10 % |
±5 | ||
|
от 0 до 70 % |
±3 | ||
|
Оксид углерода |
СО |
от 0 до 1 млн-1 |
±15 |
|
от 0 до 10 млн-1 |
±10 | ||
|
от 0 до 30 млн-1 |
±8 | ||
|
от 0 до 200 млн-1 |
±8 | ||
|
от 0 до 500 млн-1 |
±8 | ||
|
от 0 до 5000 млн-1 |
±5 | ||
|
от 0 до 20 % |
±3 | ||
|
Диоксид углерода |
СО2 |
от 0 до 1 млн-1 |
±15 |
|
от 0 до 10 млн-1 |
±10 | ||
|
от 0 до 200 млн-1 |
±8 | ||
|
от 0 до 10000 млн-1 |
±5 | ||
|
от 0 до 8 % |
±5 | ||
|
от 0 до 25 % |
±3 | ||
|
от 0 до 100 % |
±3 | ||
|
Вода |
Н2О |
от 0 до 1 млн-1 |
±10 |
|
от 0 до 10 млн-1 |
±10 | ||
|
от 0 до 200 млн-1 |
±10 | ||
|
от 0 до 3 % |
±10 | ||
|
от 0 до 30 % |
±5 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Сероводород |
H2S |
от 0 до 20 млн-1 |
±20 |
|
от 0 до 300 млн-1 |
±8 | ||
|
от 0 до 5000 млн-1 |
±6 | ||
|
от 0 до 10 % |
±5 | ||
|
Формальдегид |
НСНО |
от 0 до 15 млн-1 |
±20 |
|
Хлороводород |
нс1 |
от 0 до 10 млн-1 |
±20 |
|
от 0 до 300 млн-1 |
±10 | ||
|
Циановодород |
HCN |
от 0 до 5 млн-1 |
±20 |
|
от 0 до 100 млн-1 |
±10 | ||
|
Фтороводород |
HF |
от 0 до 10 млн-1 |
±20 |
|
от 0 до 150 млн-1 |
±10 | ||
|
Закись азота |
N2O |
от 0 до 50 млн-1 |
±10 |
|
от 0 до 500 млн-1 |
±10 | ||
|
от 0 до 2000 млн-1 |
±7 | ||
|
Аммиак |
NH3 |
от 0 до 10 млн-1 |
±11 |
|
от 0 до 500 млн-1 |
±10 | ||
|
от 0 до 750 млн-1 |
±8 | ||
|
от 0 до 11 % |
±5 | ||
|
от 0 до 50 % |
±5 | ||
|
Оксид азота |
NO |
от 0 до 10 млн-1 |
±11 |
|
от 0 до 50 млн-1 |
±10 | ||
|
от 0 до 100 млн-1 |
±10 | ||
|
от 0 до 300 млн-1 |
±8 | ||
|
от 0 до 2000 млн-1 |
±6 | ||
|
от 0 до 5000 млн-1 |
±6 | ||
|
от 0 до 15 % |
±5 | ||
|
Диоксид азота |
NO2 |
от 0 до 10 млн-1 |
±11 |
|
от 0 до 50 млн-1 |
±10 | ||
|
от 0 до 100 млн-1 |
±10 | ||
|
от 0 до 250 млн-1 |
±8 | ||
|
от 0 до 800 млн-1 |
±8 | ||
|
от 0 до 3000 млн-1 |
±6 | ||
|
от 0 до 5 % |
±5 | ||
|
Кислород |
O2 |
от 0 до 25 % |
±5 |
|
Карбонил-сульфид |
COS |
от 0 до 5 млн-1 |
±20 |
|
от 0 до 250 млн-1 |
±16 | ||
|
Диоксид серы |
SO2 |
от 0 до 10 млн-1 |
±11 |
|
от 0 до 200 млн-1 |
±10 | ||
|
от 0 до 500 млн-1 |
±8 | ||
|
от 0 до 3000 млн-1 |
±6 | ||
|
от 0 до 1 % |
±5 | ||
|
1) Диапазоны измерений и определяемые компоненты определяются при заказе и могут составлять от 1 до 12. При заказе диапазона с верхним значением, отличным от приведенных в таблице 2, выбирают наименьший диапазон измерений, включающий это значение. Примечание - Диапазон показаний Н2О от 0 до 50 %. | |||
Таблица 3 -Характеристики СКО, вариации и дополнительной погрешности
|
Наименование характеристики |
Значение |
|
Предел допускаемого СКО случайной составляющей приведенной к верхнему пределу измерений погрешности, % |
1,0 |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной приведенной к верхнему пределу измерений погрешности |
0,5 |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности от изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации, на каждые 10 %, в долях от предела допускаемой основной приведенной к верхнему пределу измерений погрешности |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Модель анализатора газов | |||
|
СТ5100 |
СТ5400 |
СТ5800 | ||
|
1 |
2 |
3 |
4 | |
|
Диапазон показаний температуры пробы газа, оС |
от +50 до +190 |
от +50 до +190 |
+40 | |
|
Диапазон показаний температуры в аналитической ячейке, оС |
от +50 до +190 |
от +50 до +190 |
+40 | |
|
Диапазон показаний температуры внутри корпуса анализатора, оС |
от -20 до +70 |
от 0 до +70 |
от -20 до +70 | |
|
Диапазон показаний абсолютного давления в аналитической ячейке, кПа |
от 0 до 100 | |||
|
Время установления показаний (Т90), c |
от 8 до 20 | |||
|
Время прогрева, мин |
от 30 до 90 | |||
|
Содержание влаги в пробе газа, %, не более |
- |
- |
8 | |
|
Концентрация твердых частиц в пробе газа, мг/м3, не более |
5 | |||
|
Размер твердых частиц в пробе газа, мкм, не более |
10 | |||
|
Электрическое питание: -напряжение переменного тока, В -частота переменного тока, Гц |
110/240 60/50 | |||
|
Максимальная потребляемая мощность, Вт |
600 |
600 |
800 | |
|
Выходной сигнал:
|
RS232, MODBUS TCP от 4 до 20 | |||
|
Габаритные размеры, мм, не более: -длина -ширина -высота |
575 298 794 |
673 483 222 |
695 292 515 | |
|
Масса, кг, не более |
53 |
31 |
80 | |
|
Условия эксплуатации:
|
от -20 до+55 95 от 84 до 106,7 |
от 0 до +45 95 от 84 до 106,7 |
от -20 до +55 95 от 84 до 106,7 | |
|
Уровень и вид взрывозащиты по ГОСТ 31610.0-2014:
|
2Ex d [ia] op is pz IIC T3 Gc X 1Ex db IIB+H2 T4 Gb X | |||
|
Наименование характеристики |
Модель анализатора газов | ||
|
СТ5100 |
СТ5400 |
СТ5800 | |
|
1 |
2 |
3 |
4 |
|
Степень защиты оболочки от проникновения твердых предметов и воды |
IP66 |
IP20 |
IP66 |
|
Средний срок службы, лет |
15 | ||
|
Средняя наработка на отказ, ч |
40000 | ||
