Номер по Госреестру СИ: 72406-18
72406-18 Резервуары стальные вертикальные цилиндрические
(РВС-200, РВС-700, РВС-2000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-700, РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

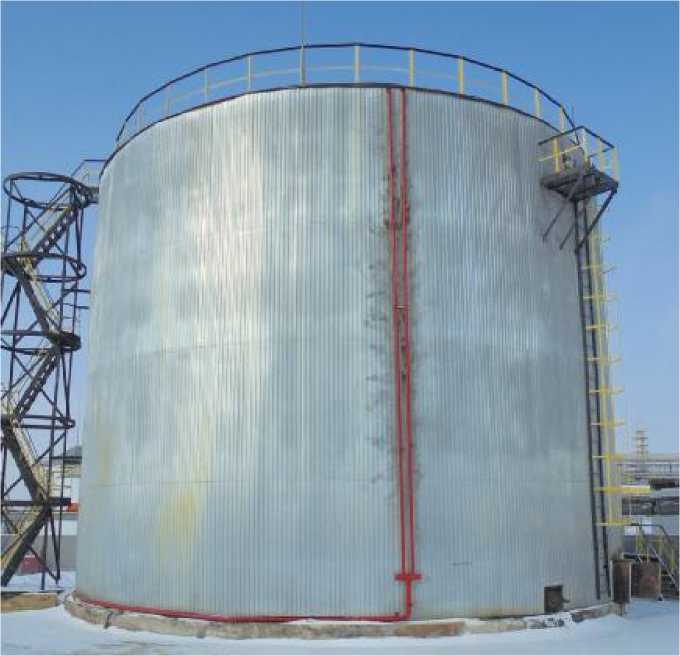

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 2410709 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-700, РВС-2000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определе-ние метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Открытое акционерное общество "Куйбышевскнефтеоргсинтез" (ОАО "КНОС")
ИНН 6330000465
Адрес: 446207, Самарская обл., г. Новокуйбышевск, промзона, НПЗ
Телефон: +7 (84635) 9-86-20, факс: +7 (84635) 5-41-09
Заявитель
Общество с ограниченной ответственностью «Новокуйбышевский завод масел и присадок» (ООО «НЗМП»)
ИНН 6330017363
Адрес: 446207, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 11
Телефон: +7 (846) 353-41-29, факс: +7 (846) 377-35-70
E-mail: Sekr_Top@nzmp.rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-700, РВС-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-200 № Р-8, РВС-700 № Р-6А, РВС-2000 № Р-12 расположены: Российская Федерация, Самарская область,
г. Новокуйбышевск, ул. Осипенко, дом 11.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-700, РВС-2000 представлен на рисунке 1-3.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-700, РВС-2000 не предусмотрено.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического
РВС-200
■ --
Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического
РВС-700
Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического
РВС-2000
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
РВС-200 |
РВС-700 |
РВС-2000 | |
Номинальная вместимость, м3 |
200 |
700 |
2000 |
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,2 |
±0,2 |
±0,2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: о - температура окружающего воздуха, С |
от -50 до +50 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
30 |
