Номер по Госреестру СИ: 72604-18
72604-18 Машины испытательные универсальные гидравлические
(UP)
Назначение средства измерений:
Машины испытательные универсальные гидравлические UP (далее по тексту - машины) предназначены для измерений силы и перемещений (деформаций) образцов материалов и элементов конструкций на растяжение и сжатие при статических и циклических испытаниях.
Внешний вид.
Машины испытательные универсальные гидравлические
Рисунок № 1
Программное обеспечение
Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.
Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PROTEUS |
Номер версии ПО |
не ниже 2.9.4 |
Цифровой идентификатор ПО |
b9aca21e782e09f511048f0829f59603 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным гидравлическим UP
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация компании «FORM+TEST Seidner&Co. GmbH»
Поверка
Поверкаосуществляется по документу РТ-МП-5381-445-2018 «ГСИ. Машины испытательные универсальные гидравлические UP. Методика поверки», утверждённому ФБУ «Ростест-Москва» 02.07.2018 г.
Основные средства поверки:
динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 % для модификаций UP-10-Y, UP-25-Y, UP-50-Y, UP-100-Y, UP-250-Y, UP-500-Y, UP-1000-Y и ±0,24 % - для модификаций UP-1500-Y, UP-2000-Y, UP-2500-Y, UP-3000-Y;
датчик линейных перемещений с отсчетным устройством серии 542 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35140-07) -для диапазона измерений от 0 до 100 мм включ.,
линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66266-16) - для диапазона измерений св. 100 мм до верхнего предела измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Компания «FORM+TEST Seidner&Co. GmbH», Германия
Адрес: Zwiefalter StraBe 20, 88499 Riedlingen, Germany
Телефон: +49-7371-9302-0
E-mail: info@formtest.de
Заявитель
Общество с ограниченной ответственностью «Экситон Тест» (ООО «Экситон Тест»)
ИНН 7804456773
Адрес: 195220, г. Санкт-Петербург, Гражданский пр., д. 11, литера А Телефон: +7 (812) 68-006-68
Факс: +7 (812) 68-006-68
E-mail: info@exiton-test.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Машины содержат два измерительных канала: канал измерений силы и канал измерений перемещения поршня гидроцилиндра.
Принцип действия машин основан на преобразовании гидравлическим цилиндром давления жидкости в нагрузку, прикладываемую к испытываемому образцу, за счет линейного перемещения штока гидроцилиндра с подвижным захватом.
Конструктивно машины представляют собой блочно-модульную конструкцию и состоят из нагружающего устройства и системы управления. Нагружающее устройство представляет собой силовую раму с двумя (четырьмя) колоннами и гидроцилиндром. В зависимости от модификации машины гидроцилиндр располагается на неподвижной траверсе или на подвижной траверсе. Перемещение подвижной траверсы служит для регулировки высоты рабочей зоны и осуществляется независимо от основной системы нагружения. Воздействие на испытуемый образец осуществляется за счет перемещения активного захвата, закрепленного на гидроцилиндре. Образец крепится в клиновых гидравлических захватах или плитах.
Усилие, создаваемое силовым приводом и прикладываемое к испытываемому образцу, измеряется датчиком силы.
Датчик перемещения установлен в гидроцилиндре и измеряет линейное перемещение активного захвата, соответствующее деформации образца под воздействием приложенной нагрузки. Сигналы от датчиков силы и перемещения поступают в систему управления.
Система управления состоит из контроллера и компьютера. Контроллер представляет собой отдельный модуль с органами управления и масляной станцией и предназначен для управления работой машины, задания параметров испытаний.
Компьютер с программным обеспечением (ПО) осуществляет взаимодействие оператора с машиной и вычисление измеряемых параметров, располагается на отдельном столе, соединен электрокабелями с датчиками и элементами управления.
Машины выпускаются в 44 модификациях, отличающихся диапазонами измерений силы и перемещений, погрешностью измерений силы, размерами рабочих зон, массой и габаритными размерами.
Структура обозначения машин: UP-X-Y, где UP - модельный ряд машин; Х - наибольшая предельная нагрузка в кН; Y - верхний предел измерений перемещений траверсы, мм.
Внешний вид машин приведен на рисунке 1.
Пломбирование машин испытательных универсальных гидравлических UP не предусмотрено.

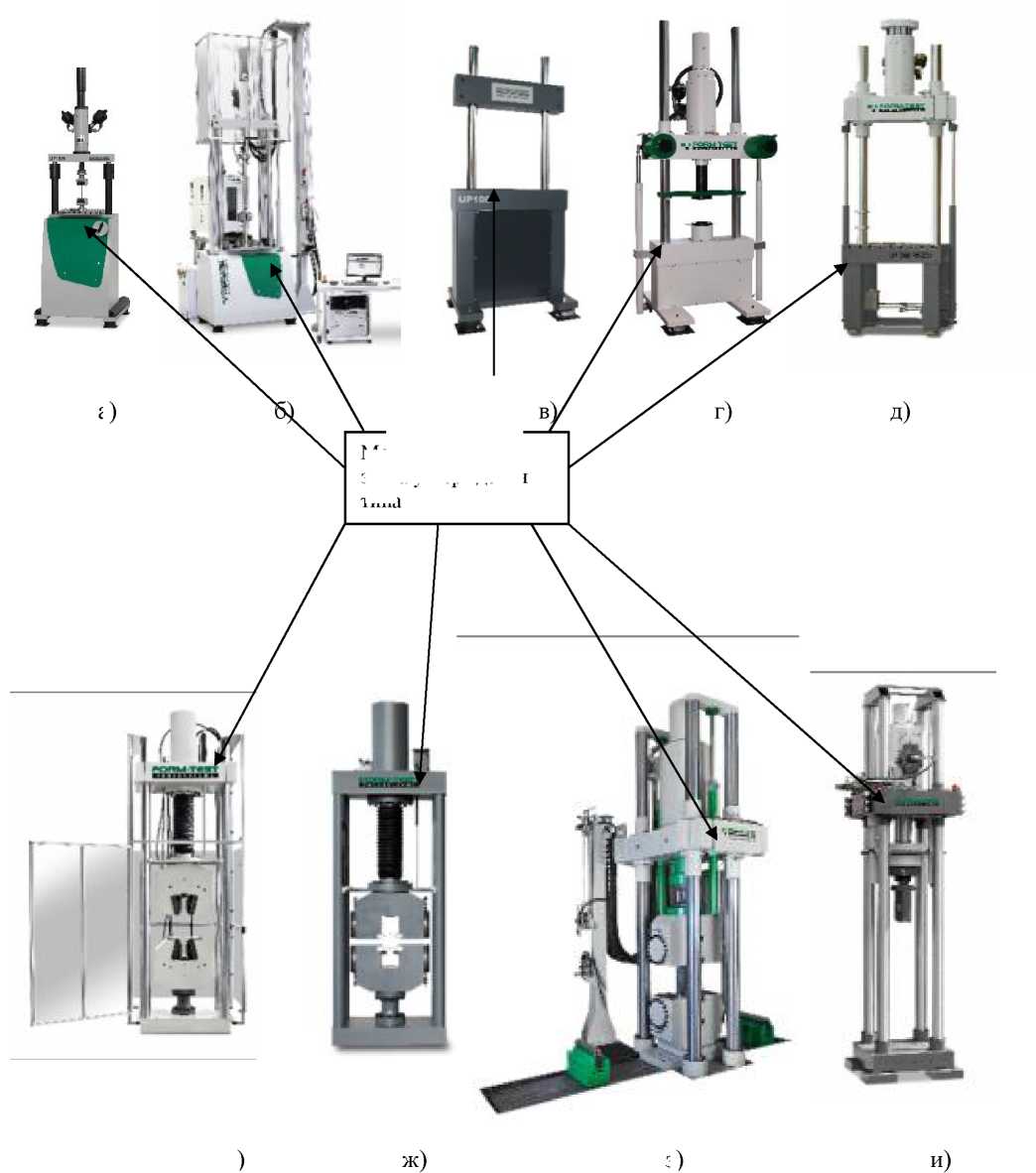

а)
Место нанесения знака утверждения типа
е)
з)
Рисунок 1 - Общий вид средства измерений
а) UP-10-Y, UP-25-Y б) UP-50-Y в) UP-100-Y г) UP-250-Y д) UP-500-Y е) UP-1000-Y ж) UP-1500-Y з) UP-2000-Y и) UP-2500-Y, UP-3000-Y
Таблица 2 -
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещений, мм |
Габаритные размеры, (Д*Ш*В), мм, не более |
Масса, кг, не более |
UP-10-50 |
от 0 до 50 | |||
UP-10-100 |
от 0,05 |
от 0 до 100 |
3210x780x795 |
700 |
UP-10-250 |
до 10,00 |
от 0 до 250 | ||
UP-10-400 |
от 0 до 400 | |||
UP-25-50 |
от 0 до 50 | |||
UP-25-100 |
от 0,125 |
от 0 до 100 |
3210x780x795 |
700 |
UP-25-250 |
до 25,000 |
от 0 до 250 | ||
UP-25-400 |
от 0 до 400 | |||
UP-50-50 |
от 0 до 50 | |||
UP-50-100 |
от 0,25 |
от 0 до 100 |
3950x786x1215 |
1260 |
UP-50-250 |
до 50,00 |
от 0 до 250 | ||
UP-50-400 |
от 0 до 400 | |||
UP-100-50 |
от 0 до 50 | |||
UP-100-100 |
от 0,5 |
от 0 до 100 |
3950x780x1100 |
1430 |
UP-100-250 |
до 100,0 |
от 0 до 250 | ||
UP-100-400 |
от 0 до 400 | |||
UP-250-50 |
от 0 до 50 | |||
UP-250-100 |
от 1,25 |
от 0 до 100 |
4800x980x1280 |
2160 |
UP-250-250 |
до 250,00 |
от 0 до 250 | ||
UP-250-400 |
от 0 до 400 | |||
UP-500-50 |
от 0 до 50 | |||
UP-500-100 |
от 2,5 |
от 0 до 100 |
5050x1300x1420 |
3930 |
UP-500-250 |
до 500,0 |
от 0 до 250 | ||
UP-500-400 |
от 0 до 400 |
Продолжение таблицы 2
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещений, мм |
Габаритные размеры, (Д*Ш*В), мм, не более |
Масса, кг, не более |
UP-1000-50 |
от 0 до 50 | |||
UP-1000-100 |
от 5 |
от 0 до 100 |
6850x1050x1550 |
7450 |
UP-1000-250 |
до 1000 |
от 0 до 250 | ||
UP-1000-400 |
от 0 до 400 | |||
UP-1500-50 |
от 0 до 50 | |||
UP-1500-100 |
от 7,5 |
от 0 до 100 |
7100x1050x1550 |
8100 |
UP-1500-250 |
до 1500,0 |
от 0 до 250 | ||
UP-1500-400 |
от 0 до 400 | |||
UP-2000-50 |
от 0 до 50 | |||
UP-2000-100 |
от 10 |
от 0 до 100 |
8520x1200x1710 |
10650 |
UP-2000-250 |
до 2000 |
от 0 до 250 | ||
UP-2000-400 |
от 0 до 400 | |||
UP-2500-50 |
от 0 до 50 | |||
UP-2500-100 |
от 12,5 |
от 0 до 100 |
8820x1200x1710 |
11300 |
UP-2500-250 |
до 2500,0 |
от 0 до 250 | ||
UP-2500-400 |
от 0 до 400 | |||
UP-3000-50 |
от 0 до 50 | |||
UP-3000-100 |
от 15 |
от 0 до 100 |
8820x1200x1710 |
16300 |
UP-3000-250 |
до 3000 |
от 0 до 250 | ||
UP-3000-400 |
от 0 до 400 |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений силы, %: - для модификаций UP-10-Y, UP-25-Y, UP-50-Y, UP-100-Y, UP-250-Y, |
±0,5 |
UP-500-Y, UP-1000-Y - для модификаций UP-1500-Y, UP-2000-Y, UP-2500-Y, UP-3000-Y |
±1 |
Пределы допускаемой погрешности измерений перемещений: - абсолютной в диапазоне от 0 до 4 мм включ., мкм |
20 |
- относительной в диапазоне св. 4 мм до верхнего предела измерений, % |
±0,5 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч |
20000 |
Условия эксплуатации:
|
от +10 до +30 от 30 до 80 |
