Номер по Госреестру СИ: 72635-18
72635-18 Преобразователи перемещений (деформаций) контактные
(4124)
Назначение средства измерений:
Преобразователи перемещений (деформаций) контактные 4124 (далее - преобразователи) предназначены для измерения перемещений (деформаций) при испытаниях различных материалов на растяжение при высоких температурах образца материала.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
4124
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 1 | 2 | 2,00 |
| Юр. Лицо | Юридические лица | 1 | 2 | 2,00 |
| АО ОДК-КЛИМОВ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 139b7723-63a8-4a69-1fd7-0cfe707f0613 | 72635-18 | 2023-08-18 | — | актуальная |
| 81bd86f2-3cc6-295d-e5a7-97576cdaa717 | 72635-18 | 2023-03-31 | 2023-08-18 | архивная |
| 42ab64c7-a4d1-4913-2bf3-65f3996e50f3 | 72635-18 | 2020-05-07 | 2023-03-31 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.


наносится на корпус преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям перемещений (деформаций) контактным 4124
Техническая документация компании Applied Test Systems
осуществляется по документу РТ-МП-5302-445-2018 «ГСИ. Преобразователи перемещений (деформаций) контактные 4124. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16.04.2018 г.
Основное средство поверки:
- тензокалибратор Cal-31, основная погрешность ±5 мкм (рег.№ 72505-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Принцип действия преобразователей основан на измерении перемещения захватов, соответствующего удлинению испытываемого образца.
Конструктивно преобразователи состоят из рамы со штоками, изготовленными из высокотемпературного сплава с единым коэффициентом температурного расширения, что позволяет проводить измерения при высоких температурах образца. На одной стороне штоков установлены захваты, в которые на определенной базовой длине закрепляется образец. С другой стороны штоков установлены площадки, в которых закреплены два датчика перемещения.
Датчик перемещения представляет собой устройство, преобразующее перемещение измерительных рычагов в пропорциональный ему электрический сигнал. Сигнал от датчиков поступает на контроллер, где преобразуется в цифровой сигнал, пропорциональный удлинению образца. Полученный сигнал передается на блок индикации или компьютер. Преобразователи работают в составе машин испытательных «Tinius Olsen».
Преобразователи выпускаются в четырех модификациях, отличающихся диапазоном измерений и базовой длиной.
Пломбирование преобразователей перемещений (деформаций) контактных 4124 не предусмотрено.
Общий вид преобразователей приведен на рисунке 1.
Место нанесения знака утверждения типа СИ

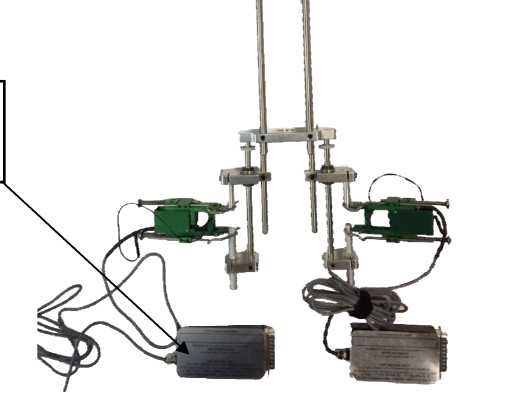

Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
4124/3542-25M |
4124/3542-25S |
4124/3542-50M |
4124/3542-50S | |
|
Диапазон измерений перемещений, мм |
от 0,25 до 2,50 |
от 0,5 до 5,0 | ||
|
Базовая длина, мм |
от 12 до 100 |
25 |
от 12 до 100 |
50 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений, мкм |
±1 |
15 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
4124/3542-25M |
4124/3542-25S |
4124/3542-50M |
4124/3542-50S | |
|
Габаритные размеры (ДхШхВ), мм, не более |
450x130x50 | |||
|
Масса, кг, не более |
1,2 | |||
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 | |||
|
Температура испытываемого образца, °С |
от 0 до +1100 | |||
|
Средняя наработка на отказ, ч |
20000 | |||
