Номер по Госреестру СИ: 72652-18
72652-18 Системы газоаналитические
(9010/9020 SIL)
Назначение средства измерений:
Системы газоаналитические 9010/9020 SIL предназначены для измерений довзрывоопас-ных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в газовых средах, а также выдачи сигнализации при достижении измеряемой величиной установленных пороговых значений.
Внешний вид.
Системы газоаналитические
Рисунок № 1
Внешний вид.
Системы газоаналитические
Рисунок № 2
Внешний вид.
Системы газоаналитические
Рисунок № 3
Внешний вид.
Системы газоаналитические
Рисунок № 4
Внешний вид.
Системы газоаналитические
Рисунок № 5
Внешний вид.
Системы газоаналитические
Рисунок № 6
Внешний вид.
Системы газоаналитические
Рисунок № 7
Внешний вид.
Системы газоаналитические
Рисунок № 8
Внешний вид.
Системы газоаналитические
Рисунок № 9
Внешний вид.
Системы газоаналитические
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на корпусе ПИП или контроллера системы.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим 9010/9020 SIL
Приказ Министерства здравоохранения и социального развития от 09.09.2011 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы "MSA Europe GmbH“, Швейцария
Поверка
Поверкаосуществляется по документу МП-242-2238-2018 «ГСИ. Системы газоаналитические 9010/9020 SIL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 апреля 2018 г.
Основные средства поверки:
-
- стандартные образцы состава газовые смеси метан - воздух (ГСО 10541-2014), пропан -воздух (ГСО 10541-2014), 2-бутанон - воздух (ГСО 10534-2014), ацетон - воздух (ГСО 103852013), этанол - воздух (ГСО 10534-2014), пропилен - воздух (ГСО 10250-2013), этилацетат -воздух
(ГСО 10534-2014), 2-пропанол - воздух (ГСО 10535-2014), толуол - воздух (ГСО 10540-2014), водород - воздух (ГСО 10535-2014), бутан - воздух (ГСО 10541-2014), гексан - воздух (ГСО 10540-2014), этилен - воздух (ГСО 10544-2014), метанол - воздух (ГСО 10540-2014), i-бутан - воздух (ГСО 10544-2014), пентан - воздух (ГСО 10544-2014), циклопентан - воздух (ГСО 10539-2014) в баллонах под давлением;
-
- калибратор токовой петли FLUKE 715 (рег. № 29194-05), диапазон задаваемых значений напряжения постоянного тока от 0 до 10 мВ, основная абсолютная погрешность ±(0,0240’2 иуст+ 2 ед. мл. р.) В, диапазон задаваемых значений силы постоянного тока от 0 до 24 мА, основная абсолютная погрешность ±(0,01540’2 1уст+ 2 ед. мл. р.) мА.
-
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав систем.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «MSA Europe GmbH», Швейцария
Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Switzerland
Web-сайт: MSASafety.com
E-mail: info.de@MSASafety.com
Производственная площадка:
Фирма «MSA Produktion Deutschland GmbH», Германия
Адрес: ThiemannstraBe, 1, D-12059 Berlin, Deutschland
Web-сайт: MSASafety.com
E-mail: info.de@MSASafety.com
Заявитель
Фирма «MSA Technologies and Enterprise Services GmbH», ГерманияАдрес: ThiemannstraBe, 1, D-12059 Berlin, Deutschland
Web-сайт: MSASafety.com
E-mail: info.de@MSASafety.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия систем газоаналитических 9010/9020 SIL (далее - системы) определяется входящими в его состав первичными измерительными преобразователями:
-
- термокаталитический, основанный на измерении теплового эффекта от реакции каталитического окисления горючего компонента кислородом воздуха на поверхности каталитически активного чувствительного элемента;
-
- оптический инфракрасный (NDIR), основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
-
- электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
-
- полупроводниковый (Metal Oxide Semiconductor, MOS), основанный на изменении проводимости полупроводникового чувствительного элемента в присутствии молекул определяемого компонента.
В состав системы входят центральный блок управления, питания и сигнализации (далее - контроллер), первичные измерительные преобразователи (НИН) и линии связи контроллера с ПИП (в том числе - защитные барьеры, согласно эксплуатационной документации ПИП).
Контроллеры выпускаются в следующих исполнениях:
-
- 9010 SIL, одноканальный модуль в виде платы для установки в 19” стойку;
-
- 9020 SIL, двухканальный модуль в виде платы для установки в 19” стойку;
-
- 9010 SIL, одноканальный модуль для настенного монтажа;
-
- 9020 SIL, двухканальный модуль для настенного монтажа.
Модули служат для питания ПИП, получения, преобразования и отображения результатов измерений, поступающих по аналоговому входному каналу от 4 до 20 мА (один цифровой дисплей и один канал входа от 4 до 20 мА для модуля 9010 SIL, два цифровых дисплея и два канала входа от 4 до 20 мА для модуля 9020 SIL), индикации статуса работы канала светодиодными индикаторами, выдачи сигнализации и формирования управляющих сигналов для внешних исполнительных устройств.
Одно- и двухканальные модули 9010 SIL, 9020 SIL устанавливаются в каркас 19” на 2, 5 или 10 модулей.
В качестве первичных измерительных преобразователей используются:
-
- газоанализаторы серии ULTIMA X модификаций ULTIMA XE, ULTIMA XIR (рег. № 55817-13);
-
- газоанализаторы PrimaX I, PrimaX P, PrimaX IR (рег. № в ФИФ 50721-12);
-
- датчики серии 47K модификации 47K-PRP и 47K-HT-PRP;
-
- газоанализаторы углеводородных газов стационарные модель IR400 (рег. № 42805-09), газоанализаторы углеводородных газов этилена и метанола IR400 (рег. № 66012-16);
-
- газоанализаторы стационарные модель IR700 (рег. № 66789-17);
-
- газоанализаторы углеводородных газов трассовые IR5500 (рег. № 56851-14);
-
- газоанализаторы стационарные S4000 модели S4000CH и S4000TH (рег. № 65849-16);
- газоанализаторы серии S4100 модели S4100C и S4100T (рег. № 25422-08).
ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых размещены:
- для ПИП с аналоговым выходом от 4 до 20 мА: чувствительный элемент (сенсор) и преобразующая электронная схема;
-
- для термокаталитических пассивных ПИП (47K) - чувствительный элемент и клеммная колодка.
Также возможна комплектация газоанализаторов PrimaX IR, PrimaX P и газоанализаторов серии ULTIMA X портом HART.
Способ отбора пробы - диффузионный.
Связь между ПИП и модулями контроллера осуществляется:
-
- для датчиков серии 47K - сигнал по напряжению (мост Уитстона, трехпроводная схема);
-
- для остальных датчиков - аналоговый сигнал от 4 до 20 мА (двух- или трехпроводная схема подключения, возможна схема с внешним питанием ПИП).
Общий вид элементов системы представлен на рисунках 1 - 9. В зависимости от комплектации внешний вид системы может изменяться.

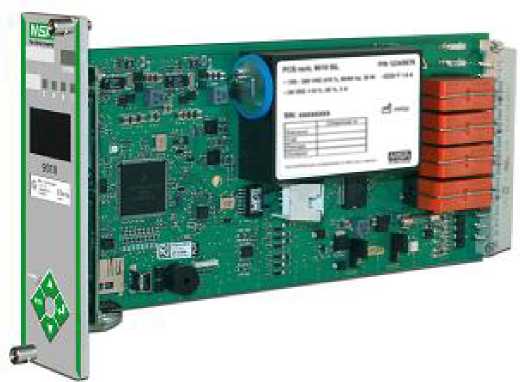

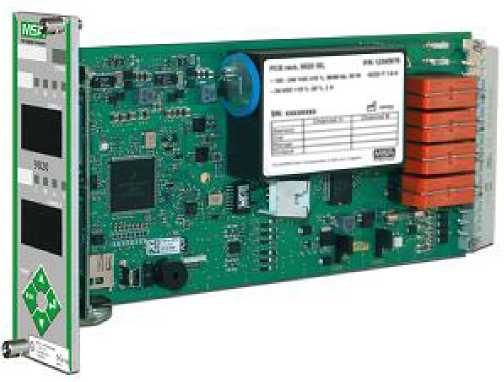

а) 9010 SIL, одноканальный модуль для установки в
19” стойку
б) 9020 SIL, двухканальный модуль для установки в 19”стойку

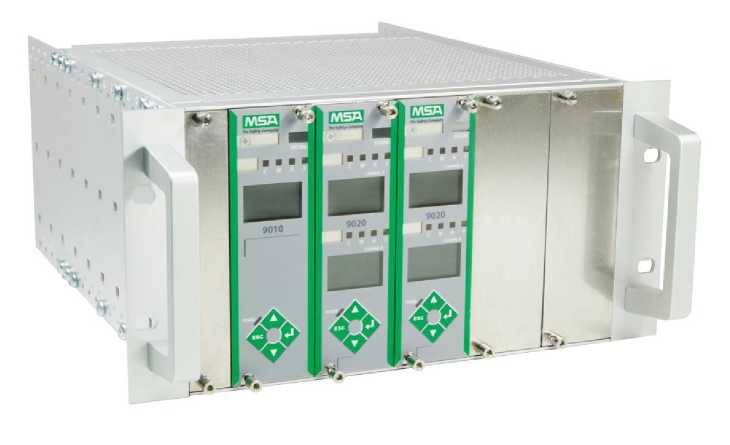

в) Модули 9010 SIL, 9020 SIL в 19” стойке на 5 модулей

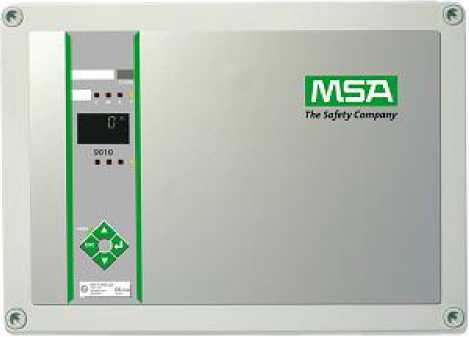

г) 9010 SIL wall mount, одноканальный модуль для настенного монтажа

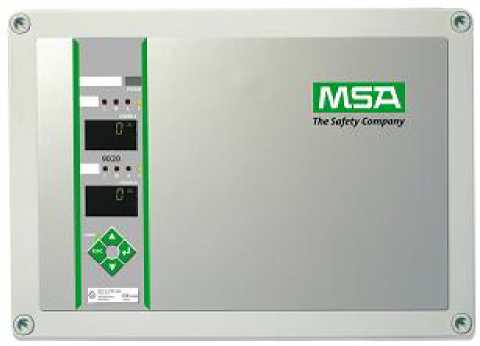

д) 9020 SIL wall mount, двухканальный модуль для настенного монтажа
ULTiMA/f»
ЕЕЗГЛЕГЯ
(дгадчяжк
Рисунок 1 - Общий вид контроллеров системы
а) Газоанализатор модификации ULTIMA XE
б) Газоанализатор модификации ULTIMA XIR
Рисунок 2 - Общий вид газоанализаторов серии ULTIMA X модификаций ULTIMA XE, ULTIMA XIR
М5А

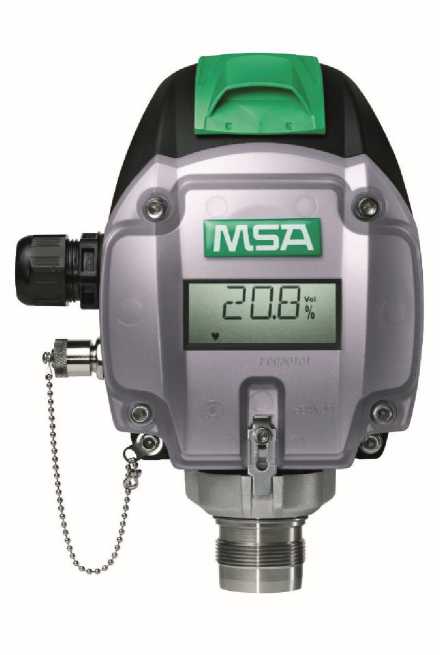

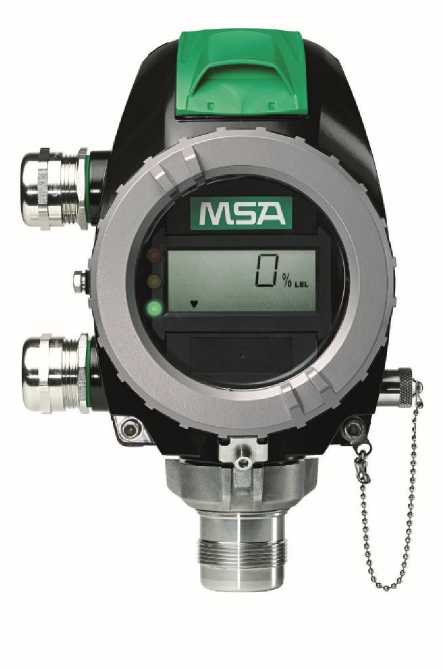

а) Газоанализаторы исполнений PrimaX I и PrimaX P
X Series AL Junction Box p/n: 10115334
Serial-No.: 12/10-000010
x- /'i И /TO MSAAUER GmbH I t U lot) 0-12059 Berlin J
Thiemannstr. 1
MSA
J---к В VS 10 ATEX E 066X
/C«\ ]l 2G Exe II T4 -50“CsTai+70‘C
\CX / T6 -50°CsTas*40°C
/ II 2D Ex tD A21 IP6x
T135°C -50°С<Га£+70°С
T 85°C -50°G<Tas+404C

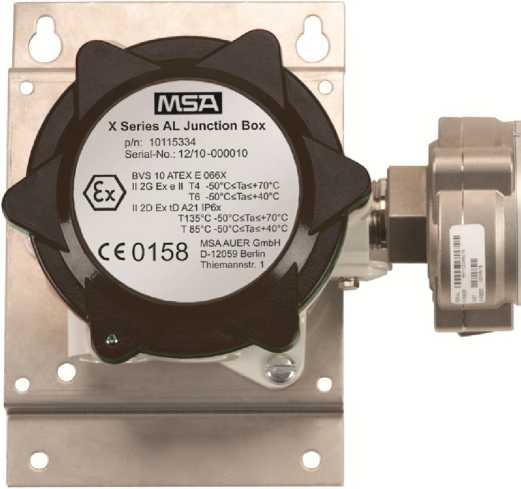

б) Газоанализаторы исполнения PrimaX IR
Рисунок 3 - Общий вид газоанализаторов PrimaX I, PrimaX P, PrimaX IR

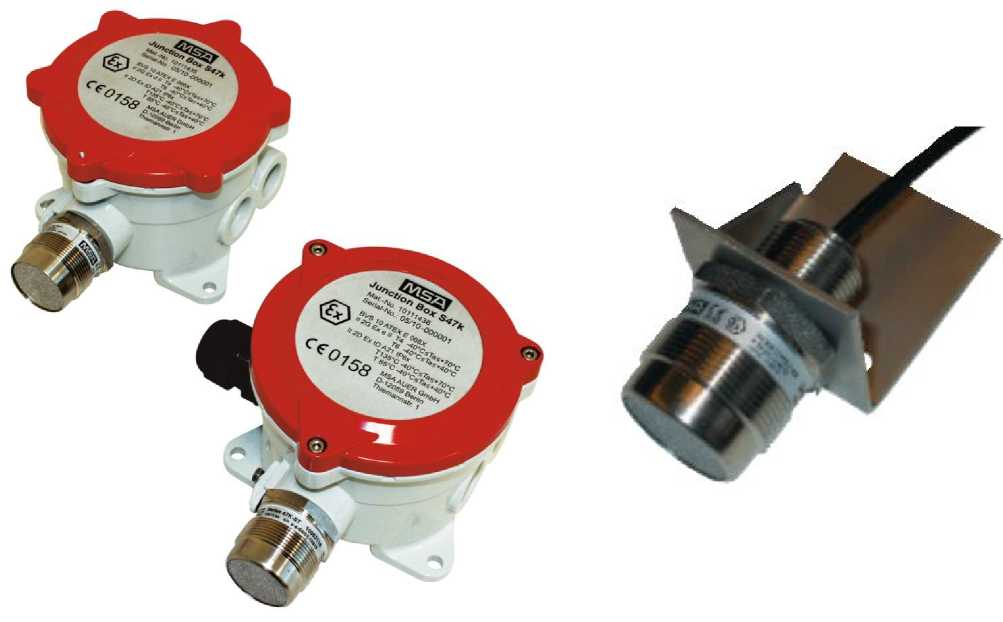

а) 47K-PRP б) 47K-HT-PRP
Рисунок 4 - Общий вид датчиков серии 47K модификации 47K-PRP и 47K-HT-PRP с соединительной коробкой вида защиты «d» и «е»

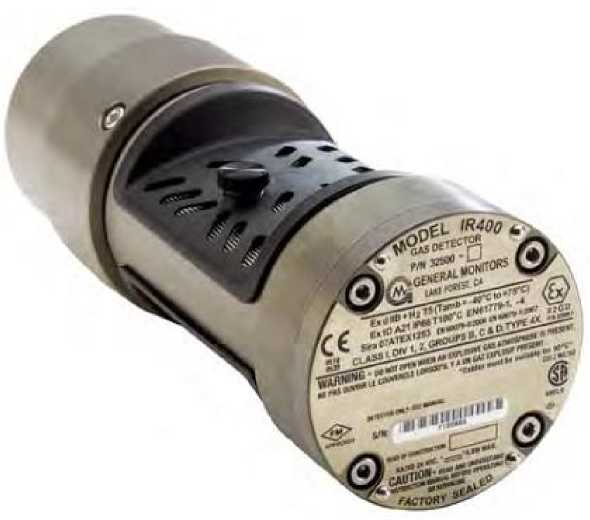

Рисунок 5 - Общий вид газоанализаторов углеводородных газов стационарных модели IR400

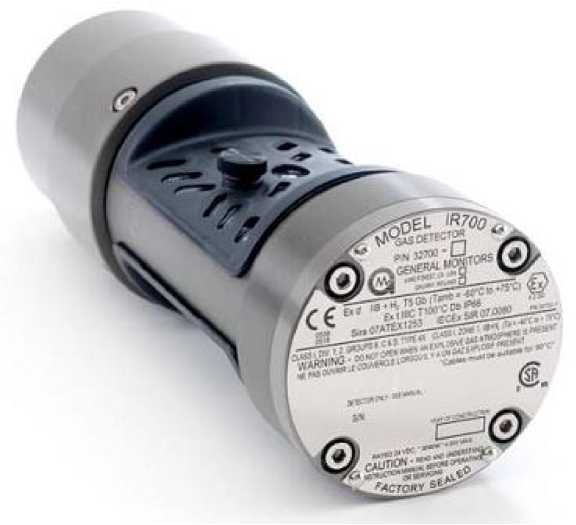

Рисунок 6 - Общий вид газоанализаторов стационарных IR700

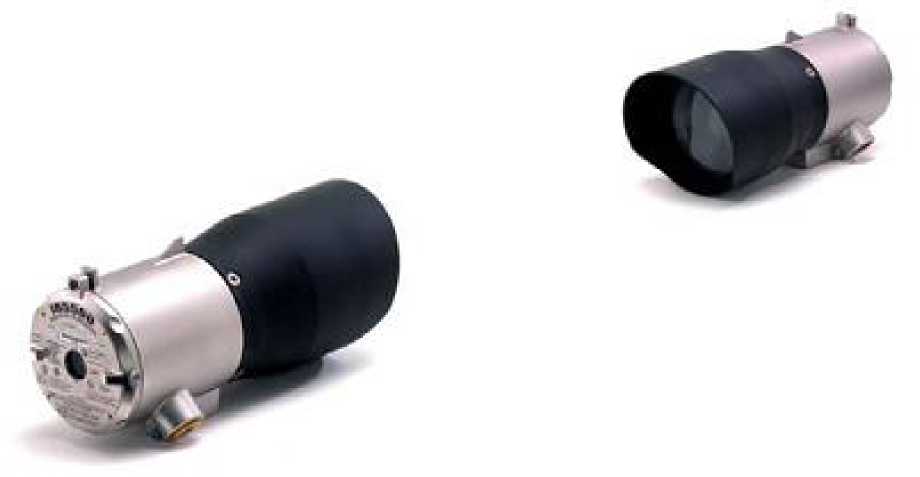

Рисунок 7 - Общий вид газоанализаторов углеводородных газов трассовых IR5500

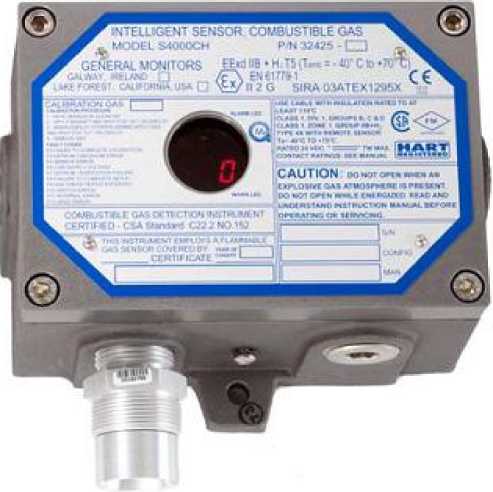

а) модель S4000CH

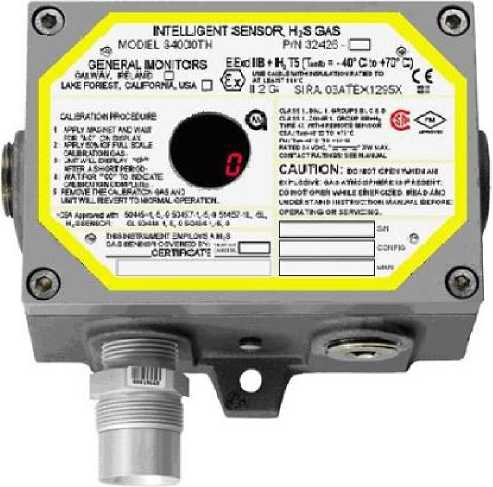

б) модель S4000TH

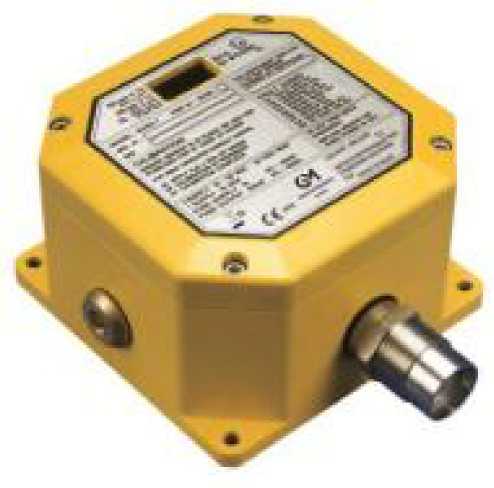

а) модель S4100C
Рисунок 9 - Общий вид газоанализаторов серии S4100 модели S4100C и S4100T
Рисунок 8 - Общий вид газоанализаторов стационарных S4000 модели S4000CH и S4000TH
б) модель S4100T
Таблица 22 - Комплектность систем
Наименование |
Обозначение |
Количество |
Система газоаналитическая 9010/9020 SIL в составе |
9010/9020 SIL |
1 шт. |
Контроллер: - модули 9010 SIL, 9020 SIL для установки в 19” стойку в комплекте с каркасом на 2, 5 или 10 модулей |
по заказу | |
или | ||
- 9010 SIL или 9020 SIL (для настенного монтажа) |
по заказу | |
ПИП:
|
по заказу | |
Руководство по эксплуатации системы газоаналитической 9010/9020 SIL |
- |
1 экз. |
Системы газоаналитические 9010/9020 SIL. Методика поверки |
МП-242-2238-2018 |
1 экз. |
Примечание - По требованию Заказчика Изготовителем могут поставляться системы га- | ||
зоаналитические с любым набором сменных датчиков и отдельно датчики для использования в составе газоаналитических систем, а также отдельно центральные блоки для полной комплек- | ||
тации газоаналитической системы при наличии первоначально только датчиков, перечисленных | ||
в настоящем описании типа. |
