Номер по Госреестру СИ: 72695-18
72695-18 Приборы для определения сопротивления раздиранию
(SE 009)
Назначение средства измерений:
Приборы для определения сопротивления раздиранию SE 009 (далее - приборы) предназначены для измерений среднего значения силы при раздирании исследуемого образа.
Внешний вид.
Приборы для определения сопротивления раздиранию
Рисунок № 1
Внешний вид.
Приборы для определения сопротивления раздиранию
Рисунок № 2
Внешний вид.
Приборы для определения сопротивления раздиранию
Рисунок № 3
Внешний вид.
Приборы для определения сопротивления раздиранию
Рисунок № 4
Программное обеспечение
Программное обеспечение приборов защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную
информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LWSE009 |
Номер версии (идентификационный номер) ПО |
Ver 3.3 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации, в правом верхнем углу, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для определения сопротивления раздиранию SE 009
ГОСТ 13525.3 - 97 Полуфабрикаты волокнистые и бумага. Метод определения сопротивления раздиранию (метод Эльмендорфа)
ISO 1974:2012 Бумага. Определение сопротивления раздиранию. Метод Эльмендорфа. Номер регистрации Росстандартом 6758/ISO. Дата регистрации 28.02.2013
Техническая документация фирмы «Lorentzen & Wettre», Швеция
Поверка
Поверкаосуществляется по документу «ГСИ. Приборы для определения сопротивления раздиранию SE009. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 15 марта 2018 г.
Основные средства поверки:
- весы неавтоматического действия, 3-го разряд по ГОСТ 8.021 - 2015, 6о=0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Lorentzen & Wettre», Швеция
Адрес: P.O. Box 4,164 93 Kista, Sweden
Тел.: +46 8 477 90 00
Факс: +46 8 477 91 99
E-mail: info@v-w.com
Заявитель
Акционерное общество «Волга» (АО «Волга»)
Адрес: 606407, г. Балахна Нижегородской области, ул. Горького, 1
ИНН 5244009279
Тел.: +7 (831 44) 9-33-65
Факс:+7 (831 44) 9-38-14
E-mail: utkina-sv@volga-paper.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»(ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: +7 (831) 428- 78-78
Факс: +7 (831) 428- 57-48
E-mail: mail@nncsm.ru
Принцип действия приборов основан на преобразовании измеряемой силы, производящий работу по раздиранию образца, в изменение потенциальной энергии маятника, раздирающего образец при движении к положению равновесия. Изменение потенциальной энергии маятника определяет изменение угла его поворота, преобразуемое датчиком угловых перемещений в электрический сигнал. Коэффициент преобразования зависит от длины раздираемой части образца и программируется на заводе-изготовителе для образца с длиной раздираемой части равной (43,0 ± 5) мм.
Конструктивно приборы состоят из маятника, смонтированного на основании так, что он может свободно колебаться на горизонтальной оси относительно положения равновесия; двух зажимов электропневматического действия, один из которых закреплён на станине, другой на маятнике, и предназначенных для фиксации предварительно надрезанного образца; специального приспособления для предварительного надреза образцов; электронного блока управления. На станине прибора, в месте крепления оси маятника, смонтирован датчик угловых перемещений, сигнал которого передаётся в электронный блок управления. Электронный блок обрабатывает сигнал датчика и вычисляет среднее значение силы, раздирающей образец, которое является результатом измерения и измерительными операциями, а также запоминает результаты измерений. Измеренные значения силы могут быть использованы для дальнейших вычислений характеристик испытываемых образцов и для получения статистических данных по результатам нескольких измерений.
В зависимости от измерительного диапазона приборы комплектуются маятниками типов: “А” - для измерительного диапазона до 8000 мН, “В” - для диапазона до 16000 мН.
Для соединения с внешними устройствами прибор имеет интерфейс RS232C

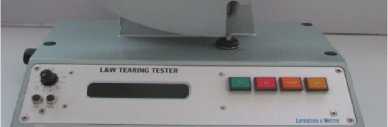

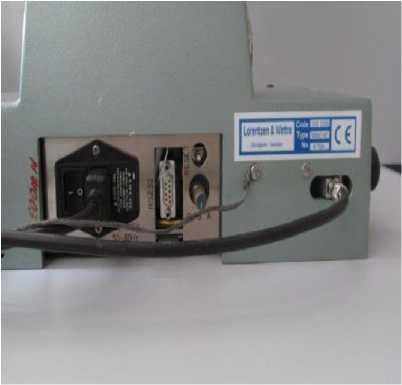

Общий вид прибора SE 009 и его задняя панель, представлены на рисунках 1,2. Пломбирование приборов SE 009 не предусмотрено.
Рисунок 1
Рисунок 2
Таблица 4 - Комплектность прибора SE 009
Наименование |
Обозначение |
Количество | |
Прибор для определения сопротивления раздиранию |
SE 009 № 5759 |
SE 009 № L009- 6055 |
1 шт. |
Маятник |
типа «В» |
типа «А» |
1 шт. |
Калибровочный груз М1=155 г |
- |
4L28366821 |
1 шт. |
Калибровочный груз М2=475 г |
- |
4L28366823 |
1 шт. |
Калибровочный груз М3=330 г |
4L28366822 |
- |
1 шт. |
Калибровочный груз М4=960 г |
4L28366825 |
- |
1 шт. |
Инструкция по эксплуатации |
Lorentzen&W ettre |
1 экз. | |
Паспорт |
Приборы для определения сопротивления раздиранию SE 009 |
1 экз. | |
Методика поверки |
— |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение | |
SE 009 № 5759 |
SE 009 № L009-6055 | |
Вид измеряемой силы |
раздирание | |
Нижний предел измерений, мН |
1000 |
1000 |
Верхний предел измерений, Н |
16000 |
8000 |
Пределы допускаемой относительной погрешности измерений силы, % |
±1,0 | |
Дискретность измерений силы, мН |
1 |
Таблица 3- Основные технические характеристики
Наименование параметра |
Значение | |
SE 009 № 5759 |
SE 009 № L009-6055 | |
Длина раздираемой части образца после | ||
предварительного надреза, мм |
43,0±0,5 | |
Напряжение питания, В |
220 ±22 | |
Частота сети, Гц |
50 ±0,4 | |
Потребляемая мощность, не более, Вт |
25 | |
Рабочие условия эксплуатации: | ||
- температура окружающего воздуха, °С |
+10 до +40 | |
- относительная влажность воздуха, % |
от 20 до 40 | |
- атмосферное давление, кПа |
86,0 до 106,7 | |
Габаритные размеры, Дх Ш* В, мм |
380 х 250 х 350 | |
Масса прибора, кг |
9,0 |
