Номер по Госреестру СИ: 72247-18
72247-18 Резервуары вертикальные стальные
(РВС-5000)
Назначение средства измерений:
Резервуары вертикальные стальные РВС-5000 (далее резервуары или РВС-5000) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397750
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-5000,
Производитель
Изготовитель - АО "Юго-Западная ТЭЦ"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1809 от 2018.08.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары вертикальные стальные (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Юго-Западная ТЭЦ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72247-18 |
Резервуары вертикальные стальные, РВС-5000 АО "Юго-Западная ТЭЦ" (РОССИЯ г.С.-Петербург) |
ОТ МП |
5 лет |
|
73380-18 |
Система автоматизированная учета тепловой энергии и параметров теплоносителя АО "Юго-Западная ТЭЦ" (Тепломагистраль на Красносельскую котельную №4), Нет данных АО "Юго-Западная ТЭЦ" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года |
|
73378-18 |
Система автоматизированная учета тепловой энергии и параметров теплоносителя АО "Юго-Западная ТЭЦ" (Тепломагистраль на Павильон №1), Нет данных АО "Юго-Западная ТЭЦ" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года |
|
77014-19 |
Система автоматизированная измерительная коммерческого учета воды питьевого качества АО "Юго-Западная ТЭЦ", Нет данных АО "Юго-Западная ТЭЦ" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года |
|
76952-19 |
Система автоматизированная измерительная коммерческого учета природного газа АО "Юго-Западная ТЭЦ", Нет данных АО "Юго-Западная ТЭЦ" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Резервуары вертикальные стальные (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Резервуары вертикальные стальные (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
59800 | 59800 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-5000ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная с грузом 2-го класса точности Р30У2Г (Регистрационный номер 55464-13);
-
- рулетка измерительная 2-го класса точности Р30У2К (Регистрационный номер 55464-13);
-
- линейка измерительная металлическая 500 мм (Регистрационный номер 96-70);
-
- нивелир с компенсатором C330 (Регистрационный номер 21986-01);
-
- толщиномер ультразвуковой ТЭМП-УТ1 (Регистрационный номер 38230-08);
-
- штангенциркуль ШЦ II 0 - 250 (Регистрационный номер 64144-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителей.
Изготовитель
Акционерное общество «Юго-Западная ТЭЦ» (АО «Юго-Западная ТЭЦ») ИНН 7813323258
Адрес: 198328, г. Санкт-Петербург, ул. Доблести, д. 1
Телефон: (812)245-35-00, факс: (812)245-35-00
Web-сайт: www.uztec.ru
E-mail: office@uztec.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ») Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58
Телефон: (863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88
Web-сайт: http://www.csm.rostov.ru
E-mail: rost_csm@aaanet.ru, metrcsm@aaanet.ru
Резервуары представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем и стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами, а так же лестницей для доступа на крышу.
Тип резервуаров - наземный вертикальный сварной. По конструктивным особенностям резервуары относятся к резервуарам со стационарной крышей (РВС).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные РВС-5000 расположены в резервуарном парке акционерного общества «Юго-Западная ТЭЦ» (АО «Юго-Западная ТЭЦ»).
Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров вертикальных стальных РВС-5000 не предусмотрено.

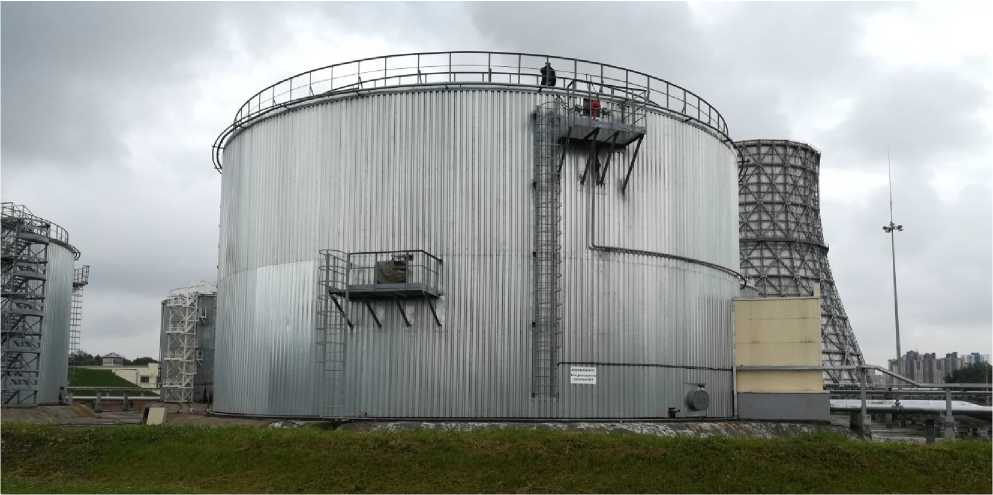

Рисунок 1 - Общий вид резервуаров вертикальных стальных РВС-5000
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Габаритные размеры:
|
22800 11920 |
|
Условия эксплуатации:
|
от -40 до +50 от 84 до 106,7 |
|
Средний срок службы, не менее, лет |
20 |
