Номер по Госреестру СИ: 72110-18
72110-18 Счетчики газа диафрагменные
(GALLUS)
Назначение средства измерений:
Счетчики газа диафрагменные GALLUS (далее - счетчики) предназначены для измерений объема природного и других неагрессивных газов низкого давления.
Внешний вид.
Счетчики газа диафрагменные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 03.08.2024
Номер записи -
ID в реестре СИ - 397616
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Gallus G4, GALLUS,
Производитель
Изготовитель - Фирма "Itron Metering Solutions (Suzhou) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 156
Выдано извещений - 0
Кол-во периодических поверок - 156
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 3651 дн.
Приказы РСТ, где упоминается данный тип СИ
№1649 от 2018.08.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Счетчики газа диафрагменные (GALLUS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72110-18 Счетчики газа диафрагменные (GALLUS) Фирма "Itron Metering Solutions (Suzhou) Co., Ltd." (КИТАЙ ) |
60295-15 Счетчики газа объемные диафрагменные (ВК-G) Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») (РОССИЯ г. Арзамас Нижегородской обл.) |
Все средства измерений Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72110-18 03.08.2024 |
Счетчики газа диафрагменные, GALLUS Фирма "Itron Metering Solutions (Suzhou) Co., Ltd." (КИТАЙ ) |
ОТ МП |
10 лет |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Счетчики газа объемные диафрагменные (ВК-G)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦСМ" (RA.RU.312904) | 155 | 0 | 155 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики газа объемные диафрагменные (ВК-G)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчика методом печати и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным GALLUS
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0312-2018 «ГСИ. Счетчики газа диафрагменные GALLUS. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 28 мая 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная газовая, пределы допускаемой относительной погрешности ±0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на винты крепления отсчетного устройства (рис. 1).
Изготовитель
Фирма «Itron Metering Solutions (Suzhou) Co., Ltd», Китай
Адрес: 629, Yunli Road, Wujiang Economic and Technological Development Zone, Suzhou, Jiangsu, P.R. China
Телефон: +86 512 63956800
Web-сайт: www.itron.com/cn
Заявитель
Общество с ограниченной ответственностью «Айтрон» (ООО «Айтрон») ИНН 7709425246Адрес: 109147, г. Москва, ул. Воронцовская, д.17, Телефон: +7 (495) 935-76-26, факс: +7 (495) 935-76-40
E-mail: inforussia@itron.com
Web-сайт: www.itronrussia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Газ, последовательно проходя через камеры, приводит в движение мембраны, которые через рычажный привод соединены со счетным механизмом роликового типа.
Конструктивно счетчики газа диафрагменные GALLUS представляют собой герметичный металлический корпус. В корпус встроены непроницаемые для газа мембраны, изготовленные из резино-полистироловой ткани и разделяющие счетчик на две камеры.
Счетчики могут комплектоваться импульсным преобразователем, который предназначен для дистанционного снятия показаний.
Счетчики (по заказу) оборудуются встроенным устройством термокомпенсации механического типа на основе биметаллического элемента (для приведения объема газа к стандартным условиям).
Механическое отсчетное устройство имеет следующие варианты исполнения:
-
- с вращающимся стрелочным указателем Cyble™, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:
-
- CYBLE_SENSOR_ATEX - устройство импульсного выходного сигнала;
-
- Cyble M-Bus - устройство проводной связи по протоколу M-Bus;
-
- Cyble SC - устройство проводной последовательной связи;
-
- Cyble RF (AnyQuest Cyble Enhanced, EverBlu Cyble Enhanced, AnyQuest Cyble Enhanced HT, EverBlu Cyble Enhanced HT, wM-Bus Cyble OMS) - устройство передачи информации по радиосвязи.
- с гнездом под низкочастотный (НЧ) датчик импульсов (геркон).

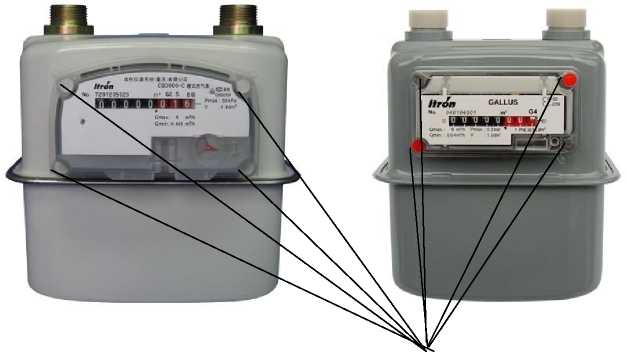

Общий вид счетчиков газа диафрагменных GALLUS и мест пломбирования показан на рисунке 1.
Места пломбирования
Рисунок 1- Общий вид счетчиков газа диафрагменных GALLUS и мест пломбирования
Программное обеспечение отсутствует.Таблица 3 - Комплектность счетчиков газа диафрагменных GALLUS
|
Наименование |
Обозначение |
Количество, шт. |
|
Счетчик газа диафрагменный GALLUS (вариант исполнения отсчетного устройства по заказу) |
1 шт. | |
|
Заглушка |
2 шт. | |
|
Комплект монтажных частей |
1 шт. | |
|
Индивидуальная упаковка |
1 шт. | |
|
Методика поверки |
МП 2550-0312-2018 |
1 экэ. |
|
Руководство по эксплуатации |
1 экэ. | |
|
Паспорт |
1 экэ. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Типоразмер счетчика |
G1,6 |
G2,5 |
G4 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
4 |
6 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
|
Пределы допускаемой основной относительной | |||
|
погрешности, %: | |||
|
в диапазоне Qmin £ Q < 0,1 Qnom; |
±3 | ||
|
в диапазоне 0,1 Qnom £ Q £ Qmax |
±1,5 | ||
|
Пределы допускаемой дополнительной погрешности от | |||
|
изменения температуры газа от стандартной (20 °С) на |
±0,4 | ||
|
каждые 10°С, % | |||
|
Нормальные условия измерений: | |||
|
- температура окружающего воздуха, °С |
от +15 до +25 | ||
|
- температура газа |
от +15 до +25 | ||
|
- относительная влажность воздуха, % |
от 30 до 90 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||
|
Емкость отсчетного устройства, м3 |
99999,999 | ||
|
Цена единицы младшего разряда (деления шкалы),дм3 |
1 (0,2) | ||
|
Циклический объем, дм3, не менее |
1,2 | ||
|
Порог чувствительности, м3/ч, не более |
0,0032 |
0,005 |
0,008 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее избыточное рабочее давление, МПа |
0,05 |
|
Потеря давления при Qmax, Па, не более |
200 |
|
Диаметр условного прохода, мм |
15;20;25* |
|
Габаритные размеры, мм, не более GALLUS (с вращающимся стрелочным указателем Cyble™): | |
|
-высота; |
220 |
|
-ширина; |
188/216 |
|
-глубина |
170 |
|
GALLUS (с гнездом под НЧ датчик импульсов): | |
|
-высота; |
220 |
|
-ширина; |
188/216 |
|
-глубина |
159 |
|
Масса, кг, не более |
1,65; 1,9* |
|
Условия эксплуатации: | |
|
Рабочий диапазон температур газа и окружающего воздуха, °С |
от -40 до +60 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Относительная влажность воздуха, % |
от 30 до 90 |
|
Средняя наработка счетчика до отказа, лет |
16 |
|
Средний срок службы, лет |
40 |
|
*в зависимости от заказа |
