Номер по Госреестру СИ: 72087-18
72087-18 Калибраторы давления грузопоршневые
(T и DM)
Назначение средства измерений:
Калибраторы давления грузопоршневые T и DM предназначены для измерений избыточного давления и воспроизведения единицы давления.
Внешний вид.
Калибраторы давления грузопоршневые
Рисунок № 1
Внешний вид.
Калибраторы давления грузопоршневые
Рисунок № 2
Внешний вид.
Калибраторы давления грузопоршневые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на шильдик калибратора давления грузопоршневого и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления грузопоршневым T и DM
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация изготовителя «AMETEK»
Поверка
Поверкаосуществляется по документу РТ-МП-5036-443-2017 «ГСИ. Калибраторы давления
грузопоршневые T и DM. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 ноября 2017 г.
Основные средства поверки:
-
- манометры избыточного давления грузопоршневые МП-60, МП-600 класса точности
0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);
-
- вторичные эталоны по ГОСТ Р 8.802-2012;
-
- весы лабораторные электронные LP специального класса (регистрационный номер в Федеральном информационном фонде 22403-03);
-
- микроскоп МПБ-3 (регистрационный номер в Федеральном информационном фонде 12045-89);
-
- секундомер механический СОСпр (регистрационный номер в Федеральном информационном фонде 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма или голографической наклейки на свидетельство о поверке.
Изготовитель
AMETEK Sensors,Test and Calibration, ДанияАдрес: Gydevang 32-34 P.O.BOX 30 DK-3450 Allerod, Denmark
Телефон: +45 4816-8000
E-mail: j ofra@ametek.com
Завод-изготовитель
AMETEK M&G, США
Адрес: 8600, Somerset Drive, Largo, Florida 33773, USA
Телефон: +1 727-536-7831
E-mail: calinfo.fl-lar@ametek.com
Заявитель
Artvik, Inc.
Адрес: 40 West, 37th Street, Suite 803, New York, NY 10018, USA
Телефон: +1 212-569-5014, факс: +1 212-569-5017
E-mail: artvikinc@artvik. com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия калибраторов давления грузопоршневых T и DM основан на уравновешивании силы, действующей на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и накладываемых на него грузов.
Калибраторы давления грузопоршневые T и DM состоят из измерительной поршневой системы (ИПС), комплекта грузов и устройства для создания и поддержания давления. ИПС состоит из цилиндра и притертого к нему поршня, на который устанавливается грузоприемное устройство. Для устранения влияния жидкостного трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально.
Комплект грузов предназначен для уравновешивания измеряемого давления. В соответствии с заказом комплект грузов может быть подогнан под местное ускорение свободного падения в одной из следующих единиц: МПа (кПа), бар, кгс/см2.
В качестве источника давления используется ручной рычажный поршневой насос. Насос имеет переключатель производительности для быстрого заполнения и обеспечения плавного изменения давления. В качестве рабочей жидкости в насосе используются: масло, дистиллированная вода или водно-спиртовая смесь.
Калибраторы давления грузопоршневые DM отличаются от калибраторов T наличием второй измерительной поршневой системы. Обе измерительные системы размещены на одной подставке и соединены с одним насосом через переключающийся клапан.
Общий вид калибраторов давления грузопоршневых T и DM показан на рисунках 1, 2.

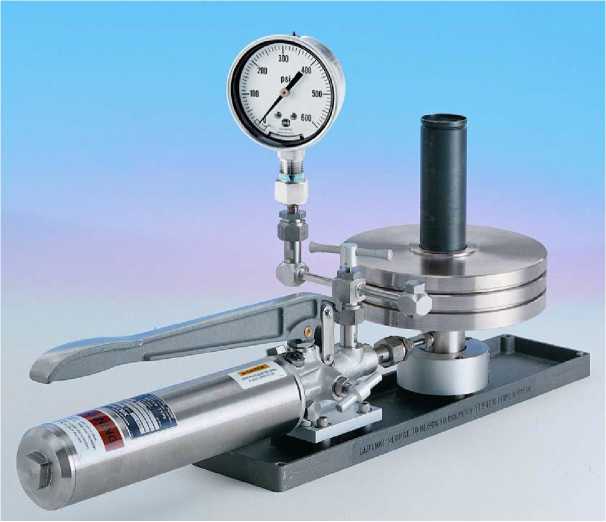

Рисунок 1 - Общий вид калибраторов давления грузопоршневых Т

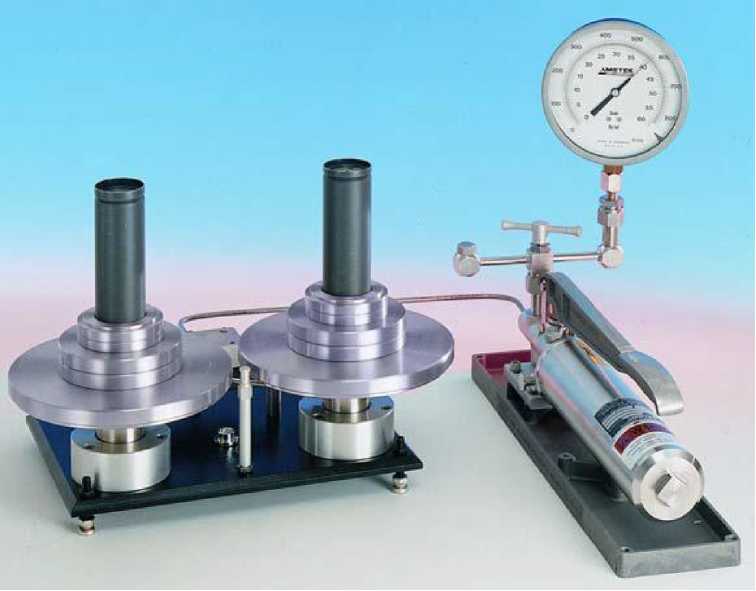

Рисунок 2 - Общий вид калибраторов давления грузопоршневых DM
Пломбирование калибраторов давления грузопоршневых T и DM не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Калибраторы давления грузопоршневые T |
Калибраторы давления грузопоршневые DM | |
Диапазоны измерений (воспроизведения), МПа |
(от 0,1 до 4); (от 0,1 до 7); (от 0,1 до 10); (от 0,2 до 20); (от 1 до 40); (от 1 до 70); (от 1 до 100) |
(от 0,1 до 4)/(от 1 до 40) (от 0,1 до 7)/(от 1 до 70) (от 0,1 до 10)/(от 1 до 100) |
Пределы допускаемой относительной погрешности, %* |
±0,015; ±0,025 | |
Примечание: * в основном диапазоне измерений от 0,1Tmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртш до 0,1<Pmax погрешность нормируется в % от 0,1Tmax, где Pmin- нижний предел измерений, Pmax - верхний предел измерений |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
Калибраторы давления грузопоршневые T |
Калибраторы давления грузопоршневые DM | |
Температурный коэффициент, 1/°С |
0,000028 | |
Масса, кг, не более |
23 | |
Масса грузов, кг, не более |
от 25 до 95 |
Наименование характеристики |
Значение | |
Калибраторы давления грузопоршневые T |
Калибраторы давления грузопоршневые DM | |
Габаритные размеры (длинахширинахвысота), мм, не более |
800х230х500 |
550х230х500 (насос) 380х250х500 (платформа с ИПС) |
Условия эксплуатации:
|
от +10 до +30 от 20 до 90 | |
Срок службы, лет |
7 |
